12V 10Ah LiFePO4 akkumulátor

A projektek beszerzéséhez a HSS Energy gyártó kínai 12 V-os 10 Ah LiFePO4 akkumulátorcsomagját először az elektromos terhelésnek kell megfeleltetnie, nem csak a 12 V-os címkével. A referencialap 20A maximális folyamatos kisülést, 30A csúcsáramértéket, 14,4V ajánlott töltést és 10A maximális töltőáramot ad meg. A vevőknek a gyártási minta jóváhagyása előtt meg kell erősíteniük az állandó áramerősséget, a túlfeszültség-igényt, a töltő viselkedését, a telepítési helyet, a terminálok elrendezését és a kommunikációs igényeket.

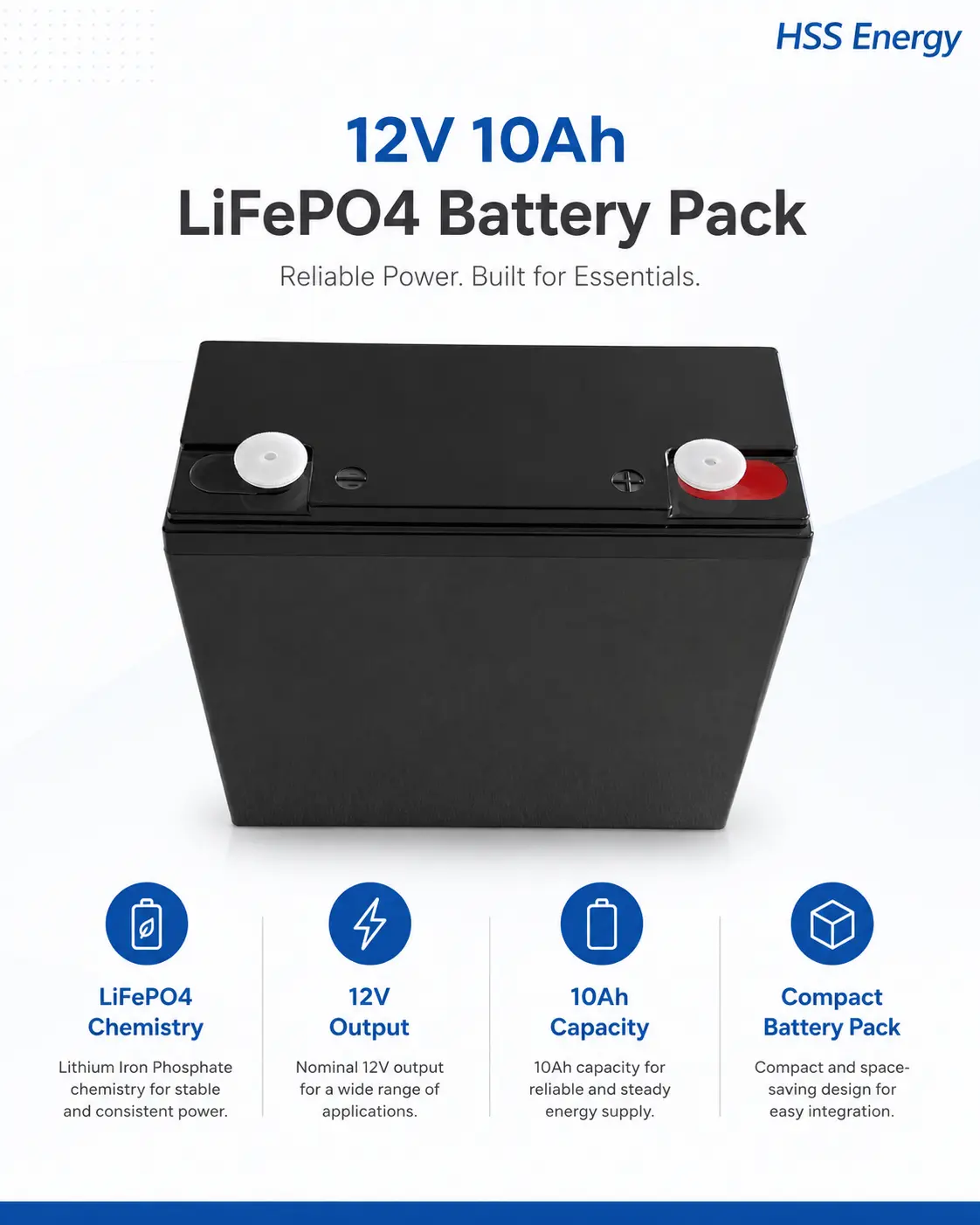

Mellékelt HSS Energy termékgrafika. A termékforma és a 10Ah LiFePO4 pozicionálás látható; a részletes gyártási előírásokat a műszaki lap szabályozza.

Legfontosabb specifikációk

Specifikációs megjegyzés: a 30A-es csúcsáram időtartama, a kommunikációs protokollok, a pontos terminálmodell/polaritás, a BMS védelmi küszöbértékek, az IP-besorolás és a tanúsítványkészlet nem tartozék. Tartsa ezeket projektspecifikusan a megerősítésig.

1. Meghatározott 10 Ah-s skála kisebb 12 V-os rendszerekhez

A 10 Ah-s platform akkor hasznos, ha a rendszernek többre van szüksége, mint egy nagyon kicsi segédcellacsomagra, de nem indokolja egy nagyobb akkumulátor méretét vagy tárolt energiáját. A 12 V-os 10 Ah-s lítium akkumulátort összehasonlító vásárlók számára a referenciakonfiguráció 128 Wh névleges energiát biztosít egy 12,8 V-os elektromos platformon. A futási időt továbbra is a valós terhelésből és a munkaciklusból kell kiszámítani, nem pedig az Ah-számból.

· Használja a 128 Wh névleges energiaértéket a korai futásidejű szűréshez, majd ellenőrizze a tényleges terhelési áramot és a munkaciklust.

· Mintavétel előtt ellenőrizze a 98 × 98 × 152 mm-es referenciaborítékot a berendezés elemtartójával.

· Tartsa a burkolat és a terminál részleteit a jóváhagyott minta- és gyártási rajzhoz kötve.

2. Az aktuális képesség az alkalmazási címkék előtt van

A mellékelt elektromos adatlapon 20A maximális folyamatos kisülés és 30A csúcsáram-referencia szerepel. Ez a 12,8 V-os, 10 Ah-s LiFePO4 akkumulátor számára egyértelmű terhelést biztosít a kisméretű berendezések számára, de a 30 A-es csúcs megengedett időtartama nincs megadva. Ezért az indítási túlfeszültséggel, motorokkal vagy inverter viselkedésével járó terheléseket a jóváhagyás előtt felül kell vizsgálni a tényleges áramprofilból.

· A műszaki felülvizsgálat során különítse el az állandó áramot, a maximális folyamatos áramot és az indítási vagy túlfeszültség-áramot.

· Ha a projektnek többre van szüksége, mint a referencia 20A folyamatos kimenet, értékelje újra a cellákat, a BMS-t, a vezetékeket és a terminálokat egy rendszerként.

· Ne kezelje a 30A-es csúcsértéket folyamatos értékelésként, és ne rendeljen hozzá olyan csúcsidőtartamot, amely nem szerepel a forrásban.

3. 26700 4S2P architektúra és mechanikai illeszkedés

A megerősített cellaelrendezés 4S2P 26 700 5000 mAh LiFePO4 cellával, amely 12,8 V névleges és 10 Ah névleges konfigurációt hoz létre. Egy 12,8 V-os, 10 Ah-s újratölthető LiFePO4 akkumulátornál a külső illeszkedés éppúgy számít, mint a belső soros-párhuzamos elrendezés, mert az akkumulátornak megfelelően kell feküdnie a berendezésben, és a kapocs geometriájának erőltetése nélkül kell csatlakoztatni. A mellékelt lap műanyag házat és 98 × 98 × 152 mm-es maximális méretet ad ehhez a referenciahoz.

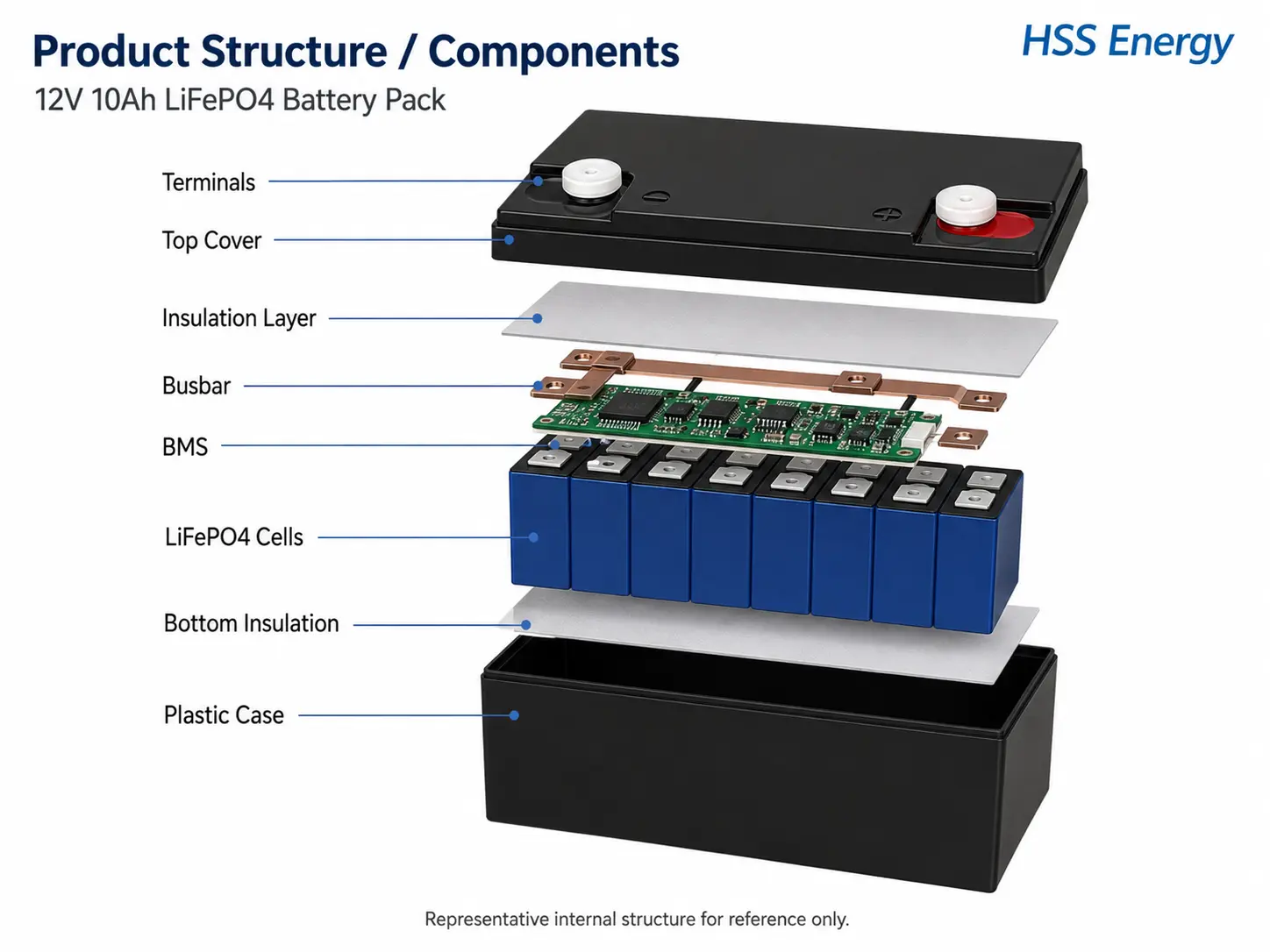

A szállított termék szerkezete/összetevői illusztráció. Kifejezetten reprezentatív belső struktúraként van megjelölve, csak referenciaként; az összetevők szerepeinek magyarázatára használja, nem pedig pontos gyártási keresztmetszetként.

4. Alkalmazási útvonalak kis 12 V-os terhelésekhez

A 12 V-os, 10 Ah-s LFP akkumulátort legjobban a csatlakoztatott terhelés, a szükséges üzemidő, a töltő vagy a vezérlő, valamint a telepítési környezet alapján lehet értékelni. A 20A-es folyamatos kisülésű referencia hasznos teret hagy sok alacsony és közepes áramerősségű 12V-os eszköz számára, míg a nagyobb indítási igényű projektek külön túlfeszültség-ellenőrzést igényelnek. Az alábbiakban gyakorlati kiértékelési útvonalak szerepelnek, nem pedig általános kompatibilitási állítások.

Tartalék teljesítmény: Számítsa ki a szükséges készenléti vagy kisütési futási időt a valós DC terhelésből. Ellenőrizze, hogy a berendezés és a töltő hogyan viselkedik az akkumulátor kikapcsolási tartománya közelében.

Biztonság és felügyelet: Alkalmas kamerákban, riasztókban, beléptető- vagy felügyeleti berendezésekben történő értékelésre, ha a folyamatos áram, a burkolat helye és a terminál elrendezése illeszkedik.

Vészvilágítás: A meglévő SLA típusú akkumulátor cseréje előtt ellenőrizze a normál készenléti töltést, a kisütés időtartamát és az alacsony feszültségű viselkedést.

Kis napelemes energia: Illessze a vezérlőt a LiFePO4 töltési profilhoz. A mellékelt lap 14,4 V-os töltést javasol, és felsorolja a 14,6 V-os lekapcsolási határértéket.

Hordozható 12V-os berendezések: A 10Ah-s konfiguráció terepi berendezésben történő használata előtt ellenőrizze az állandó és csúcsáramot, a csatlakozóvédelmet és a fizikai akkumulátorrekeszt.

Alkalmazási alapfeltételek: tartalék teljesítmény; Biztonság és felügyelet; Vészvilágítás; Kis napenergia; Hordozható 12V-os berendezések. Ezek jelentkezési feltételek, nem tervezett SEO-val kapcsolatos kulcsszavak.

5. Az ólom-sav csere a töltő és a terhelés egyeztetésével kezdődik

A 12 V-os, 10 Ah-s lítium-vas-foszfát akkumulátort akkor lehet értékelni, ha a vevő egy kis ólom-savas egységet szeretne cserélni, de a névleges feszültség egyezése csak az első ellenőrzés. A mellékelt lap 14,4 V CC/CV töltési célt használ, ≤ 14,6 V-ot ad meg töltési leállásként, és 10 A-t ad meg maximális töltőáramként. Az ismételhető csereprojekteknél a mintavétel előtt össze kell hasonlítani a meglévő töltőt, a rekeszt, a kivezetések pozícióit, az alacsony feszültség viselkedését és a terhelési áramot.

· A mellékelt lapon a normál töltés 0,2 C: 10 Ah esetén ez 2A-nek felel meg a 14,4 V-os CV fokozat előtt.

· A megadott szabványos töltési idő körülbelül 6 óra a mellékelt módszer szerint.

· A kisülési referencia 10,4 V-ot használ ajánlott lekapcsolásként; ne feltételezze, hogy a régi ólom-sav rendszer ugyanazt a küszöböt használja.

· Rögzítse a terminálok helyzetét, polaritását és külső méreteit a jóváhagyott mintában, mielőtt a csereprogram a mennyiségi gyártásba kerülne.

Ciklus-élettartam referencia

A forrás ≥1000 ciklust jelez, és a maradék cellakapacitás meghaladja a kezdeti kapacitás 80%-át. Mivel a teljes ciklusteszt-feltételek nincsenek megadva, ezt minősített referenciaként tegye közzé, nem pedig feltétel nélküli élettartam-garanciaként.

6. OEM interfész vezérlés és ismételt rendelés minősége

Az elektromos illeszkedés megerősítése után a HSS Energy felhasználhatja a projekt követelményeit a ház, a terminál vagy a csatlakozó, a címke, a csomagolás és az opcionális kommunikáció áttekintésére. Az RS485, CAN és Bluetooth választható választásként szerepel a mellékelt műszaki adatlapon, de a protokoll részleteit és a csatlakozómeghatározásokat továbbra is le kell fagyasztani a megrendelt verzióhoz. A cél az, hogy a mintát egy ellenőrzött specifikációvá alakítsák, amely megismételhető a későbbi megrendelésekben.

Mellékelt OEM / ODM testreszabási grafika. A feszültséget, a kapacitást, a címkét, a terminált, a házat és a csomagolást tekintse áttekinthető projektlehetőségként; a pontos 12V 10Ah gyártási specifikációt továbbra is a jóváhagyott projektfájl szabályozza.

Minőség és szállítási folyamat

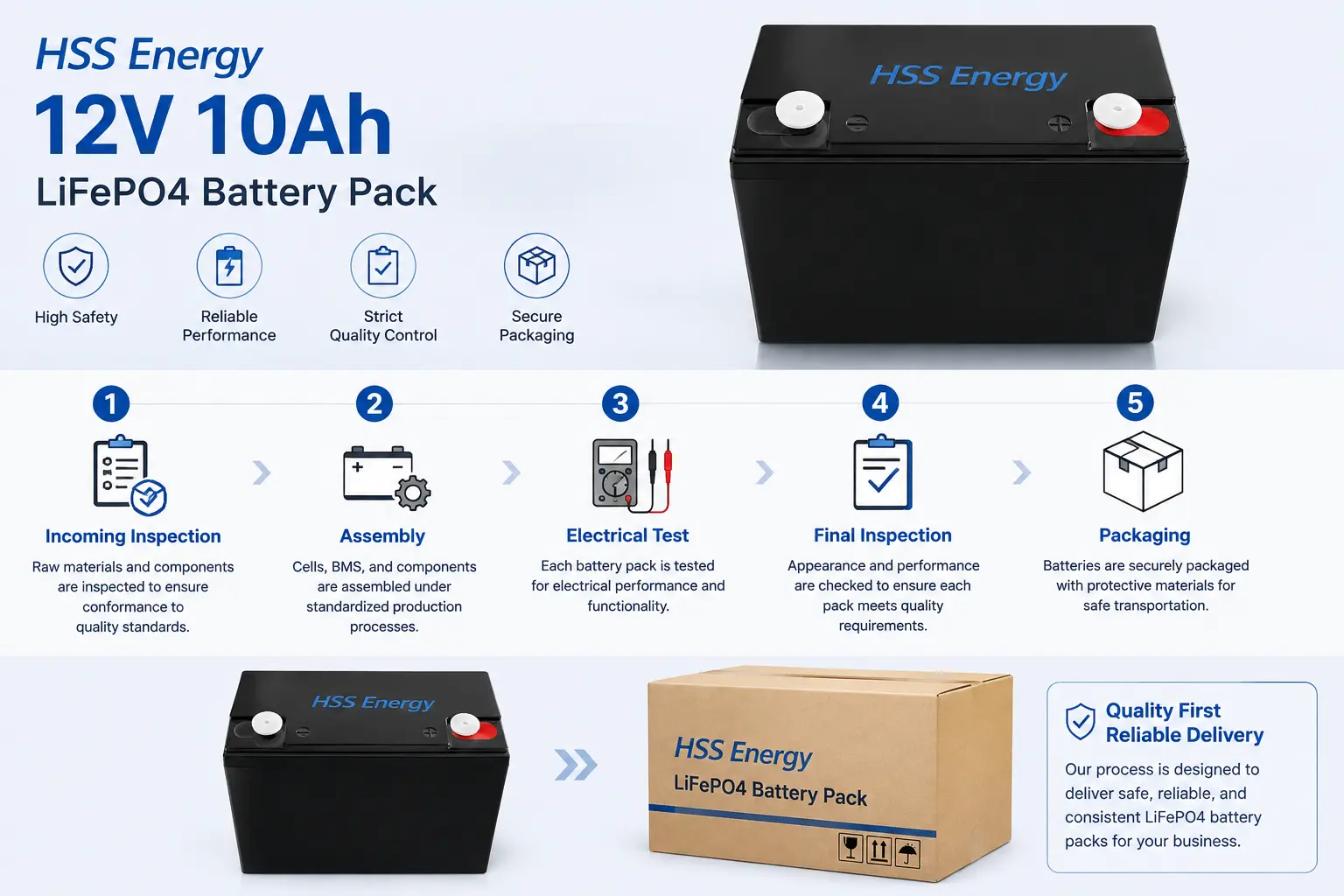

Mellékelt HSS energiaminőségi folyamat illusztráció: Bejövő ellenőrzés → Összeszerelés → Elektromos teszt → Végső ellenőrzés → Csomagolás. Ellenőrizze a belső SOP-adatokat, mielőtt ezt pontos gyári munkafolyamatként közzéteszi.

Mit kell megerősíteni, mielőtt árajánlatot kér

· Alkalmazás- és berendezésmodell

· Normál üzemi áram, maximális folyamatos áram és indítási vagy csúcsáram

· Meglévő töltő vagy vezérlő kimenete és töltési profilja

· Rendelkezésre álló hely az akkumulátornak és a ház kívánt tájolása

· Kifejezés vagy csatlakozó típusa, polaritása, kábeligénye és kilépési iránya

· RS485, CAN vagy Bluetooth kommunikációs követelmények, ha szükséges

· Mintamennyiség, előrejelzési mennyiség, célország és a szükséges megfelelőségi dokumentumok

GYIK

A névleges feszültség 12V vagy 12,8V?

A kereskedelmi terméknév a közös 12 V-os rendszerosztályt használja. A mellékelt műszaki adatlapon 12,8V szerepel az akkumulátor névleges feszültségeként.

Mi a megerősített kapacitás és cellaelrendezés?

A névleges kapacitás 10 Ah, a minimális névleges kapacitás 9,5 Ah, és a mellékelt lap 26700 5000 mAh LiFePO4 cellát tartalmaz 4S2P-ben.

Mekkora áramot tud adni az akkumulátor?

A mellékelt lapon 20A maximális folyamatos kisülés és 30A csúcsáram-referencia szerepel. A 30A csúcs megengedett időtartama nincs megadva.

Milyen töltési mód van feltüntetve?

A szabványos töltési módszer 0,2 C CC 14,4 V-ra, majd 14,4 V CV, amíg az áram ≤ 0,05 C-ra csökken. A lapon 10A maximális töltési áram és körülbelül 6 óra szerepel a megadott szabványos töltési mód esetén.

Cserélhető vele közvetlenül egy 12V-os ólom-savas akkumulátor?

Nem automatikusan. Csere előtt ellenőrizni kell a töltő profilját, az alacsony feszültségű viselkedést, az áramigényt, a méreteket, a kivezetések elrendezését és a polaritást.

Hozzá lehet adni a kommunikációt?

Az RS485, a CAN és a Bluetooth opcionálisként szerepel a listában. A megrendelt verzióhoz meg kell erősíteni a szükséges protokollt, csatlakozót és adatdefiníciót.

Milyen információk szükségesek a mintához?

Adja meg a berendezés modelljét, a terhelési áramot, a csúcsáramot, a töltő adatait, a rendelkezésre álló helyet, a terminál vagy a csatlakozó rajzát, a kommunikációs igényeket és a várható mennyiséget.

Kérjen árajánlatot projektre

A 12 V-os 10 Ah LiFePO4 akkumulátorcsomaghoz küldje el a HSS Energy-nek a terhelési profilját, a töltő vagy a vezérlő adatait, az akkumulátortér méreteit, a terminál- vagy csatlakozóigényt, a kommunikációs igényeket, a célpiacot és a várható mennyiséget. Áttekinthetjük, hogy a 12,8V 10Ah, 4S2P és 20A referencia konfiguráció illik-e a rendszerhez, vagy a mintavétel előtt módosítani kell az elektromos és mechanikai kialakítást.
