Az egyedi akkumulátorcsomag általában a készülékkel kezdődik – nem az akkumulátor katalógussal. A feszültség, a futásidő, az áramigény, a rendelkezésre álló hely, a csatlakozó és a töltési mód mind alakítják a végső csomagot.
A HSS Energy lítium akkumulátorcsomagokat szállít hordozható berendezésekhez, elektronikus eszközökhöz, műszerekhez, robotikához, felügyeleti termékekhez és más OEM-alkalmazásokhoz. A kompakt termékcsalád az NCM lítium-ion és LiFePO4 platformokat foglalja magában, és minden konfigurációt a késztermék elektromos és mechanikai követelményei alapján vizsgálnak át.
|
Küldje el az eszközkövetelményeket az akkumulátorcsomag felülvizsgálatához Feszültség • Kapacitás / Üzemidő • Áram • Akkumulátor • Csatlakozó • Töltési mód • Mennyiség |
|
Akkumulátor platform |
Építészet |
Kémia |
Tipikus kiindulópont |
|
3,7 V-os lítium akkumulátorok |
1S |
NCM |
Kompakt elektronika és egycellás eszközök |
|
7,4 V-os lítium akkumulátorok |
2S |
NCM |
1S-nél nagyobb feszültséget igénylő hordozható berendezések |
|
11,1 V-os lítium akkumulátorok |
3S |
NCM |
Magasabb üzemi feszültség- és teljesítményigény |
|
12 V-os LiFePO4 akkumulátorcsomagok |
4S |
LiFePO4 |
Kis 12 V-os berendezés és kompakt ólom-savcsere |
Az egycellás eszközök esetében a 3,7 V-os csomagok biztosítják a legegyszerűbb kompakt platformot. Ezek a projektek általában előnyben részesítik a kis méreteket, a csatlakozó illeszkedést, a futásidőt és a védelmi áramkörök integrációját.
A 7,4 V-os 2S platform praktikus lépést jelent, ha a 3,7 V nem elég, de egy nagyobb 12 V-os architektúra szükségtelen méretet vagy áramköri bonyolultságot jelentene. Az NCM-csomagok általában 18650 vagy 21700 cellát használnak a kapacitástól és a rendelkezésre álló helytől függően.
11,1 V-os lítium akkumulátorok
A magasabb üzemi feszültséget és teljesítményt igénylő eszközök esetében a 11,1 V-os 3S platform nagyobb rugalmasságot biztosít a futási idő és az áramkonfiguráció terén. Az általános HSS Energy projektek körülbelül 2000 mAh-tól 10 000 mAh-ig terjednek, jellemzően 3 C körüli folyamatos kisüléssel, a celláktól és a soros párhuzamos elrendezéstől függően.
12 V-os LiFePO4 akkumulátorcsomagok
A Compact 4S LiFePO4 csomagokat kis 12 V-os berendezésekhez, kiegészítő tápellátáshoz és kisebb ólom-savcsere-projektekhez használják. A tipikus kapacitás körülbelül 5Ah és 30Ah között mozog. Csere előtt ellenőrizni kell a töltő kompatibilitását, az aktuális igényt, a terminálokat és a rendelkezésre álló helyet.
NCM vagy LiFePO4?
Az NCM lítium-ion a fő kémia a 3,7 V-os, 7,4 V-os és 11,1 V-os csomagokhoz, ahol a kompakt méret és a rugalmas cellaelrendezés fontos. A LiFePO4-et főként a kompakt 12 V-os tartományban használják, különösen ott, ahol a 12 V-os architektúra, az ismételt ciklusok és a kis ólomsavcsere a prioritás.

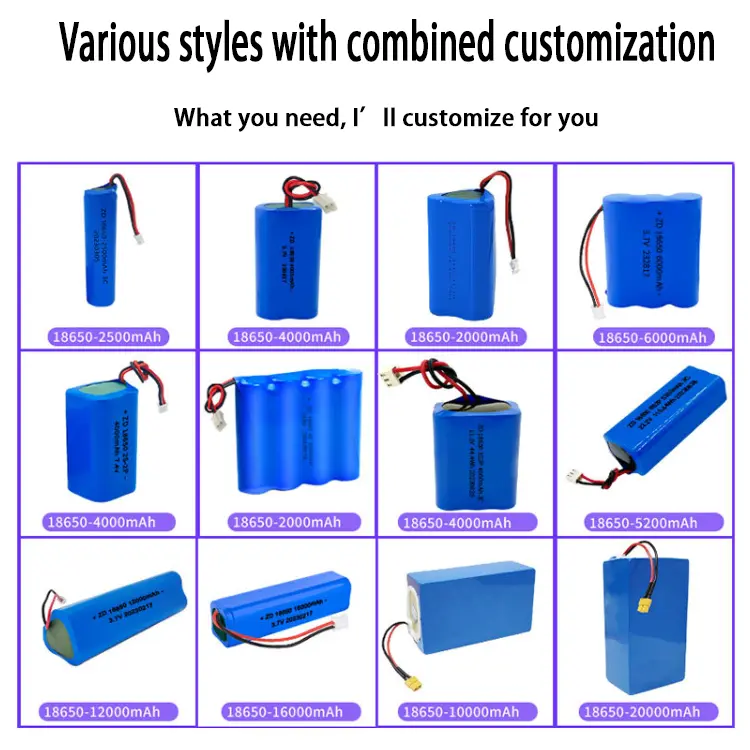

A hengeres cellás NCM projekteknél az 18650 és a 21700 általános cellaútvonalak. Ugyanaz a feszültség különböző soros-párhuzamos elrendezésekkel, változó kapacitással, üzemidővel, áramerősséggel, csomagméretekkel, tömeggel és töltési idővel építhető.
|
Az azonos feszültség nem jelenti ugyanazt a csomagot Két azonos feszültségű és Ah-s csomag továbbra is eltérő cellákat, védelmi áramköröket, csatlakozókat és mechanikai elrendezéseket igényelhet. |
A HSS Energy áttekintheti és testreszabhatja:
· feszültség és soros konfiguráció
· kapacitás és cellamodell
· folyamatos és csúcsáram
· PCM/BMS védelem
· az akkumulátor méretei és a csomag alakja
· csatlakozó típusa, kábel hossza és polaritása
· szigetelés, burkolás és burkolat
· címke, márkajelzés és csomagolás
|
Tipikus fejlesztési munkafolyamat Követelmény -> Akkumulátor-javaslat -> Prototípus -> Eszközteszt -> Megerősítés -> Tömeges gyártás |
A prototípus-ellenőrzés segít az illeszkedés, a csatlakozó tájolása, a futási idő, a töltési kompatibilitás, az áram viselkedése és a kábelelvezetés ellenőrzésében, mielőtt a gyártási specifikációt rögzítenék.
Küldje el a szükséges feszültséget, kapacitást vagy futási időt, normál / csúcsáramot, elérhető akkumulátorméreteket, töltési módot, csatlakozó típusát vagy fényképét, kábelhosszat / polaritást, adott esetben a meglévő akkumulátorra vonatkozó információkat és a várható rendelési mennyiséget.
|
Az indulás leggyorsabb módja Egy eszközrajz, az elemtartó méretei vagy a meglévő akkumulátorminta sokkal gyorsabbá teheti az első értékelést. |
Hogyan választhatok 3,7 V, 7,4 V és 11,1 V között?
Az akkumulátor feszültségének követnie kell az eszköz elektromos felépítését. Ezek a platformok általában megfelelnek az 1S, 2S és 3S lítium-ion rendszereknek.
Milyen kémia érhető el?
Az NCM lítium-ion a fő kémia a 3,7 V-os, 7,4 V-os és 11,1 V-os csomagokhoz. A kompakt 12 V-os sorozat főként LiFePO4-et használ.
Használhat 18650 és 21700 cellákat is?
Igen. A megfelelő cellaformátum a kapacitástól, az áramerősségtől, a rendelkezésre álló helytől és a végső csomag méretétől függ.
Testreszabható a csatlakozó és az akkumulátor alakja?
Igen. A készülék körül áttekinthető a csatlakozó, a kábelelrendezés, a polaritás, a csomagolás méretei, a csomagolás és a védelmi konfiguráció.
Készíthetők-e minták a gyártás előtt?
Igen. A prototípus minták előkészíthetők az eszköz-illesztéshez és a funkcionális validációhoz a tömeges gyártás előtt.
