Ha egy hordozható eszköznek több működési feszültségre és teljesítményre van szüksége, mint amennyit egy 1S vagy 2S akkumulátor kényelmesen biztosíthat, a 11,1 V-os 3S lítium akkumulátorcsomag praktikus következő lépéssé válik.

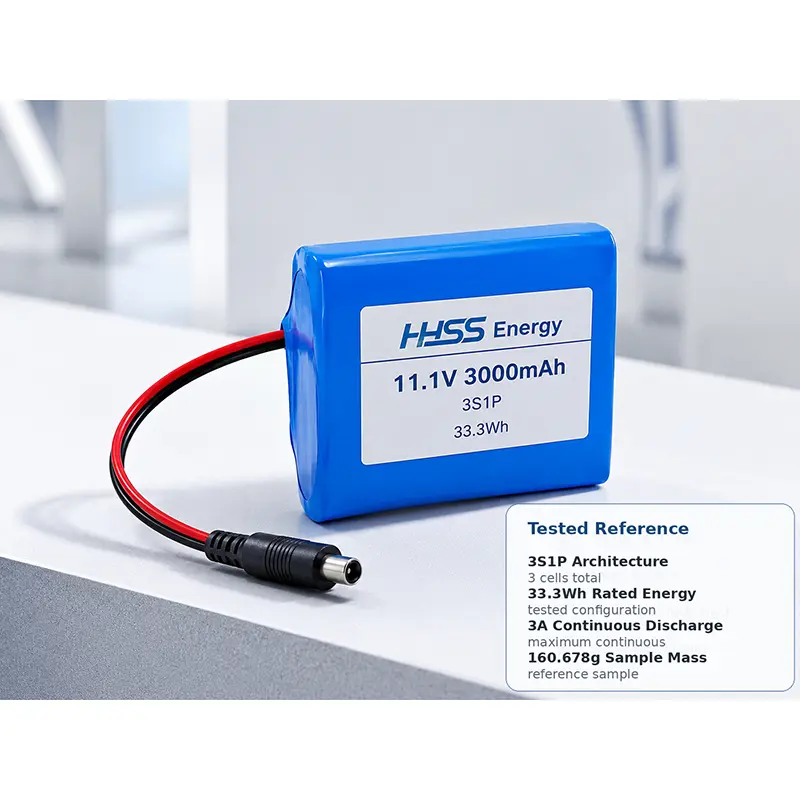

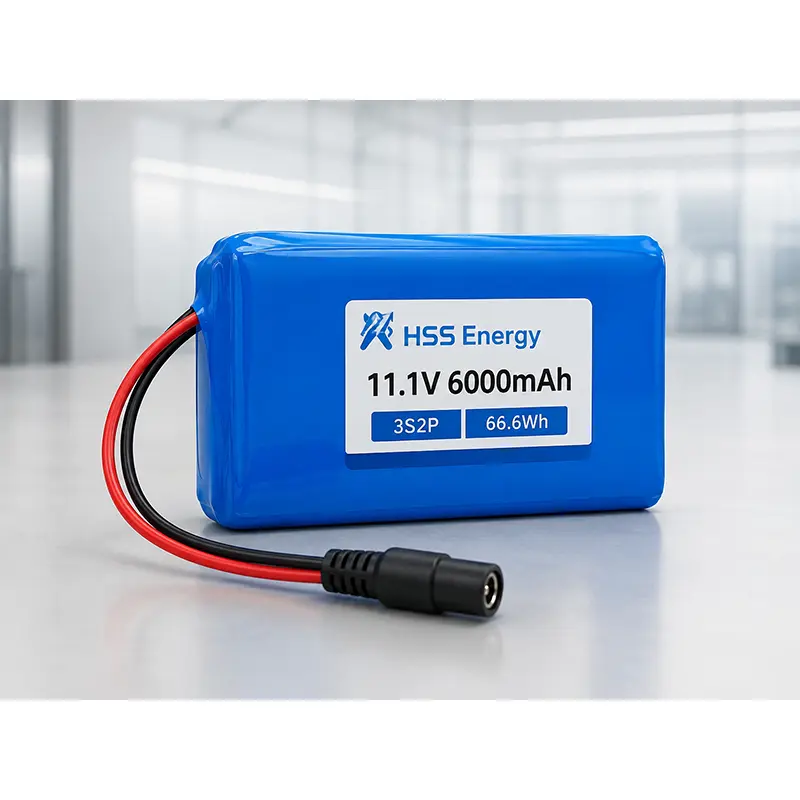

A HSS Energy 11,1 V-os NCM lítium akkumulátorcsomagokat szállít hordozható műszerekhez, robotikához, felügyeleti berendezésekhez, meghajtott kézi eszközökhöz és más, 3S architektúrára épülő OEM-termékekhez. Az általános kapacitások 2000 mAh és 10 000 mAh között mozognak, jellemzően 3 C körüli folyamatos kisütéssel, a kiválasztott celláktól és a csomag konfigurációjától függően. A 11,1 V-os lítium akkumulátorcsomagok sorozatunk olyan termékeket tartalmaz, mint pl11,1 V 6000 mAh akkumulátor, 11,1 V 3000 mAh akkumulátorés így tovább.
|
Küldje el az eszközkövetelményeket az akkumulátorcsomag felülvizsgálatához Feszültség • Kapacitás • Normál / Csúcsáram • Elemterület • Csatlakozó • Mennyiség |
A 11,1 V-os projekteknél a kapacitás és az áramerősség külön döntés. A soros csatlakozás beállítja a 3S feszültségplatformot, míg a párhuzamos elrendezés befolyásolja a kapacitást, az üzemidőt, a csomagméretet és a rendelkezésre álló áramot.
|
Konfigurációs irány |
Mit változtat |
|
3S1P |
Kompakt elrendezés, ahol a hely és a súly a fő korlát. |
|
3S2P / 3S3P |
Nagyobb kapacitás és futásidő, ahol az eszközben van hely további cellák számára. |
|
Sejtválasztás |
Megváltoztatja a csomagméretet, a rendelkezésre álló kapacitást és az áramerősséget még ugyanazon a 11,1 V-os platformon is. |
|
Ne méretezze meg a csomagot egyedül az Ah-ból A nagyobb kapacitású 11,1 V-os csomag javíthatja a működési időt, de a motor, a szivattyú, a működtető vagy más terhelés még mindig több áramot igényelhet, mint amennyit a kiválasztott celláknak vagy védelmi áramkörnek biztosítania kellene. |
|
Ez a kategória elsősorban az NCM lítium-ion kémiáját használja. Az 18650 és 21700 cellákat a szükséges futási idő, az aktuális igény, a rendelkezésre álló mennyiség és a végső csomag mérete alapján választják ki.
|
Cell Route |
Tipikus tervezési szempont |
|
18650 |
Hasznos kompakt, széles körben szabványosított hengeres cellás elrendezésekhez. |
|
21700 |
Akkor hasznos, ha nagyobb kapacitás vagy más cellaelrendezés jobban illeszkedik a készülékhez. |
Csatlakozó és csomag opciók
A kategória gyakori csatlakozási lehetőségei a következők:
· JST2.0
· XT30
· DC5521
· XT60
A csatlakozó típusát, a kábelhosszt, a kábelhosszt, a polaritást és a kilépési irányt a készülékhez kell igazítani. A védelmi áramkör, a szigetelés, a csomagolás és a csomagolás alakja az OEM-projekteknél is felülvizsgálható.
A reprezentatív modellek a következők:
· 11,1 V 2000 mAh akkumulátor
· 11,1 V 2600 mAh akkumulátor

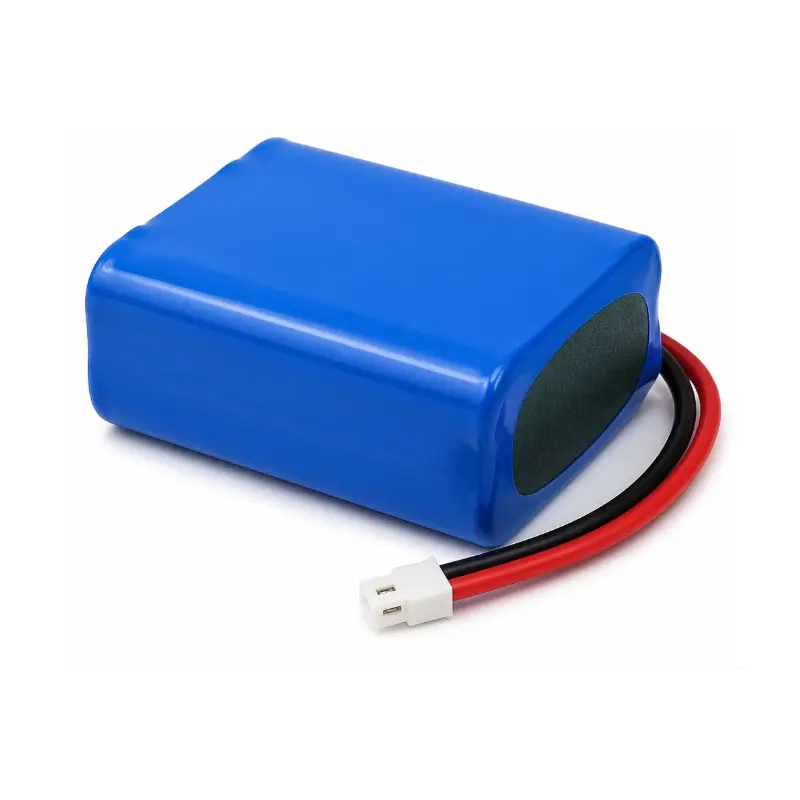

· 11,1 V 5000 mAh akkumulátor
· 11,1 V 10 Ah akkumulátor
Ezek válogatott példák. Más kapacitások és 3S sorozat-párhuzamos elrendezések fejleszthetők a futásidő, az áramerősség, az eszközterület és a csatlakozók igényei szerint.
1. feszültség és kapacitás
2. normál / csúcsáram
3. szükséges futási idő
4. akkumulátortér méretei
5. 18650 / 21700 preferencia, ha ismert
6. csatlakozó típusa / fotó
7. kábelhossz / polaritás
8. töltési mód
9. rendelési mennyiség
|
Az indulás leggyorsabb módja Küldje el a meglévő akkumulátorfotót, készülékrajzot vagy akkumulátorrekesz méreteit az elektromos követelményekkel együtt. |
Miért van ennek az akkumulátornak a névleges feszültsége 11,1 V?
Általában 3S NCM architektúrát használ három sorba kapcsolt cellacsoporttal.
Milyen kapacitás és kisülési tartomány a közös?
A tipikus projektek 2000-10000 mAh, 3C körüli folyamatos kisüléssel, mint általános kiindulási ponttal. A végső értékelés a cella és a csomag kialakításától függ.
Választhatok 18650 és 21700 cella között?
Igen. A cellaformátumot a csomag mérete, a kapacitás és az aktuális követelmények alapján választják ki.
Milyen csatlakozókat használnak általában?
A JST2.0, XT30, DC5521 és XT60 gyakori opciók; a többi csatlakozó áttekinthető.
Testreszabható a csomag?
Igen. A készülék körül kapacitás, 3S sorozat-párhuzamos elrendezés, védelem, csatlakozó, kábel és tokszerkezet fejleszthető.
