Az OEM beszerzéshez a HSS Energy gyár a 7,4 V-os 5000 mAh-s akkumulátorcsomagot két, valóban eltérő formában készíti. Az ügyfelek választhatnak egy rövidebb, négyzet alakú 18650 2S2P csomagot vagy egy vékonyabb, hosszabb 21700 2S1P csomagot. Mindkettő NCM cellákat használ, és ugyanazt a névleges feszültséget és kapacitást szolgáltatja, így a jobb megoldás általában a berendezés belsejében van. A mintavétel előtt az elrendezést, a kábelkimenetet és a csatlakozót a megrendelő rajzához igazítjuk, ahelyett, hogy a két változatot felcserélhetőként kezelnénk.
A 7,4 V-os, 5000 mAh-s akkumulátorcsomag egyszerű korai választási lehetőséget kínál a HSS energiaszolgáltató projekt ügyfelei számára: nagyobb szélesség vagy hosszabb. Az 18650-es kivitel körülbelül 38 x 38 x 67 mm-es, míg a 21700-as körülbelül 45 x 22 x 72 mm-es és valamivel könnyebb. Ez a különbség gyakran hasznosabb, mint egy hosszú szolgáltatáslista. Ha ismert a rendelkezésre álló hely, a vezeték iránya és a csatlakozó, akkor rendezhetjük a konstrukciót és elkészíthetjük a minta specifikációt.

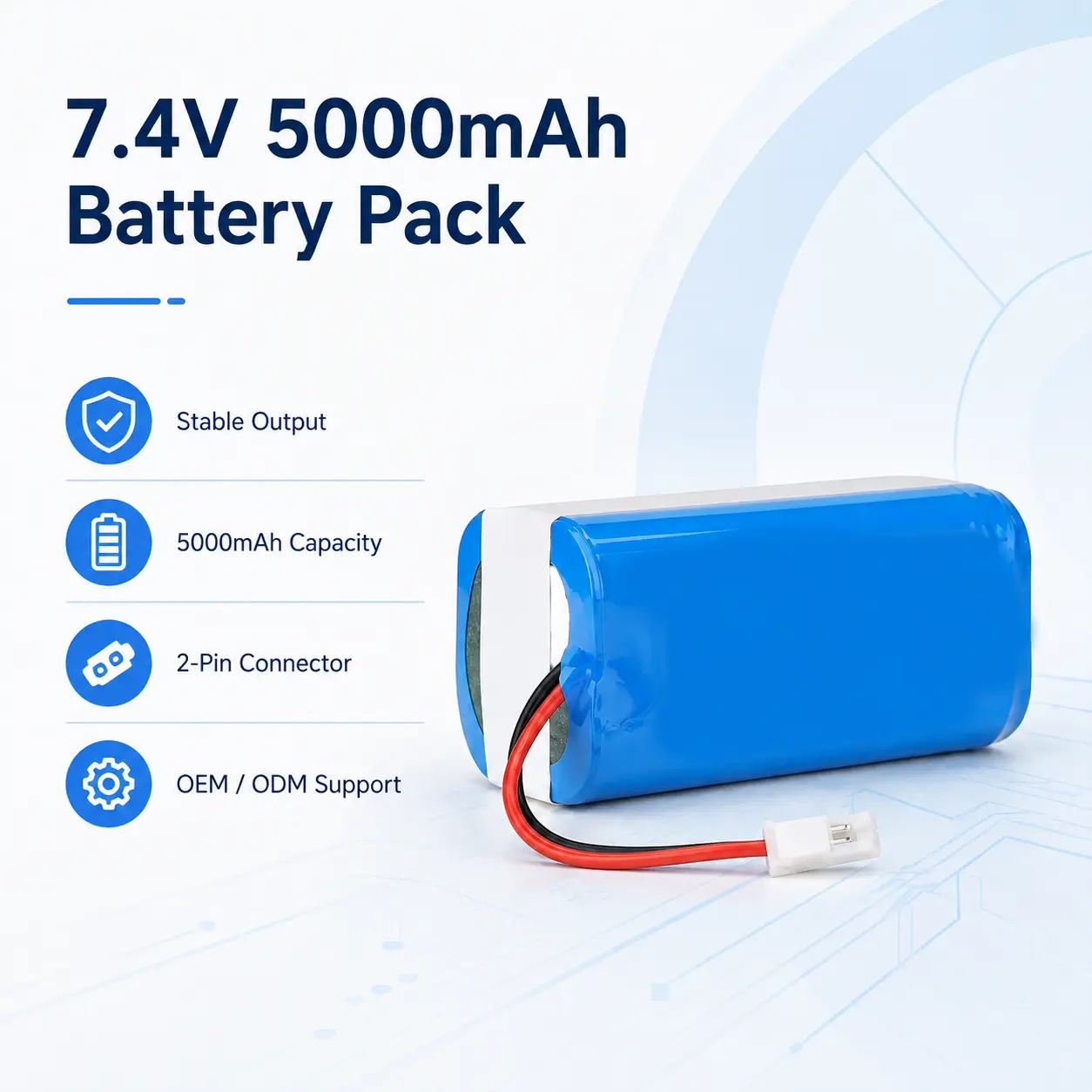

Mellékelt termékfotó: reprezentatív hőre zsugorodó csomagolás. A cellák elrendezése, méretei, csatlakozói és vezetékei követik a jóváhagyott projektkonfigurációt.
Gyors választás: 18650 vagy 21700?
Opció
kb. Méret/Súly
Válassza a Mikor
18650 cella, 2S2P
38 x 38 x 67 mm / 0,20 kg
Az akkumulátorrekesz rövidebb, és van benne hely egy négyzet alakú csomag számára.
21700 cella, 2S1P
45 x 22 x 72 mm / 0,18 kg
A hely szűk, de egy kicsit több hossz áll rendelkezésre.
Legfontosabb specifikációk
Tétel
Specifikáció
Termék neve
7,4 V 5000 mAh akkumulátor
Márka
HSS energia
Névleges feszültség
7,4V
Névleges kapacitás
5000 mAh (5Ah)
Minimális névleges kapacitás
4950 mAh (4,95 Ah)
Névleges energia
kb. 37Wh, 7,4V x 5Ah-ból számolva
Kémia
NCM
Cellabeállítások
18650 2500 mAh cella vagy 21700 5000 mAh cella
Konfigurációs lehetőségek
18650: 2S2P; 21700: 2S1P
Ház anyaga
Hőre zsugorodó fólia
Maximális töltőáram
5A. 0,5C töltés javasolt
Maximális folyamatos kisülés
15A; 15A BMS besorolás
Töltési lekapcsolási feszültség
Maximum 8,4V
Kisülési lekapcsolási feszültség
5,2V minimum; 6V ajánlott
Életciklus
>500 ciklus több mint 80%-os kezdeti cellakapacitás megtartásával
18650 2S2P Méretek / Tömeg
kb. 38 x 38 x 67 mm / 0,20 kg
21700 2S1P Méretek / Tömeg
kb. 45 x 22 x 72 mm / 0,18 kg
Csatlakozási lehetőségek
JST, DC5521 vagy más jóváhagyott interfész
Igazolás / Szállítási okmányok
Megerősítendő a megrendelt konfigurációhoz és rendeltetési helyhez
1. Ugyanaz a kapacitás, más a lábnyom
Négy 2500 mAh-s cella készíti az 18650-es verziót, míg két 5000 mAh-s cella a 21700-as verziót. A 21700 5000 mAh-s akkumulátorcsomag szélességet és kis súlyt takaríthat meg; a négycellás alternatíva rövidebb teljes hosszt használ. Egyik sem frissítés a másikhoz képest. A berendezés rajza dönti el, hogy melyik formát a könnyebb felszerelni és rögzíteni.
2. Mit jelent az 5Ah a berendezésben?
Egy 2S 5000 mAh-s Li-ion akkumulátorcsomag névleges értéken körülbelül 37 Wh-t tárol. A tényleges futási idő jobban megbecsülhető az eszköz szokásos áramfelvétele és működési ciklusa alapján, nem csak a kapacitás alapján. A rövid csúcsok, az indítási áram és a teljes terhelésen eltöltött idő megváltoztathatja az eredményt, így ezek a számok hasznosak egy új projekt felülvizsgálatakor.
Marketing illusztráció, nem teszt rekord. A csatlakozó stílusa és látható felépítése reprezentatív; a jóváhagyott konfiguráció szabályozza a gyártást.
3. Alkalmazási illeszkedés a kompatibilitási állítások előtt

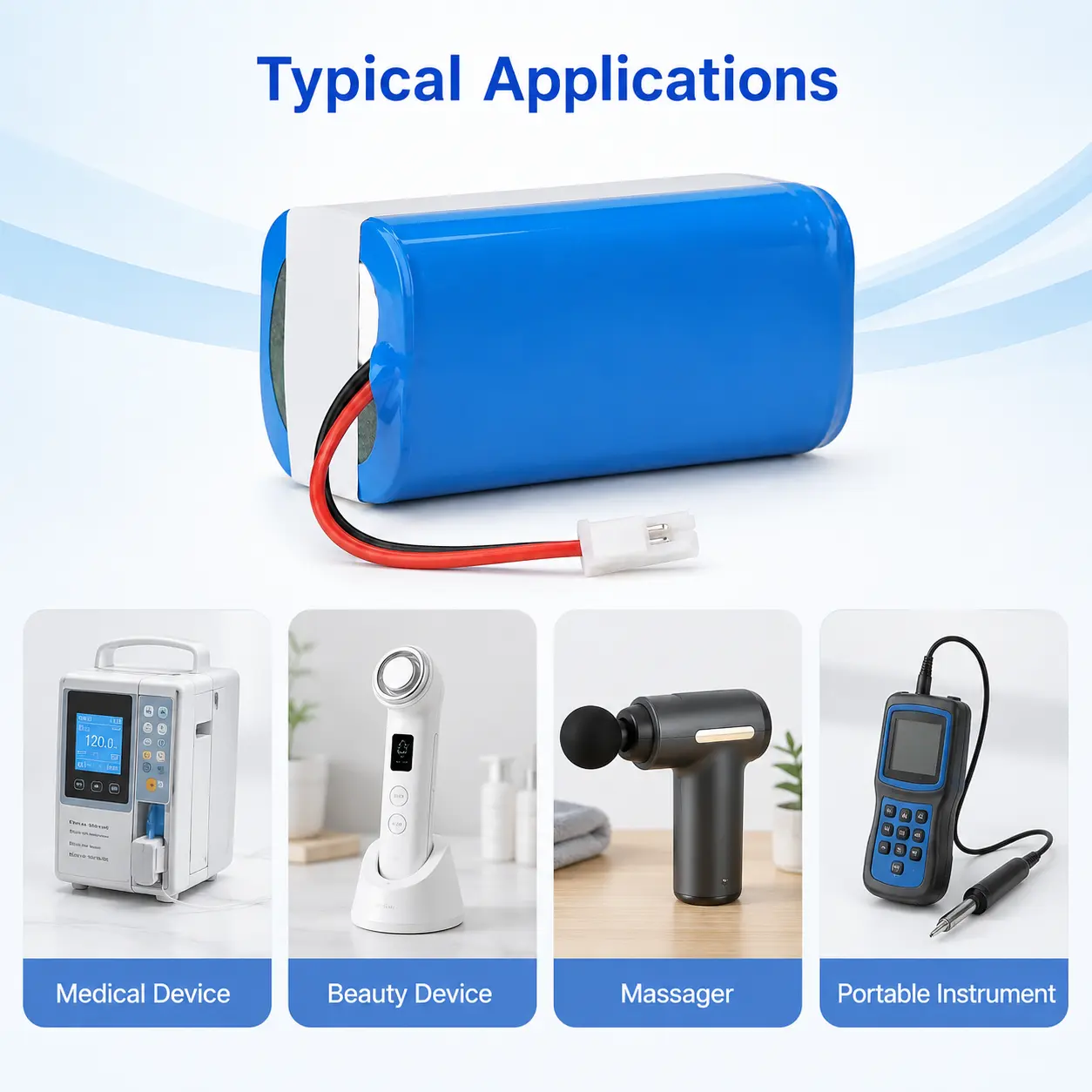

A mellékelt alkalmazási alkotások orvosi eszközökre, szépségápolási berendezésekre, masszírozókra és hordozható eszközökre mutatnak. A hordozható műszer lítium akkumulátorát továbbra is számok választják ki, nem az alkalmazás címkéje. Először ellenőrizze a normál és csúcsáramot, a szabad helyet, a csatlakozó polaritását, a kábelelvezetést és a töltési módot. Ezek az alkalmazáscsoportok ésszerű értékelési irányok, de nem átfogó kompatibilitási állítások.
Csak az alkalmazás fogalmi illusztrációja. Ezek értékelési utasítások, nem megerősített kompatibilitás vagy ellenőrzött ügyfélesetek.
4. Töltő és lekapcsolási egyezés
Ez egy 2S csomag, tehát a töltőnek meg kell felelnie a megadott 8,4 V felső határnak. A terméklapon 2A maximális töltési áram szerepel, és 0,5C töltést javasol. A 7,4 V-os NCM-akkumulátorhoz a berendezésre és a töltőre is szükség van, hogy megállapodjanak az alacsony feszültségű viselkedésről. Ezeknek a határoknak a korai megerősítése egy kis lépés, amely sok mintaszakasz-problémát megelőz.
5. Tartsa az ismételt rendeléseket ugyanazon a builden
Az 18650 2S2P lítium akkumulátor és a 21700 változat soha nem tartalmazhat hiányos rendelési leírást. A jóváhagyott specifikációban rögzítjük a cella formátumát, elrendezését, csatlakozó cikkszámát, polaritását, vezetékhosszát, vezetékhosszát, kábelkimenetét, címkéjét és csomagolását. Ez a dokumentum a mintavétel és az ismételt gyártás gyakorlati referenciaévé válik.

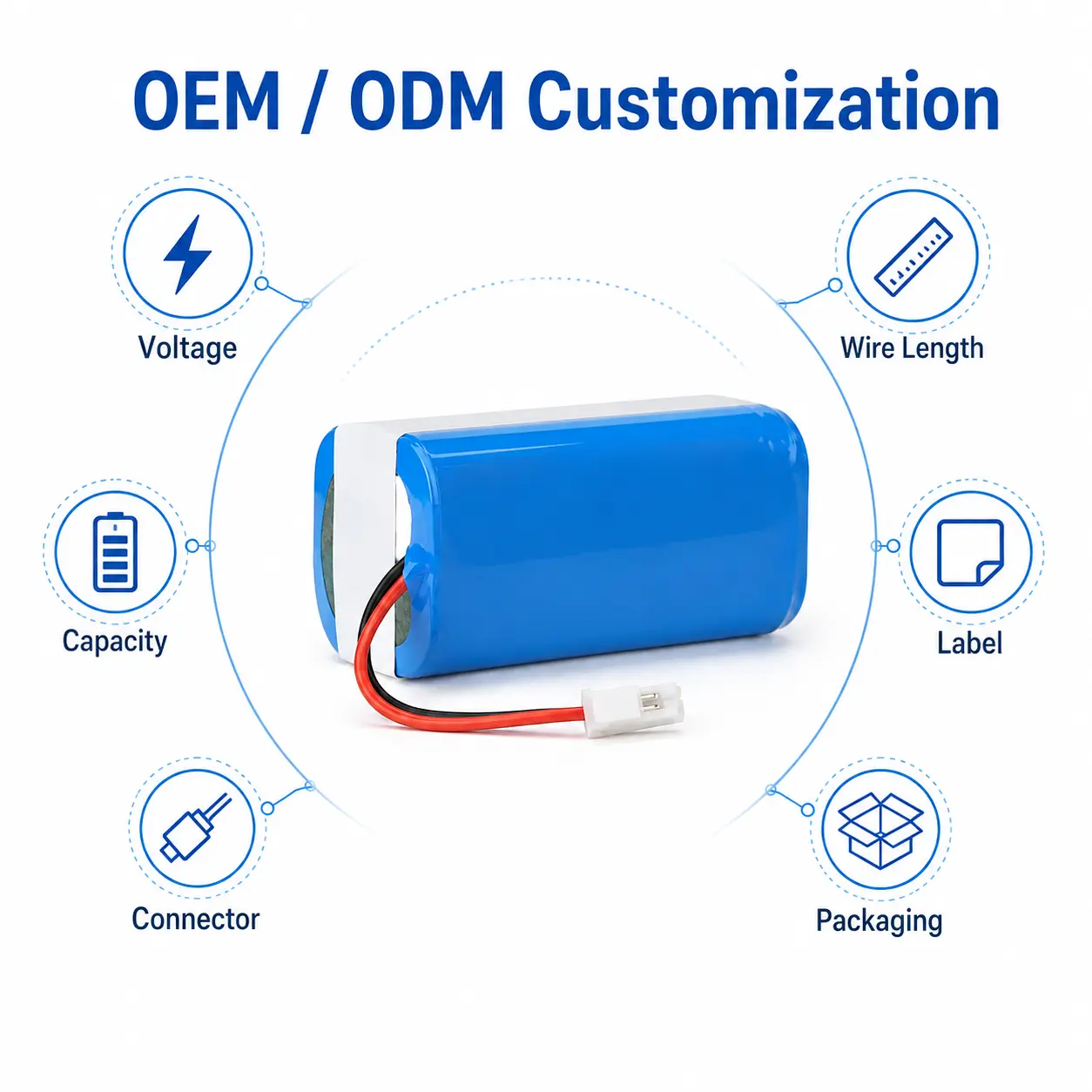

Az elérhető testreszabási kategóriák marketinges illusztrációja. Minden változtatás műszaki felülvizsgálat és a jóváhagyott rendelési specifikáció tárgyát képezi.
6. Minőségi nyilatkozat két lehetséges konstrukcióhoz
Az ellenőrzési jegyzőkönyvnek a megrendelt konstrukciót kell azonosítania, nem csak a termék nevét. A cella modellje, elrendezése, feszültsége, kapacitása, belső ellenállása, BMS-besorolása, vezetékezése, csatlakozója, méretei, súlya és megjelenése a jóváhagyott terv alapján történik. A Xiamen HSS Energy Technology Co., Ltd. 2023-ban alakult. Fő partnerei több mint tíz éves akkumulátor-ipari tapasztalattal rendelkeznek, és több kínai gyártóbázis körülbelül 12 000 négyzetméter gyártási területet biztosít.

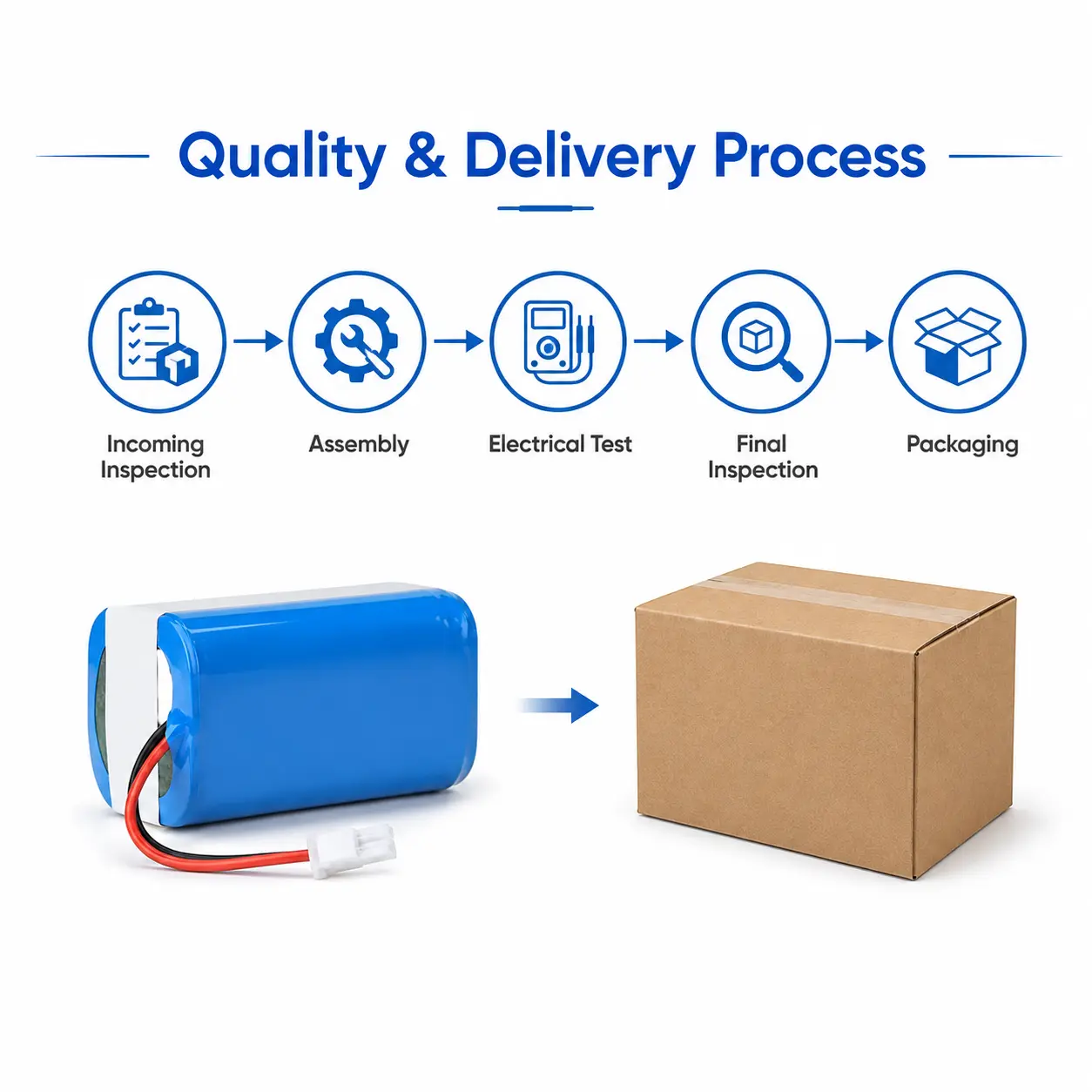

Folyamat illusztráció, nem kötegelt rekord. A tényleges ellenőrzési tételek és a csomagolás a visszaigazolt minőségi tervet és megrendelést követik.
GYIK
Milyen cellakonfigurációk állnak rendelkezésre?
Az NCM-csomag 18650 2500 mAh-s cellát használhat 2S2P-ben vagy 21700 5000 mAh-s cellát 2S1P-ben.
A két lehetőség mérete megegyezik?
Nem. Az 18650 2S2P verzió körülbelül 38 x 38 x 67 mm és 0,20 kg. A 21700 2S1P változat körülbelül 45 x 22 x 72 mm-es és 0,18 kg-os.
Hogyan kell becsülni a futási időt?
Használja a berendezés szokásos teljesítményfelvételét, csúcsigényét és munkaciklusát. A számított névleges energia körülbelül 37 Wh, de a tényleges üzemidő a terheléstől és az üzemi körülményektől függ.
Milyen töltő kell hozzá?
Használjon 2S NCM-csomaghoz és a jóváhagyott specifikációban szereplő határértékekhez megfelelő töltőt. A feltüntetett maximális töltőáram 2A, 0,5C töltés javasolt.
Kiválasztható a csatlakozó a berendezéshez?
Igen. A JST és a DC5521 opcióként szerepel, és a csatlakozó oldal, a polaritás, a vezetékhossz és a vezetékhossz megerősítése után egy másik csatlakozó is értékelhető.
Kérjen árajánlatot projektre
A 7,4 V-os 5000 mAh-s akkumulátorcsomaghoz küldje el a HSS Energy-nek a berendezés terhelését, a várható üzemidőt, az akkumulátortér rajzát, a csatlakozót, a töltőt, a rendeltetési helyet és a mennyiséget. Áttekintjük az elektromos és mechanikai interfészt, és elkészítjük a projektspecifikus mintavételi specifikációt és árajánlatot.
