3,7 V 1500 mAh LiPo akkumulátor
  • 3,7 V 1500 mAh LiPo akkumulátor3,7 V 1500 mAh LiPo akkumulátor

3,7 V 1500 mAh LiPo akkumulátor

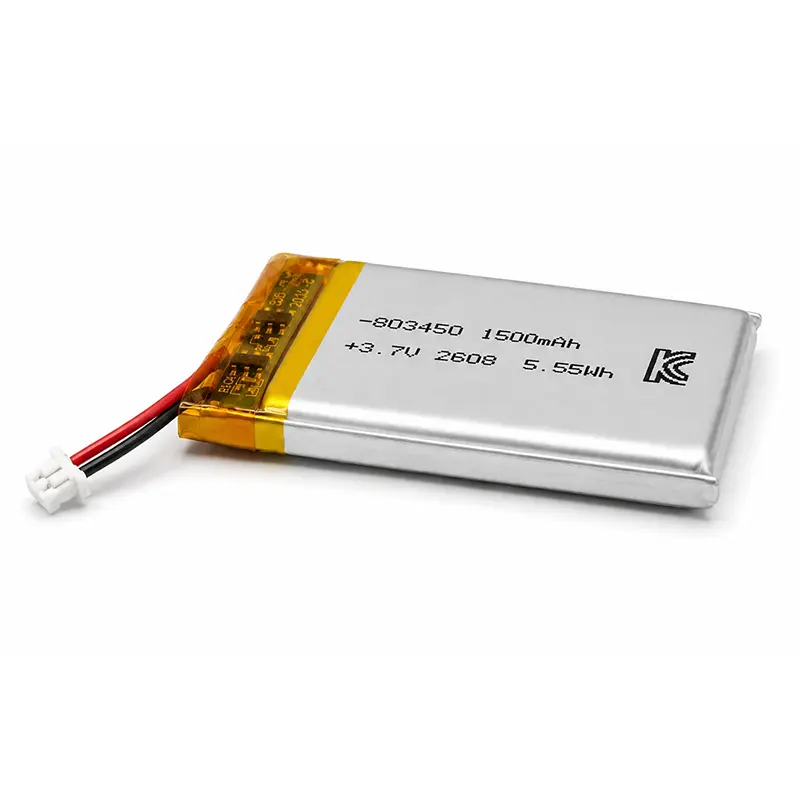

A HSS Energy 3,7 V 1500 mAh LiPo akkumulátor segítségével az OEM vásárlók 5,55 Wh-s 1S tasak platformot szerezhetnek be szépségápolási eszközökhöz, GPS nyomkövetőkhöz, hordozható orvosi és kézi elektronikához. Magasabb energiaigénye megfelel a hosszabb használatú kompakt termékeknek, míg a PCM, a csatlakozó, az áramerősség és a végső csomag borítéka a mintavétel előtt megerősítésre kerül. Az 1500 mAh-s formátum nagyobb energiatartalékot biztosít a kompakt termékeknek, mint a kisebb, hordható osztályú cellák, miközben az egyszerű 1S töltési architektúrán belül marad. Az OEM és a külkereskedelmi vásárlók számára fontos kérdés, hogy az extra futási idő indokolja-e a nagyobb tasakterületet, és hogy a kész csomag, beleértve a PCM-et és a csatlakozót, illeszkedik-e a készülékhez. A HSS ezért a minta jóváhagyása előtt együtt vizsgálja meg az energiát, a terhelést és a mechanikai burkot.

A HSS Energy 3,7 V 1500 mAh LiPo akkumulátor a kompakt elektronikákhoz való, amelyek több energiát igényelnek, mint a kisebb, 500 mAh-s cellák. A minta védő NYÁK-ot és 2 vezetékes csatlakozót használ; Az áramerősség, a dugasz, a polaritás és a kész méretek a céleszközre érvényesek. Ez alkalmassá teszi azokat a hordozható termékekhez, amelyek hosszabb üzemidőt igényelnek, de még mindig viszonylag vékony, újratölthető tasak akkumulátort igényelnek. A jelenlegi mintán már látható a védőkártya, a piros-fekete vezetékek és a 2 tűs csatlakozó, míg a végső csatlakozóház, a polaritás, a vezetékhossz és az áramkorlátok projektspecifikusak maradnak. Az eszközrajz vagy az eredeti akkumulátorminta adja a legjobb alapot a HSS-nek a részletek egyeztetéséhez.



Elektromos azonosító, formátum és borítékcsomagolás

Paraméter

HSS minta / projekt megerősítése

Modell / Cell formátum

803450

Kémia

Újratölthető lítium polimer tasak cella

Konfiguráció

1S1P

Névleges feszültség

3,7V

Névleges kapacitás

1500 mAh

Névleges energia

5,55 Wh

Töltőfeszültség

4,2 V referencia az 1S Li-ion / LiPo számára

Névleges cellaformátum

kb. 8 × 34 × 50 mm

Tipikus kész csomag referencia

kb. 8 × 34-35 × 52-53 mm PCM-mel / vezetékekkel nyilvános 803450-es kivitelben

Védelem

A HSS mintán látható védelmi PCB; projekt által megerősített küszöbértékek

Vezeték / csatlakozó

Piros-fekete 2 vezetékes minta kis fehér 2 tűs csatlakozóval; ház, dőlésszög és polaritás projekt megerősítve

Jelenlegi korlátok

A projekt megerősítette a célterhelés és a kiválasztott cella / PCM alapján

803450 formátum

A 803450 LiPo akkumulátor körülbelül 8 × 34 × 50 mm-es névleges cellaformátumot használ; A PCM, a szalag, a vezetékek és a csatlakozó meghosszabbíthatja a kész csomag hosszát. Ez a kód inkább a tasakcella testét írja le, nem pedig a kész akkumulátort. A PCM, a szalag, a fülek, a vezetékek és a csatlakozó meghosszabbíthatja a végső hosszt vagy vastagságot, ami számít a szorosan csomagolt elektronikában. A gyártási kiadáshoz a HSS-nek fel kell jegyeznie a végső csomag borítékát a névleges cellakódtól elkülönítve, hogy az ügyfél pontosan ellenőrizhesse a burkolat illeszkedését és az összeszerelési hézagot.

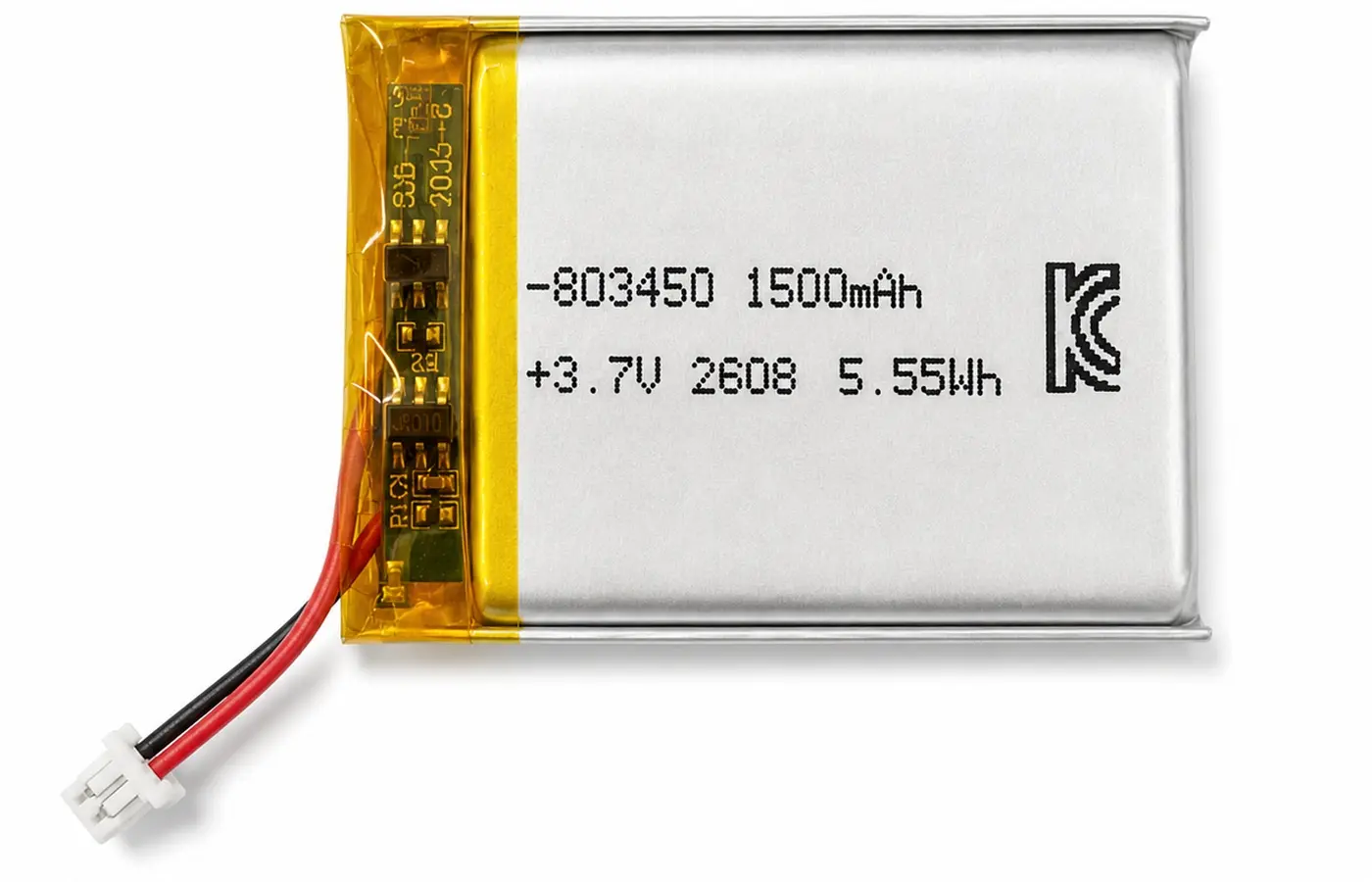

3.7V 1500mAh LiPo Battery

HSS minta bizonyíték: 803450 / 1500mAh / 3.7V / 5.55Wh jelölés védőlappal és csatlakozóval.



Miért válassza az 1500 mAh-t? Energia és méret kompromisszum

A 3,7 V-os, 1500 mAh-s LiPo akkumulátor 5,55 Wh-t tárol – ez háromszorosa az 500 mAh-s / 1,85 Wh-s csomag névleges energiájának –, de nagyobb akkumulátorüreget igényel. A többletenergia meghosszabbíthatja a töltések közötti intervallumot megfelelő termékekben, de nagyobb akkumulátorüreget is igényel, és megváltoztathatja a készülék tömegét vagy egyensúlyát. Az ügyfeleknek ezért a frissítést az energia és a hely közötti kompromisszumként kell kezelniük, nem pedig azt feltételezni, hogy a nagyobb kapacitás mindig jobb. A valódi előny az átlagos terheléstől, a csúcsáramtól, a munkaciklustól és a termék várható újratöltési gyakoriságától függ.

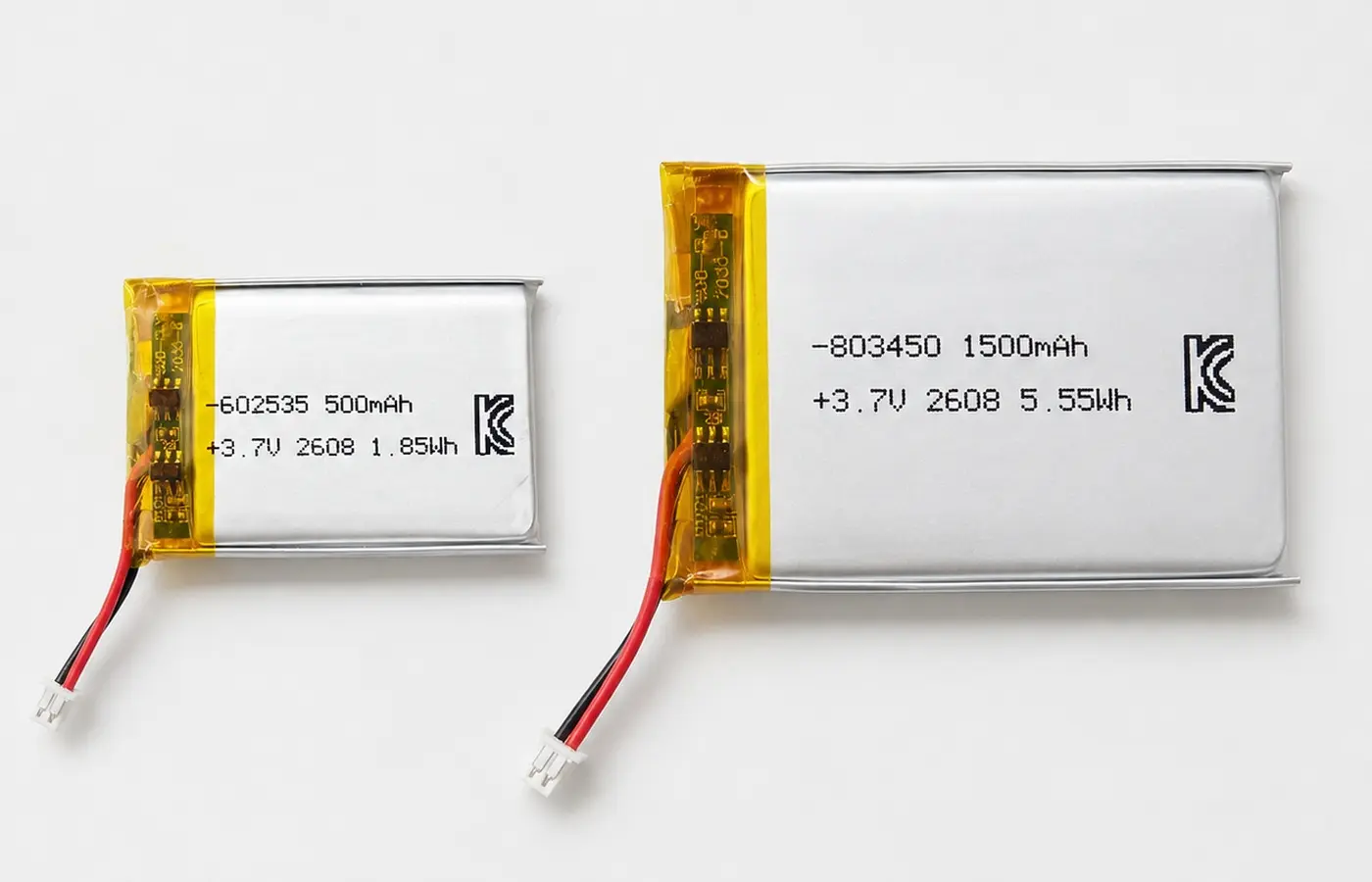

3.7V 1500mAh LiPo Battery

A HSS méret- és energiaösszehasonlítása: 602535 500 mAh / 1,85 Wh versus 803450 1500 mAh / 5,55 Wh. A névleges energia háromszorosa nem garantálja az eszköz háromszoros működési idejét. Ez az összehasonlítás hasznos a terméktervezésben, mert megmutatja, hogy két akkumulátor ugyanazon a 3,7 V-os architektúrán miért képes nagyon különböző eszközöket kiszolgálni. Az 500 mAh-s formátum a kisebb üregeket és a kisebb tömeget részesíti előnyben, míg az 1500 mAh-s formátum több energiatartalékot biztosít, ha a termék további vastagságot és alapterületet tud fogadni. A HSS az eszköz futásidejű célpontját és üregrajzát használhatja annak meghatározására, hogy melyik irány a megfelelőbb.

Kiválasztási pont

602535 500 mAh

803450 1500mAh

Névleges energia

1,85 Wh

5,55 Wh

Cell formátum

~6×25×35 mm

~8×34×50 mm

Legjobb illeszkedés

kisebb üreg / könnyebb készülék

hosszabb ideig használható kompakt készülék, több hellyel

Key kompromisszum

kevesebb energiatartalék

nagyobb vastagság / alapterület

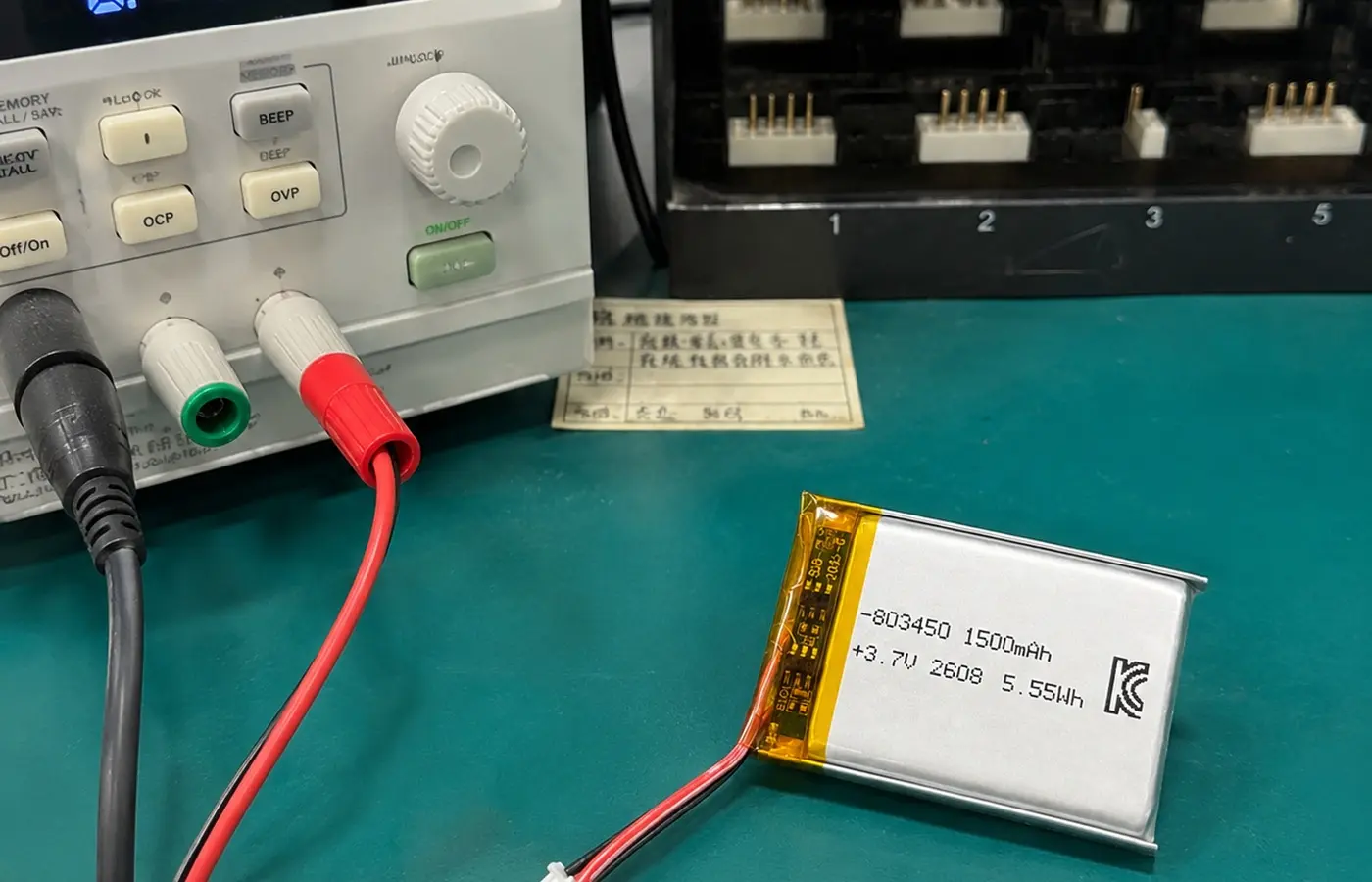

A 803450 3,7 V 1500 mAh LiPo akkumulátor esetén ellenőrizze a működési időt és a csúcsterhelést, majd ellenőrizze, hogy a 8 mm-es osztályú tasak és a PCM/csatlakozó borítéka illeszkedik-e az eszközhöz. Az akkumulátornak elegendő folyamatos és csúcsáram-tartalékkal kell rendelkeznie a valódi termékhez, nem csak a névleges energiához. A motorok, fűtőtestek, vezeték nélküli adók és aktuátorok rövid, nagyáramú eseményeket hozhatnak létre, amelyeket ellenőrizni kell a kiválasztott cellával és PCM-mel. Ha az elektromos profil elfogadható, a kész 8 mm-es osztályú tasak szerelvény, a vezetékek és a csatlakozók érvényesíthetők a mechanikai kialakítással szemben.

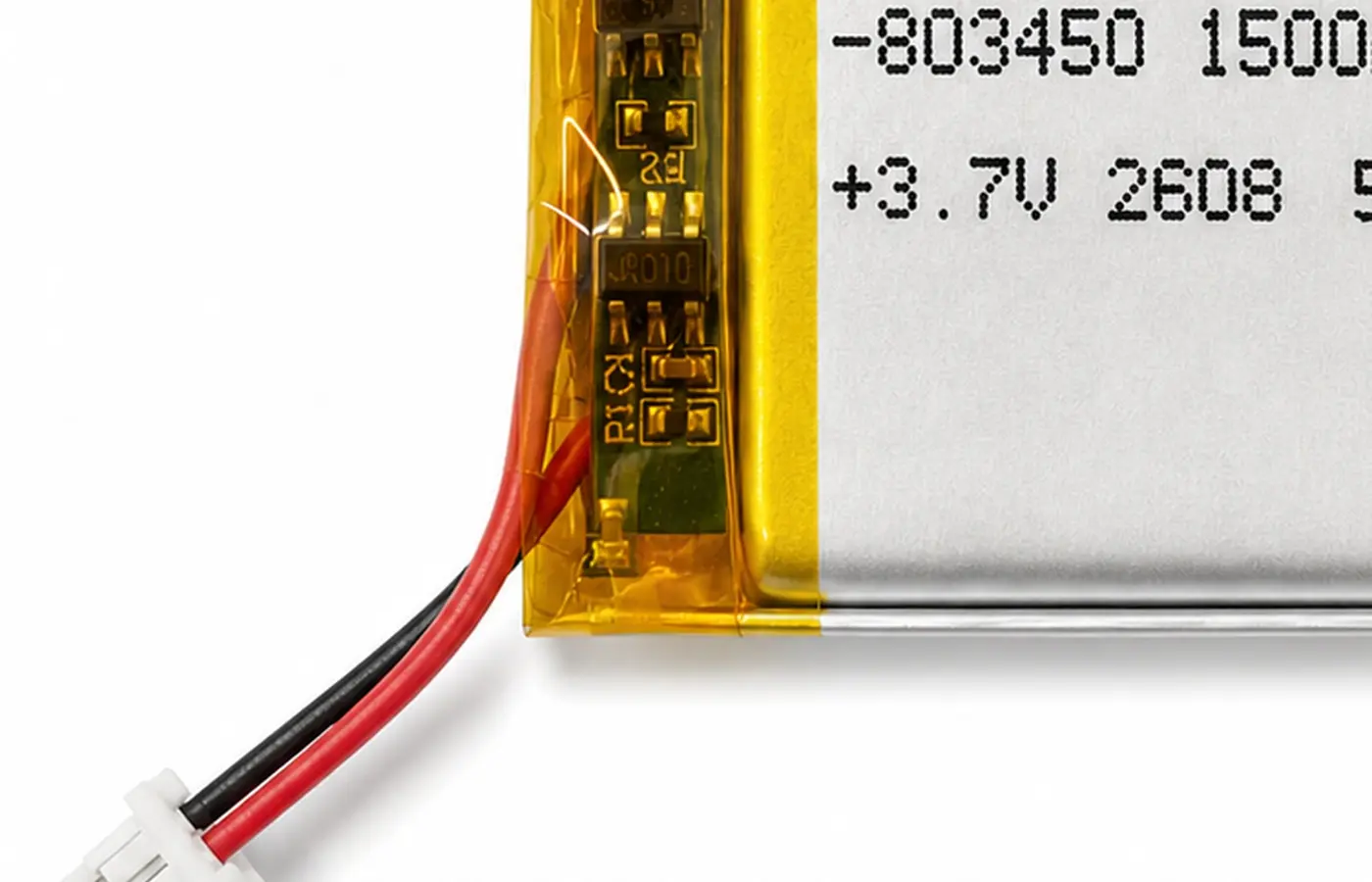

Védelem, csatlakozó és OEM integráció

A PCM-mel ellátott 1500 mAh-s LiPo akkumulátor védelmet nyújt, de a töltési, kisütési és túláramkorlátok a kiválasztott cellától és kártyától függenek. A kártya nem tesz minden konfigurációt elektromosan azonossá, mivel a töltési, kisütési és túláramkorlátok a kiválasztott cellától és PCM-kialakítástól függenek. A HSS-nek ezért szüksége van az eszköz állandó és csúcsterhelésére, valamint a töltési profilra, mielőtt véglegesítené a védelmi konfigurációt. Ez különösen fontos azoknál a hordozható eszközöknél, amelyek a vezeték nélküli kommunikációt motorokkal, fűtőberendezésekkel vagy kijelzőkkel kombinálják.

A csatlakozóval ellátott 803450-es akkumulátornak meg kell egyeznie az eszköz rajzán vagy az eredeti akkumulátoron szereplő házzal, osztásközzel, polaritással, vezeték- és vezetékhosszal. A csatlakozó kompatibilitást a készülék PCB-jén, a csatlakozó rajzán vagy az eredeti akkumulátoron kell ellenőrizni, nem pedig a megjelenés alapján. A huzal idomszere és vezetékhossza szintén befolyásolja az útválasztást és a feszültségesést, míg a huzalkilépés megváltoztathatja a kész csomag borítékát. Ezeknek a részleteknek a mintarajzon való rögzítése segít az OEM-ügyfeleknek abban, hogy a tömeges gyártású összeállítás összhangban legyen a jóváhagyott prototípussal.

3.7V 1500mAh LiPo Battery3.7V 1500mAh LiPo Battery

OEM változó

Miért számít

Jóváhagyási bevitel

PCM / áramkorlát

védi a cellát és meghatározza a használható terhelési borítékot

készülék állandó + csúcsáram

Csatlakozó / polaritás

megakadályozza az inkompatibilis vagy fordított telepítést

PCB vagy eredeti akkumulátor fotó

Vezeték/vezeték hossza

befolyásolja az útválasztást és a feszültségesést

üreg + kábelköteg útvonal

Kész boríték

A PCM és a vezetékek hosszabbíthatják meg a cellakódot

elemtartó rekesz rajza

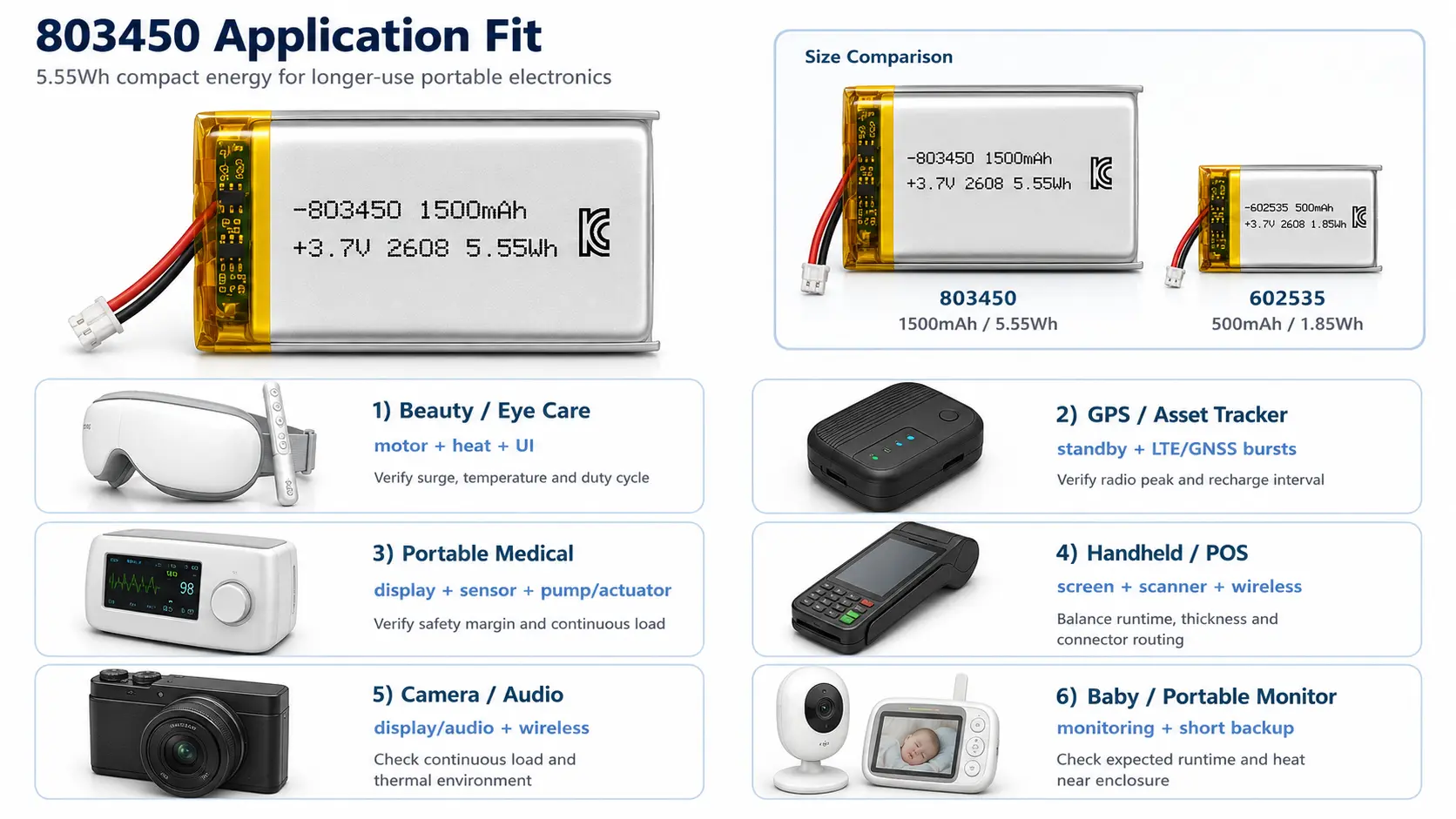

Alkalmazási illeszkedés: ahol a 803450 értéket ad

A 803450 lítium-polimer akkumulátor olyan kompakt eszközökhöz illeszkedik, amelyek több energiát igényelnek, mint a kisebb, hordható osztályú cellák, miközben az 1S 3,7 V-os architektúrán maradnak. 5,55 Wh-s energiaosztálya értékes lehet szépségápolási eszközökben, nyomkövetőkben, hordozható orvosi termékekben, kézi terminálokban és felügyeleti berendezésekben, ahol a töltések közötti hosszabb használat javítja a felhasználói élményt. Az alkalmazási illeszkedés azonban továbbra is függ a valós terhelési profiltól, a hőtermeléstől, a töltési gyakoriságtól és az akkumulátor üregétől. A HSS ezért a 803450-et nagyobb energiafelhasználású kompakt platformként pozicionálja, nem pedig univerzális akkumulátorként minden 3,7 V-os eszközhöz.

3.7V 1500mAh LiPo Battery

Az alkalmazás kiválasztását a valós teljesítménymintából, a csúcsterhelésből, a töltési frekvenciából és a rendelkezésre álló akkumulátorüregből kell kiindulni. A hosszú készenléti állapotú és rövid rádiósorozatokkal rendelkező termékek akkumulátorigénye eltérő, mint egy motort vagy fűtőberendezést több percig hajtó készülék. Az átlagos energiaigény és az aktuális csúcsigény elkülönítésével az ügyfelek elkerülhetik az akkumulátor túlméretezését az üzemidőhöz, miközben figyelmen kívül hagyják a teljesítményt ténylegesen meghatározó jelenlegi képességet.

Alkalmazás

Power Pattern

Miért segít az 5,55 Wh?

az ügyfeleknek meg kell erősíteniük

Szépségápolás / Szemkörnyék ápolás

motor vagy fűtés + UI

több energiatartalék a hosszabb kezelésekhez

fűtő/motor túlfeszültség, felületi hőmérséklet, munkaciklus

GPS / Asset Tracker

készenlét + LTE/GNSS burst

meghosszabbítja a töltések közötti intervallumot egy kompakt nyomkövetőben

TX csúcs, alvó áram, hálózati munkaciklus

Hordozható orvosi

érzékelő/kijelző + szivattyú vagy működtető

támogatja a hosszabb mobil működést, ahol az üreg lehetővé teszi

folyamatos áram, biztonsági tartalék, újratöltési ütemterv

Kézi / POS / Szkenner

képernyő + szkenner + vezeték nélküli

kiegyensúlyozza a hordozható méretet az erősebb futásidejű céllal

képernyőterhelés, szkennelési sorozatok, Wi-Fi/LTE terhelés

Kamera / hordozható audio

kijelző/hang + tároló/vezeték nélküli

Az 5,55 Wh jobban megfelel a folyamatos használatú hordozható elektronikának

folyamatos terhelés, termikus kialakítás, töltési sebesség

Baba/hordozható monitor

monitorozás + vezeték nélküli + rövid biztonsági mentés

kompakt újratölthető tartalékot biztosít a hosszabb megfigyelési ablakokhoz

várható üzemidő, burkolat hő, töltési gyakoriság

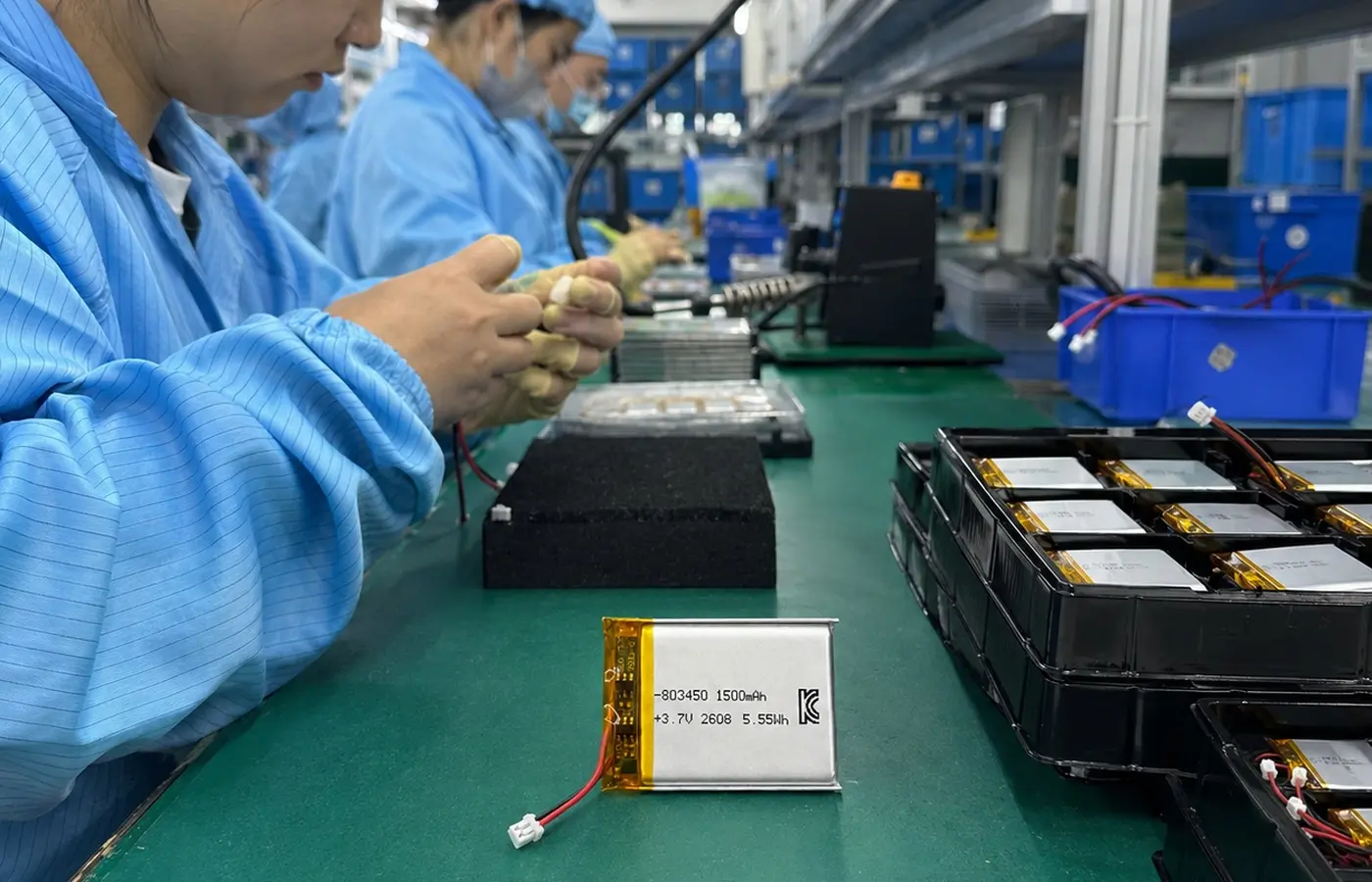

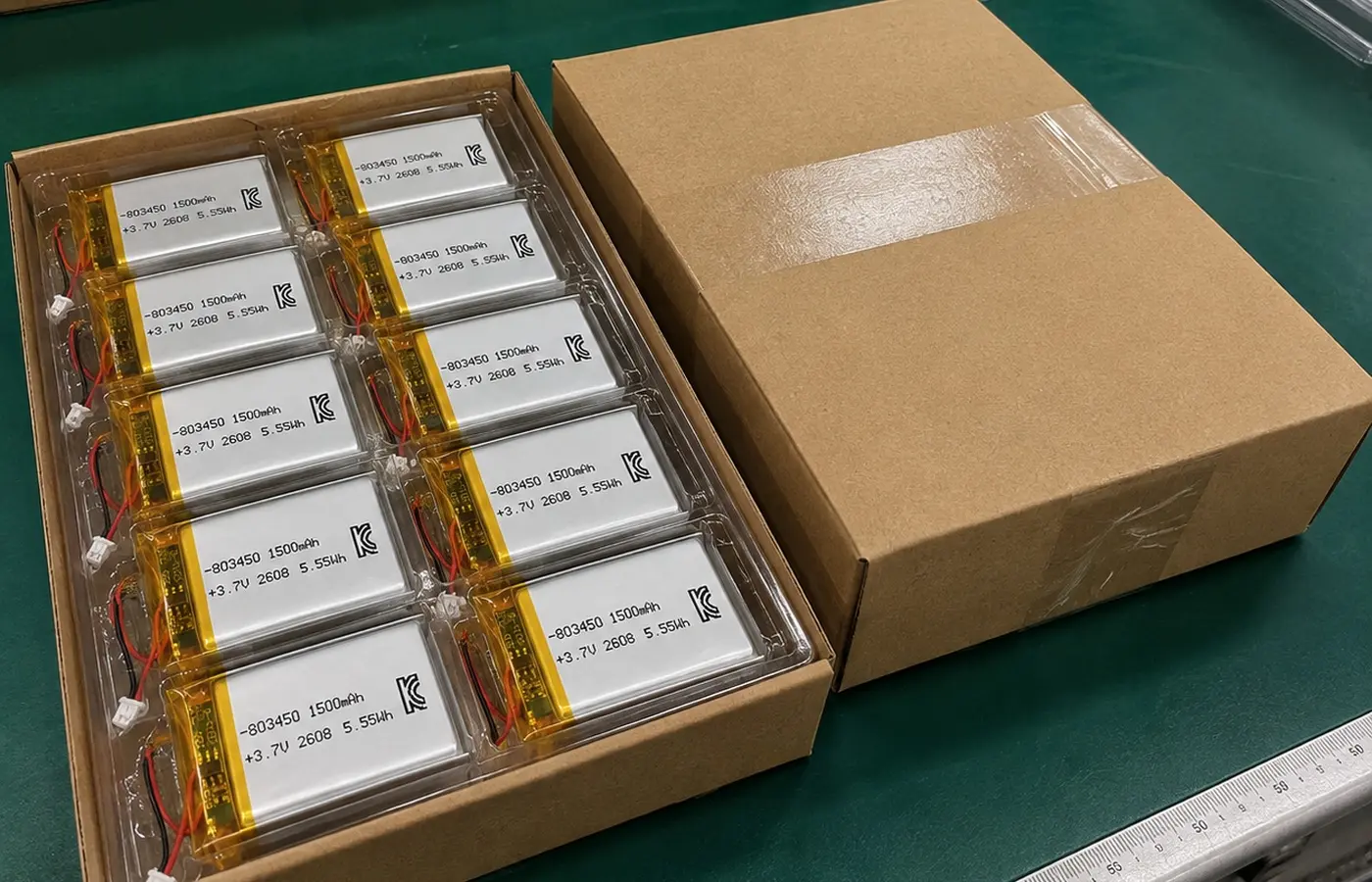

Gyártási bizonyítékok, dokumentáció és OEM RFQ

3.7V 1500mAh LiPo Battery3.7V 1500mAh LiPo Battery

Tanúsítási és dokumentációs támogatás

Dokumentum / Piac

Jelenlegi bizonyítékok határa

Vevőkkel való szembenézés szabály

KC / Korea

KC jelzés látható a mellékelt HSS mintán

A tanúsítvány számát és a pontos modell hatókörét ellenőrizni kell az SKU-szintű igénylés előtt

UN38.3 / Szállítás

a nyilvános piac modellspecifikus LP803450 3,7 V 1500 mAh UN38.3 jelentések

A HSS pontos szállítási dokumentumának meg kell egyeznie a kiadott gyártási modellel

MSDS / SDS

public 803450 3,7V 1500mAh biztonsági adatok léteznek

csak a mellékelt cellához/csomaghoz kötődő dokumentumot adja meg

RoHS / egyéb megfelelőség

piac 803450 beszállítók közzéteszik az RoHS-t vagy a kapcsolódó dokumentációt

A hatókört ellenőrizni kell a HSS 803450-hez való hozzárendelés előtt

ügyfelek GYIK

ügyfelek kérdése

HSS mérnöki válasz

A 803450 azt jelenti, hogy a kész csomag pontosan 8 × 34 × 50 mm?

Nem. A kód a névleges cellaformátumot írja le; A PCM, a szalag, a vezetékek és a csatlakozó növelheti a kész csomag hosszát.

Az 1500 mAh automatikusan jobb, mint az 500 mAh?

Csak akkor, ha a készülék el tudja fogadni a nagyobb borítékot és a valós futási cél indokolja a többletenergiát.

Megfelel a HSS a csatlakozómnak és a polaritásomnak?

Igen. Küldje el az eszközoldali csatlakozó fényképét, a tű definícióját, a távolságot, a polaritást és a vezetékhosszra vonatkozó követelményeket.

Milyen alkalmazásoknak kerülniük kell ezt a csomagot?

A nagy lefolyású motorokat, fűtőtesteket vagy RC/drone terheléseket nem szabad kompatibilisnek tekinteni áram- és hőellenőrzés nélkül.

KÜLDJÖN EL A KÉSZÜLÉK AKKUMULÁTORKÖVETELMÉNYEI

A 803450 3,7 V-os 1500 mAh LiPo akkumulátor alkalmassági felülvizsgálatához küldje el a HSS Energy-nek a terhelést, az üzemidőt, a töltési profilt, az üreget, a csatlakozót, a polaritást és a vezeték hosszát. Ha lehetséges, küldje el az eredeti akkumulátor vagy eszközoldali csatlakozó fotóját, a célminta mennyiségét és a várható gyártási mennyiséget. Ez erősebb alapot biztosít a HSS számára az elektromos konfiguráció, a kész csomagolási boríték és a kereskedelmi gyártási követelmények összehangolásához, mielőtt az árajánlatot véglegesítenék.
