3,7 V 500 mAh LiPo akkumulátor

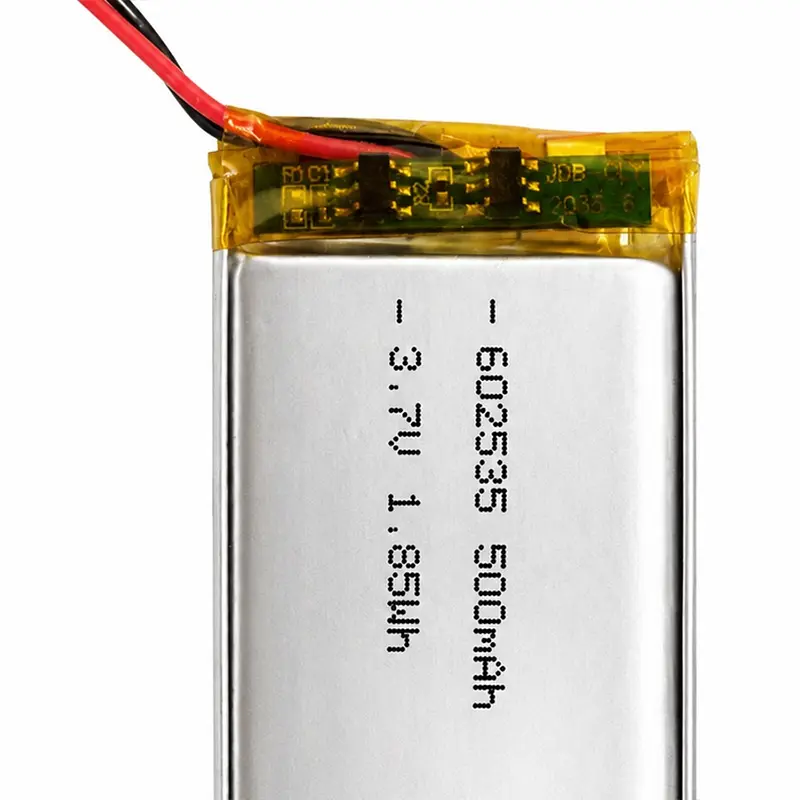

A HSS Energy 3,7 V-os, 500 mAh-s LiPo-akkumulátor szűk helyű elektronikához való, 3,7 V-os újratölthető egycellás forrással. A mintán egy védő NYÁK és 2 vezetékes csatlakozó látható; A végáram, a vezeték, a csatlakozó és a csomag méretei a projekt által jóváhagyottak. A tipikus projektek közé tartoznak a hordható eszközök, a nyomkövetők, a szépségápolási eszközök és más kompakt elektronikai eszközök, ahol a vastagság és a csatlakozók elrendezése ugyanúgy számít, mint a kapacitás. A kész akkumulátor nagyobb, mint a névleges cellakód, miután a védőlapot, szalagot, vezetékeket és csatlakozót tartalmazza, ezért a készülék üregét és a szervizútvonalat rajzról vagy eredeti akkumulátorról kell ellenőrizni. Ez a projektalapú megközelítés valósághűbb csomagolási borítékot és csatlakozóspecifikációt biztosít az OEM-vásárlók számára a gyártáshoz.

Elektromos azonosító és mintaméretek

602535 Formátum

A 602535 LiPo akkumulátor 6 × 25 × 35 mm-es névleges cellaformátumot használ, és 1,85 Wh-t tárol. A mellékelt fotó 35,00 mm-t igazol a mért tengelyen. A névleges kód hasznos a korai mechanikai szűréshez, de nem szabad a végső kész csomagolási méretként kezelni. A PCM helyzete, a fül felépítése, a szigetelés, a vezetékkimenet és a csatlakozótest egy vagy több méretet is kiterjeszthet. Kompakt készülékeknél már néhány milliméter is befolyásolhatja az összeszerelési nyomást vagy a ház zárását, ezért a HSS inkább a teljes csomagot a tényleges akkumulátorüreghez viszonyítja.

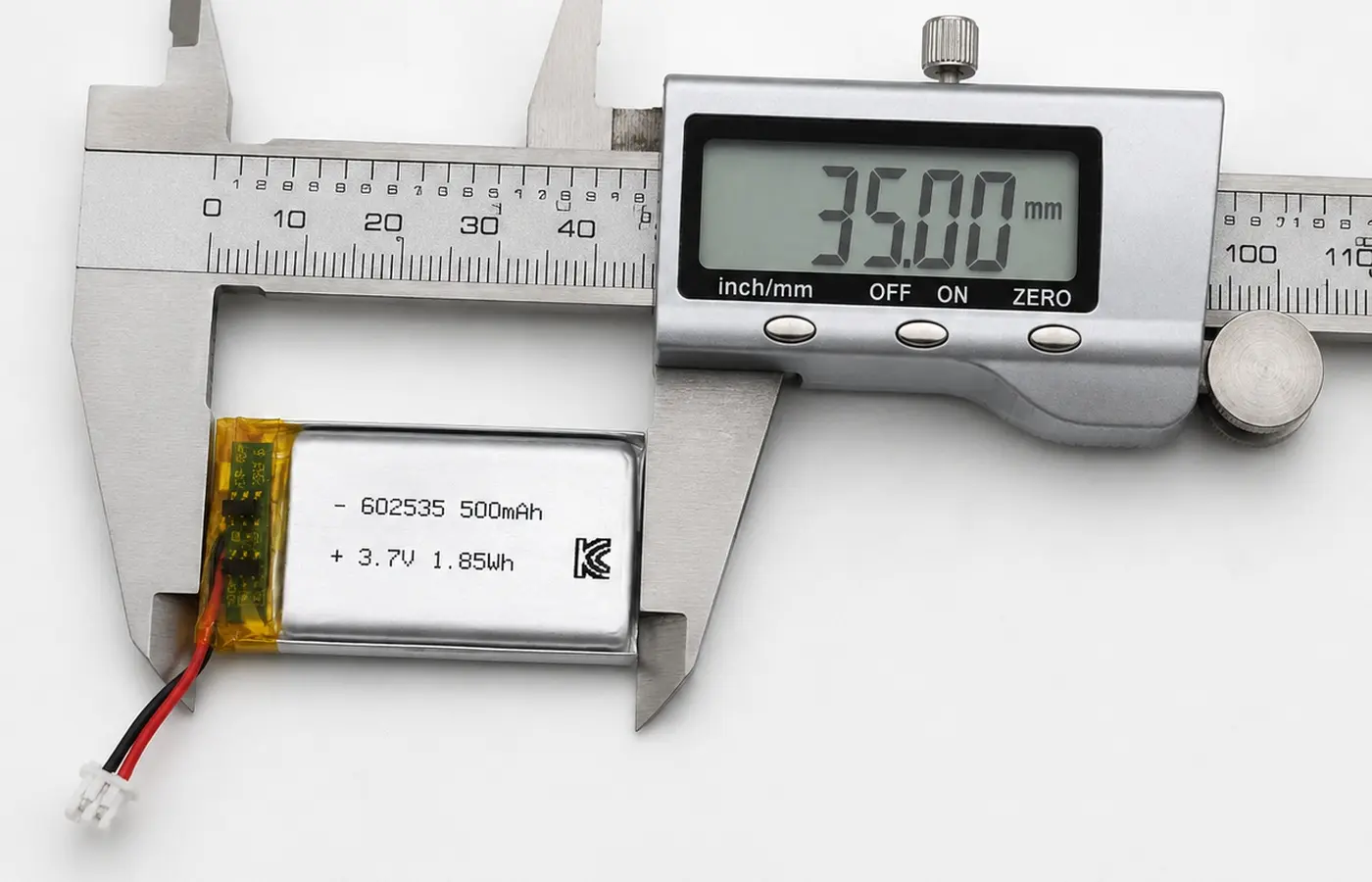

Mellékelt méretigazolás: 35,00 mm a mért tengelyen. A kész csomag végső méreteinek tartalmazniuk kell a PCM-et, a vezetékeket és a csatlakozót. Ez a mérés támogatja a cellaformátumú hivatkozást a mellékelt mintán, míg a fennmaradó méretek és a végső boríték továbbra is projekt megerősítést igényel. Ismételt OEM-megrendelés esetén a jóváhagyott rajzon különbséget kell tenni a névleges tasakcella test és a kész akkumulátoregység között, így a beszerzési, mérnöki és gyártói csapatok ugyanazt a méretreferenciát használják.

Védelem, töltési és terhelési profil

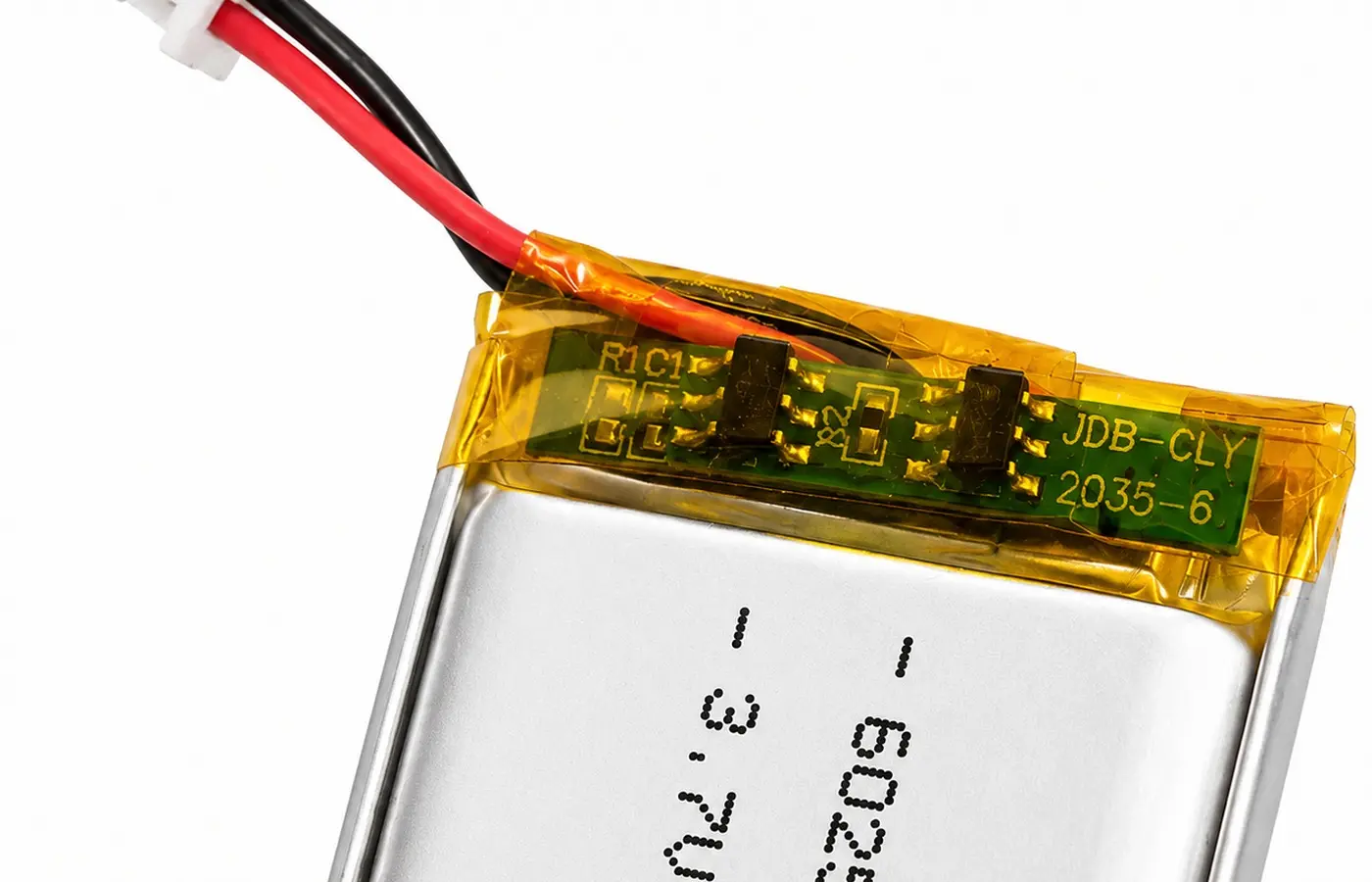

A PCM-mel ellátott 500 mAh-s LiPo akkumulátor védelmi hardvert biztosít, de a küszöbértékek és az áramerősség a kiválasztott cellától és kártyától függ. A PCM fontos akkumulátorvédelmi funkciókat tud ellátni, de tényleges küszöbértékeit és áramerősségét a kiválasztott cella, kártya és projektbeállítások határozzák meg. A vásárlóknak ezért meg kell adniuk az átlagos terhelésre, a csúcsterhelésre és a töltésre vonatkozó információkat, mielőtt feltételeznék, hogy a minta képes támogatni a motort, a fűtést vagy a rádióadást. Ez lehetővé teszi a HSS számára, hogy megfelelő védelmi megoldást válasszon ahelyett, hogy minden 500 mAh-s akkumulátort elektromosan azonosként kezelne.

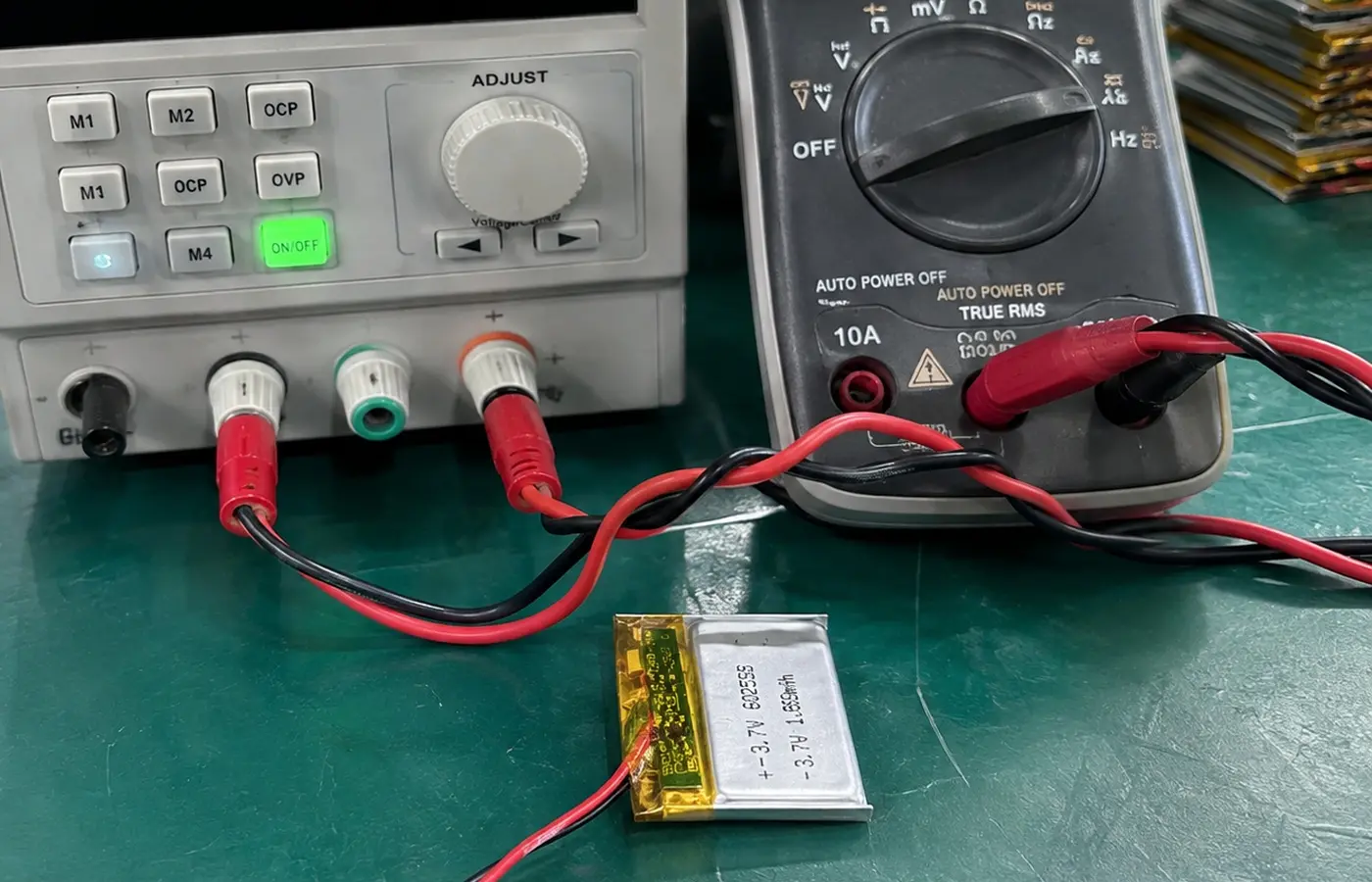

Mellékelt elektromos ellenőrzési kép. A 4,20 V-os beállítás megfelel az 1S LiPo töltési mennyezetnek; A megjelenített áram egy teszt bizonyíték, nem pedig egy univerzális HSS termékminősítés.

Kiválasztás határa

A 3,7 V-os, 500 mAh-s LiPo akkumulátor a legalkalmasabb az alacsony és közepes terhelésekhez; a rádiókitöréseket, a motorokat, a fűtőelemeket és a működtetőelem-csúcsokat jóváhagyás előtt ellenőrizni kell. Az 1,85 Wh-s energiaosztály jól működik, ha a készülék ideje nagy részét készenlétben tölti, vagy mérsékelt elektronikus terhelést üzemeltet, de a rövid, erősáramú események továbbra is uralhatják az akkumulátor kialakítását. A GPS/LTE átvitelt, a vibrációs motorokat, a szivattyúkat és a fűtőelemeket össze kell hasonlítani a kiválasztott cellával és PCM-mel. A több tasakcella méretét összehasonlító vásárlók számára a valós munkaciklus általában jobb kiválasztási adat, mint a kapacitás önmagában.

Csatlakozó, vezeték és OEM integráció

A csatlakozóval ellátott 602535-ös akkumulátornak meg kell felelnie a polaritásnak, a csatlakozóháznak, a osztásnak, a vezetéknek és a vezeték hosszának; a minta piros/fekete vezetékeket és egy kis fehér 2 tűs csatlakozót használ. A csatlakozóillesztéshez szükség van a házcsaládra, a osztásra, a tű helyzetére, a vezeték szélességére és a vezetékhosszra is, hogy megegyezzenek az eszközoldali kialakítással. A vizuálisan hasonló 2 tűs csatlakozó továbbra is összeférhetetlen lehet, ha a polaritás vagy a hangosztás eltérő. Közeli fénykép, nyomtatott áramköri rajz vagy eredeti akkumulátorminta megadása lehetővé teszi a HSS számára, hogy megerősítse az interfészt, mielőtt az ügyfél megkapja a prototípust.

Csatlakozó és vezeték konfigurációs útvonala

A 602535 3,7 V 500 mAh LiPo akkumulátor esetében a csatlakozó jóváhagyásának követnie kell az eszközoldali rajzot vagy az eredeti akkumulátormintát. A csatlakozó megerősítése után a vezeték útvonala, a vezeték hossza és a PCM pozíciója rögzíthető a kész csomagolási rajzon. Ez különösen értékes a szerződéses gyártók és az OEM-vevők számára, mivel csökkenti a minta- és tömeggyártás közötti eltéréseket, és megismételhető interfész-referenciát biztosít az összeszerelő csapatoknak.

Alkalmazási illeszkedés: Ahol a 602535 értelmes

A 602535 lítium-polimer akkumulátorba nyomkövetők, hordható eszközök, intelligens zárak, szépségápolási eszközök és egyéb kompakt elektronikai eszközök is elférnek, ha a valódi teljesítményprofil érvényes. Ezeknek az alkalmazásoknak közös igényük van egy kisméretű újratölthető formátumra, de terhelési mintáik nagyon eltérőek. Előfordulhat, hogy a nyomkövető ideje nagy részét alvásban tölti, majd nagy csúcsárammal sugároz, míg egy szépségberendezés szakaszosan működtetheti a motort vagy a fűtést. A HSS ezért a tényleges terhelés, a töltési gyakoriság, a hőviszonyok és a rendelkezésre álló üreg alapján értékeli az alkalmazási illeszkedést, ahelyett, hogy széles körű kompatibilitási állítást használna.

Application Fit Lens

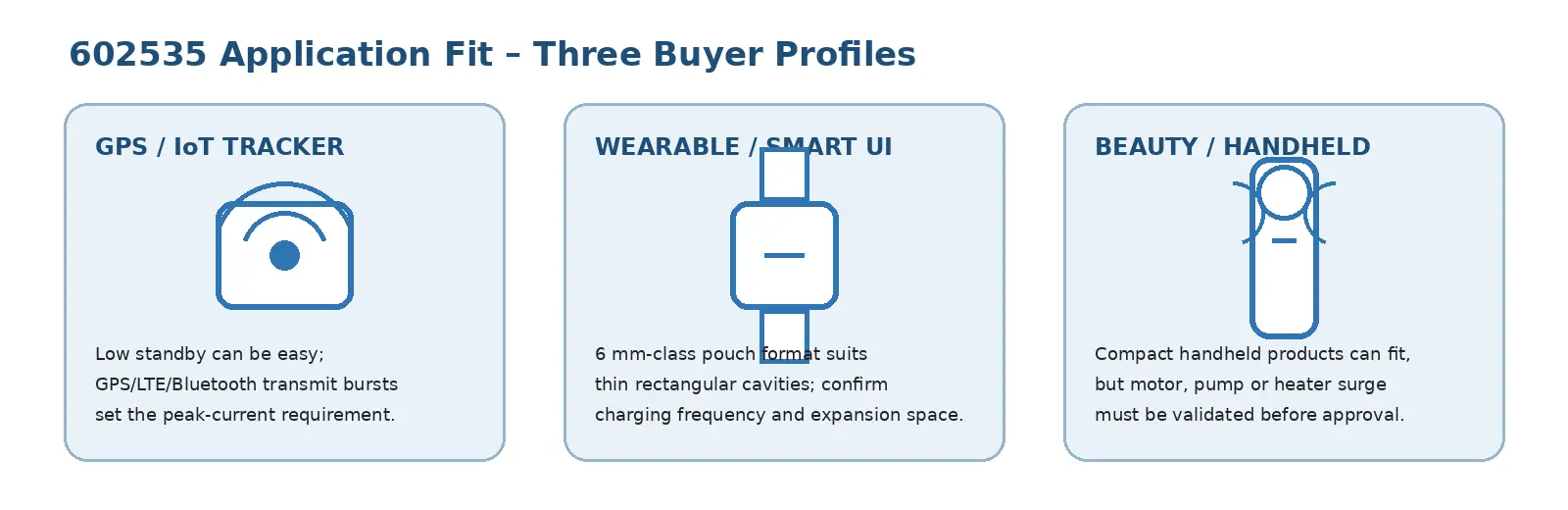

Alkalmazáshoz illeszkedő látvány: válasszon a munkaciklus, a csúcsterhelés, a töltési viselkedés és az eszközüreg közül, ne csak a kapacitásból.

Vevői döntés: ne csak a kapacitásból válassza ki a 602535-öt drónokhoz, RC járművekhez vagy nagy fogyasztású motorberendezésekhez. Először ellenőrizze a valós csúcsáram-profilt. Ezek az alkalmazások olyan csúcsáramokat igényelhetnek, amelyek meghaladják azt, amit egy kis tasakos cella és PCM szolgáltat. Ha az ügyfél nagyobb fogyasztású eszközt fontolgat, a HSS-nek először át kell tekintenie a mért áramprofilt és hőmérsékleti viselkedést, és más cellaformátumot javasolhat, ha a 602535 platform nem biztosít elegendő tartalékot.

Gyártási bizonyítékok, GYIK és OEM RFQ

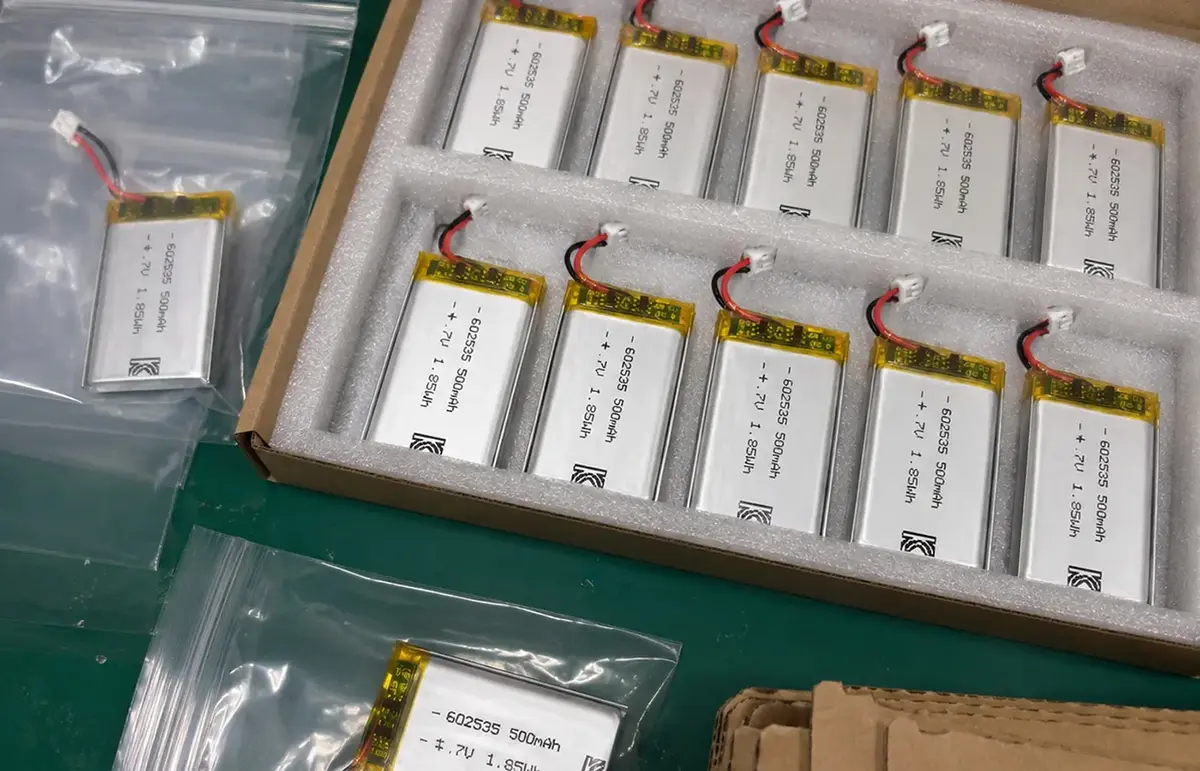

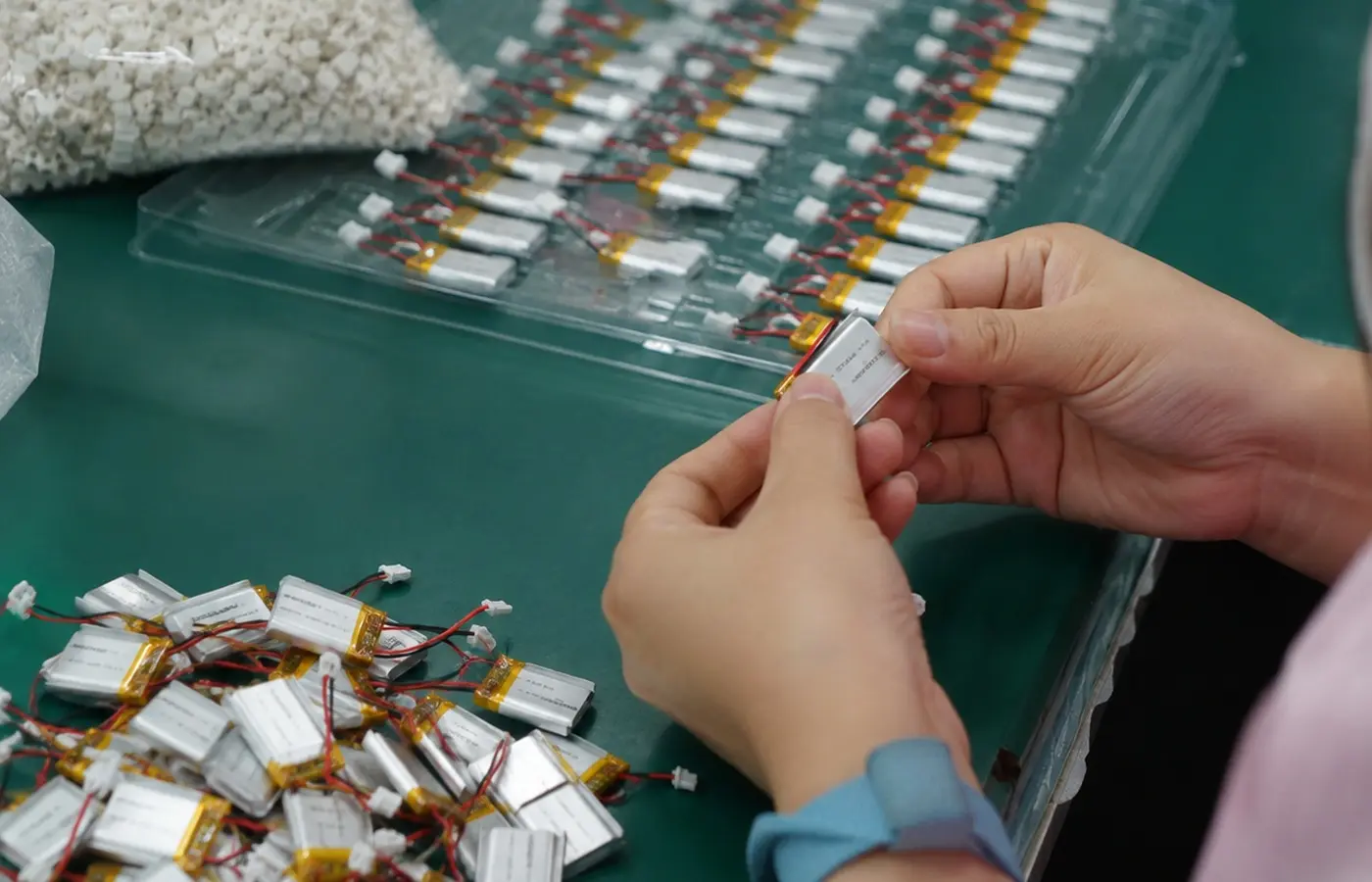

Mellékelt tételkezelési kép: kész 602535-ös cella védőlappal, vezetékekkel és csomagolásra előkészített csatlakozóval. A kép hasznos a gyártási kontextus bizonyítékaként, mert mutatja a kezelt kész akkumulátor-szerelvény típusát, de nem használható konkrét ellenőrizetlen vizsgálati eredmény vagy tanúsítás sugallatára. Ismételt OEM-megrendeléseknél a címkének, a polaritásnak, a csatlakozónak, az elektromos ellenőrzéseknek és a csomagolási módnak meg kell felelnie a jóváhagyott projektspecifikációnak.

Tanúsítási és dokumentációs támogatás

Vevői GYIK

KÜLDJE EL A KÉSZÜLÉK AKKUMULÁTORKÖVETELMÉNYEI

A 602535 3,7 V-os 500 mAh LiPo akkumulátor alkalmassági felülvizsgálatához küldje el a HSS Energy-nek az eszköz terhelését, töltési profilját, üregét, csatlakozóját, polaritását, vezetékhosszát és munkaciklusát. Ha rendelkezésre áll, mellékelje az eredeti akkumulátormintát vagy az eszközoldali csatlakozó fotóját a mintamennyiséggel és a várható éves igénysel együtt. Ez az információ segít a HSS-nek abban, hogy az árajánlat elkészítése előtt felülvizsgálja a műszaki alkalmasság és az ismételt gyártás követelményeit.
