36V 4,4Ah elektromos robogó lítium akkumulátor

A 36 V-os robogó akkumulátort a teljes járműrendszer részeként kell kiválasztani, nem csak a feszültség és a kapacitás alapján. A HSS energiaszolgáltató a 36 V-os 4,4 Ah-s elektromos robogó lítium akkumulátort 10S2P 18650 platformra építi 2200 mAh-s cellák felhasználásával, 4,4 Ah névleges kapacitással és 158,4 Wh névleges energiával. A szabványos 10-es sorozatú lítium-ion architektúra 42 V-os teljes töltési referenciát használ, míg a kész akkumulátornak továbbra is meg kell felelnie a megfelelő BMS-áramnak, a töltőprofilnak, a csatlakozó polaritásának, a kábelhossznak és a burkolatnak, amely illeszkedik a cél robogóhoz. A szabványos 188 × 40 × 68 mm-es méret praktikus kiindulópontot biztosít számos kompakt robogóprojekthez, de a HSS képes beállítani a mechanikai részleteket, az interfész elrendezését és a márkajelzést, ha az alkalmazás más illeszkedést igényel.

Legfontosabb specifikációk

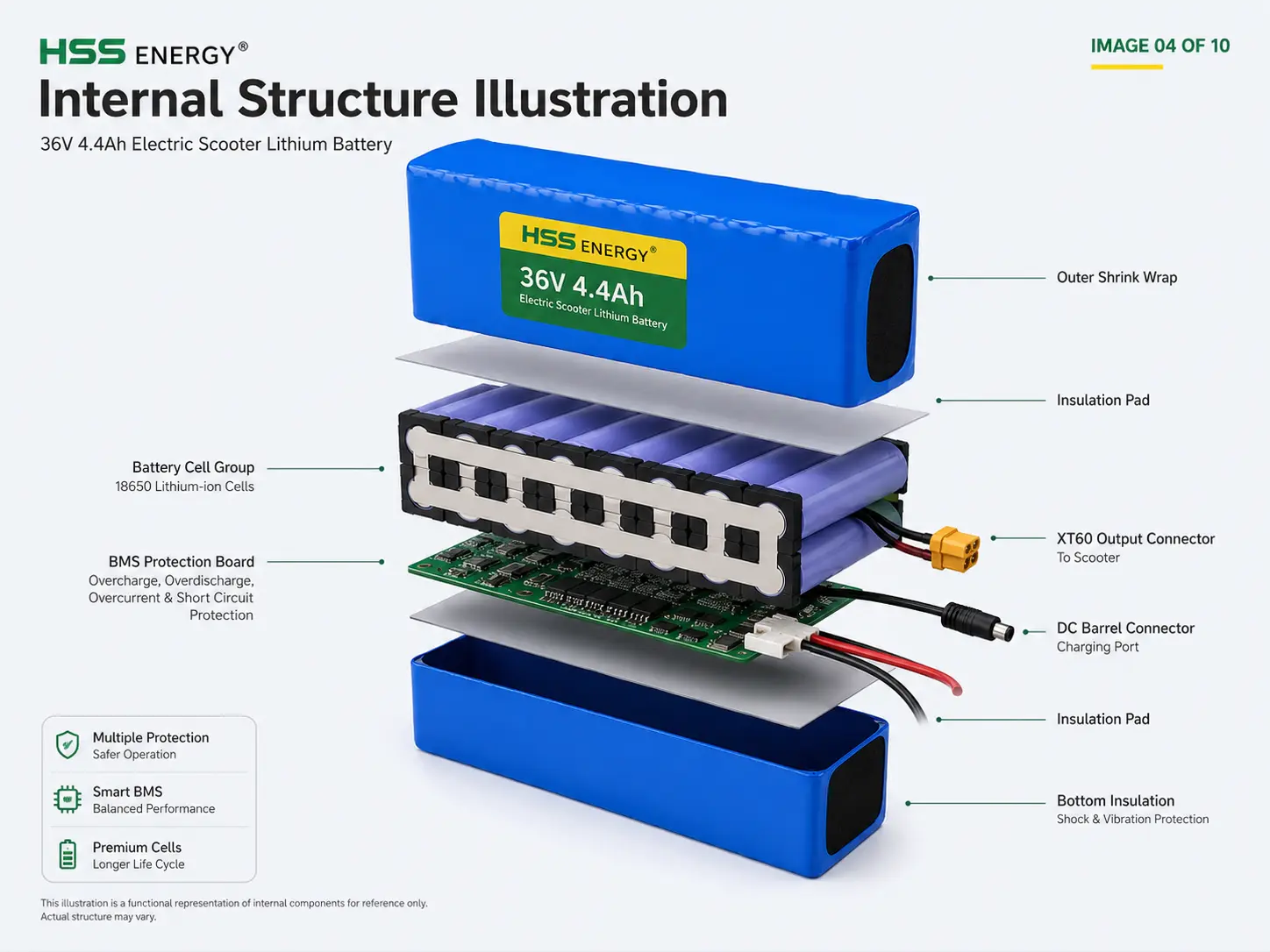

Funkcionális belső szerkezeti illusztráció, amely 18650 cellát, BMS védőlapot, szigetelést és referencia csatlakozókat mutat be.

Szerkezeti megjegyzés: a belső-struktúra kép kommunikációs célú funkcionális illusztráció. A végső cellaelrendezés, a BMS-kártya, a szigetelési módszer, a csatlakozó helyzete és a vezetékezés a jóváhagyott gyártási tervtől függően változhat.

Alapvető értékesítési szögek

1. Kompakt 4,4 Ah-s platform korlátozott helyű robogók kialakításához

A kompakt elektromos robogók gyakran szűk fedélzeti vagy keretüreggel rendelkeznek, ami miatt az akkumulátor csomagolása ugyanolyan fontos, mint a névleges energia. A 188 × 40 × 68 mm-es szabványos referencia praktikus mechanikai kiindulópontot ad a vásárlóknak, míg a 10S2P elrendezés viszonylag vékonyan tartja a csomagot. Ebben a tervezési kontextusban a 36 V-os, 4,4 Ah-s robogóakkumulátor a legvonzóbb, ha a robogó várhatóan lefedi a napi rövid és közepes távolságokat, és a vevő el akarja kerülni a nagyobb kapacitású csomag méretét és tömegét. A helyes választás továbbra is a tényleges akkumulátorrekesztől, a vezérlőáramtól, a motoros terheléstől, a sebességcéltól és a rendelkezésre álló töltési rutintól függ.

2. 18650 2200 mAh cellák egyszerű és szervizelhető 10S2P architektúrát hoznak létre

Húsz 18650 2200 mAh cella 10S2P-ként csatlakoztatva hozza létre a 36V / 4.4Ah elektromos platformot és 158.4Wh névleges energiát. Ez egy jól ismert lítium-ion architektúra, amely egyszerűen csomagolható, védhető és reprodukálható, ha a megfelelő cellát és BMS-t rögzítik a jóváhagyott anyagjegyzékben. A 36 V-os, 18650-es robogóakkumulátort összehasonlító vásárlóknak ezért túl kell tekinteniük a 36 V-os címkén, és meg kell erősíteniük a cella minőségét, a sorozat-párhuzamos szerkezetet, a BMS-küszöbértékeket és a csatlakozó kialakítását. Az egyértelműen dokumentált konfiguráció megkönnyíti a minta jóváhagyását, és megismételhető referenciát ad a beszerző csapatoknak a későbbi gyártáshoz vagy cseretételekhez.

3. Az aktuális képességnek követnie kell a robogóvezérlőt

Egy kis kapacitású akkumulátort továbbra is megkérhetünk arra, hogy nagy teljesítményű áramot adjon le indításkor, gyorsításkor vagy hegymászáskor, ezért nem szabad a BMS áramot pusztán a kapacitásból kiválasztani. A HSS felülvizsgálja a vezérlő folyamatos áramát, a csúcsáramot, a motorterhelést és a várható munkaciklust, mielőtt véglegesíti a védelmi beállításokat és a kábel specifikációit. Ha egy OEM-projekt 10S2P robogó akkumulátorcsomagot használ, a fontos kereskedelmi előny az, hogy az elektromos platform a robogó körül konfigurálható ahelyett, hogy egy ellenőrizetlen általános kisülési állításra hagyatkozna. Ez csökkenti a kellemetlen BMS-kioldások, a túlzott feszültségesés vagy a túlmelegedett vezetékek kockázatát, miután az akkumulátort beszerelték a valódi járműbe.

4. A csatlakozó és a vezeték hosszának testreszabása csökkenti a telepítés utómunkálatait

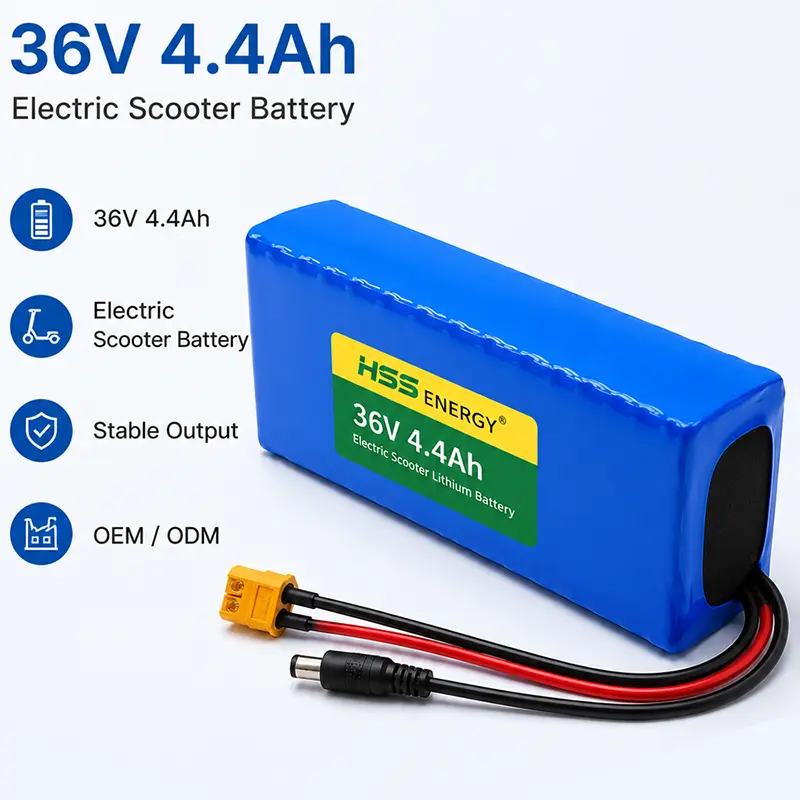

A referenciacsomag XT60 kimeneti csatlakozóval és egyenáramú hordós töltőcsatlakozóval látható, de a robogó platformok különböző dugócsaládokat, polaritásokat és kábelútvonalakat használhatnak. A HSS át tudja tekinteni az XT60, XT90, Anderson és más interfész opciókat, a vezetékhosszt, a vezetékhosszt és a kilépési irányt, így az akkumulátort könnyebben be lehet helyezni a tervezett fedélzetre vagy keretbe. A 36 V-os 4400 mAh-s lítium akkumulátort értékelő vásárlók számára ez az interfész működése számít, mert az akkumulátor elektromosan megfelelő lehet, és akkor is sikertelen lehet a projektben, ha a dugó nem illeszkedik, a kábel élesen meggörbül vagy a töltőport nem érhető el. Ezen részletek rögzítése a mintarajzban csökkenti az utómunkálatokat, amikor a rendelés tömeges gyártásra kerül.

5. A 4400 mAh futásidejű választás, nem univerzális robogókapacitás

A 4,4 Ah kapacitás a legjobban célzott kompakt megoldásként kezelhető. A tényleges megtett távolság a robogó hatékonyságától, a versenyző súlyától, sebességétől, emelkedőitől, a gumiabroncsok állapotától, hőmérsékletétől és a használható SOC ablaktól függ, így a HSS nem vesz igénybe egy fix kilométeres követelést termékgaranciaként. Azokban a projektekben, ahol a méret a korlátozó tényező, a 4400 mAh-s elektromos robogó akkumulátor praktikus egyensúlyt biztosíthat a tárolt energia és a ház térfogata között. Ha az ügyfélnek lényegesen hosszabb utazási időre van szüksége, és a robogón elegendő hely áll rendelkezésre, egy 6,6 Ah-s, 8,8 Ah-s vagy más nagyobb konfiguráció megfelelőbb lehet, mint a 4,4 Ah-s csomagot olyan munkaciklusra kényszeríteni, amelyre nem választották ki.

6. Ugyanaz a platform támogatja a csere- és az OEM-programokat

A cseremunkákhoz a meglévő akkumulátorcímke, méretek, töltő, csatlakozó és vezérlő adják a legjobb műszaki referenciát. Az új OEM-projekteknél a HSS a 36V / 4,4Ah / 10S2P elektromos platformról indulhat, majd a minta jóváhagyása előtt beállíthatja a csatlakozót, a vezeték hosszát, a címkét, a csomagolást és a mechanikai részleteket. Ez egyértelműbb utat hoz létre az egyszeri prototípustól az ismételhető SKU-ig, mivel a végső rajz rögzíti az összeszerelés és az értékesítés utáni szolgáltatások szempontjából fontos interfészek. Az eredmény nem egyszerűen egy ismert feszültséggel és Ah-értékkel rendelkező akkumulátor, hanem egy meghatározott termékkonfiguráció, amely reprodukálható ugyanahhoz a robogómodellhez vagy piaci programhoz.

Alkalmazás értéke

Ez az akkumulátor a legjobban elhelyezhető kompakt elektromos robogókhoz, összecsukható robogókhoz és megfelelő csereprojektekhez, amelyek 36 V-os lítium-ion elektromos architektúrát használnak. A 4,4 Ah-s platform különösen fontos ott, ahol az akkumulátor kapacitása korlátozott, és a felhasználó a maximális hatótávnál nagyobbra értékeli az alacsony tömeget, az egyszerű töltést és a kompakt csomagot. A HSS elkerüli a széles körű kompatibilitási állításokat, mivel a robogóvázak, a vezérlőáramok és a töltési rendszerek jelentősen eltérnek az egyes modelleken. A legerősebb alkalmazási folyamat az, ha összehasonlítjuk a cél robogó meglévő akkumulátorát, tálca méreteit, aktuális igényét és töltőjét a javasolt 10S2P csomaggal, majd jóváhagyjuk a mintát a tényleges vezetési és töltési körülmények között, mielőtt nagyobb rendelést kapnánk.

Alkalmazás-stílusú látvány a kompakt elektromos robogó használatához. A jármű végső kompatibilitása rendszerszintű felülvizsgálatot igényel.

OEM / ODM testreszabás

A 36 V-os 4,4 Ah referenciaplatform kiindulópontként használható az OEM és a saját márkás programokhoz. A feszültség és a kapacitás a kapcsolódó projektekhez változtatható, míg a csatlakozó típusa, a vezeték hossza, a címke és a csomagolás az ügyfél robogójának vagy a piaci követelményeihez igazítható. A HSS azt javasolja, hogy ezeket a tételeket rögzítse a jóváhagyott mintarajzon, ahelyett, hogy informális értékesítési bizonylatként kezelné őket, mivel a csatlakozó polaritásában, a vezetékhosszban vagy a ház méretében még kis különbségek is problémákat okozhatnak a helyszíni telepítésben. Ez különösen fontos az importőrök és a forgalmazók számára, akiknek több tételre vonatkozó, következetes ismételt megrendelésekre van szükségük.

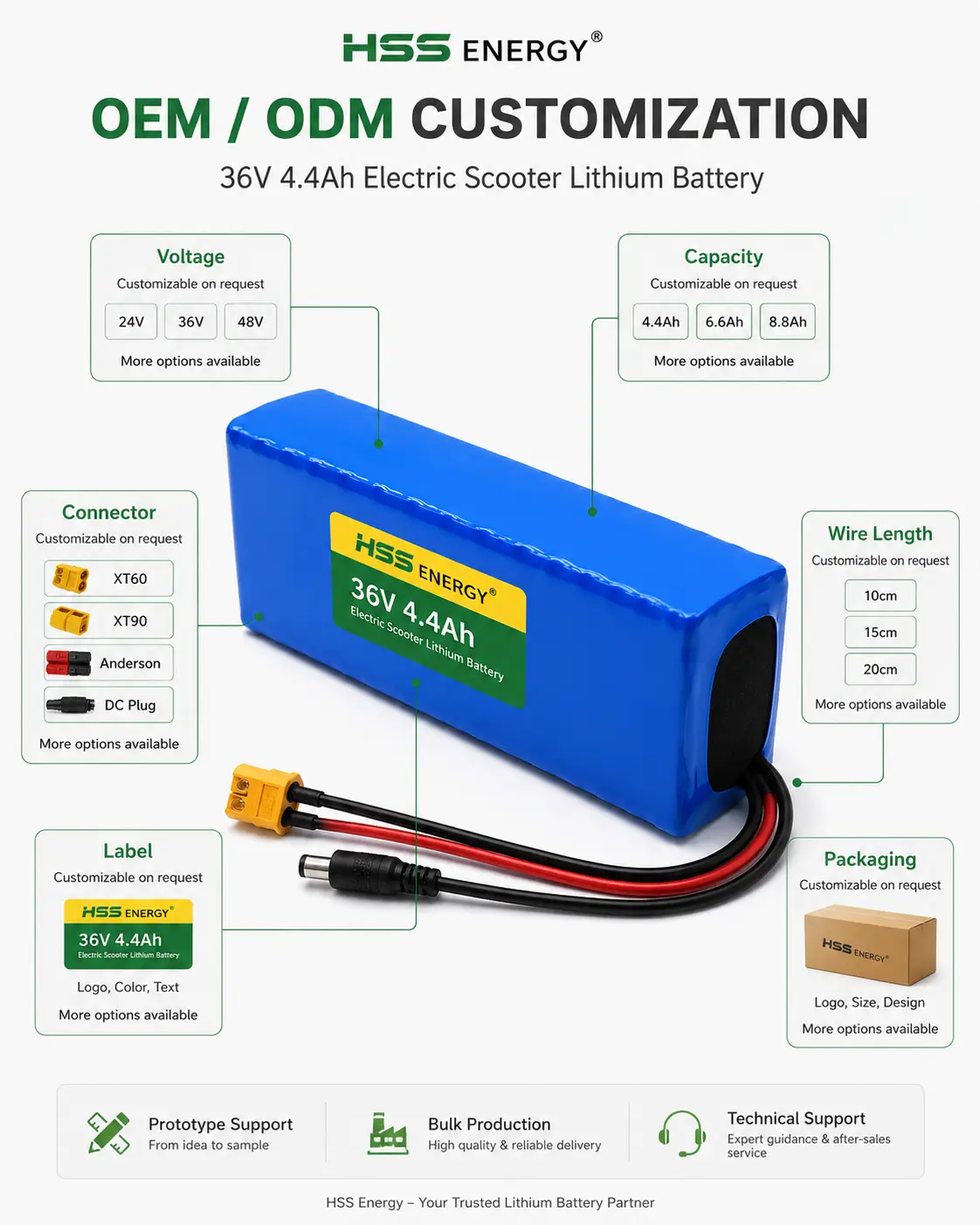

OEM / ODM testreszabási lehetőségek a feszültséghez, a kapacitáshoz, a csatlakozóhoz, a vezetékhosszhoz, a címkéhez és a csomagoláshoz.

Minőségellenőrzés, csomagolás és szállítás

Kis mobilitású akkumulátorok esetében az ismételhetőség ugyanolyan fontos, mint az első minta esetében. A beérkező cellák és alkatrészek ellenőrzése, ellenőrzött összeszerelés, végső elektromos tesztelés és védőcsomagolás segít csökkenteni a gyártási tételek közötti eltéréseket, és egyértelműbb elfogadási folyamatot tesz lehetővé az exportáló vásárlóknak. A mellékelt minőségi vizualizáció a gyártási kontextus anyagaként szolgál: bemutatja az ellenőrzés, az összeszerelés, a végső teszt és a csomagolási munkafolyamat típusát, amely támogathatja a terméket, de nem tekinthető a modell-specifikus tanúsítás bizonyítékának, kivéve, ha az egyezési jelentést a jóváhagyott akkumulátorkonfigurációhoz mellékelték.

Minőség-ellenőrzés, összeszerelés, végső teszt és csomagolási munkafolyamat.

A szükséglettől a tömeges gyártásig

Mit küldjünk gyorsabb árajánlatért

· Robogómárka/-modell és célpiac

· Eredeti akkumulátorcímke vagy feszültség-/kapacitásadatok

· Az elemtartó méretei és beépítési iránya

· Vezérlő folyamatos / csúcsáram

· Töltő kimeneti feszültsége és töltőáram

· Szükséges kimeneti csatlakozó és töltőcsatlakozó

· Polaritás, kábelhossz és vezetékhossz

· Várható futási idő / hatótáv és a versenyző terhelése

· Mintamennyiség és várható tömeges mennyiség

· OEM-címke/csomagolási követelmények

Gyakran Ismételt Kérdések

Mi a standard konfiguráció?

A jelenlegi referencia húsz 18650 2200 mAh-s lítium-ion cellát használ 10S2P konfigurációban, 36 V névleges feszültséget és 4,4 Ah névleges kapacitást biztosítva.

Mi a szabvány méret?

A szabványos referenciaméret körülbelül 188 × 40 × 68 mm. A végső méreteket továbbra is össze kell hasonlítani a robogó tényleges akkumulátortartójával.

Milyen töltési feszültséget használ egy 10S lítium-ion csomag?

A szabványos 10S lítium-ion architektúra 42 V-os teljes töltésreferenciát használ. A végső töltőt továbbra is a jóváhagyott cella- és BMS-konfigurációhoz kell igazítani.

A csatlakozót lehet cserélni?

Igen. A referencia képen XT60 kimenet és egyenáramú hordós töltőcsatlakozó látható, míg az XT90, Anderson és egyéb csatlakozóopciók áttekinthetők.

A vezeték hossza testreszabható?

Igen. A vezeték hossza, a kilépési irány és a kábel specifikációja a robogó telepítésének megfelelően állítható.

Ez az akkumulátor minden 36 V-os robogóra belefér?

Nem. A feszültség önmagában nem határozza meg a kompatibilitást. Az akkumulátor méreteit, a vezérlő áramát, a töltőprofilt, a csatlakozót és a polaritást felül kell vizsgálni.

Kérjen árajánlatot projektre

A 36 V-os 4,4 Ah-s elektromos robogó lítium akkumulátorhoz küldje el a HSS Energy-nek a robogó modelljét, az akkumulátorrekesz méreteit, a vezérlő áramát, a töltő adatait, a csatlakozó részleteit, a megcélzott utazási követelményeket és a rendelési mennyiséget. Ezután ellenőrizhetjük, hogy a 188 × 40 × 68 mm-es referenciaformátum megfelelő-e, meghatározhatjuk a BMS-t és az interfész irányát, és elkészíthetünk egy mintaspecifikációt, amelyet később meg lehet ismételni tömeges gyártáshoz.
