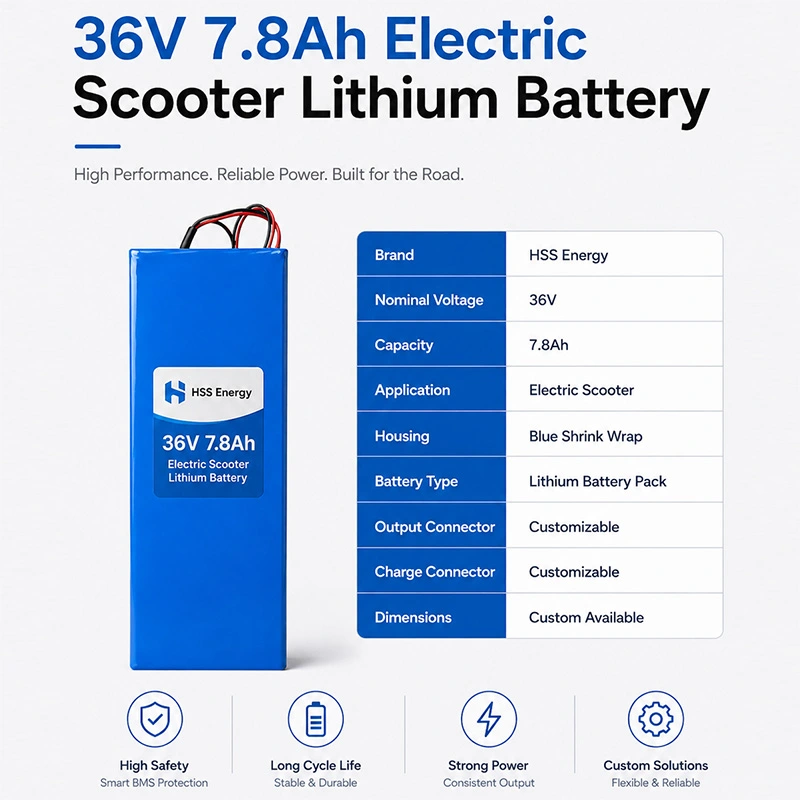

A 36 V-os 7,8 Ah elektromos robogó lítium akkumulátor a HSS Energy gyára, amelyet olyan kompakt elektromos robogókhoz terveztek, amelyeknek nagyobb energiatartalékra van szükségük anélkül, hogy teljesen más feszültségplatformra kellene áttérniük. A 10S3P szerkezet sorozatcsoportonként három párhuzamos 2600 mAh-s cellát használ, 7,8 Ah névleges kapacitást és körülbelül 280,8 Wh tárolt energiát biztosítva. A kisebb kapacitású 10S csomaghoz képest a kiegészítő párhuzamos cellacsoport több energiát biztosít a robogónak a napi ingázáshoz, és a kisülési terhelést is több cella között osztja meg. A normál csomag mérete 190 x 60 x 68 mm, míg az XT60 és a JST a leggyakoribb csatlakozóválasztás. A végső BMS-áramot, a kábel hosszát, a polaritást, a töltőt és a rögzítési távolságot még a minta lefagyása előtt meg kell vizsgálni a cél robogóhoz képest.
|
Tétel |
Specifikáció |
|
Termék neve |
36V 7,8Ah elektromos robogó lítium akkumulátor |
|
Márka |
HSS energia |
|
Névleges feszültség |
36V |
|
Névleges kapacitás |
7,8 Ah / 7800 mAh |
|
Névleges energia |
kb. 280,8 Wh |
|
Cell formátum |
18650 2600 mAh cella |
|
Cella konfigurációja |
10S3P |
|
Sejtmennyiség |
30 sejt |
|
Teljes töltési referencia |
42 V a hagyományos 10S lítium-ion architektúrához; a végső töltőnek meg kell egyeznie a jóváhagyott csomaggal |
|
Normál méret |
190 x 60 x 68 mm |
|
Általános csatlakozási lehetőségek |
XT60 és JST |
|
Vezeték hossza |
Személyre szabott a robogó vezetékezése és telepítése szerint |
|
BMS |
Projekt-specifikus; gyártás előtt megerősített áram- és védelmi beállítások |
|
Ciklus-élettartam referencia |
500 ciklus |
|
Külső kivitel |
Zsugorfólia stílusú csomag a mellékelt képeken; a végső szín / címke testreszabható |
|
Alkalmazás |
Elektromos robogók és megfelelő kompakt mobilitási projektek rendszerszintű felülvizsgálat után |
|
OEM / ODM |
Elérhető |
Specifikációs megjegyzés: a 190 x 60 x 68 mm-es méret a szokásos referencia ennél a konfigurációnál. A BMS végső áramának, a csatlakozó kivezetésének, a kábelhossznak, a töltőbeállításnak, a címkének és a projekt egyéb részleteinek követniük kell a jóváhagyott rajzot, anyagjegyzéket, műszaki megállapodást vagy PI-t.
A kompakt robogót korszerűsítő vásárlók gyakran hosszabb használati időt szeretnének anélkül, hogy a vezérlőt és a töltőt átterveznék egy magasabb feszültségű rendszer köré. A 10S3P struktúra a párhuzamos kapacitás növelésével kielégíti az igényeket, miközben megtartja ugyanazt a 36 V-os architektúrát. Gyakorlatilag egy 36 V-os, 7,8 Ah-s robogóakkumulátor 7,8 Ah-t és nagyjából 280,8 Wh névleges energiát ad a projektnek, ami erősebb lehetőséget kínál a napi ingázáshoz, a töltések közötti hosszabb szervizintervallumokhoz, vagy olyan felhasználókhoz, akiknek egyszerűen több üzemidőre van szükségük, mint a kisebb csomagok. A végső megtett távolság továbbra is a motor teljesítményétől, a versenyző súlyától, a sebességtől, az út lejtőjétől, a gumiabroncsnyomástól, a hőmérséklettől és a használható töltöttségi állapottól függ, ezért a HSS energiaplatformként kezeli az akkumulátort, és nem tesz közzé egy univerzális hatótávolságot.
Három párhuzamos cella többet változik, mint az Ah szám. A párhuzamos szerkezet a kisülési áramot több cellára osztja szét, és több tárolt energiát hoz létre, mint egy 10S2P elrendezés ugyanazt az egyedi cellacsaládot használva. Amikor a mérnöki csapatok értékelik a 36 V-os 7,8 Ah-s akkumulátorcsomagot, a fő előny az, hogy az akkumulátor hosszabb üzemciklust képes fenntartani, miközben megtartja ugyanazt a 10-es sorozatú feszültséget. A tényleges áramerősség továbbra is a kiválasztott 18650-es cellától, BMS-től, nikkelszerkezettől, kábeltől és csatlakozótól függ, ezért a vezérlő folyamatos és csúcsáramát még azelőtt biztosítani kell, hogy a HSS lefagyaná a gyártási tervet.
Ez a modell 18650 2600 mAh-s cella körül van meghatározva, nem pedig vegyes vagy nem meghatározott cellaszám, ami megkönnyíti a konfiguráció dokumentálását az OEM- és csereprojektekhez. A 30 cellával, amelyek 3 párhuzamos cellából álló 10 sorozatcsoportként vannak elrendezve, a csomag eléri a szükséges 7,8 Ah kapacitást egy egyszerű architektúrában. A 36 V-os 7,8 Ah-s lítium-ion akkumulátort összehasonlító ügyfelek számára ez a szerkezet hasznos alapot teremt a bejövő ellenőrzésekhez, a darabjegyzék-ellenőrzéshez és az ismételt gyártáshoz. A végső cellamárka vagy modell a projekt áttekintése során erősíthető meg, míg a 2600 mAh-s cellakapacitás és a 10S3P szerkezet továbbra is az oldal meghatározó elektromos elrendezése.
A megfelelő akkumulátor továbbra is használhatatlanná válhat, ha a csatlakozócsalád, a polaritás vagy a kábelkimenet nem egyezik a robogóval. Az XT60 és a JST a közös interfész-irányok ehhez a 7,8 Ah-s modellhez, de a végső választásnak a jármű oldali csatlakozóját és a tényleges robogó aktuális követelményeit kell követnie. Ha egy projekt 36 V-os 7800 mAh-s lítium akkumulátort határoz meg, a HSS ellenőrizheti a csatlakozó típusát, a tű definícióját, a polaritást, a vezeték hosszát és a vezeték hosszát a minta kiadása előtt. Ez különösen fontos a cserecsatornák esetében, ahol két vizuálisan hasonló csomag eltérő dugót vagy vezetékelvezetést használhat, még akkor is, ha a feszültség és a kapacitás azonos.
A ciklus élettartamát a cella minősége, a kisülési mélység, a töltési feszültség, a hőmérséklet, az áramerősség és a tárolási körülmények befolyásolják, ezért az 500-as ciklusszámot nem ígéretként, hanem termékreferenciaként kell kezelni minden lovaglási mintánál. Egy 7,8 Ah-s elektromos robogóakkumulátor esetén a megfelelő töltő használata, a szükségtelen túltöltés elkerülése és a csomag túlzott hőtől való távoltartása segíthet megőrizni a használható kapacitást az idő múlásával. Az OEM vásárlók számára a HSS zárolhatja a töltőigényt és a védelmi beállításokat a jóváhagyott műszaki specifikációban, így az akkumulátort, a BMS-t és a töltési módot különálló komponensek helyett egy rendszerként értékeli.
A 190 x 60 x 68 mm-es normál méret konkrét mechanikai kiindulópontot ad az ügyfeleknek, és különösen hasznos a csereterület összehasonlításakor vagy új elemrekesz tervezésekor. Ennek ellenére a teljes méretek önmagukban nem igazolják az illeszkedést. A csatlakozó hézagát, a vezetékkilépést, a rögzítési nyomást, a fedélzeti hézagot és a szerviz hozzáférést is ellenőrizni kell. Emiatt a HSS azt javasolja, hogy a tömeges gyártás előtt ellenőrizze az akkumulátorrekeszt rajzon vagy eredeti mintán, különösen akkor, ha a robogó keskeny fedélzetű, vagy a vezetékeknek rögzített irányból kell kilépniük.
A 36 V-os 7,8 Ah-s platform a legmegfelelőbb kompakt ingázó robogókhoz és csereprojektekhez, ahol az ügyfelek több energiát szeretnének, mint egy kisebb, 4,4 Ah-s osztályú akkumulátor, de még mindig egy viszonylag szűk akkumulátorrekeszben kell maradniuk. Praktikus, közepes kapacitású megoldás a napi ingázáshoz, csatornák javításához, mérsékelt útvonalhosszúságú bérelhető vagy szervizflottákhoz, valamint a 190 x 60 x 68 mm-es referenciaborítékot is befogadó OEM robogókhoz. A helyes alkalmazást továbbra is a vezérlő igénye, a lovas és a hasznos teher körülményei, a terep és a töltési ütemezés alapján kell ellenőrizni, nem pedig a kapacitás alapján.
|
Csatlakozó XT60 / JST és egyéb projektspecifikus lehetőségek |
Vezeték hossza A robogó vezetékezéséhez és kábelútjához igazítva |
BMS A védelem és az aktuális beállítások illeszkednek a vezérlőhöz |
|
Címke / Márka OEM / ODM logó, szín és információ |
Csomagolás A projekt- és exportcsomagolás testreszabható |
Méretek Normál 190 x 60 x 68 mm; más méretek projekt szerint felülvizsgálva |
|
A 7,8 Ah-t érdemes kiértékelni, mikor |
Fontolja meg a másik konfigurációt Mikor |
|
A robogónak több üzemidőre van szüksége, mint amennyit egy kisebb kapacitású 36 V-os akkumulátor biztosít. |
Az akkumulátorrekeszbe nem fér bele a 190 x 60 x 68 mm-es normál boríték. |
|
A jármű már kompatibilis 36V / 10S elektromos architektúrát használ. |
A töltő vagy a vezérlő egy másik sorozat architektúrája alapján készült. |
|
A projekt 280,8 Wh névleges energiát élvez, anélkül, hogy magasabb feszültségre váltana. |
Az útvonal lényegesen több energiát igényel, mint amennyit a 7,8 Ah osztály képes biztosítani. |
|
XT60, JST vagy projektspecifikus csatlakozó illeszthető a robogóra. |
A szükséges áramerősség meghaladja a jóváhagyott cella/BMS/csatlakozó kialakítás gyakorlati képességét. |
|
1 Share Scooter adatok Akku férőhely, vezérlő, töltő, csatlakozó, mennyiség |
2 Erősítse meg az akkumulátortervet 10S3P, BMS, vezetékhossz, interfész, címke |
3 Minta értékelése Illeszkedés, töltés, aktuális viselkedés, futásidő |
4 Lefagyasztani a termelést Jóváhagyott rajz, BOM, QC és csomagolás |
· Robogómárka/-modell és célpiac
· Az elemtartó rekesz rajza vagy a rendelkezésre álló maximális méretek
· Vezérlő folyamatos és csúcsáram
· Meglévő töltőfeszültség/áram és csatlakozó
· Preferált kimeneti csatlakozó: XT60, JST vagy más
· A szükséges vezetékhossz és a kábel kimeneti iránya
· Cél lovaglási idő / elvárt távolság
· Mintamennyiség és várható tömeges mennyiség
Minőségellenőrzés, összeszerelés, végső tesztelés, csomagolás és szállítási kép.
18650 2600 mAh cellát használ 10S3P elrendezésben, összesen 30 cellát és 7,8 Ah névleges kapacitást.
A normál referenciaméret 190 x 60 x 68 mm. A végső illeszkedést továbbra is ellenőrizni kell a robogó akkumulátorrekeszéhez és a csatlakozó hézagához képest.
Az XT60 és a JST a közös csatlakozóirányok ennél a modellnél. A végső csatlakozónak, a polaritásnak, a vezeték hosszának és a vezeték hosszának követnie kell a cél robogót.
A hagyományos 10S lítium-ion architektúra esetében a 42 V a tipikus teljes töltési referencia. A végső töltőnek meg kell egyeznie a jóváhagyott cella és BMS konfigurációval.
A termék referenciaértéke 500 ciklus. A tényleges ciklus élettartama a töltéstől, a kisütés mélységétől, az áramerősségtől, a hőmérséklettől, a tárolási és működési feltételektől függ.
Nem. A feszültség és a kapacitás önmagában nem garantálja a kompatibilitást. Az akkumulátor kapacitása, az aktuális igény, a töltő, a csatlakozó és a vezetékek áttekintése szükséges.
