A 48 V-os, 250 Ah-s lakóautó-akkumulátort beszerző ügyfelek használhatják a HSS Energy gyár LiFePO4 platformját a nagyobb teljesítményű, 48 V-os házrendszerek köré épített lakóautókhoz és lakóautókhoz, 58,4 V-os töltési feszültségreferenciával, -20 és 60 °C közötti működési tartománnyal, valamint több párhuzamos csatlakozás és OEM-projekt támogatásával.
A HSS Energy Factory által közvetlenül értékesített 48 V-os, 250 Ah-s lakóautó-akkumulátort olyan B2B lakóautó- és lakóautó-projektekhez tervezték, amelyek 48 V-os háztáp-architektúrát használnak nagyobb inverterterheléshez, napelemes töltéshez, szárazföldi áramellátáshoz és bővíthető akkumulátortelepekhez. A végső kiválasztásnak meg kell erősítenie az inverter, töltő, DC-DC, kábel/védelem, telepítés és párhuzamos bank követelményeit.
Elsődleges termékszerep: nagyobb teljesítményű, inverterközpontú, 48 V-os lakóautó-ház-teljesítmény architektúra. vásárlók kompromisszuma: a kompatibilis 48V-os töltő/inverter hardvert és a segédfeszültség-átalakítást egyetlen elektromos rendszerként kell megtervezni.
Legfontosabb specifikációk
Paraméter
Forrás által támogatott érték / megerősítés
Modell
FUQ0-03P
Akkumulátor kémia
LiFePO4
Feszültség osztály
48V
Névleges kapacitás
250 Ah
Töltőfeszültség
58,4V
Üzemi hőmérséklet
-20°C és 60°C között
Párhuzamos támogatás
Több csomagot támogat párhuzamosan
Névleges energia
Erősítse meg a jóváhagyott FUQ0-03P csomagspecifikációt
Maximális töltő/kisütési áram
Erősítse meg a jóváhagyott BMS-t és a projektkonfigurációt
Méretek / Súly
Erősítse meg a jóváhagyott FUQ0-03P konfigurációt
Miért érdemes 48 V-os architektúrát nagyobb teljesítményű lakóautó-terhelésekhez?
A 48 V-os RV lítium akkumulátorrendszer köré épített projekteknél a magasabb egyenáramú buszfeszültség csökkentheti az áramerősséget ugyanazon a teljesítmény mellett, mint az alacsonyabb feszültségű architektúráknál. Ez támogatja a kábelek, gyűjtősínek és feszültségesések tervezését nagyobb inverterterhelések esetén, míg az inverter névleges értéke, a biztosítékok védelme, a csatlakozók határértékei és a termikus tervezés továbbra is projektszintű érvényesítést igényel.
24V osztályú bank
Ugyanazon P terhelési teljesítmény esetén: I ≈ P / V
Magasabb áramút
48V osztályú bank
Ugyanazon P terhelési teljesítmény esetén: I ≈ P / V
kb. fele áram vs 24V azonos teljesítmény mellett, veszteségek előtt
Tervezési fókusz: a kábelméret, a feszültségesés és a védelmi terhelés hamarabb emelkedik alacsonyabb feszültség mellett.
Tervezési fókusz: az alacsonyabb áramerősség segíthet a kábel/gyűjtősín tervezésében, de minden berendezésnek továbbra is 48 V-os kompatibilisnek kell lennie.
Csak építészeti elv: a tényleges áramerősség az üzemi feszültségtől, a hatásfoktól és a terhelési profiltól függ. Ez az összehasonlítás nem a FUQ0-03P futásidejű vagy áramkorlát-specifikációja.
LiFePO4 kémia ismételt háztartási kerékpározáshoz
A lakóautó-projektekhez készült 48 V-os LiFePO4-akkumulátor ciklus-orientált ház-tápegységként használható hűtéshez, szivattyúkhoz, világításhoz, elektronikához és inverteres váltóáramú terhelésekhez. A végső BMS-küszöbök, a töltőprofil, az alacsony hőmérsékletű töltési stratégia és a védelmi beállítások a jóváhagyott rendszerkonfigurációt követik.

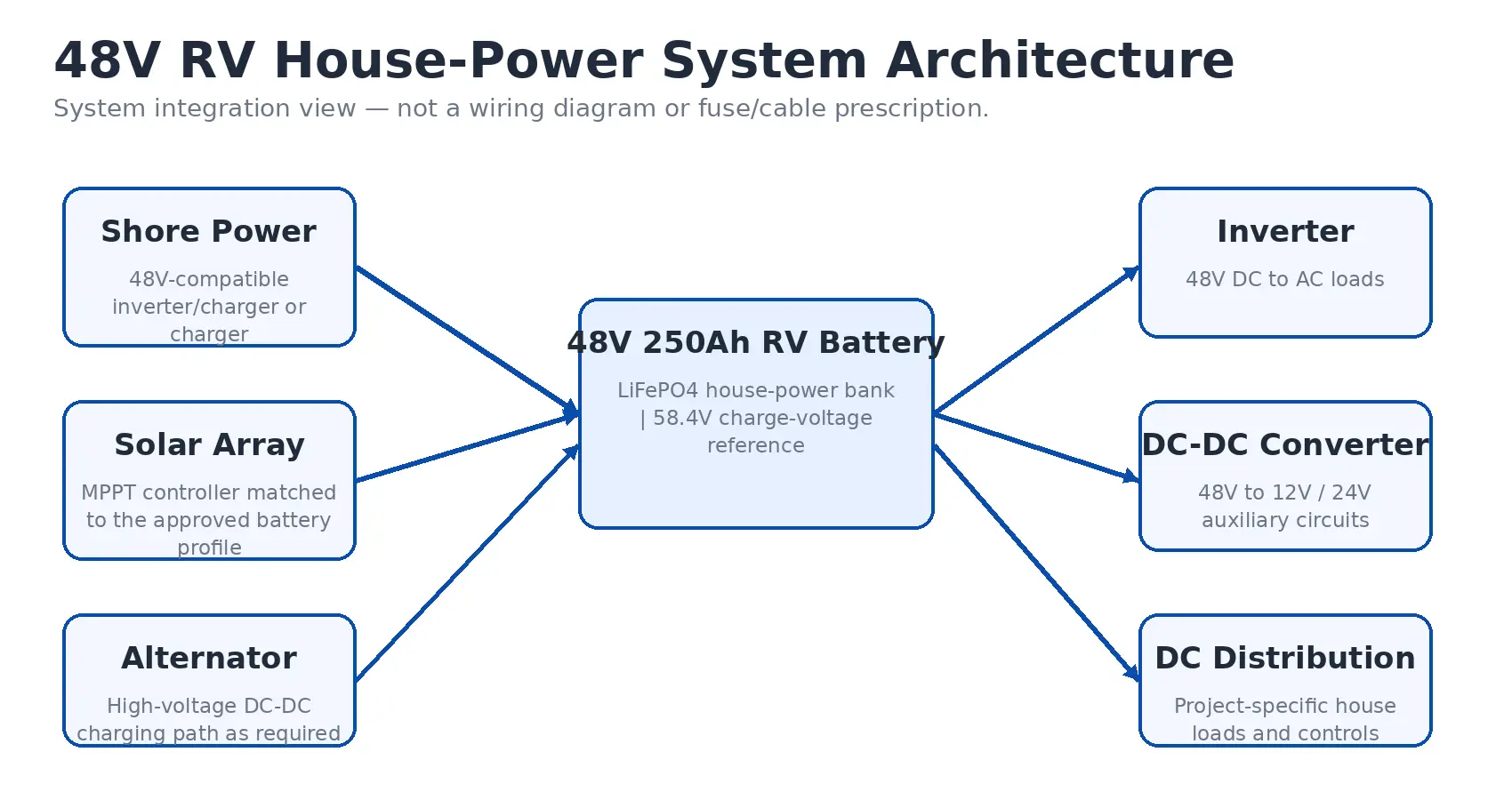

RV House-Power System integráció
A 48 V-os lakóautó akkumulátorát a teljes fedélzeti elektromos architektúra részeként kell értékelni, nem pedig önálló kapacitásszámként. Tekintse át a parti töltést, a napelemes MPPT-t, a generátor/DC-DC töltést, az inverter bemenetet, a szervizleválasztókat, a kábelvédelmet és a meglévő 12 V-os vagy 24 V-os áramkörökhöz szükséges átalakításokat.
A rendszer felépítése szemléletes. A végső töltő, MPPT, DC-DC, biztosíték, kábel és inverter beállításai követik a jóváhagyott projekttervet.
Tervezze meg a 250 Ah kapacitást a napi energiaigény körül
Kezelje a 250 Ah-t kapacitástervezési bemenetként, ne pedig fix futásidejű ígéretként. A bank véglegesítése előtt becsülje meg az egyenáramú terheléseket, az inverteres váltóáramú terheléseket, a hűtést, a szivattyúkat, az elektronikát, a HVAC-terhelést, a tartalék tartalékot, a felhasználható töltési állapot ablakát, az inverter hatékonyságát és a rendelkezésre álló töltési energiát.
Fit Review bemenetek árajánlat előtt
Inverter és AC terhelések
Folyamatos / túlfeszültség-inverter névleges teljesítmény, várhatóan nagy igénybevételű készülékek és tervezett munkaciklus.
Töltőforrások
Shore töltő vagy inverter-töltő, napelemes MPPT és generátor / DC-DC töltő hardver.
Egyenáramú segédterhelések
12 V-os vagy 24 V-os áramkörök, amelyek átalakítást igényelnek a 48 V-os háztáp buszról.
Telepítés és szerviz
Elemtartó rekesz, terminálhozzáférés, kábelvezetés, szervizleválasztás és tervezett csomagmennyiség.
Akkumulátorbank tervezés és lakóautó-integráció
A 48 V-os lakóautó-akkumulátor-rendszer központi tápegységet biztosít a nagyobb inverterterheléshez, míg a tervezett DC-DC átalakítók alacsonyabb feszültségű segédáramköröket látnak el. A generátor töltési stratégiáját, a parti energia hardvert, a szoláris architektúrát és a szolgáltatásvédelmet együtt kell felülvizsgálni az akkumulátorbank jóváhagyása előtt.

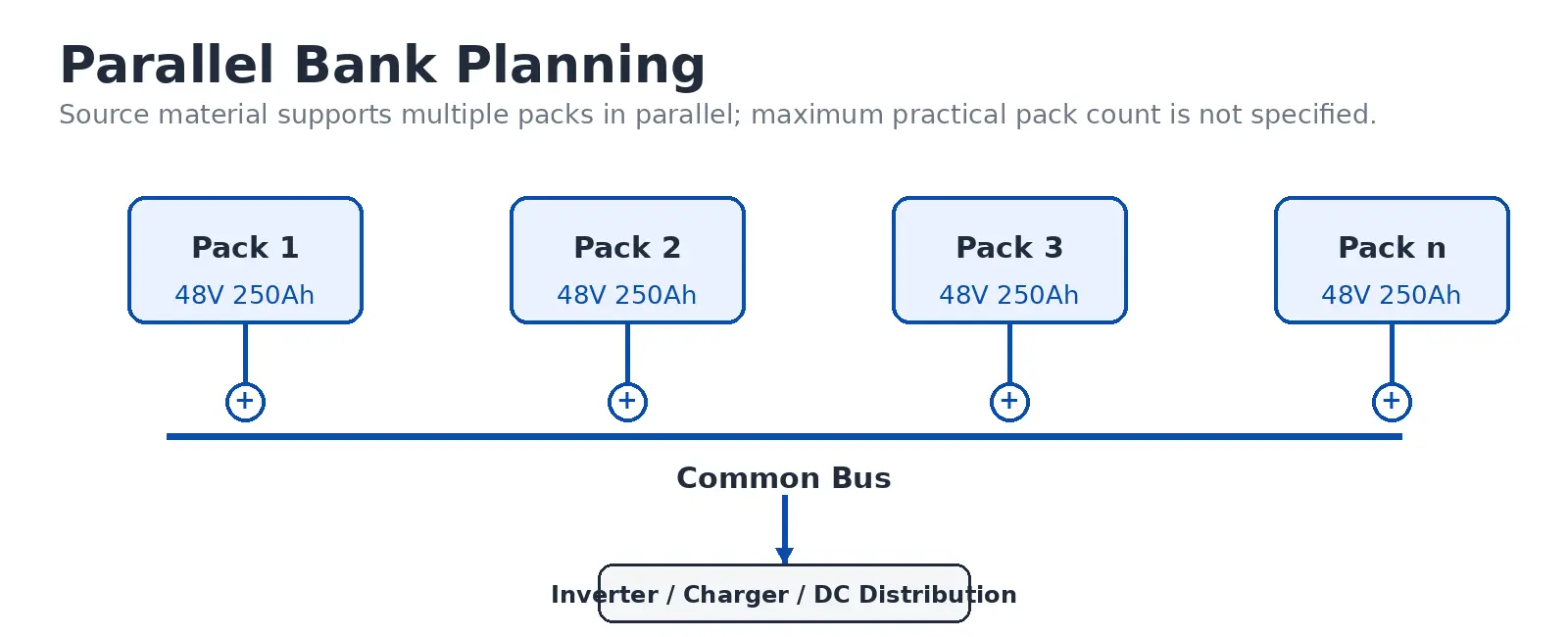

Párhuzamos terjeszkedés tervezése
A forrásspecifikáció támogatja több csomag párhuzamos használatát, de a maximális gyakorlati csomagszám nincs megadva. A bank véglegesítése előtt határozza meg a csomagmennyiséget, a kiegyenlített összekapcsolásokat, ahol alkalmazható, az egyedi védelmet, a közös busz kialakítását, a töltőkapacitást, a szolgáltatáshoz való hozzáférést és a BMS-kompatibilitást.
Csak tervezési diagram. A biztosíték végső értékei, a kábelméretek, a gyűjtősín-értékek és a maximális csomagmennyiség a jóváhagyott BMS-től és az elektromos tervezéstől függ.

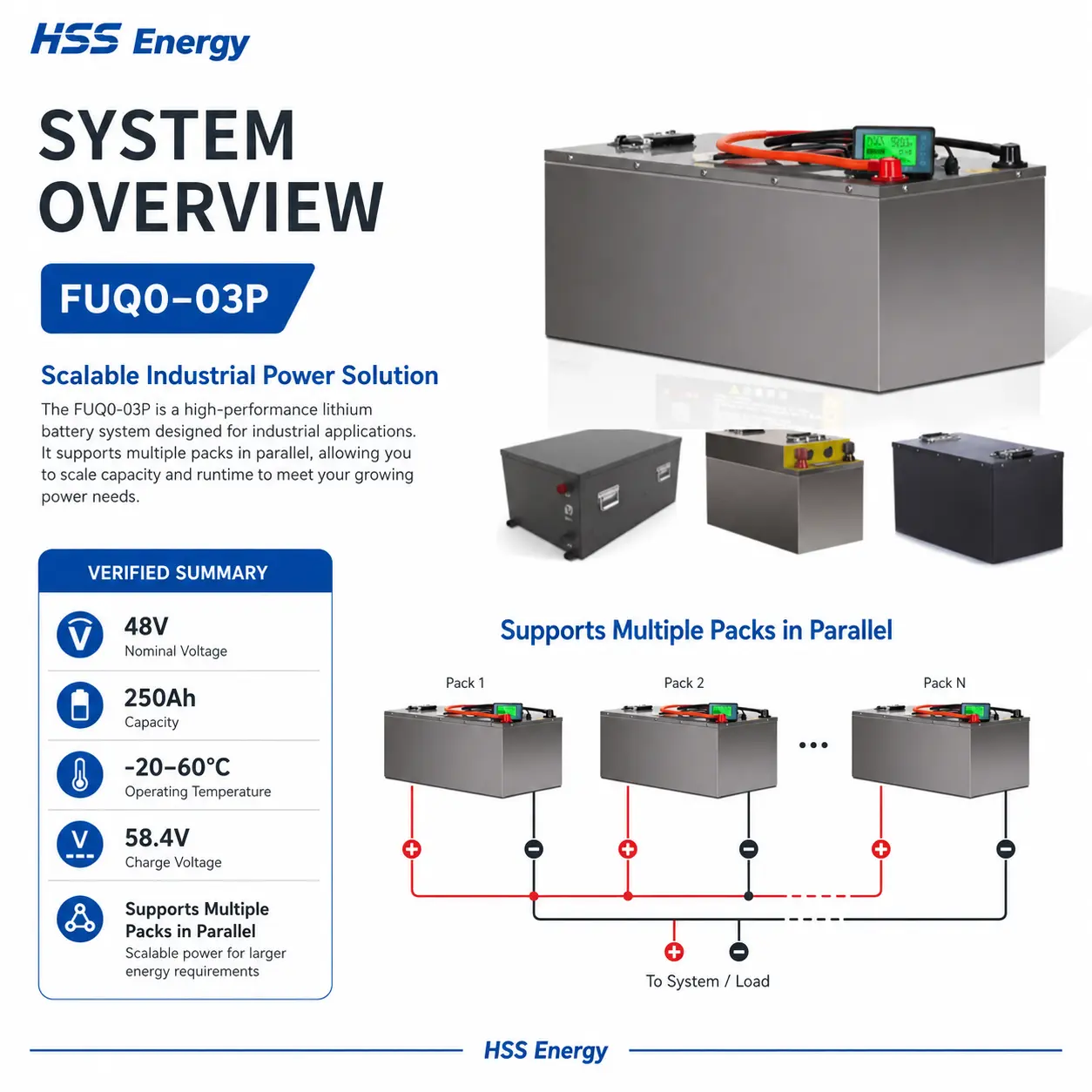

Felhasználó által biztosított FUQ0-03P rendszerreferencia
A mellékelt FUQ0-03P referenciakép a termék bizonyítékaként megmaradt. Az alkalmazásra való alkalmasságot a jóváhagyott lakóautó-projekt konfigurációja igazolja.

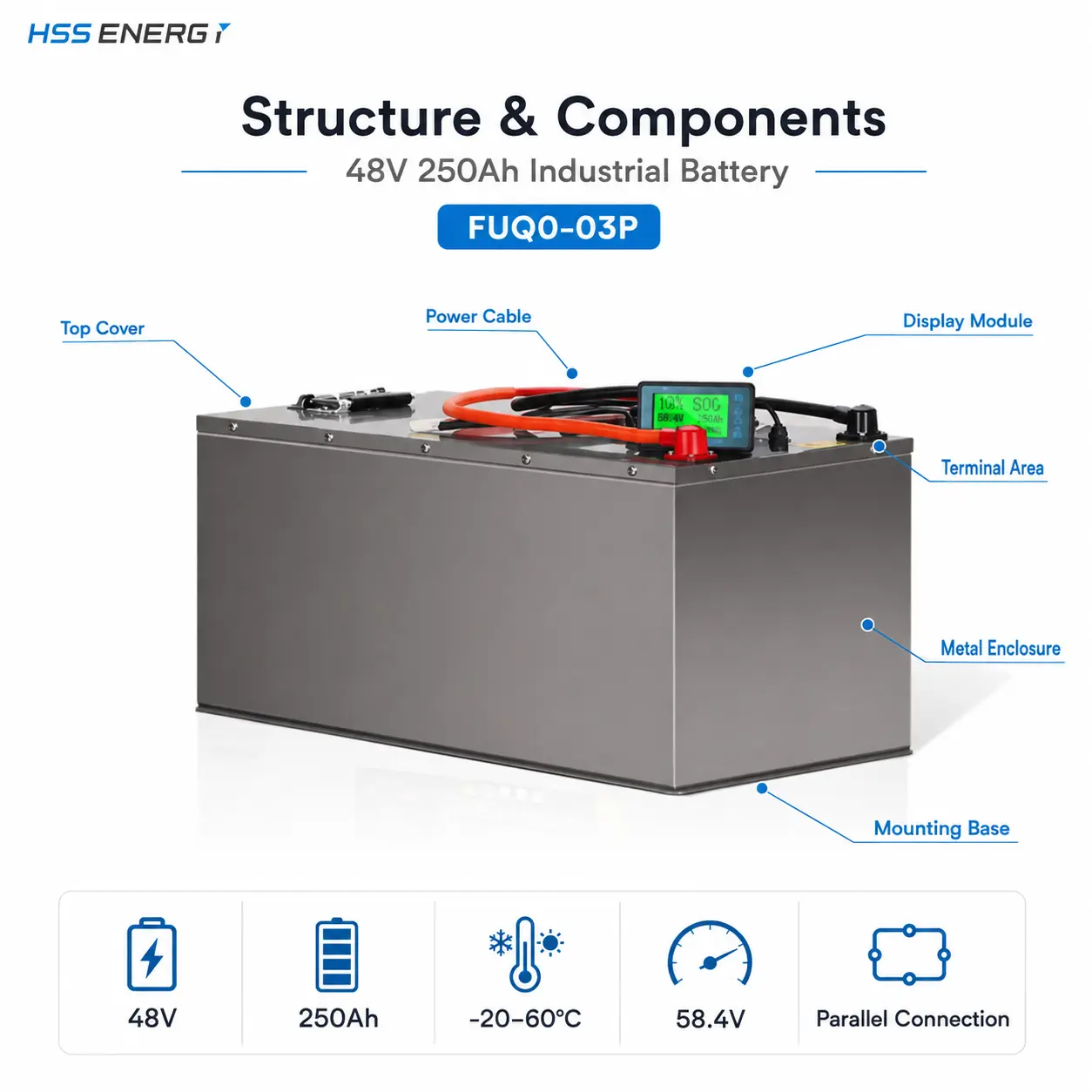

Szerkezet, komponensek és konfigurációvezérlés
A felhasználó által biztosított FUQ0-03P szerkezeti hivatkozás, amely a burkolatot, a tápkábelt, a kijelzőmodult, a csatlakozóterületet és a rögzítőalapot mutatja.
OEM / ODM konfiguráció áttekintése
Elektromos interfész
Feszültség / töltési feszültség követelmények, csatlakozó vagy kapocs elrendezés, kábelelvezetés és jóváhagyott BMS beállítások.
Tok és telepítés
A ház méretei, a szerelés módja, a szerviz hozzáférés és a jármű beszerelési korlátai.
Párhuzamos banki terv
Csomagmennyiség, közös busz, védelmi stratégia, töltési kapacitás és kábelszimmetria adott esetben.
A minta vagy a műszaki konfiguráció jóváhagyása után a HSS Energy rögzítheti a jóváhagyott modellt, a házat, a terminál- vagy csatlakozóelrendezést, a töltési feszültség követelményeit, a párhuzamos banktervet, a címkét és a csomagolási követelményeket az ismételt rendelések konzisztenciájának támogatása érdekében.

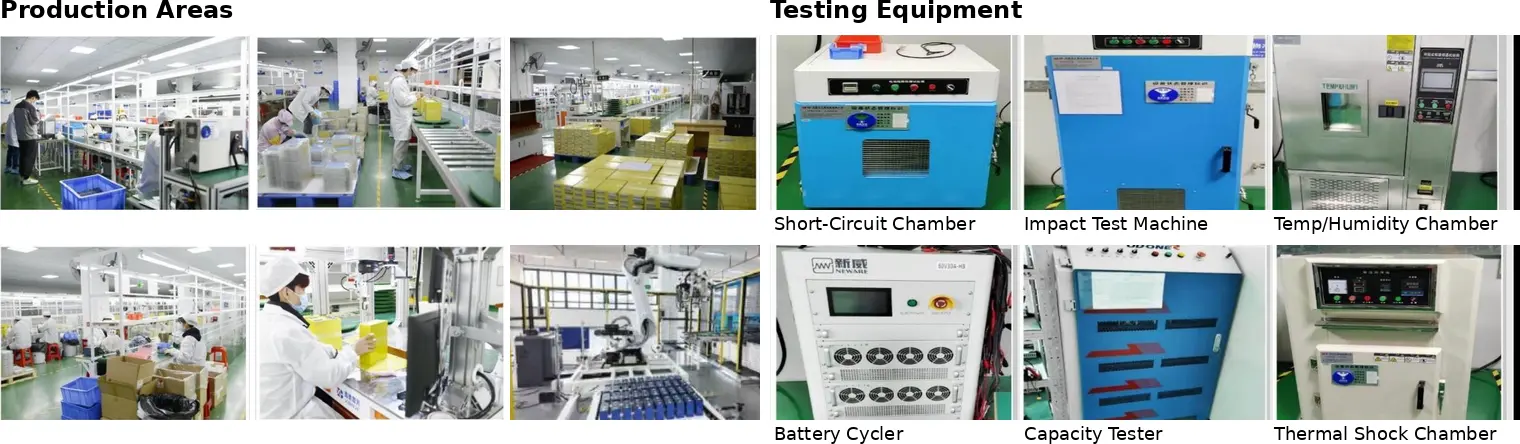

Gyártás és minőségellenőrzés
A gyártási területre és a vizsgálóberendezésekre vonatkozó bizonyítékokat a HSS Energy szolgáltatta. A berendezések rendelkezésre állása önmagában nem minősül modellspecifikus FUQ0-03P teszteredménynek.
A HSS Energy akkumulátorgyártási területeket és több tesztelőeszközt tart fenn, amelyek támogatják a szállítói képességekkel, a folyamatokkal és a dokumentációval kapcsolatos megbeszéléseket. A modell-specifikus teszteredmények akkor jelennek meg, ha az alkalmazandó jelentés hatóköre megegyezik a jóváhagyott FUQ0-03P konfigurációval.
Tanúsítvány és dokumentáció áttekintése
A vállalati szintű UL, CE, IEC, BIS, UN38.3, ISO 9001, leejtési teszt és egyéb dokumentáció áttekinthető a végső megrendelt modell és a célpiac alapján. A termékhez csak akkor rendelhető dokumentum, ha a tanúsítvány vagy a jelentés hatálya megegyezik a jóváhagyott akkumulátorkonfigurációval.
ügyfelek döntési pillanatképe
· Válassza a 48 V-ot, ha a lakóautó-projektet valóban a nagyobb feszültségű ház teljesítményű architektúrájára és nagyobb inverterterhelésekre tervezték.
· A végső jóváhagyás előtt erősítse meg az 58,4 V-os töltőfeszültség referenciát minden töltőforráshoz képest.
· Tervezze meg a 48 V-ról 12 V-ra vagy 48 V-ról 24 V-ra való átalakítást olyan segédáramkörökhöz, amelyek nem működhetnek közvetlenül a fő bankról.
· A 250 Ah-t kezelje méretezési bemenetként; A tényleges üzemidő a terhelési profiltól, az inverter hatékonyságától, a használható töltöttségi állapottól, a hőmérséklettől és a töltési stratégiától függ.
· Több csomag rendelése előtt határozza meg a párhuzamos bank architektúráját, a közös buszt, a védelmet és a kábelelrendezést.
