Egyedi lítium akkumulátor megoldások

Az egyedi lítium akkumulátor projekt a berendezéssel kezdődik. Az üzemi feszültség, az üzemidő, a folyamatos és csúcsterhelés, a rendelkezésre álló telepítési hely, a töltési mód, az üzemi környezet és a megfelelőségi követelmények határozzák meg az akkumulátor végső architektúráját. A HSS Energy támogatja az akkumulátorfejlesztést a cellák és a BMS kiválasztásától a prototípuson, az eszköz validáláson és a gyártáson át.

1. Kezdje az Eszközigényekkel

A szabványos akkumulátor-specifikáció csak akkor hasznos, ha megfelel a berendezésnek. A cella kiválasztása előtt a projektnek meg kell határoznia az elektromos terhelést és a mechanikai határértékeket, amelyeken belül az akkumulátornak működnie kell.

· Üzemi feszültség és megengedett feszültségtartomány

· Szükséges futási idő vagy célenergia

· Átlagos, folyamatos és csúcsterhelési áram

· Az akkumulátor maximális mérete és súlya

· Töltési mód és töltési felület

· Működési és tárolási hőmérséklet

· Célország és minősítési követelmények

· Várható minta és gyártási mennyiség

2. Gyors egyedi akkumulátor döntési fa

3. Kémia és sejtszelekció

Kis és közepes egyedi lítium-ion projektek esetén a cellák között szerepelhetnek olyan elismert gyártók A osztályú cellái, mint az EVE, DMEGC, BAK, LG és Samsung, a projekt elektromos, méretbeli, tanúsítási és ellátási követelményeitől függően.

A cella márka csak az egyik kiválasztási tényező. A kapacitás konzisztenciáját, a belső ellenállást, a kisülési képességet, az üzemi hőmérsékletet, a méretet, a ciklusigényt és az ellátás folytonosságát együtt értékelik.

4. Feszültség- és csomagarchitektúra

A feszültség az indító architektúra, nem a teljes akkumulátor specifikáció. A kapacitást, az aktuális képességet, a cellaformátumot, a BMS-t, a csomag méreteit és a csatlakozót továbbra is az eszközhöz kell igazítani.

5. BMS és védelmi tervezés

A BMS konfigurációt az akkumulátor architektúra és a felszerelési követelmények alapján választják ki. A szabványos védelmi funkciók a következők lehetnek:

· Túltöltés elleni védelem

· Túlkisülés elleni védelem

· Túlmelegedés elleni védelem

· Rövidzárlat elleni védelem

· Túláramvédelem, ahol szükséges

· Cellakiegyenlítés és hőmérséklet-felügyelet a tervezés szerint

A kommunikáció opcionális, és a berendezés interfészének megfelelően van kiválasztva. A rendelkezésre álló projektopciók között szerepelhet a Bluetooth, az RS485 és a CAN. BMS fejlesztés vagy protokoll adaptáció támogatható ott, ahol a projekt testreszabott vezérlési stratégiát igényel.

6. Mechanikai, ház és interfész testreszabása

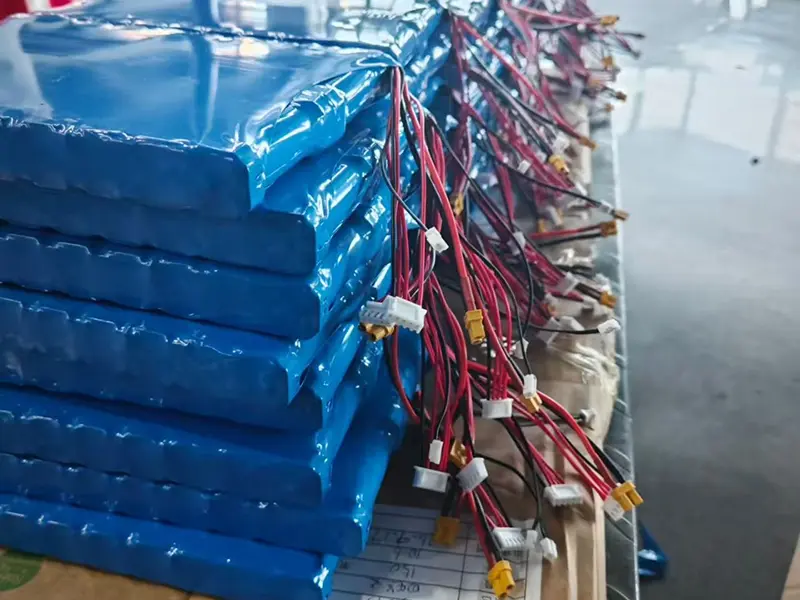

Egyedi akkumulátorcsomagok projektspecifikus kábelekkel és csatlakozókkal, gyártásra előkészítve

7. Alkalmazás-specifikus akkumulátortechnika

Három valós projekt szemlélteti a különböző testreszabási prioritásokat: elektromos és csatlakozók illesztése, BMS kommunikációs integráció és nagyáramú mechanikai testreszabás. Az ügyfelek személyazonosságát nem hozzák nyilvánosságra.

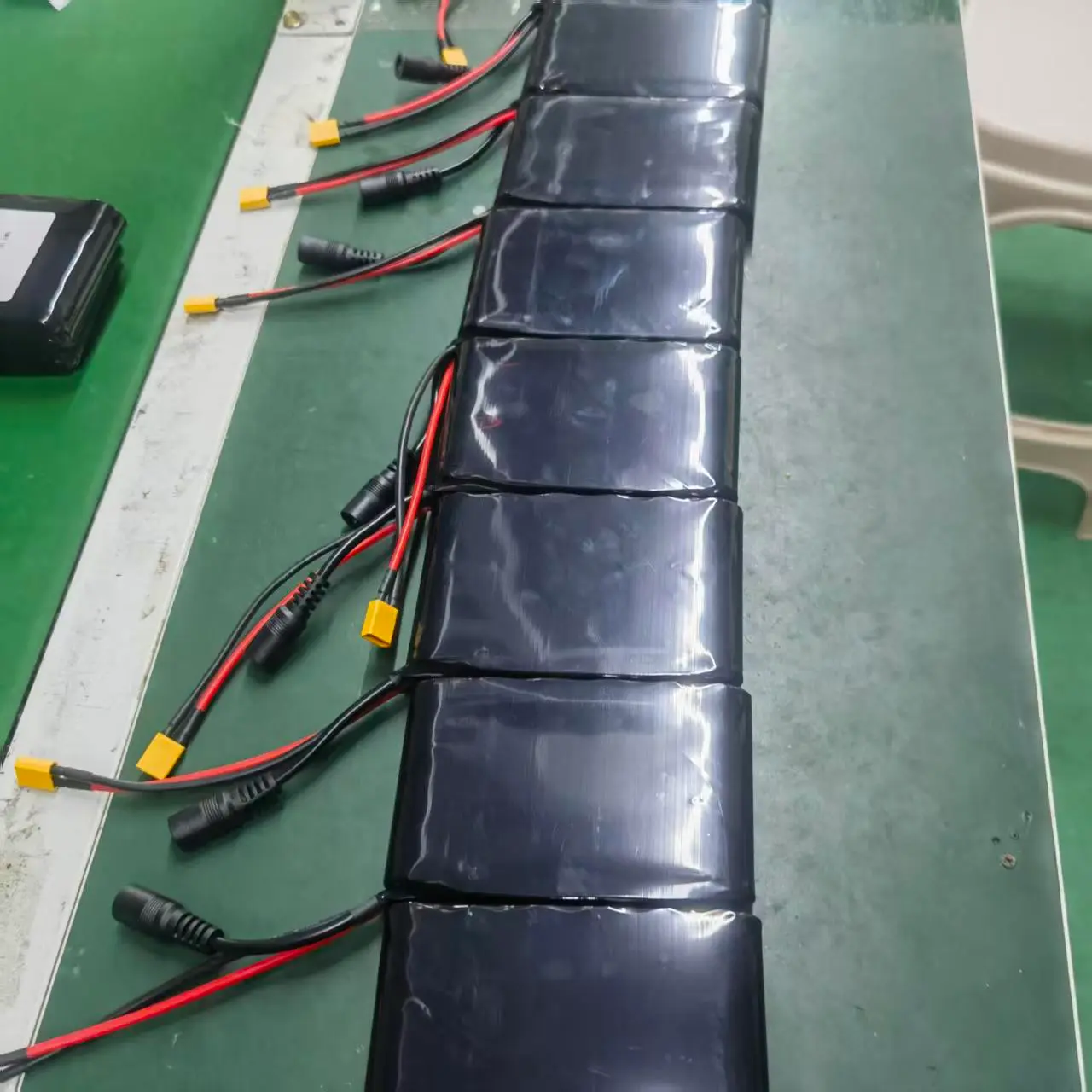

Case 01 — 11,1V 3Ah egyedi lítium akkumulátor csomag

Elektromos terhelés és kétcsatlakozós testreszabás

11,1 V 3 Ah-s csomagok kötegelt gyártása DC és XT60 interfésszel.

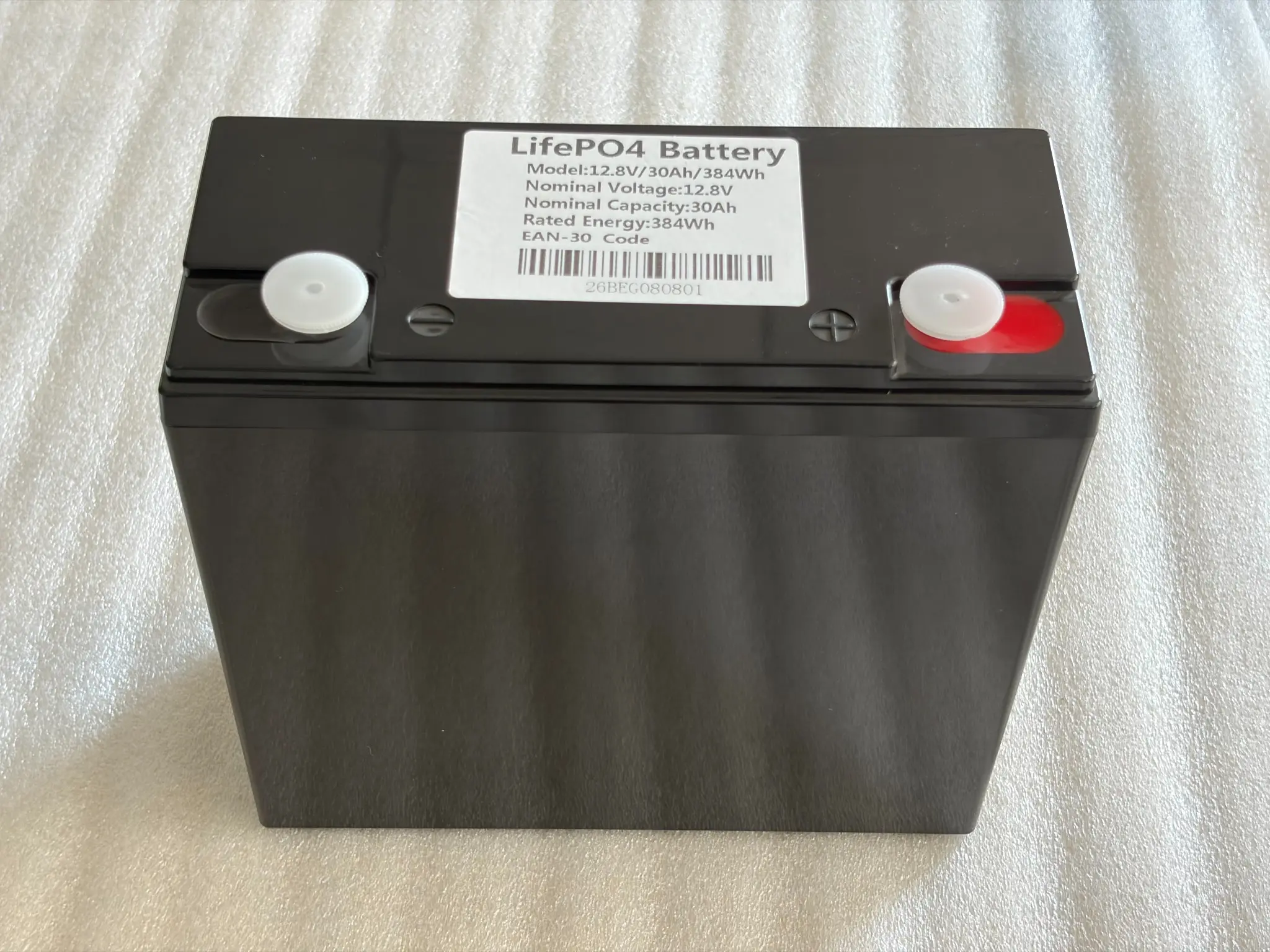

Case 02 — 12,8V 30Ah LiFePO4 akkumulátor

BMS és Bluetooth kommunikáció testreszabása

12.8V 30Ah LiFePO4 akkumulátor 60A BMS-sel és Bluetooth kommunikációval.

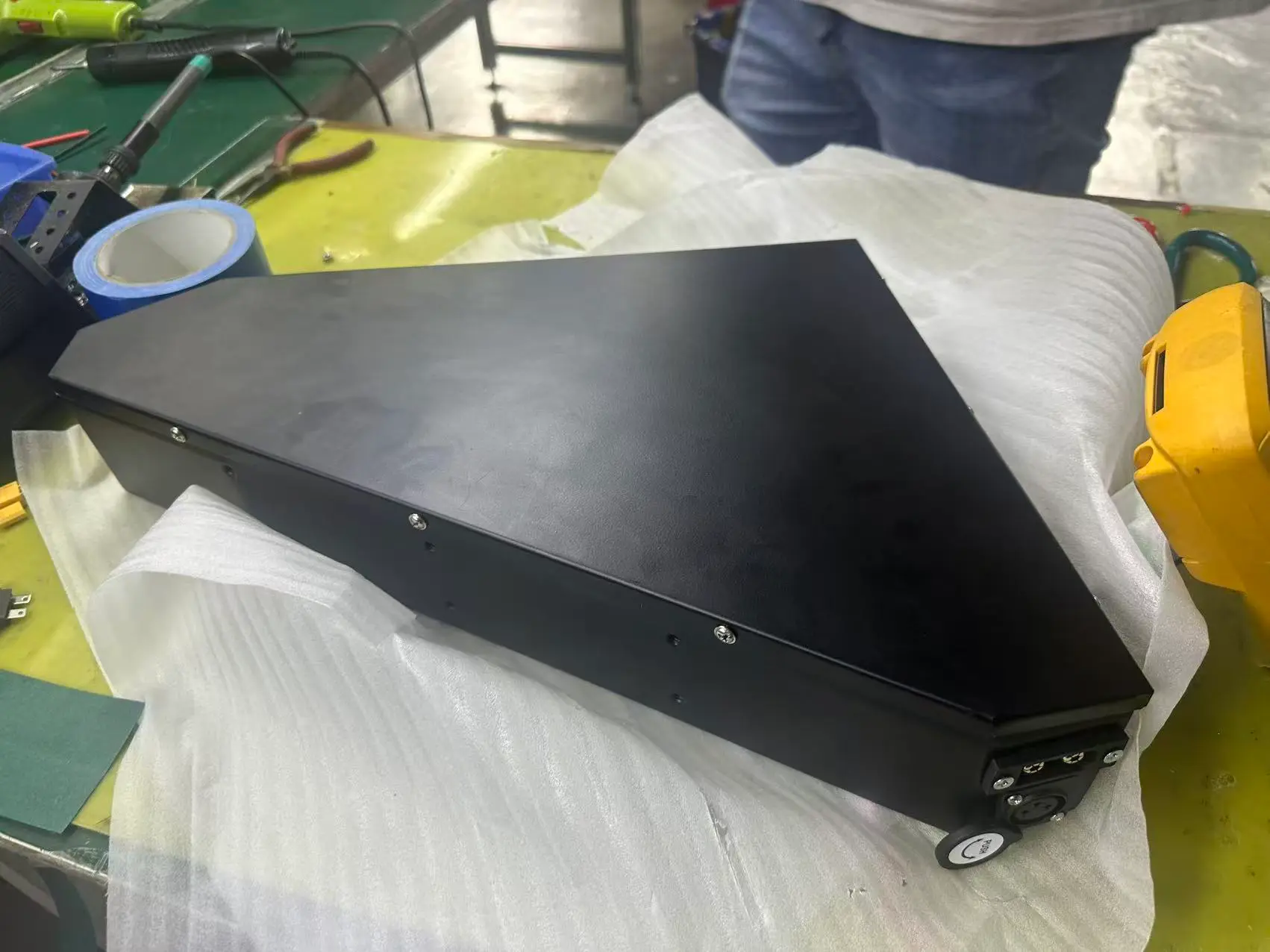

Case 03 — 72V 25Ah egyedi formájú akkumulátorcsomag

Nagyáramú kimenet és speciális mechanikai alaktényező

72V 25Ah egyedi alakú akkumulátorcsomag 150A folyamatos kisüléssel és QS10 interfésszel.

Ezek az esetek azt mutatják meg, hogy a feszültség, az áramerősség, a BMS, a kommunikáció, a ház alakja, a kábel és a csatlakozó hogyan illeszthető a berendezéshez ahelyett, hogy egy eszközt fix akkumulátorformátum elfogadására kényszerítenének.

9. Az eszköz üzemidejétől az akkumulátorkapacitásig

Egy egyedi csomagot kell méretezni az eszköz energiaigénye szerint, majd ellenőrizni kell az áram-, feszültség- és helykorlátozás alapján.

A 60Wh számítás csak a kiindulópont. A végső kapacitásnál figyelembe kell venni a kisülési áramot, az átalakítási hatékonyságot, a kisülés megengedett mélységét, a hőmérsékletet, az öregedési határt, a csúcsterhelést és az eszközspecifikus tartalékkövetelményeket. A tervezési tartalékot a projekt erősíti meg ahelyett, hogy minden alkalmazáshoz egy rögzített százalékot alkalmaznának.

10. Meglévő platform, félig egyéni vagy teljesen egyedi

11. Prototípus a tömeggyártáshoz

12. Gyártás és elektromos ellenőrzés

Az egyedi akkumulátorgyártás következetességet igényel mind a komponensek, mind a csomagok szintjén. A tipikus folyamatellenőrzések magukban foglalhatják a bejövő cellák ellenőrzését, a cellák válogatását és egyeztetését, a BMS-ellenőrzést, a csomag összeállítását, a töltés/kisütés ellenőrzését, a védelem ellenőrzését, az öregítést és a végső ellenőrzést.

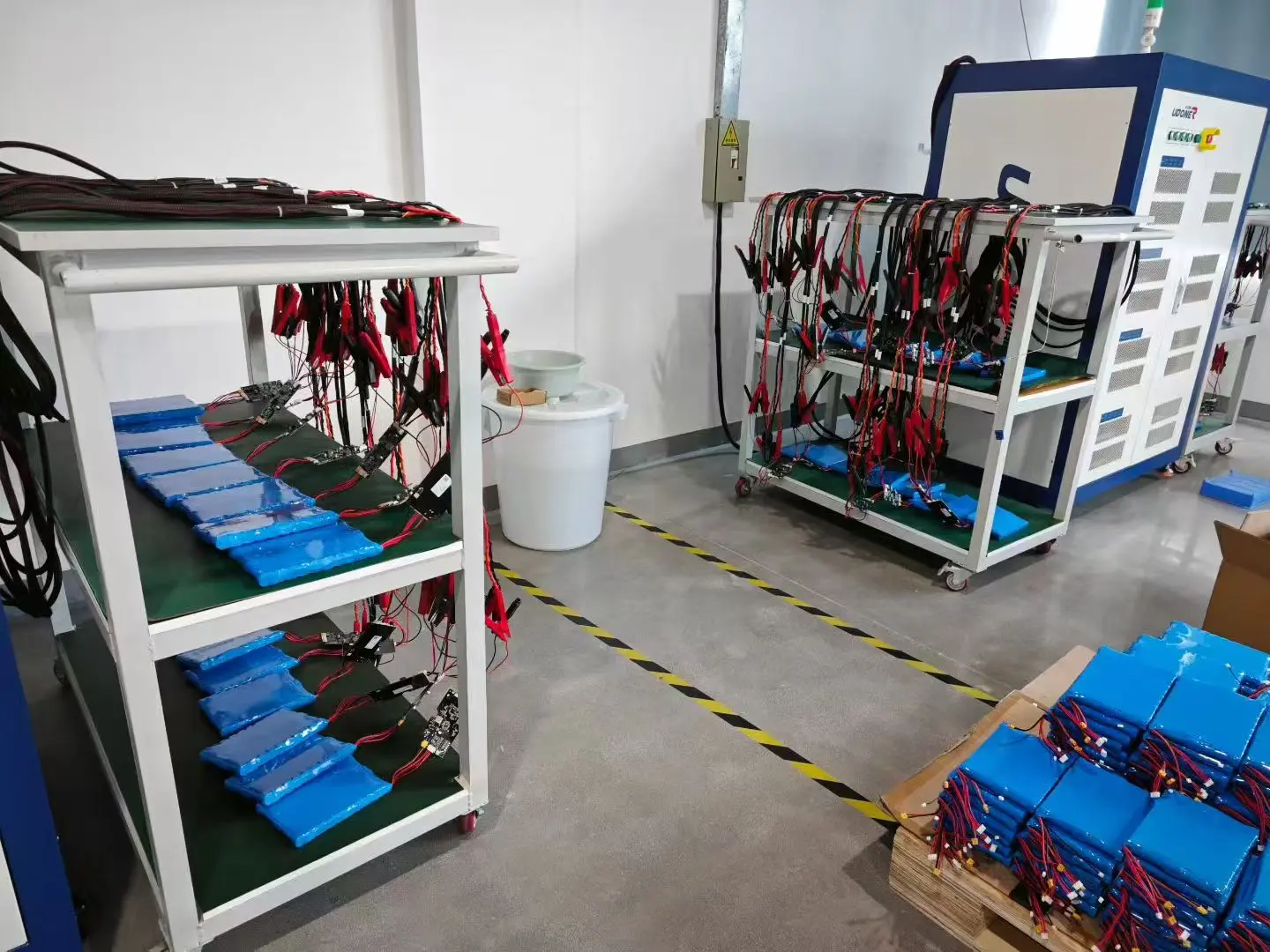

Az akkumulátorcsomagok többcsatornás elektromos tesztelésen és gyártásellenőrzésen esnek át

13. Tanúsítási és dokumentációs támogatás

A tanúsítási követelmények a végső akkumulátor-konfigurációtól, a végtermék-kategóriától és a célpiactól függenek. A HSS Energy támogatja az egyedi akkumulátorprojektek dokumentációját és tanúsítási tervezését. A rendelkezésre álló projektdokumentáció példái közé tartozik az UN38.3 szállítási tesztelés, az MSDS és a kiválasztott piaci tanúsítványok, mint például a KC az alkalmazható akkumulátormodellekhez.

Az alább látható dokumentumok csak kiválasztott példák. Ezek nem jelentik azt, hogy minden egyedi akkumulátor-konfigurációt automatikusan lefed. A modellspecifikus tanúsítási hatókört a rendelés jóváhagyása előtt meg kell erősíteni.

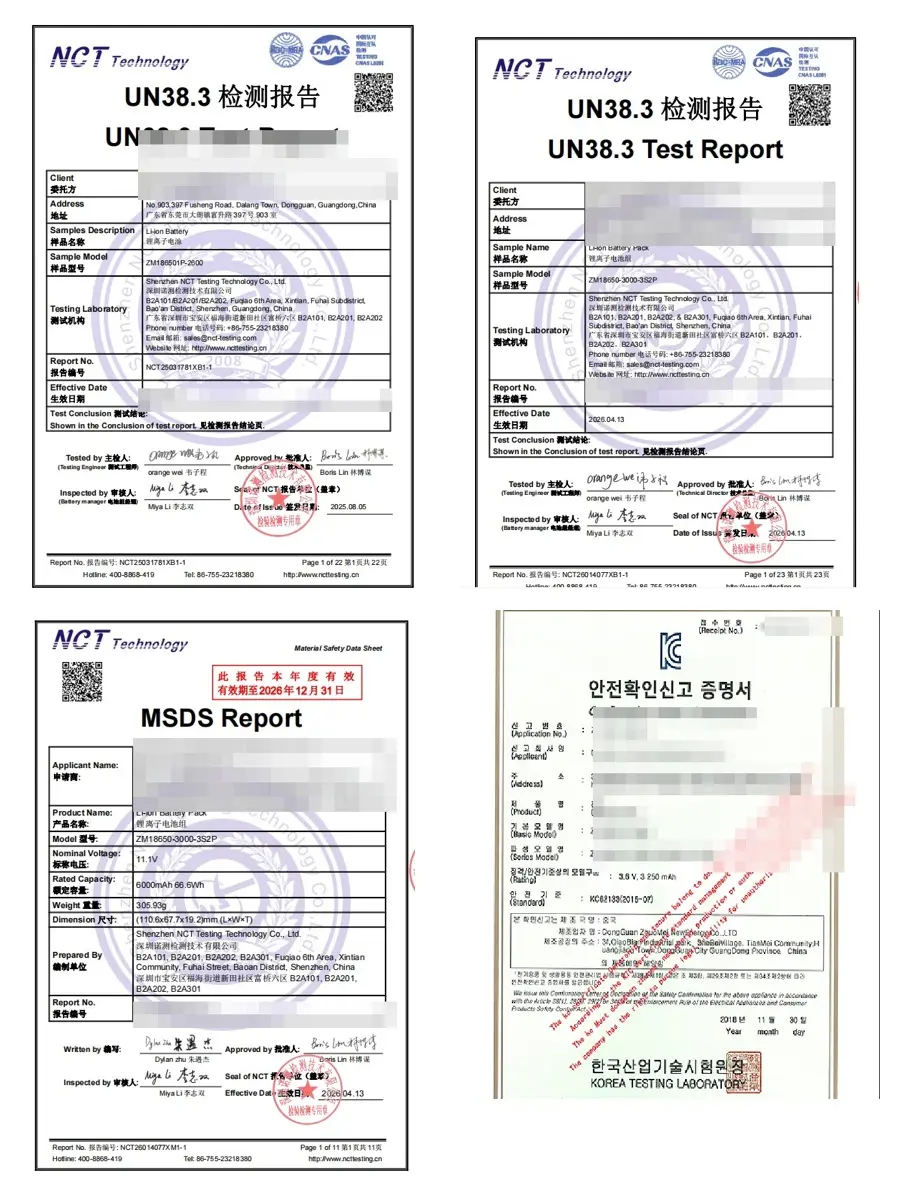

Válogatott tanúsítási és szállítási okmánypéldák; pályázó/cég adatai nyilvános megjelenítésre szerkesztve

Tipikus dokumentációs útvonal

14. Egyedi akkumulátorprojekthez szükséges információk

· Eszköz neve és alkalmazás

· Üzemi feszültség és megengedett feszültségtartomány

· Átlagos és csúcsáram vagy teljesítmény

· Szükséges futási idő

· Az akkumulátor maximális mérete és súlya

· Az akkumulátor jelenlegi specifikációja, ha meglévő csomagot cserél

· A töltési mód és a töltő adatai

· Csatlakozó-, kábel- és kommunikációs követelmények

· Működési hőmérséklet és telepítési környezet

· Célország/tanúsítási követelmény

· Várható minta és gyártási mennyiség

15. Paraméterekre és specifikációkra vonatkozó megjegyzés

Az ezen az oldalon látható specifikációk, példák és konfigurációs lehetőségek előzetes műszaki értékelést szolgálnak. A végső feszültség, kapacitás, méretek, súly, kisülési áram, cellamodell, BMS, csatlakozó, burkolat, kommunikáció és egyéb specifikációk változhatnak az eszközkövetelményektől, az összetevők elérhetőségétől, a tanúsítási körtől és a termékfejlesztéstől függően.

A végleges specifikációk a jóváhagyott mintától, megerősített adatlaptól, műszaki megállapodástól, PI-től vagy szerződéstől függenek. Ha a weboldal információi eltérnek egy jóváhagyott projektdokumentumtól, a jóváhagyott projektdokumentum az irányadó.

Meséljen nekünk készülékéről

Küldje el az eszköz feszültségét, terhelését, szükséges futási idejét, akkumulátorterét, töltési módját, csatlakozóját és célpiacát. A HSS Energy ki tudja értékelni, hogy egy meglévő platform, félig egyedi konfiguráció vagy teljesen egyedi akkumulátor-kialakítás a legmegfelelőbb kiindulópont a projekthez.
