Orvosi és hordozható berendezések akkumulátoros megoldásai

Az orvosi és hordozható berendezések akkumulátorának tervezése a készülék működési követelményeivel kezdődik. A feszültség, a futásidő, a csúcsterhelés, a rendelkezésre álló hely, a töltési mód, a csatlakozó, a környezeti feltételek és a tanúsítási útvonal mind befolyásolják a végső csomagkonfigurációt. A HSS Energy támogatja a kompakt lítium-ion és LiFePO4 akkumulátorok fejlesztését a kezdeti specifikációtól a mintaellenőrzésig és a gyártásig.

Orvosi és hordozható berendezések akkumulátor megoldásának áttekintése

1. Az akkumulátor kiválasztása előtt határozza meg az eszközt

A hordozható orvosi és elektronikus berendezések gyakran szigorú korlátokat szabnak az akkumulátor méretének és súlyának, miközben továbbra is kiszámítható működési időt és stabil energiaellátást igényelnek. Az első tervezési lépés az eszközigény megerősítése ahelyett, hogy az akkumulátort csak feszültség és Ah alapján választaná ki.

· Üzemi feszültség és megengedett feszültségtartomány

· Szükséges működési idő vagy tartalék idő

· Átlagos, folyamatos és csúcsáram

· Az akkumulátor maximális mérete és súlya

· Töltési mód és töltési felület

· Csatlakozó- és kábelkövetelmények

· Működési és tárolási hőmérséklet

· Célpiac és a szükséges dokumentáció

2. Gyors kiválasztás döntési fa

3. Általános akkumulátorplatformok

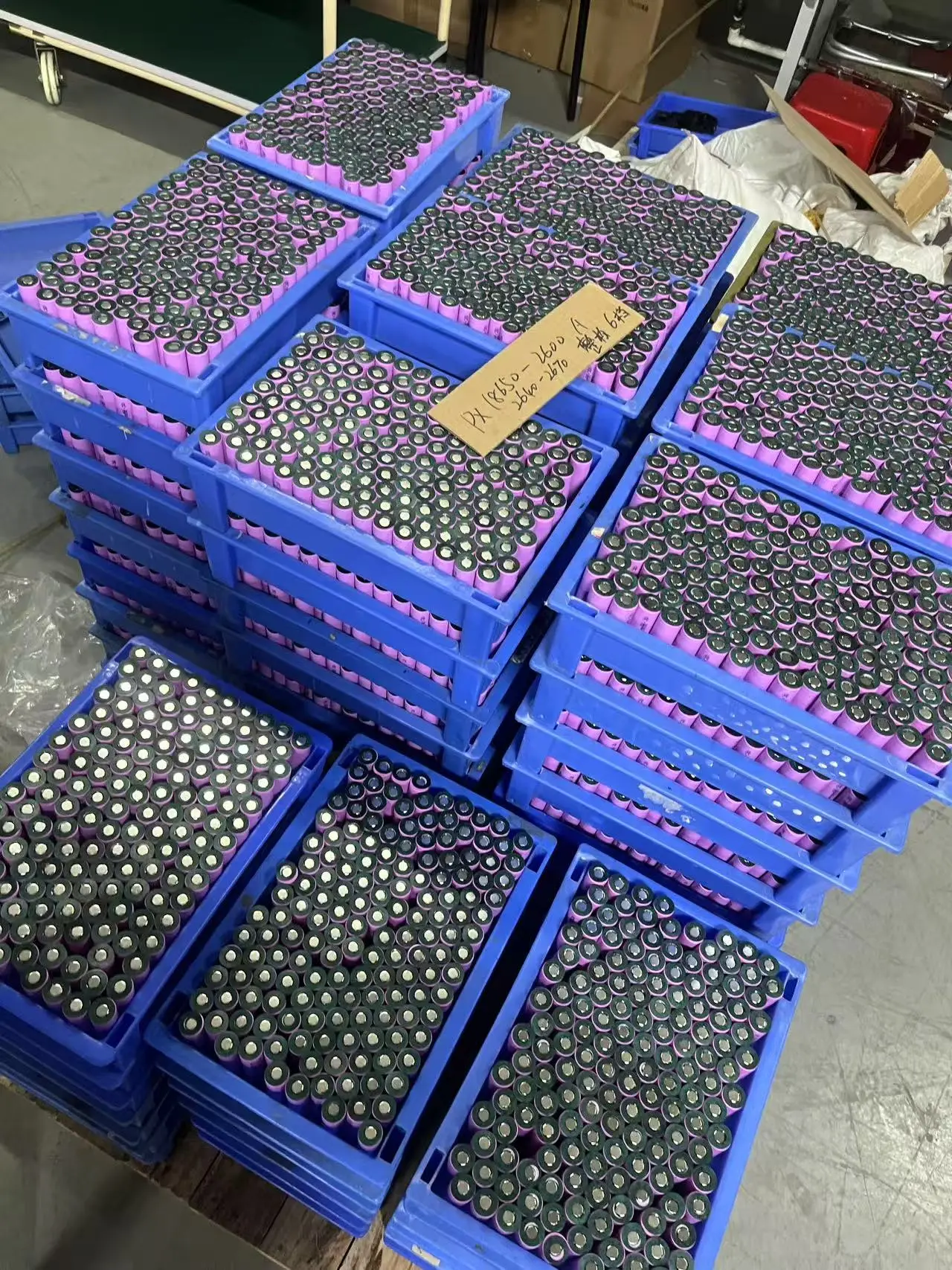

A kompakt lítium-ion projektekhez az A fokozatú cellák között szerepelhet az EVE, a DMEGC, a BAK, az LG és a Samsung, az eszköz specifikációitól, a cella elérhetőségétől és a projekt követelményeitől függően. A cellák kiválasztásánál figyelembe kell venni a kapacitás konzisztenciáját, a belső ellenállást, a kisülési képességet, az üzemi hőmérsékletet, a méretet és az ellátás folytonosságát is.

4. Az orvosi berendezések tervezésének prioritásai

Az orvosi berendezések akkumulátorprojektjei általában szigorúbb ellenőrzést igényelnek az elektromos és mechanikai kompatibilitás tekintetében, mivel az akkumulátor egy komplett eszköz része. A pontos megfelelési útvonal a végterméktől és a célpiactól függ, ezért az akkumulátor dokumentációját az eszköztanúsítási tervvel együtt kell megerősíteni.

5. A hordozható berendezések tervezésének prioritásai

A hordozható berendezések nagyobb hangsúlyt fektethetnek a kompakt méretekre, a kis tömegre, az ismételt töltésre és a rugalmas interfészekre. A megfelelő csomagot a valós terhelési profil alapján kell megtervezni, nem pedig a névleges kapacitást egyetlen kiválasztási tényezőként használni.

· Hordozható nyomtatók és kézi műszerek: futásidő plusz átmeneti áramigény

· Felügyeleti és kommunikációs eszközök: stabil DC kimenet és készenléti üzemmód

· Intelligens mobileszközök: kompakt méretek, töltőfelület és házhoz illeszkedő

· Robotika és mobil felszerelés: folyamatos áram, csúcsterhelés és opcionális kommunikáció

· Biztonsági modulok: kiszámítható futási idő, alacsony önkisülés és egyszerű szervizelhetőség

6. BMS és védelem

A BMS konfigurációt a csomagfeszültség, a cella kémiai és az eszközkövetelmények alapján kell kiválasztani. A szabványos védelmi funkciók magukban foglalhatják a túltöltést, a túlkisülést, a túlmelegedést, a rövidzárlat- és túláramvédelmet, valamint szükség esetén a cellakiegyenlítést és a hőmérséklet-felügyeletet.

Kommunikáció hozzáadható, ha a gazdaberendezésnek akkumulátorállapotra vagy vezérlési adatokra van szüksége. A projekt opciói között szerepelhet a Bluetooth, az RS485 és a CAN. A végleges protokollt, az adatdefiníciót és a hardver interfészt a minta jóváhagyása előtt megerősítik az ügyféllel.

7. Csatlakozó, kábel és ház testreszabása

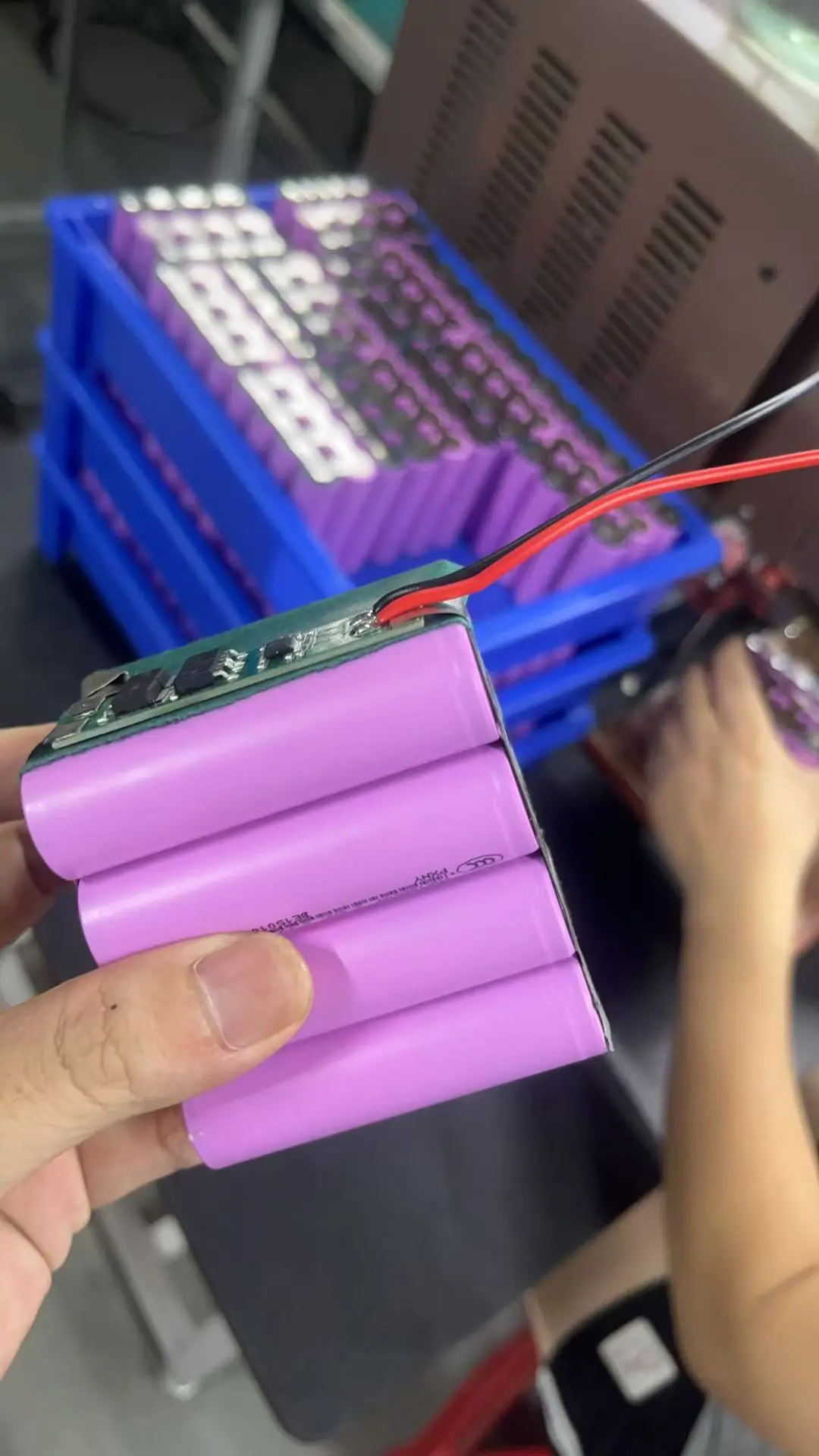

Egyedi akkumulátorcsomagok projektspecifikus kábelekkel és csatlakozókkal, gyártásra előkészítve

8. Valódi egyedi akkumulátor referencia

Egy referencia hordozható berendezések projektje 7,4 V-os, 10 Ah-s lítium-ion akkumulátorcsomagot használt. A csomag 2S konfigurációt és XT60 tápcsatlakozót használ. Elektromos és mechanikai részletei a berendezés interfészéhez és az üzemeltetési követelményekhez igazodnak.

7,4V 10Ah egyedi akkumulátorcsomagok kötegelt gyártásban

9. Az eszköz üzemidejétől az akkumulátorkapacitásig

Az akkumulátor energiája megbecsülhető a készülék terheléséből, de az eredmény csak kiindulópont.

Az akkumulátor végső kapacitásának figyelembe kell vennie a kisülési áramot, az átalakítási hatékonyságot, a kisütés megengedett mélységét, a hőmérsékletet, az öregedést, a csúcsterhelést és a rendelkezésre álló beépítési helyet. A tervezési árrést a tényleges felszereltség alapján erősítik meg, ahelyett, hogy minden projektre egy fix százalékot alkalmaznának.

10. Prototípus és eszköz érvényesítése

11. Gyártás és elektromos ellenőrzés

A tipikus gyártásellenőrzések magukban foglalhatják a bejövő cellák ellenőrzését, a cellák válogatását és egyeztetését, a BMS-ellenőrzést, az összeszerelést, a töltés/kisütés ellenőrzését, a védelem ellenőrzését, az öregítést és a végső ellenőrzést. A pontos vizsgálati tervet az akkumulátor modellje és a projekt követelményei határozzák meg.

Az akkumulátorcsomagok többcsatornás elektromos tesztelésen esnek át

12. Tanúsítási és dokumentációs támogatás

A tanúsítási követelményeket meg kell erősíteni a végső akkumulátor-konfiguráció, a végtermék-kategória és a célpiac szerint. A projekttől függően a dokumentáció tartalmazhatja az UN38.3-at és az MSDS-t, míg a kiválasztott hordozható újratölthető akkumulátor-projektek IEC 62133-2 / CB, CE/RoHS vagy piacspecifikus tanúsítványt, például KC-t igényelhetnek.

A tanúsítás hatóköre modellfüggő. Az egyik akkumulátorcsomagra vonatkozó jelentés vagy tanúsítvány nem tekinthető egy másik konfiguráció automatikus fedezetének.

13. Orvosi vagy hordozható berendezések projektjéhez szükséges információk

· Eszköz neve és alkalmazás

· Üzemi feszültség és megengedett feszültségtartomány

· Átlagos, folyamatos és csúcsáram vagy teljesítmény

· Szükséges futási idő

· Az akkumulátor maximális mérete és súlya

· A töltési mód és a töltő adatai

· Csatlakozó-, kábel- és kommunikációs követelmények

· Működési hőmérséklet és telepítési környezet

· Célország és tanúsítási követelmény

· Várható minta és gyártási mennyiség

14. Paraméterekre és specifikációkra vonatkozó megjegyzés

Az ezen az oldalon látható specifikációk, példák és konfigurációs lehetőségek előzetes műszaki értékelést szolgálnak. A végső feszültség, kapacitás, méretek, súly, kisülési áram, cellamodell, BMS, csatlakozó, burkolat, kommunikáció és egyéb specifikációk változhatnak az eszközkövetelményektől, az összetevők elérhetőségétől, a tanúsítási körtől és a termékfejlesztéstől függően.

A végleges specifikációk a jóváhagyott mintától, megerősített adatlaptól, műszaki megállapodástól, PI-től vagy szerződéstől függenek. Ha a weboldal információi eltérnek egy jóváhagyott projektdokumentumtól, a jóváhagyott projektdokumentum az irányadó.

Meséljen nekünk berendezéséről

Küldje el az eszköz feszültségét, terhelését, szükséges futási idejét, akkumulátorterét, töltési módját, csatlakozóját és célpiacát. A HSS Energy ki tudja értékelni a megfelelő akkumulátor-architektúrát a minta- és eszközérvényesítéshez.
