A LiFePO4 akkumulátorplatformok az inverter feszültségéhez, a háztartási terheléshez, a biztonsági mentés időtartamához, a kommunikációs protokollhoz és a célpiac követelményeihez igazodnak.

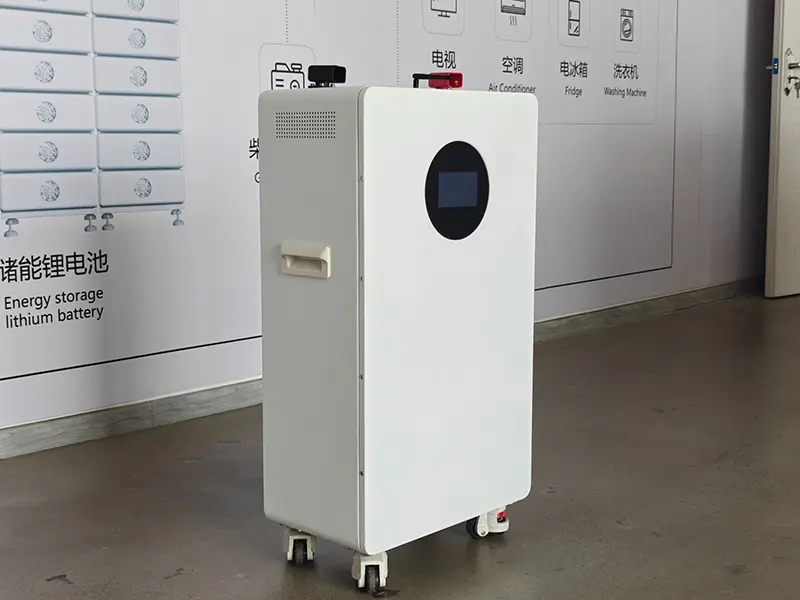

Padlón álló lakossági LiFePO4 energiatároló akkumulátor.
|
A teljes elektromos rendszerhez illeszkedik Az akkumulátor kapacitása csak egy része a rendszer kiválasztásának. A végső konfigurációt az inverter egyenáram-tartománya, a folyamatos és csúcsterhelés, a CAN/RS485 kommunikáció, a telepítési feltételek és a jövőbeni bővítési követelmények alapján ellenőrzik. |
A lakossági tároló kiválasztása a pontos inverter modellel kezdődik. A 48V / 51,2V-os inverterplatformok általában alacsony feszültségű akkumulátortelepeket használnak, míg a nagyfeszültségű hibrid inverterek sorba kapcsolt HV-akkumulátort igényelnek, amely illeszkedik az inverter DC működési ablakához.
|
Rendszer |
Tipikus formátum |
Bővítési módszer |
Tipikus használat |
|
48V / 51,2V LV |
Fal / padló / állvány |
Párhuzamosan illeszkedő csomagok |
Otthoni napelemes, tartalék és hálózaton kívüli lakossági rendszerek |
|
Magas feszültség |
Sorozatba kapcsolt modulok |
Adjon hozzá egyező modulokat sorozatban |
Nagyobb teljesítményű lakossági, villa- és nagyobb elosztott tárolórendszerek |
|
LÉPÉS |
ELLENŐRZÉS |
KIVÁLASZTÁSI SZABÁLY |
|
1 |
Inverteres platform |
48V / 51,2V akkumulátor bemenet -> válasszon alacsony feszültségű akkumulátor bankot. Nagyfeszültségű akkumulátor bemenet -> válasszon egy HV moduláris platformot, amely illeszkedik az inverter DC ablakához. |
|
2 |
Tárolási cél |
Válassza ki a szükséges felhasználható energiát és a tartalék időtartamát. Kezdje a 10,24 kWh-s vagy 16,08 kWh-s osztályú platformokkal, majd bővítse ki a megfelelő kisfeszültségű csomagokkal párhuzamosan, vagy soros HV-modulokkal, ahol támogatott. |
|
3 |
Terhelés és kommunikáció |
Az akkumulátor konfigurációjának véglegesítése előtt ellenőrizze a folyamatos és csúcsteljesítményt/áramot, a CAN vagy RS485 kommunikációt, a pontos protokollt és az inverter firmware-t. |
|
4 |
Úticél piac |
Erősítse meg a célország- és modellspecifikus megfelelőségi dokumentumokat, címkézést, szállítási dokumentációt és a projekthez szükséges helyi jóváhagyási vagy listázási útvonalakat. |
A végső konfigurációt a pontos invertermodell, a tárolási cél, a terhelés/áram, a CAN/RS485 követelmények és a célpiac alapján igazolják.
A jelenlegi lakossági tárolási kínálat 51,2 V-os alacsony feszültségű akkumulátorrendszereket és moduláris nagyfeszültségű platformokat foglal magában. Az A fokozatú LiFePO4 cellák az EVE, DEJIN, REPT és CORNEX programokból konfigurálhatók a kapacitás, az aktuális igény és a projektterv szerint.
|
Paraméter |
NSTLV-10.2K |
51,2V 314Ah |
NSTFW-16K-HV |
|
Építészet |
Alacsony feszültség |
Alacsony feszültség |
Nagyfeszültségű moduláris |
|
Kémia |
LiFePO4 |
LiFePO4 |
LiFePO4 |
|
Névleges energia |
10,24 kWh |
16,08 kWh |
16,08 kWh modulonként |
|
Felhasználható energia / DoD |
9,22 kWh / 90% |
14,47 kWh / 90% |
90% DoD |
|
Feszültség |
51,2V |
51,2V |
256-716,8V rendszer névleges |
|
Terjeszkedés |
Max. 15 csomag párhuzamosan |
Max. 15 csomag párhuzamosan |
5-14 modul sorozatban |
|
Ajánlott áramerősség |
80A |
140A |
160A |
|
Maximális áramerősség |
120A |
200A |
200A |
|
Ciklus élettartam |
>=6000 ciklus |
>=8000 ciklus |
>=8000 ciklus |
|
IP / hűtés |
IP54 / természetes |
IP20 / természetes |
IP20 / ventilátor |
|
Kommunikáció |
CAN / RS485 / RS232 |
CAN / RS485 / RS232 |
CAN / RS485 |
|
Telepítés |
Fal/padló |
Padlóra szerelhető |
Verem / vas keret |
|
Platform |
1 csomag |
2 csomag |
3 csomag |
Platformkorlát |
|
NSTLV-10.2K |
10,24 kWh |
20,48 kWh |
30,72 kWh |
Akár 15 csomag párhuzamosan* |
|
51,2V 314Ah |
16,08 kWh |
32,16 kWh |
48,24 kWh |
Akár 15 csomag párhuzamosan* |
* A párhuzamos mennyiség akkumulátor-platform képesség. A végső használható rendszerméret az inverter határértékeitől, a BMS konfigurációtól, a védelmi tervezéstől és a projekt követelményeitől függ.
|
Modul minősítés |
51,2V / 314Ah / 16,08kWh |
|
Sorozat konfiguráció |
5-14 modul |
|
A rendszer névleges feszültsége |
256-716,8V |
|
A rendszer névleges energiája |
80,38-225,08 kWh |
|
Használható energia 90% DoD mellett |
72,34-202,57 kWh |
|
Üzemi hőmérséklet |
-10°C és 55°C között |
|
Kommunikáció |
CAN / RS485 |
*A HV rendszer feszültség- és energiatartományai konfigurációs példák. A végső sorozatmennyiség a pontos inverter egyenáramú ablakától, a BMS tervezésétől és a jóváhagyott projektspecifikációtól függ.
A pontos modulmennyiséget az inverter nagyfeszültségű egyenáramú ablaka és a szükséges tárolókapacitás alapján választják ki.
|
Paraméterekre és specifikációkra vonatkozó megjegyzés A specifikációk referenciaértékek, és változhatnak a cellaválasztástól, a BMS/firmware verziótól, a háztól, az inverterprotokolltól, a gyártásoptimalizálástól vagy a projektkonfigurációtól függően. A végső feszültségre, kapacitásra, áramkorlátokra, méretekre, tömegre, IP-besorolásra, kommunikációra, ciklus-élettartamra, a tanúsítás terjedelmére és a garanciális feltételekre minden megrendelésnél a modellspecifikus adatlap és az aláírt PI, műszaki megállapodás vagy szerződés vonatkozik. Az aláírt megrendelési dokumentumok elsőbbséget élveznek a weboldal tartalmával szemben. A szerződésen kívüli specifikációk előzetes értesítés nélkül frissíthetők. |
A HSS Energy kis- és nagyfeszültségű akkumulátorplatformok konfigurálhatók a hagyományos hibrid és energiatároló inverteres platformokhoz. A kompatibilitást a pontos invertermodell, az akkumulátorfeszültség-tartomány és a CAN/RS485 kommunikációs protokoll igazolja a végleges konfiguráció előtt.
|
Márka |
Példa kompatibilis sorozatra/platformra |
|
|
Deye |
SUN-7/7.6/8/10/12K-SG06LP1-EU-CM3 |
|
|
Solis |
S6-EH3P(60-75)K10-LV-YD-H |
|
|
Growatt |
SPE 12000 ES |
|
|
Jó Mi |
További támogatott modellek – erősítse meg a pontos modellt |
|
|
Előbb |
További támogatott modellek – erősítse meg a pontos modellt |
|
|
Megarevo |
További támogatott modellek – erősítse meg a pontos modellt |
|
|
Miért fontos a pontos modell megerősítése? A kompatibilis márkanév nem jelenti azt, hogy minden invertermodell ugyanazt a feszültségtartományt, protokollt vagy áramkorlátot használja. A pontos modell kiszállítás előtti egyeztetése csökkenti az üzembe helyezési változtatásokat és a kommunikációs hibaelhárítást. |
||
A kiválasztott projektreferenciák kisfeszültségű párhuzamos rendszereket és nagyfeszültségű moduláris konfigurációkat egyaránt bemutatnak a különböző piacokon.
|
Piac |
A rendszer kapacitása |
Építészet |
Inverter |
|
|
Németország |
64.3kWh |
Magas feszültség |
Deye |
|
|
Mauritius |
32,15 kWh |
Alacsony feszültség |
Solis |
|
|
Malaysia |
144,69 kWh |
Magas feszültség |
Deye |
|

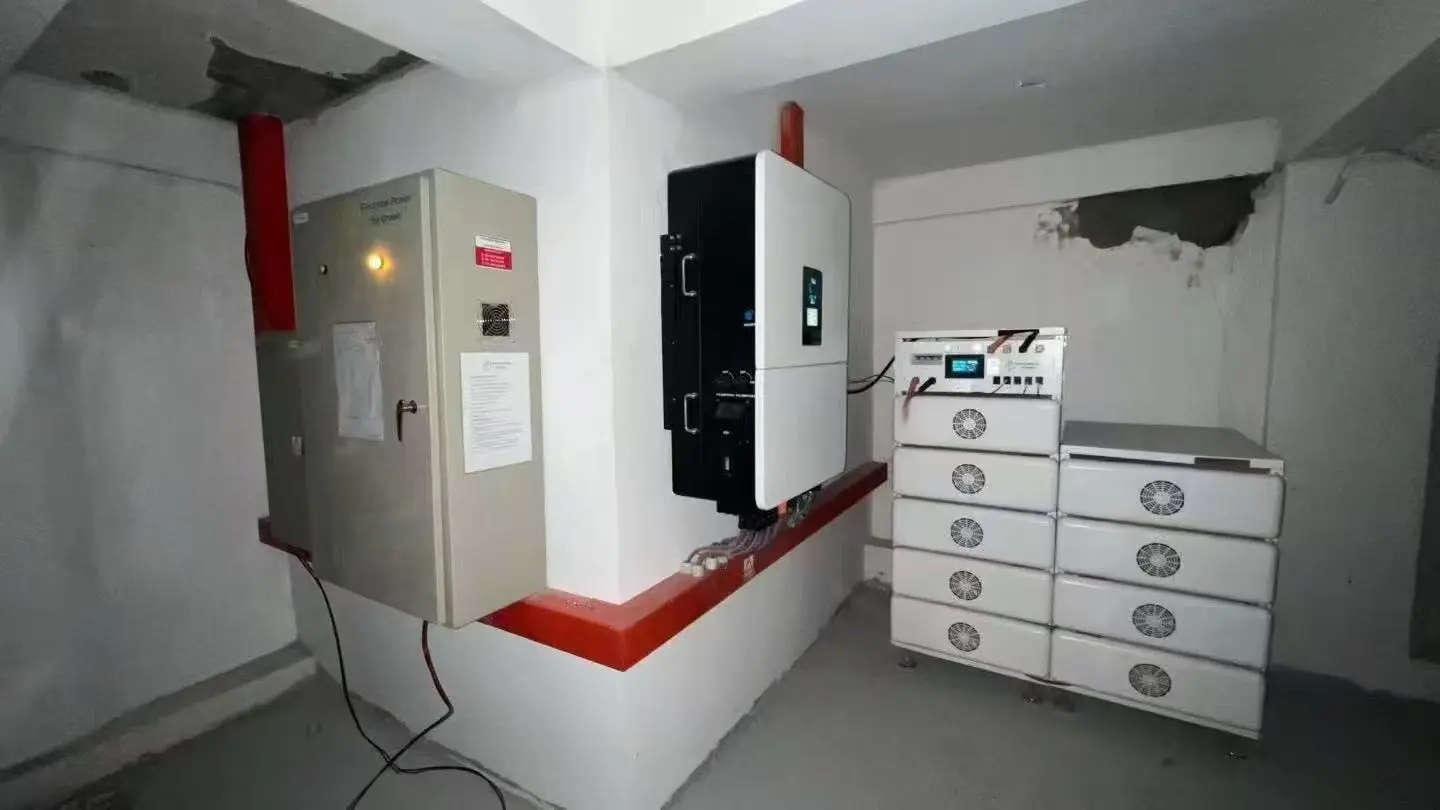

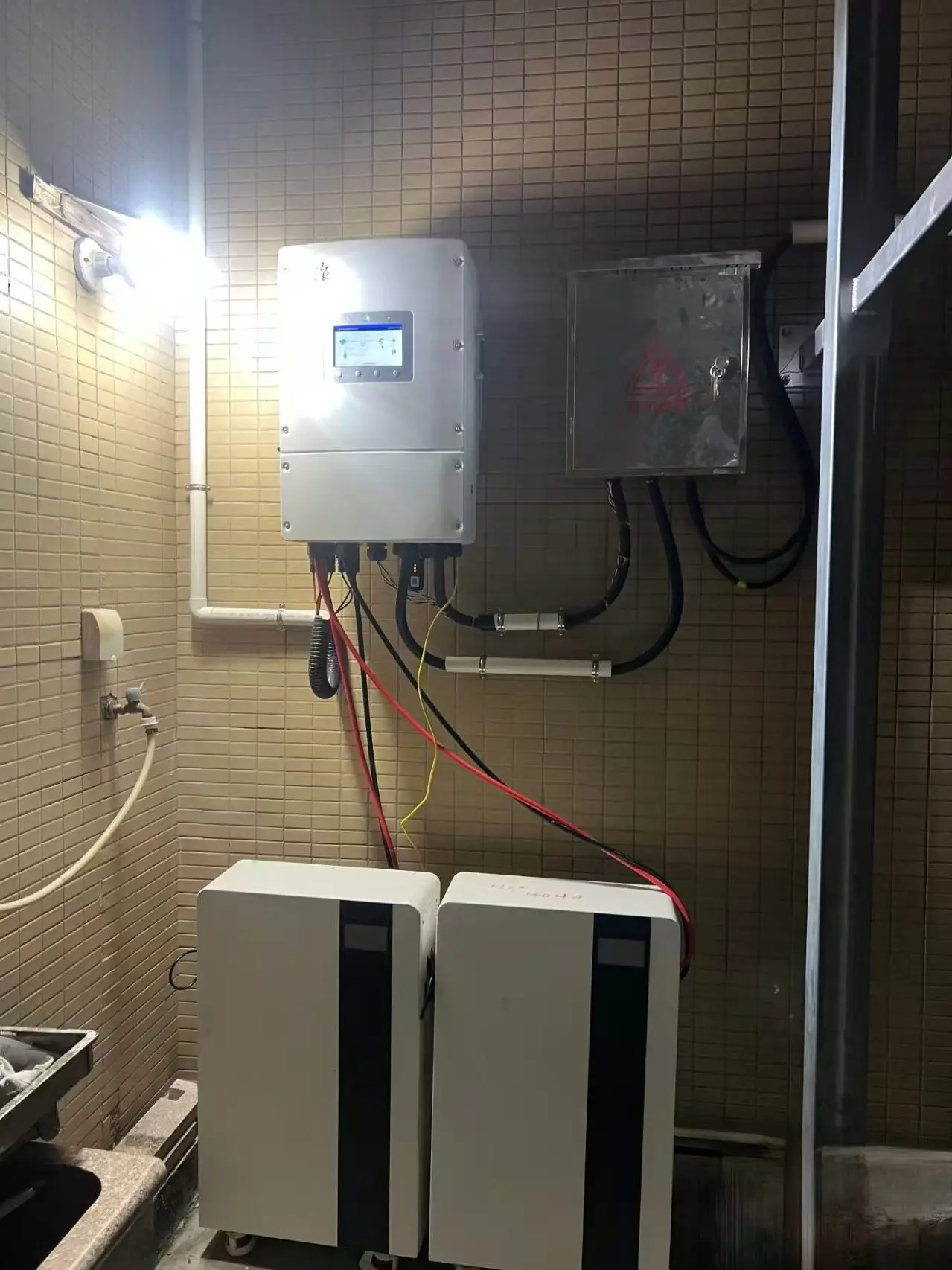

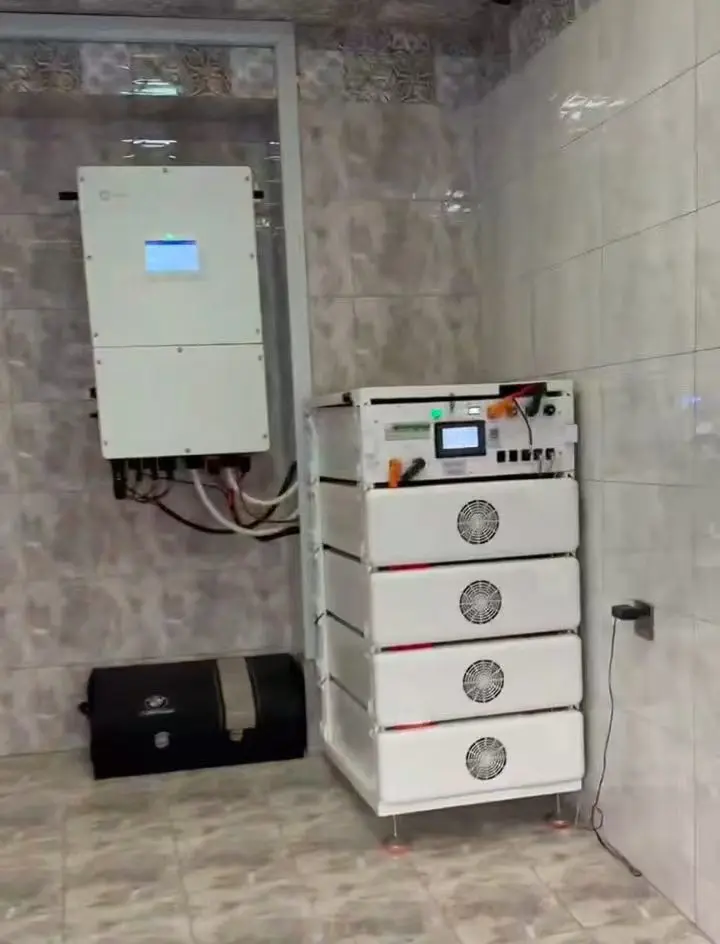

Válogatott helyszíni telepítési fényképek a HSS Energy lakossági és elosztott tárolási projektekhez.
A lakossági akkumulátort elektromosan és digitálisan hozzá kell illeszteni az inverterhez. A BMS konfigurációját, a töltési/kisütési áramkorlátokat és a kommunikációs viselkedést az akkumulátor architektúrájával együtt ellenőrzik.
|
Mérnöki ellenőrzés |
Projekt követelmény |
|
Elektromos ablak |
Névleges feszültség, töltési feszültség, lekapcsolási feszültség és inverter bemeneti tartománya |
|
Teljesítmény képesség |
Folyamatos és csúcs töltő/kisütési áram |
|
Kommunikáció |
CAN vagy RS485 protokoll, SOC jelentés, riasztások és védelmi állapot |
|
Termikus kialakítás |
Természetes vagy ventilátoros hűtés az akkumulátorplatformnak megfelelően |
|
Mechanikai integráció |
Fali, padló-, állvány-, rakás- vagy vaskeretes szerelés |
|
Terjeszkedés |
Párhuzamos vagy soros architektúra az inverter és a BMS tervezéshez illeszkedve |

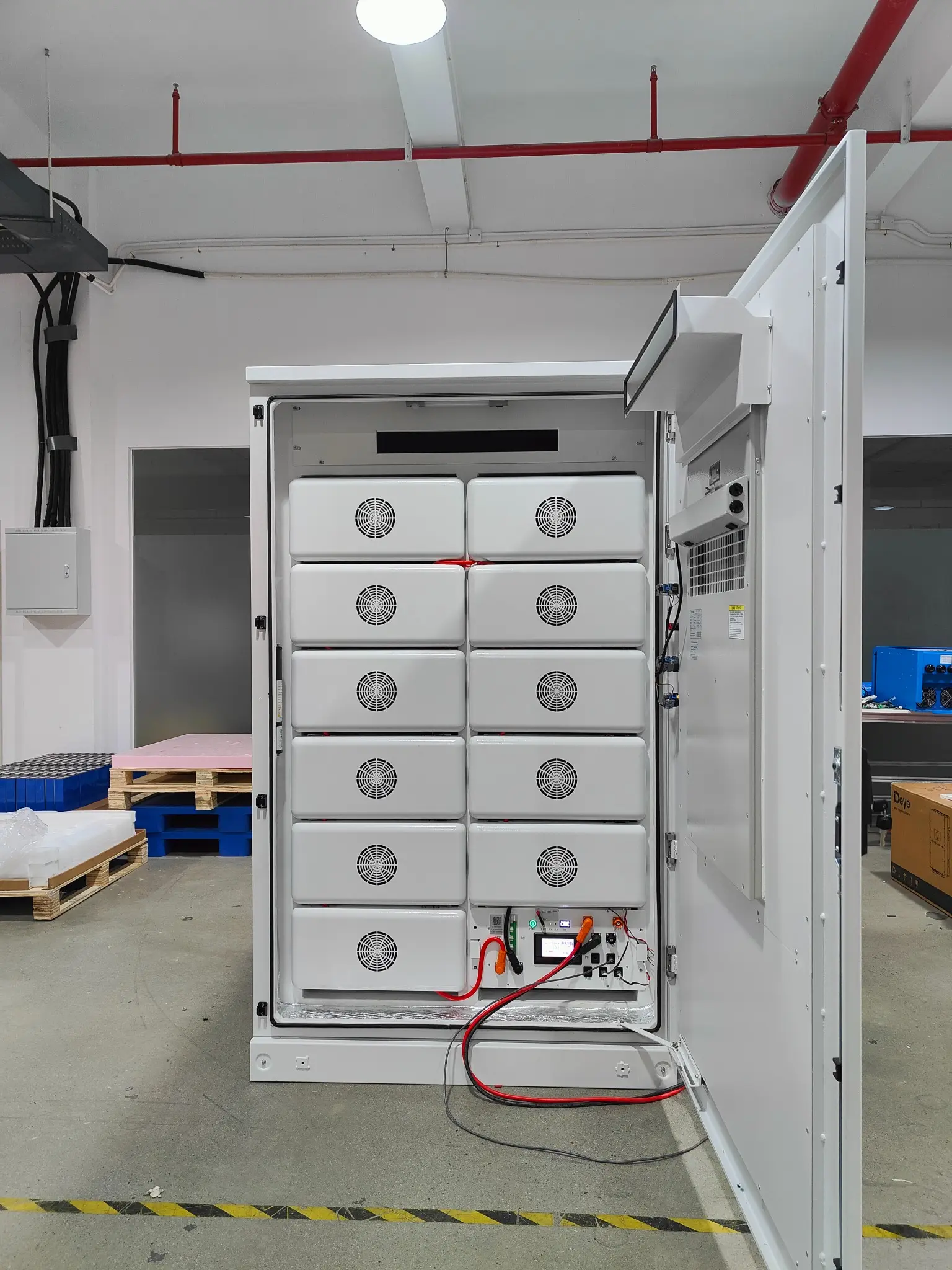

Moduláris akkumulátorrendszer integráció és belső elektromos összeszerelés.

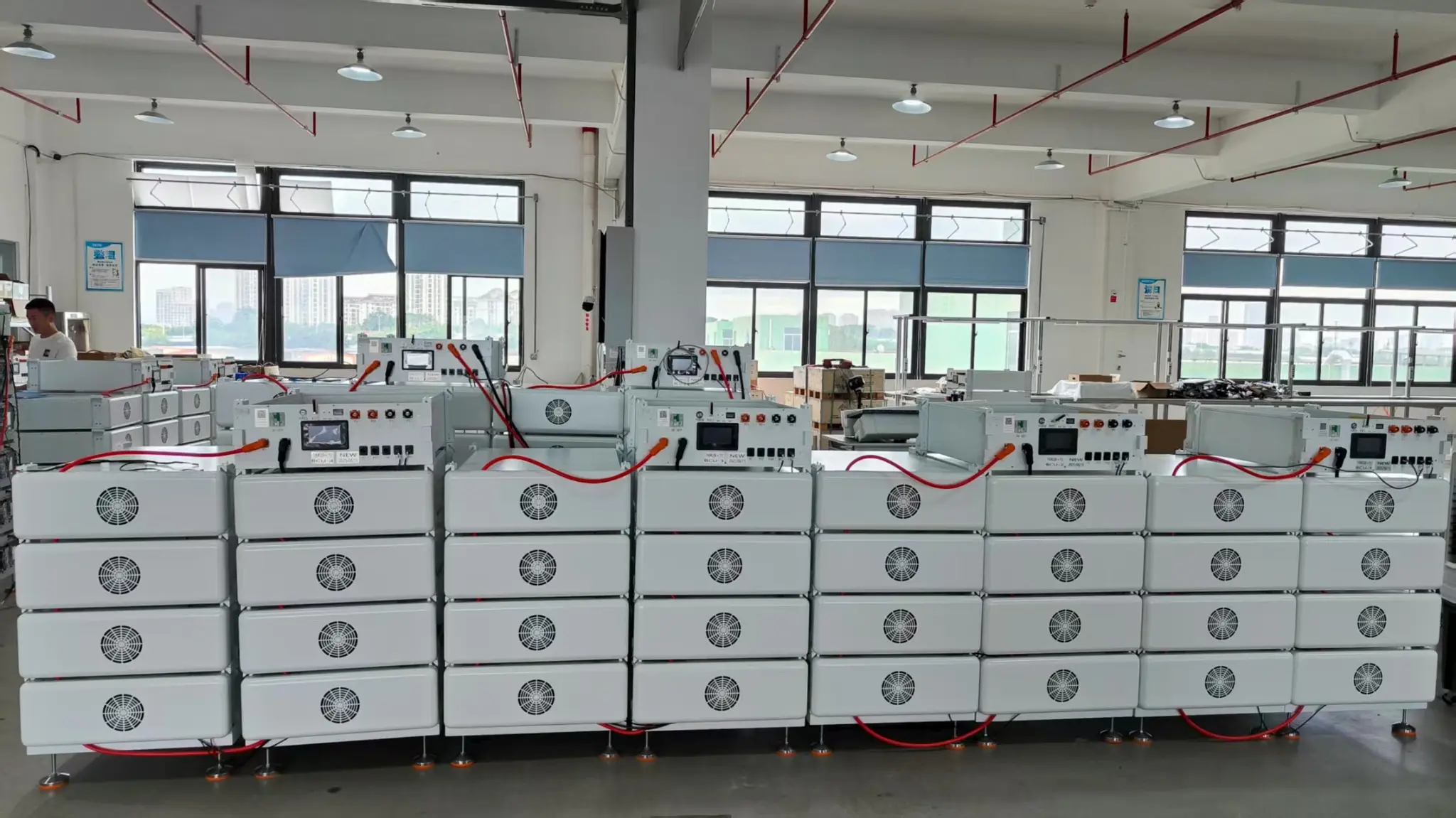

Az akkumulátormodulok összeszerelésen és elektromos ellenőrzésen esnek át a rendszerintegráció előtt.
· Cellák és modulok konzisztenciájának ellenőrzése
· A csomagfeszültség, a polaritás és a szigetelés ellenőrzése
· Töltési és kisütési funkció ellenőrzése
· BMS-védelem és áramkorlát-ellenőrzés
· CAN / RS485 kommunikáció ellenőrzése, ahol szükséges
· Végső vezetékek, csatlakozók és rendszerfunkciók ellenőrzése

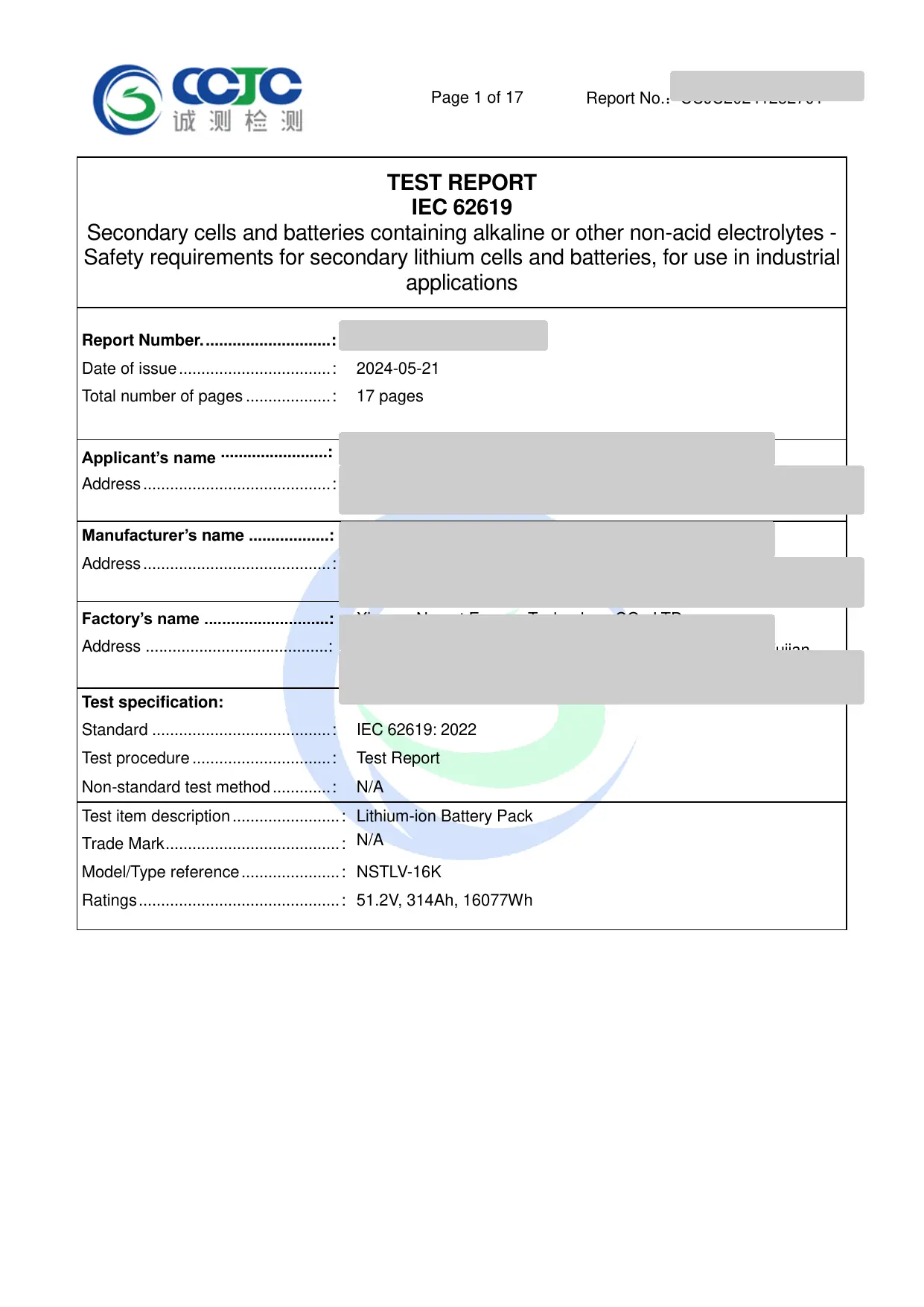

A kiválasztott akkumulátortermékekhez modellspecifikus dokumentáció áll rendelkezésre. A tanúsítvány és a jelentés hatókörét közzététel vagy szállítás előtt mindig össze kell hasonlítani a pontos modellel.
|
|
|
|
|
|

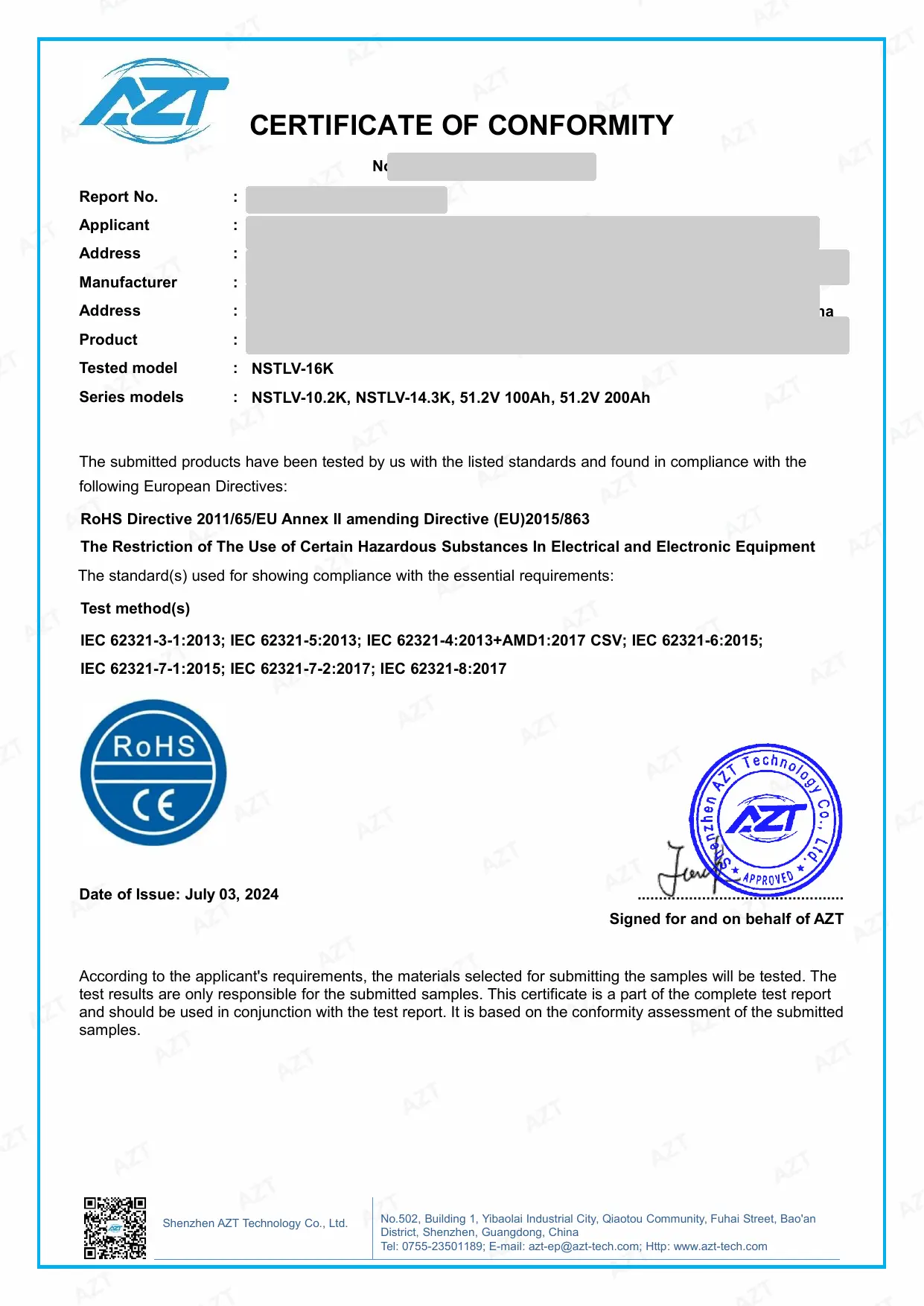

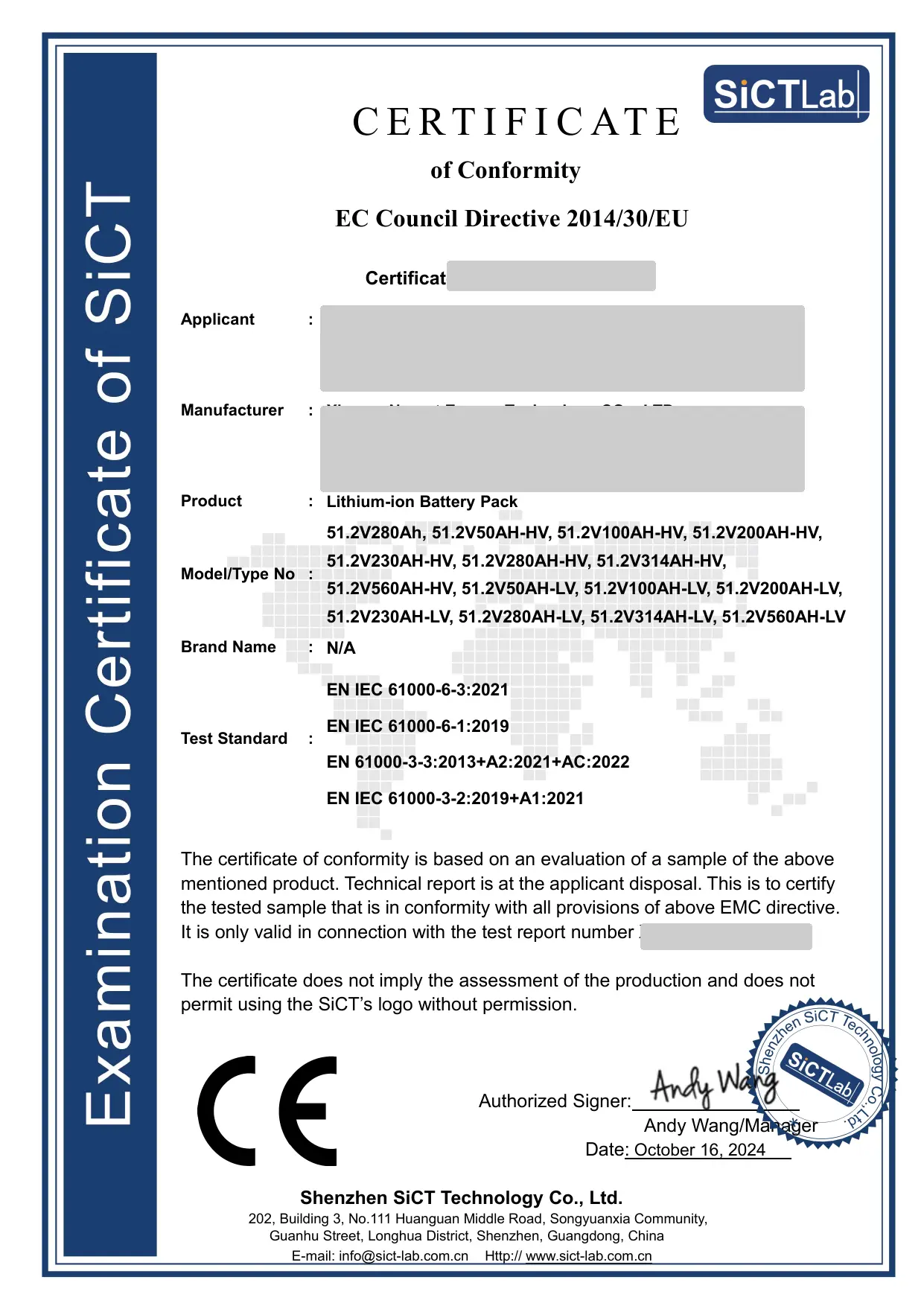

CE / EMC |
RoHS |
IEC 62619 |

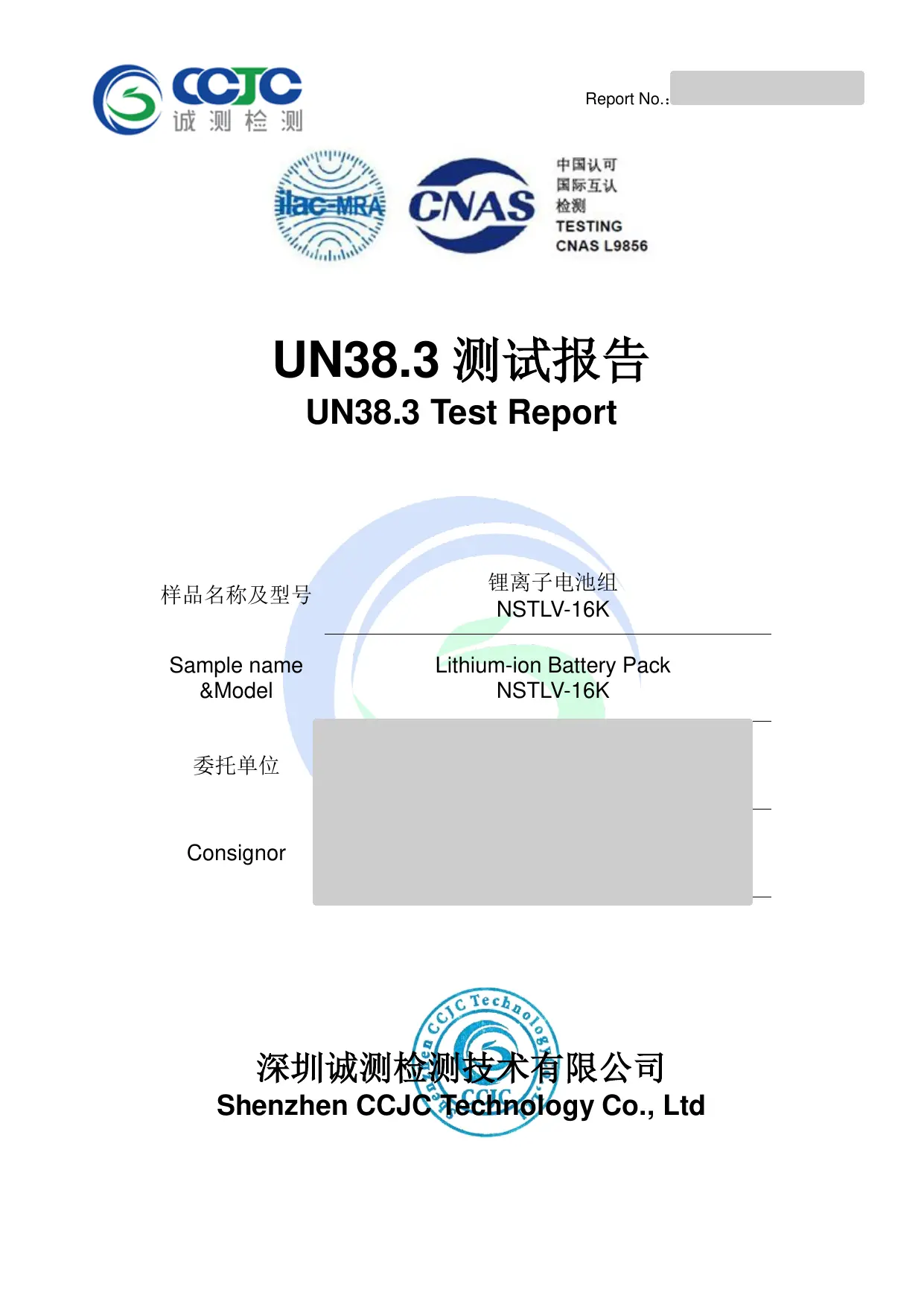

UN38.3 |
Az MSDS dokumentáció a tesztelt NSTLV-16K referenciamodellhez is elérhető. Kérésre modellspecifikus másolatok is rendelkezésre állnak.
|
STANDARD GARANCIA 5 év |
MEGHOSSZABBÍTOTT GARANCIA További 5 év áll rendelkezésre |
A garancia hatálya és a kiterjesztési feltételek a kiválasztott akkumulátormodellre és a projekt feltételeire érvényesek.
|
EURÓPA A jelenlegi CE/EMC és RoHS dokumentumok csak a megfelelő jelentésekben felsorolt modellekre vonatkoznak. A 2023/1542 EU-rendelet az EMC/RoHS mellett az akkumulátor-specifikus kötelezettségeket is hozzáadja. A 2 kWh feletti ipari akkumulátorokhoz 2027. február 18-tól akkumulátorútlevél szükséges. A pontos modellt, a műszaki dokumentációt és a gazdálkodói kötelezettségeket a piaci bevezetés előtt erősítse meg. |
AUSZTRÁLIA Az IEC 62619 és az UN38.3 alátámasztó műszaki bizonyítékot nyújt, de az ausztrál piacra jutás és a Tiszta Energia Tanács listája külön követelmény. 2026 folyamán a CEC áttér az SA TS 5398 szabványra; 2027. január 1-től csak az SA TS 5398 szabvány szerint fogadunk el új jóváhagyott akkumulátor-lista alkalmazásokat. |
KÖZEL-KELET A követelmények országonként eltérőek. A szaúd-arábiai projekteknek ellenőrizniük kell az elektromos akkumulátorokra vonatkozó SASO műszaki szabályzatot és a vonatkozó SABRE megfelelőségi útvonalat. Az Egyesült Arab Emírségekben a műszaki előírások hatálya alá tartozó termékekhez szükség lehet a MoIAT-en keresztül az Egyesült Arab Emírségek megfelelőségi tanúsítványára; az akkreditált laboratóriumi vizsgálati jegyzőkönyvek a pályázati csomag részét képezik. |
Szabályozási megjegyzés: a követelmények idővel változnak. A piacspecifikus megfelelési állítások közzététele előtt ellenőrizze az aktuális modell hatókörét, a helyi listázási útvonalat, a címkéket, az importőr kötelezettségeit és a szállítási dokumentációt.
A gyakorlati akkumulátor-javaslat általában akkor készíthető, ha a következő projektinformációk rendelkezésre állnak:
1. Célország/piac
2. Inverter márka és pontos modell
3. Szükséges tárolókapacitás vagy a biztonsági mentés célideje
4. Maximális folyamatos és csúcsterhelés
5. Kisfeszültségű vagy nagyfeszültségű architektúra
6. Beltéri / kültéri telepítés és rendelkezésre álló hely
7. Kommunikációs protokoll követelmény
8. Szükséges megfelelőségi dokumentumok és becsült rendelési mennyiség
|
Projekt lekérdezés Küldje el az inverter modelljét, a cél tárolókapacitást, a maximális terhelést, a telepítési módot és a célpiacot. A HSS Energy ezután ki tudja értékelni az akkumulátor feszültségét, a modul konfigurációját, a BMS kommunikációt és a projekt dokumentációs csomagját. |
A HSS Energy kis- és nagyfeszültségű LiFePO4 akkumulátorplatformokat kínál lakossági napenergiával történő önfogyasztáshoz, tartalék tápellátáshoz és hálózaton kívüli alkalmazásokhoz, projektalapú konfigurációval az inverteres kommunikációhoz, kapacitásbővítéshez és telepítési formátumhoz.
