100 kWh energiatároló akkumulátor

A 100 kWh-s energiatároló akkumulátor beszállítóit összehasonlító integrátorok számára a HSS Energy gyár modulválasztást, rack- vagy kültéri szekrény opciókat, címkézést és kommunikációs konfigurációt biztosít a projekt során. A név egy piaci kapacitás osztályt ír le, nem pedig minden megállapodás pontos energiaértékét. A hatmodulos referencia esetében a katalógus rendszertáblázata 96,46 kWh névleges energiát közöl, míg hat modul 16,08 kWh-nál körülbelül 96,48 kWh-t számol. Ugyanebben a táblázatban 86,81 kWh felhasználható energia szerepel 90%-os DOD mellett. Mivel a két névleges energiaérték 0,02 kWh-val különbözik, a jóváhagyott specifikáció, a rendszerdiagram és a berendezés-egyeztetési rekord elsőbbséget élvez a beszerzési megrendelésnél.

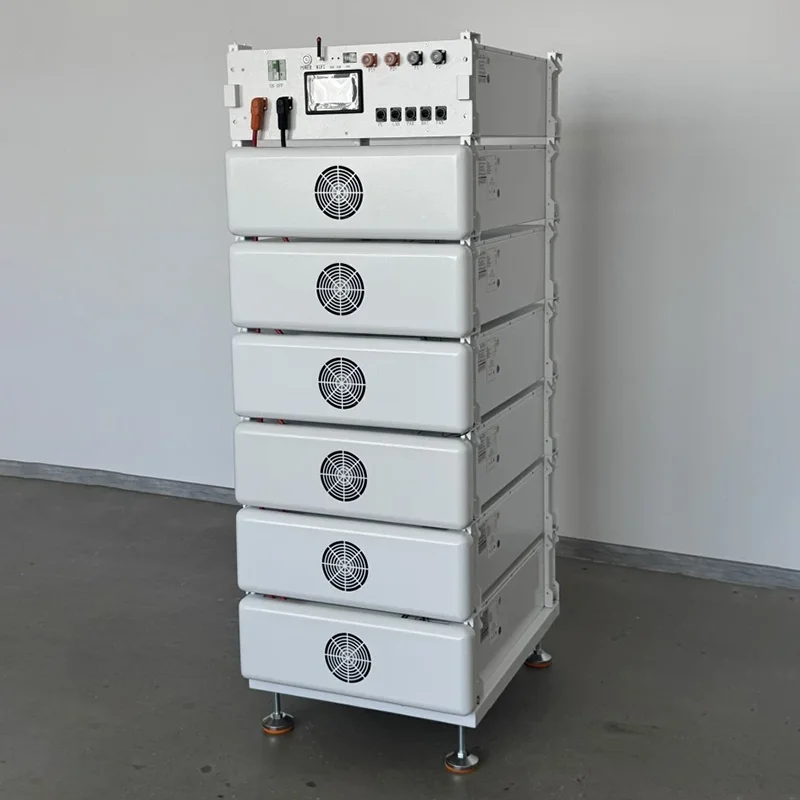

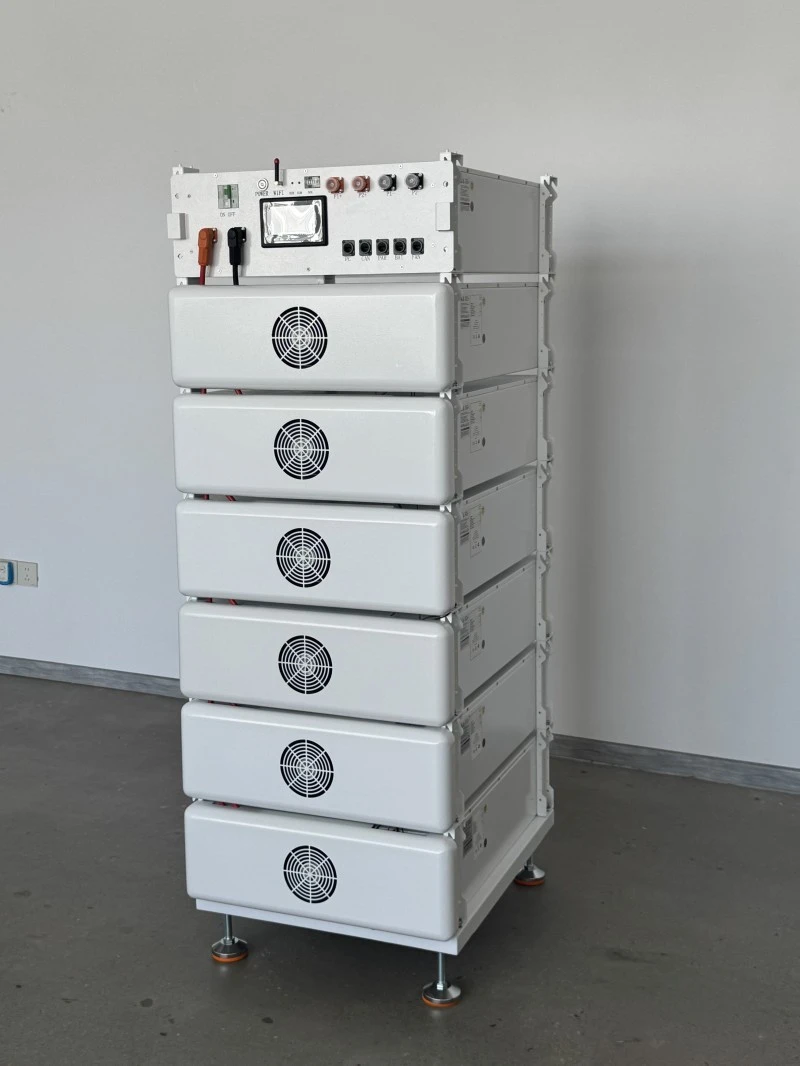

Hat 16,08 kWh-s nagyfeszültségű rack modul sorba kapcsolva

Referencia Műszaki specifikációk

1. Kapacitás architektúra és modul kiválasztása

Egy 100 kWh-s hv akkumulátorrendszer különböző modul-energiaosztályokat használhat: tíz körülbelül 10 kWh-s egységet, hat 16 kWh-s osztályú egységet vagy négy 24 kWh-s osztályú egységet. Ez az oldal hat 16,08 kWh-s modulra összpontosít. Az elrendezés megváltoztatása megváltoztatja a rendszerfeszültséget, a rack méreteit, a súlyt, a szállítást és a berendezések illeszkedését is, így a modulmennyiség nem helyettesíthető pusztán energiával. A konfiguráció felülvizsgálata során a HSS Energy rögzíti a 100 kWh-s energiatároló akkumulátor modulszámát, soros feszültségét és elektromos interfészeit a megrendelés műszaki mellékletében.

2. Nagyfeszültségű topológia és PCS illesztés

Selecting a High Voltage Battery starts with the DC voltage window of the PCS or inverter. The six-module reference is rated 307.2V with a 278.4-345.6V operating range. A CAN vagy RS485 azonosít egy elérhető interfészt; nem bizonyítja a protokoll kompatibilitást. Before production, provide the equipment brand, model, protocol version and pin definition for technical review.

3. Beltéri állvány vagy kültéri szekrény

Kereskedelmi energiatároló akkumulátorként a rendszer támogatja a kereskedelmi csúcskezelést, a szoláris önfogyasztást és a kiválasztott tartalék terheléseket, és alkalmas lehet nagy fogyasztású otthonok vagy kisebb projektek számára is. A katalógusban az IP20 a beltéri rack elrendezéshez. A kültéri elhelyezéshez opcionális IP55-ös szekrény is használható, de a burkolat besorolása nem helyettesíti a környezeti hőmérséklet, a légáramlás, az alapozás, az üzemi távolság és a helyi elektromos követelmények ellenőrzését.

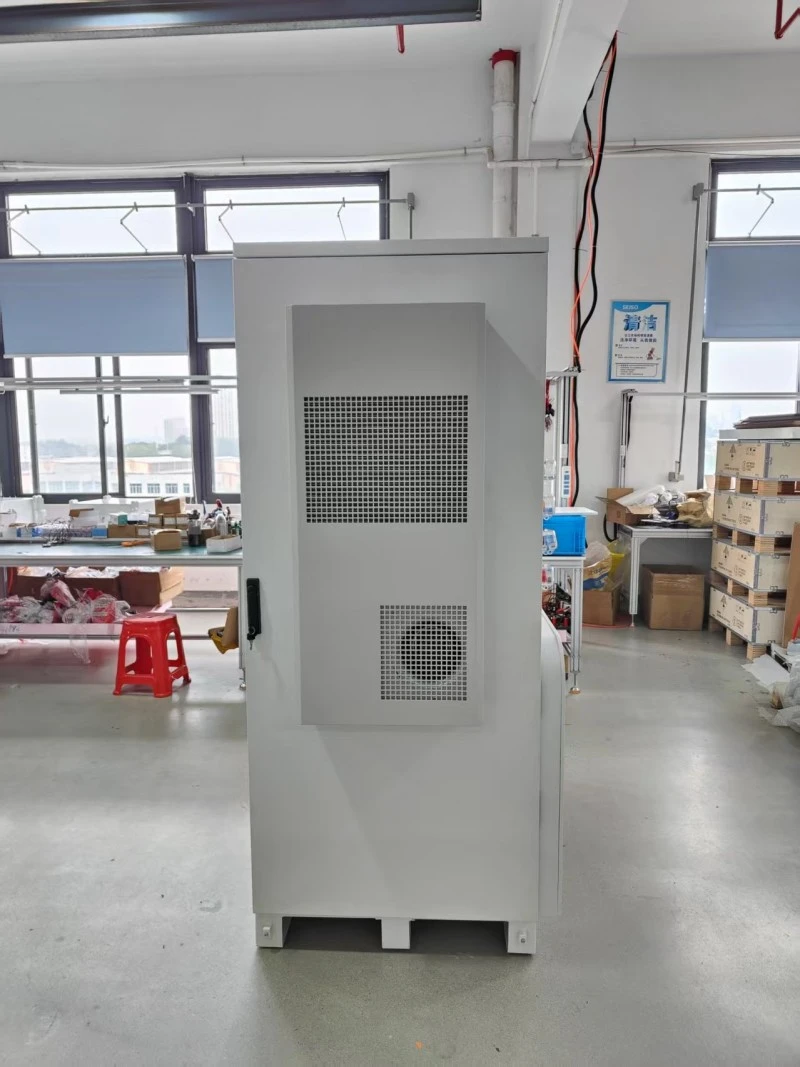

Kültéri védőszekrény; A belső modulok, a légáramlás és az interfészek minden megrendelésnél visszaigazolásra kerülnek

4. Moduláris építési és szolgáltatási hozzáférés

Az állványra szerelt LiFePO4 akkumulátor független modulokat használ fő vezérlőegységgel, ami praktikusabbá teszi a gyári ellenőrzést, a megosztott szállítást és a szolgáltatások elérését. Egy 16 kWh-s osztályú modul körülbelül 118 kg tömegű, míg a hatmodulos rendszer katalógushivatkozása körülbelül 782 kg. Az állványos rakodást, a hozzáférési útvonalakat és az emelő- vagy targoncaelrendezéseket ezért az ajánlattételi szakaszban meg kell vitatni. A részletes telepítési, vezetékezési és üzembe helyezési eljárások a termék kézikönyvében találhatók.

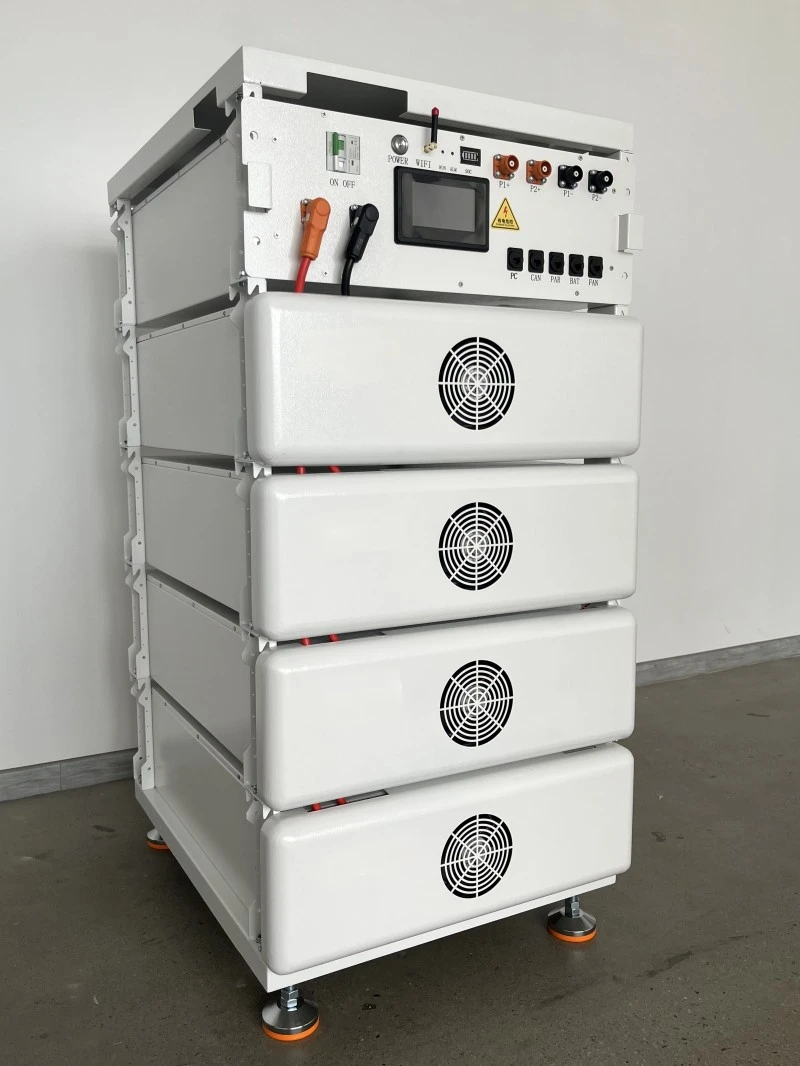

A modulköteg és a fő vezérlőegység közeli nézete; a lefényképezett verem konstrukciós referencia, nem a hatmodulos rendszerelrendezés

5. BMS, ventilátor hűtési és működési korlátok

A nagyfeszültségű lítium akkumulátor-rendszer akkumulátorkezelést használ a modul állapotának figyelésére és adatcserére a felső szintű berendezésekkel CAN-on vagy RS485-ön keresztül. A katalógus 160A-t ad meg az ajánlott töltő/kisütési áramnak, és 200A-t maximumnak, ugyanakkor megjegyzi, hogy az áramerősséget a hőmérséklet és az SOC befolyásolja. A ventilátoros hűtést, a -10°C és 55°C közötti működési tartományt, a páratartalmat és a magassági határértékeket együtt kell figyelembe venni, nem pedig egyetlen maximumot minden körülmények között folyamatos képességként kezelni.

6. Gyártási jóváhagyás, OEM/ODM és tanúsítási kör

A HSS Energy meg tudja erősíteni a modulcímkéket, az állványokat, a kültéri szekrényeket, a kijelző beállításait, a kommunikációs konfigurációt és a csomagolást egy meghatározott projekthez. A kötegelt gyártás előtt jóvá kell hagyni a rajzokat, az anyagjegyzéket, a protokollt és a mintát, az összeszerelést, a csatlakozási ellenőrzést, a BMS-beállításokat és az öregedési teszteket tételenként meg kell őrizni. A mellékelt CE EMC-tanúsítvány száma: XK2410013017C, és modellje 51,2V 314Ah-HV. Azt, hogy a testreszabott verzió ezen a hatókörön belül marad-e, össze kell vetni a végleges szállított konfigurációval.

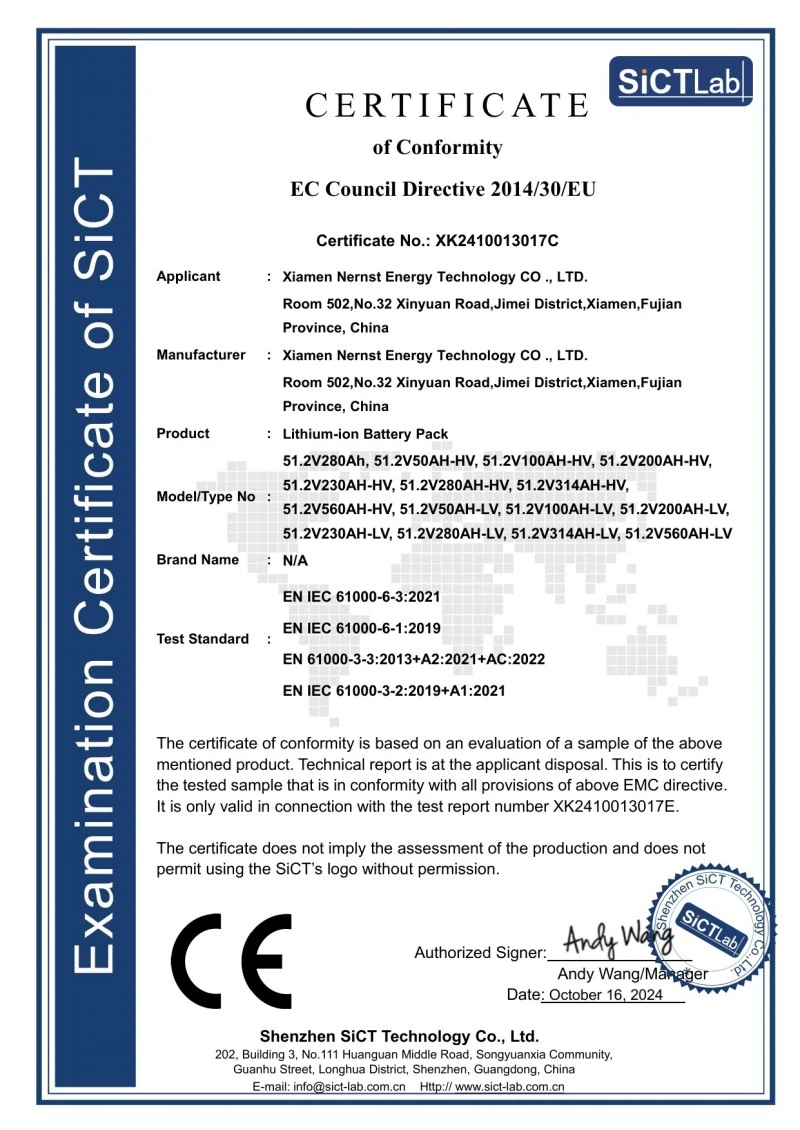

CE EMC tanúsítvány oldal; XK2410013017C számú tanúsítvány

7. Csomagolás, szállítás és projekt szállítás

A 100 kWh-s lítium-ion akkumulátor-projekt nehéz, nagyfeszültségű berendezéseket foglal magában, ezért a modulok, a vezérlőegység, az állvány és a szekrény külön védelmet, visszatartást, veszélyes árukat tartalmazó címkéket és kirakodási terveket igényelhetnek. A szállítás előkészítéséhez adja meg a rendeltetési helyet, a szállítási módot, a kirakodás feltételeit, a szükséges dokumentumokat és azt, hogy szükség van-e komplett szekrényre. A fából készült tok vagy raklap részleteit, az UN3480 jelölést és a szállítási papírokat meg kell erősíteni a tényleges modulhoz és az útvonalhoz, ahelyett, hogy a kijelzőről készült fényképről kellene másolni.

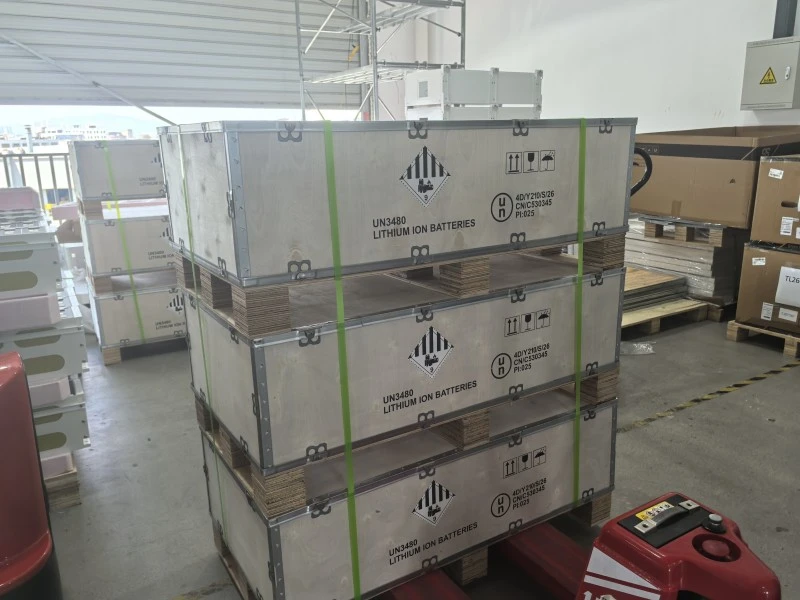

Fából készült tokos csomagolás nagyfeszültségű akkumulátormodulokhoz UN3480 jelzéssel

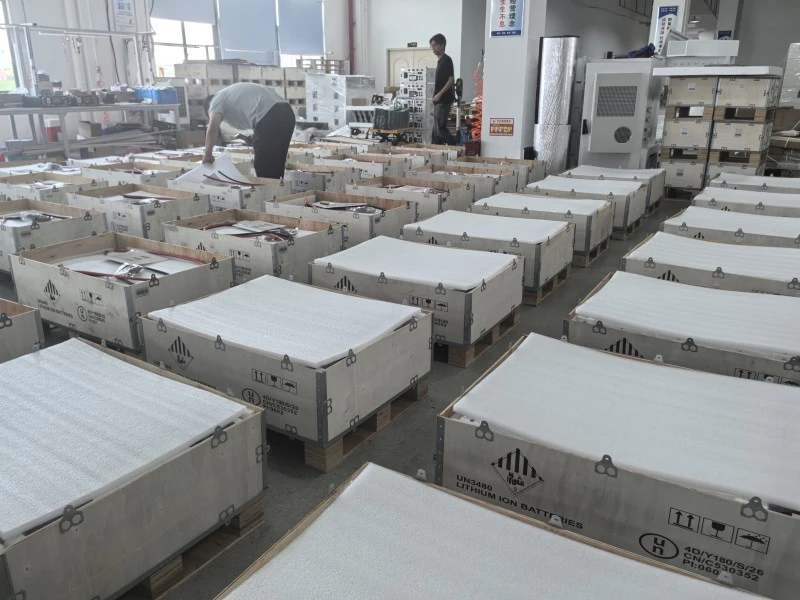

Tételcsomagolás a műhelyben; védőanyagok, tokok és szállítmányozási tételek követik a sorrendet

Gyakran Ismételt Kérdések

1. Miért hívják a terméket 100 kWh-nak, ha hat 16 kWh-s modul nem pontosan 100 kWh-s?

The figure is a common capacity-class description. Each reference module is rated 16.08kWh, so six calculate to about 96.48kWh; a katalógus rendszertáblázata 96,46 kWh-t ír ki. The quotation and contract should state the actual nominal energy.

2. Közvetlenül cserélhető tíz 10 kWh-s, hat 16 kWh-s és négy 24 kWh-s osztályú modul?

Nem. A rendszerfeszültség, a működési tartomány, a méretek, a súly, az állvány, a fővezérlő és a berendezések kompatibilitása mind változhat. Új rendszerkonfiguráció felülvizsgálata szükséges.

3. A rendszer telepíthető kültérre?

Opcionálisan IP55-ös kültéri szekrény is rendelhető. The enclosure rating is only one part of the site design; temperature, cooling, foundation, cable entry, service space and local requirements still need confirmation.

4. A CAN vagy RS485 port azt jelenti, hogy az akkumulátor minden PCS-hez vagy inverterhez csatlakoztatható?

Nem. Az egyező csatlakozó nem garantálja a megfelelő protokoll-, cím- vagy adatdefiníciókat. Rendelés előtt adja meg a berendezés modelljét, a protokoll verzióját és a tű definícióját.

5. A CE tanúsítvány automatikusan lefed minden OEM módosítást?

Nem feltétlenül. A mellékelt tanúsítvány hatóköre 51,2V 314Ah-HV, de a szekrény, szerkezeti, elektromos vagy egyéb változtatásokat össze kell hasonlítani a végső konfigurációval és a tanúsítvány hatályával.

Árajánlat ellenőrző lista:A 100 kWh-s energiatároló akkumulátor értékelésekor ossza meg a célenergiát, a preferált modulelrendezést, a PCS- vagy invertermodellt, a fő terheléseket, a telepítési környezetet, a beltéri rack- vagy IP55-ös szekrény követelményeit, a protokollt, a mennyiséget, a rendeltetési helyet, a szükséges tanúsítási dokumentumokat és a szállítási célt. HSS Energy will review these points before issuing the configuration and commercial proposal.
