A HSS Energy gyártja a 265 kWh-s energiatároló akkumulátort kereskedelmi árajánlatokhoz, projektek beszerzéséhez és OEM vagy ODM megrendelésekhez. A rendszer tizenegy sorba kapcsolt 76,8V 314Ah LiFePO4 modulból épül fel, amelyeket egy akkumulátorvezérlő egység kezel. Katalógusértékei 844,8 V névleges feszültség, 765,6-950,4 V üzemi tartomány és 265,27 kWh névleges energia. Légkondicionálással és ventilátoros hűtéssel ellátott, integrált szekrényt használnak a kereskedelmi napelemes tároláshoz, a csúcsidő-kezeléshez és a kiválasztott terhelésű tartalékoláshoz. Az ár kibocsátása előtt a HSS Energy felülvizsgálja a PCS- vagy invertermodellt, az egyenfeszültség-ablakot, a kommunikációs protokollt, a célteljesítményt, a helyszíni környezetet és a szükséges megfelelőségi dokumentumokat, így az idézett konfiguráció a valós projektet tükrözi, nem pedig egy általános kapacitáscímkét.
A HSS Energy 265 kWh-s energiatároló akkumulátorral látja el a rendszerintegrátorokat, az EPC-vállalkozókat, a forgalmazókat és az ipari ügyfeleket, akiknek egy megfelelő nagyfeszültségű akkumulátorszekrényre van szükségük, nem pedig egy laza modulcsoportra. A tizenegy modulból álló sorozat, az akkumulátorvezérlő egység, az egyenáram-védelem, a hűtés, a kommunikáció és a PCS interfész teljes rendszerként kerül ellenőrzésre. Az ügyfelek egysoros diagramot, terhelési profilt és felszereléslistát nyújthatnak be konfiguráció áttekintéshez, testreszabott címkézéshez, szállítási tervezéshez és hivatalos árajánlathoz.

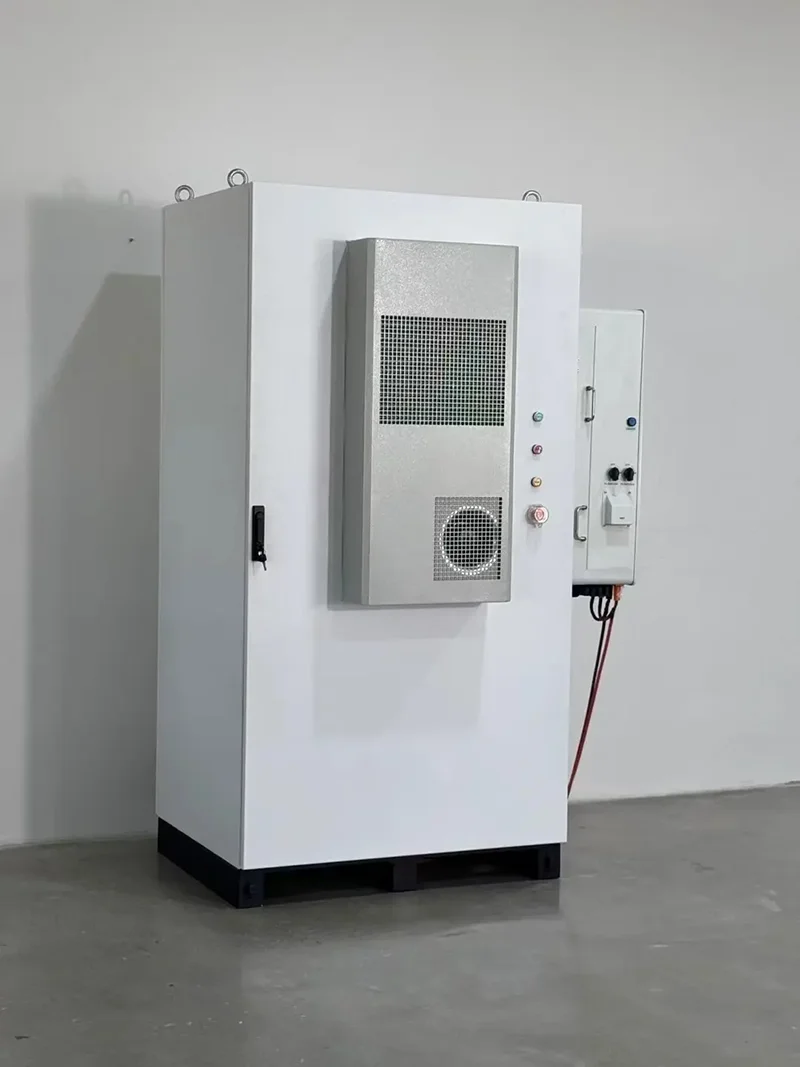

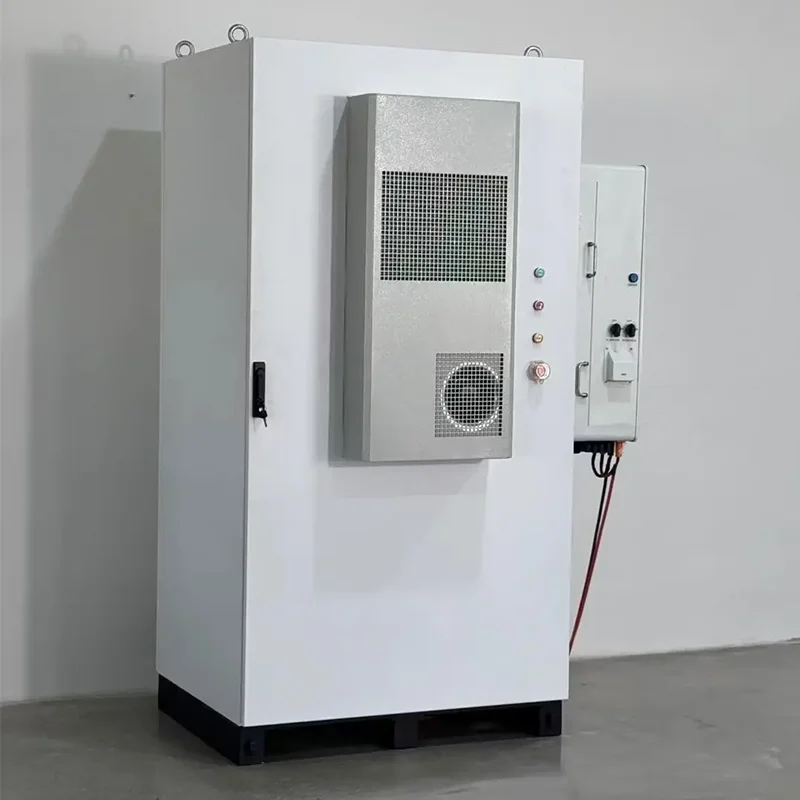

Az elkészült szekrény a gyártás helyén fényképezett. A projektházat általában IP55-ös konfigurációban szállítják; az alap adatlapon az IP54 szerepel.
Alapvető műszaki adatok
Tétel
Referenciaérték / megjegyzés
Rendszermodell alapja
ET-HV76.8V314Ah modulok; 11 soros modul plusz egy BCU
Kémia
LiFePO4
Modul névleges feszültsége / kapacitása
76,8V 314Ah
Modul energia
24,12 kWh
Modul méretei
440 × 1063 × 242 mm, Szé × M × Ma
Hozzávetőleges modulsúly
177 kg
A rendszer névleges feszültsége
844,8V
A rendszer üzemi feszültsége
765,6-950,4 V
A rendszer névleges energiája
265,27 kWh
Referencia felhasználható energia
238,79 kWh 90% DOD mellett
Ajánlott / maximális áramerősség
160A / 200A; az áramot a hőmérséklet és az SOC befolyásolja
Referencia egyenáram névleges feszültségen
kb. 135,2 kW 160 A-nél / 169,0 kW 200 A-nél; a végső folyamatos teljesítmény rendszerfüggő
Hűtés
Klíma plusz ventilátorhűtés
Kommunikáció
CAN és RS485; A protokollt berendezésmodell szerint kell ellenőrizni
Üzemi/tárolási hőmérséklet
-20-60°C / 0-35°C
Páratartalom / magasság
5%-85% relatív páratartalom / 2000 m alatt
Szekrényvédelem
Adatlap: IP54; A projektház IP55-re konfigurálható, ha a megrendelésben megerősítik
Szekrény méretei
1271 × 1530 × 2120 mm, Szé × M × Ma
A rendszer hozzávetőleges súlya
2312 kg a 11 modulos adatlap konfigurációhoz
Ajánlott DOD
90%
Ciklus élettartam
Adatlap állapotok ≥8000 ciklus; vonatkozó vizsgálati feltételek határozzák meg
Garancia
Az adatlapon 5+5 év szerepel; hatálya és kiterjesztési feltételei a szerződést követik
Felsorolt dokumentumok
CE, UN38.3 és MSDS; a végleges dokumentum alkalmazhatósága a megrendelt konfigurációt követi
Monitoring
A beépített Wi-Fi felügyelet az adatlapon látható; a rendelkezésre állás és a hálózati mód megrendelésenként visszaigazolásra kerül
Konfigurációs megjegyzés: a mellékelt adatlapon az IP54 szerepel. A projektszekrényeknél leírt IP55-ös besorolást az árajánlatban és a műszaki specifikációban meg kell erősíteni. A 125 kW-os Solis példa pontos modellt, egyenáramú ablakot, áramkorlátot és protokollellenőrzést is igényel.
1. Tizenegy 76,8 V-os modul alkotja a nagyfeszültségű láncot
A nagyfeszültségű egymásra rakható lítium akkumulátor-architektúra tizenegy 76,8 V-os 314 Ah-s modult használ sorba, és egy BCU felügyeli a teljes láncot. Ez 844,8 V névleges feszültséget és 765,6-950,4 V katalógus üzemi tartományt ad. Minden 265 kWh-s energiatároló projekthez rögzítik a sorozatcímeket, az előtöltési sorrendet, a védelmi küszöbértékeket és a kábelinterfészeket a jóváhagyott műszaki dokumentációban. A halmozott formátum támogatja a szervezett szolgáltatás-hozzáférést, de ez nem jelenti azt, hogy modulokat lehet hozzáadni vagy eltávolítani a PCS feszültségablak és a BMS beállítások újraellenőrzése nélkül.

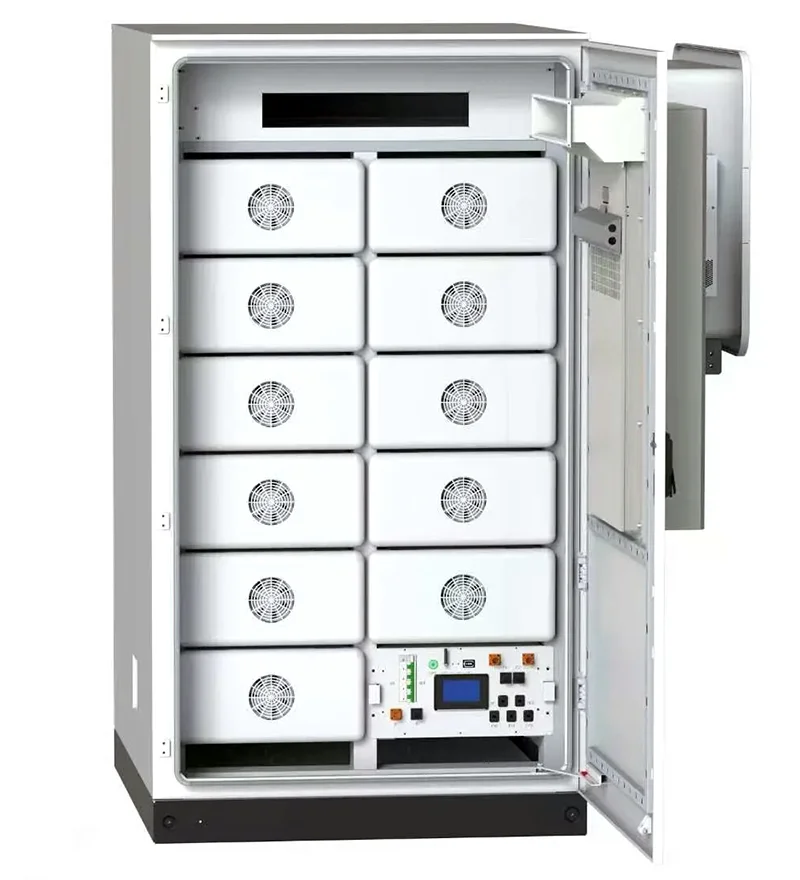

Nyitott szekrény, amely a tizenegy modulos elrendezést és az akkumulátorvezérlő egységet mutatja.
2. Kereskedelmi napenergia- és terheléskezelési alkalmazások
A HV napenergia-tároló akkumulátor kereskedelmi célú fotovoltaikus önfogyasztásra, a használati idő eltolására, csúcsborotválkozásra és a kiválasztott terhelések tartalékolására szolgál. Mikrohálózati és ipari energiagazdálkodási projekteknél is szóba jöhet a helyszíni szabályozási stratégia meghatározása után. A 265 kWh-s napelemet a tényleges terhelési és termelési adatok alapján kell méretezni: a tárolt energia önmagában nem határozza meg a PCS teljesítményét, a tartalék időtartamát vagy a pénzügyi megtérülést. A HSS Energy ezért az ajánlat megerősítése előtt bekéri a terhelési görbéket, az üzemórákat és a szükséges tartalék határt.
3. Inverter illesztés, beleértve a 125 kW-os Solis példát
Ez a nagyfeszültségű kereskedelmi tároló akkumulátor Deye, Solis, Afore, Growatt, FOX ESS és Megarevo berendezésekkel értékelhető. Az adatlap ezeket a márkákat is kompatibilis családként mutatja be, de a tényleges csatlakozás a pontos PCS- vagy invertermodelltől és protokollverziótól függ. Egy 125 kW-os Solis inverter esetében a HSS Energy ellenőrzi az egyenáramú akkumulátor tartományát 765,6-950,4 V között, megerősíti a megengedett akkumulátoráramot, áttekinti a CAN vagy RS485 kommunikációt, és a gyártás előtt protokolltesztet hajt végre. A márkaszintű kompatibilitást nem tekintjük minden modell jóváhagyásának.
4. Szekrényvédelem és hőtervezés
A kereskedelmi és ipari energiatároló rendszer integrált szekrényt használ légkondicionálóval és ventilátoros hűtéssel. A mellékelt adatlap IP54-et ír elő, míg a projektszállítmányok IP55-ös külső burkolatot használhatnak, ha ez a követelmény szerepel a visszaigazolt megrendelésben. Ez a különbségtétel azért fontos, mert az ajtótömítések, a kábelbevezetések, a szellőzőpályák és a külső hűtőberendezések mind befolyásolják a végső védelmi szintet. A szekrényrajz közzététele előtt felül kell vizsgálni a helyszín elhelyezését, a szervizelési távolságot, a környezeti hőmérsékletet, a por- és esőterhelést.

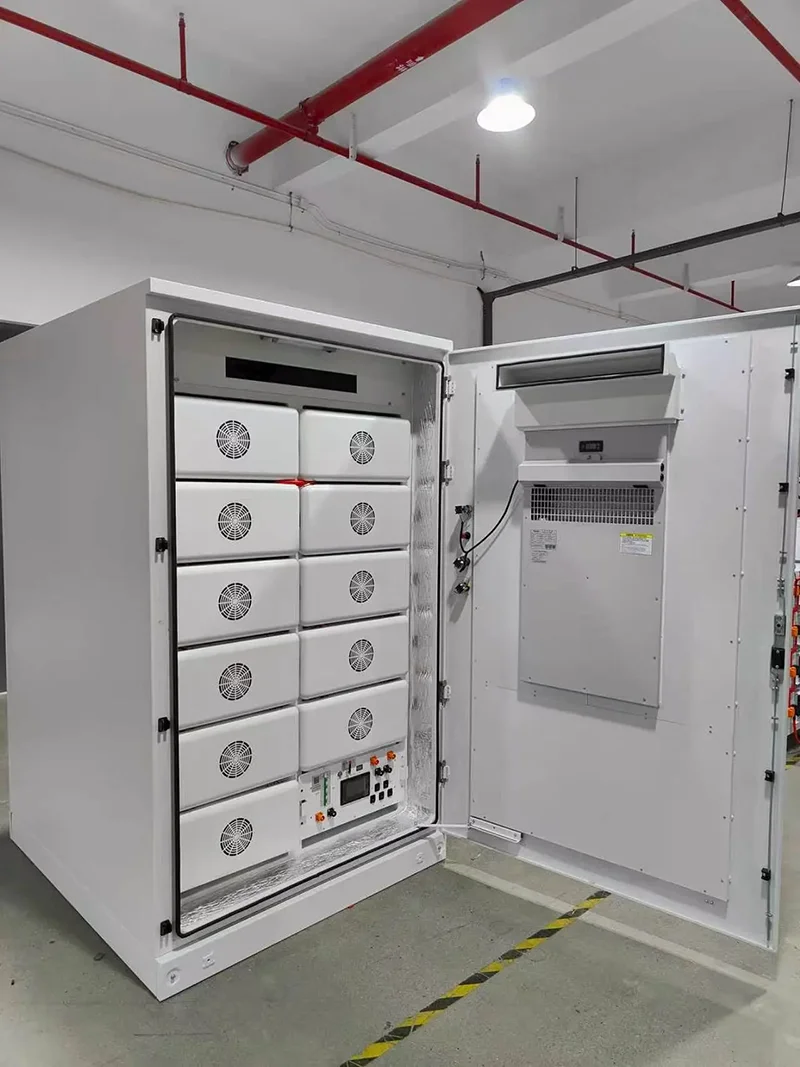

Gyártóhelyi belső nézet, amely a modulelrendezést, a vezérlőterületet, az ajtótömítést és a szekrény hűtőberendezését mutatja.
5. BMS kommunikáció és Wi-Fi felügyelet
A BCU CAN-on és RS485-ön keresztül kommunikál, és működési információkat gyűjt a modul BMS egységeitől. Az adatlapon az UDAN BMS-szállítóval közösen fejlesztett beépített Wi-Fi felügyeleti eszköz is látható, kínai és angol megjelenítési lehetőséggel. Az elérhetőség, az alkalmazás-hozzáférés, az adatmezők és a hálózati módszer ellenőrzése a megrendelt konfigurációhoz megerősített. A fizikai CAN vagy RS485 port önmagában nem bizonyítja a kiválasztott PCS-vel való kompatibilitást, így a kommunikációs fájlok és a tesztkörülmények a gyártás előtti felülvizsgálat részét képezik.
6. Gyártás, OEM/ODM és minőség-ellenőrzés
A 265 kWh-s Ess Battery tárolórendszert csak a rendszerrajz, a modulmennyiség, a BCU beállítás, a hűtési elrendezés, a protokoll, a címkék és a szállítási dokumentumok megerősítése után bocsátják gyártásra. A HSS Energy támogatja a szekrények, jelölések és projektdokumentumok testreszabását a minősített OEM és ODM megrendelésekhez. A cég 2023-ban alakult, partnerei több mint tíz éves lítium akkumulátor ipari tapasztalattal rendelkeznek. Kínában több gyártóbázis körülbelül 12 000 m²-t fed le, automatizált összeszereléssel, lézeres hegesztéssel, öregedési tesztekkel és kimenő ellenőrzéssel az akkumulátorprojektekben. A katalógusban szereplő állítások, mint például a ciklus élettartama és a tanúsítvány, a megadott konfigurációhoz és feltételekhez vannak kötve.
7. Csomagolás, szállítás és értékesítés utáni átadás
Az adatlap a tizenegy modulos szekrényhez hozzávetőlegesen 2312 kg-os rendszertömeget ad, ezért kiszállítás előtt ellenőrizni kell a kirakodó berendezéseket, a padlórarakást, a hozzáférési útvonalat és a végső elhelyezést. A csomagolást és a címkézést az egyeztetett útvonalra, rendeltetési helyre és szállítási okmánylistára készítik el. A HSS Energy biztosítja a megrendelésnek megfelelő kézikönyvet és projekt műszaki fájlokat. A vezetékezés, az üzembe helyezés, a riasztások és a karbantartási eljárások a használati útmutatóban találhatók, nem pedig a termékoldalon. Az értékesítés utáni kommunikáció a sorozatszámtól, a helyszíni információktól és az üzemállapot egyértelmű leírásától kezdődik.

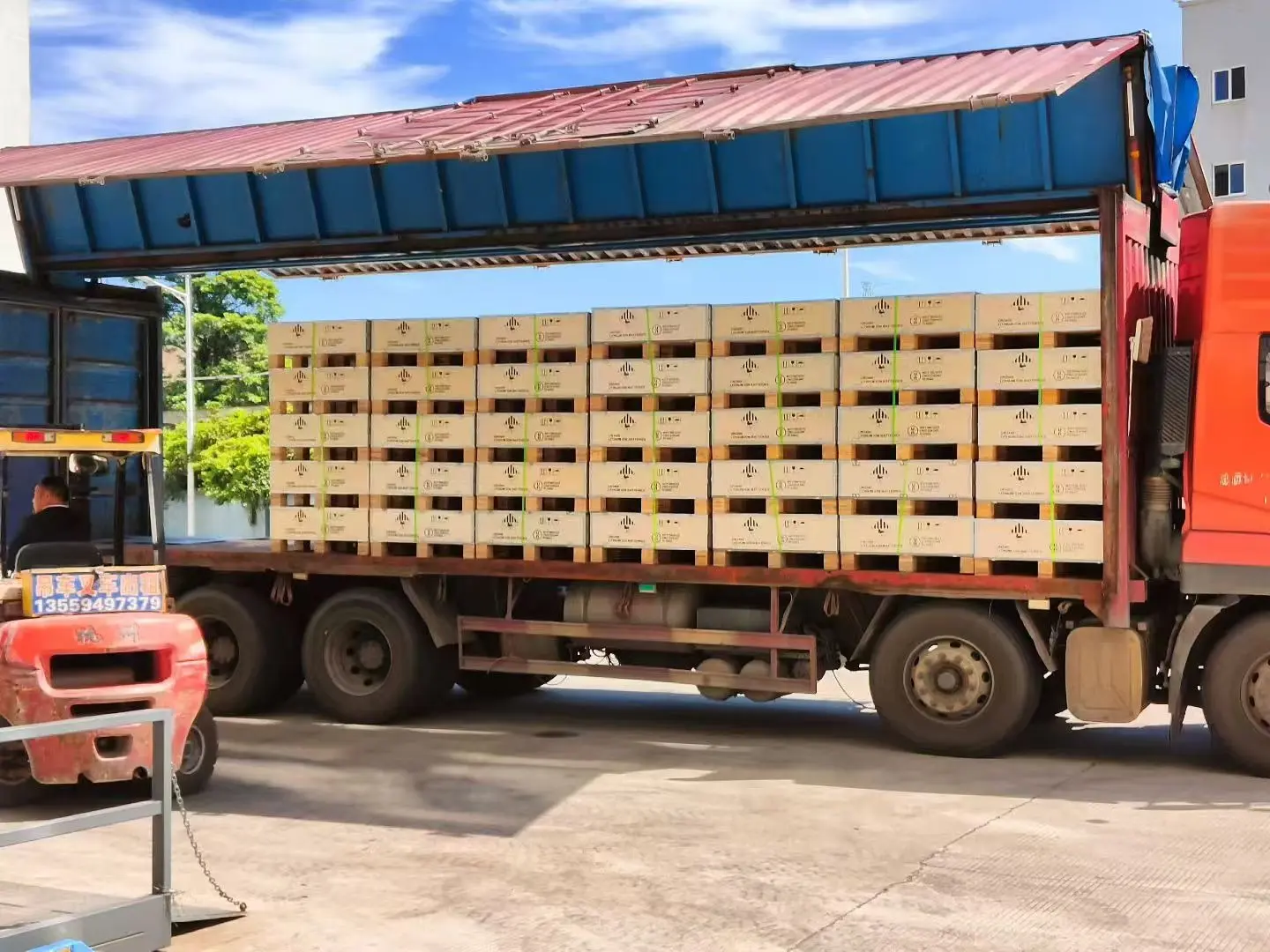

Kiszállításra előkészített raklapos lítium akkumulátoros termékek; a végső csomagolás és a szállítási jelek a rendeltetési és jóváhagyott útvonalat követik.
GYIK
1. Hogyan számítják ki a 265 kWh kapacitást?
Mindegyik modul névleges feszültsége 76,8 V 314 Ah, azaz körülbelül 24,12 kWh. Tizenegy sorba kapcsolt modul megtartja a 314 Ah kapacitást és 844,8 V névleges feszültséget állít elő, ami 265,27 kWh névleges energiát ad.
2. A szekrény IP54 vagy IP55?
A mellékelt adatlapon az IP54 szerepel. Az IP55-ös projektburkolat akkor biztosítható, ha a szekrény kialakítása és védelmi követelménye az árajánlatban és a műszaki specifikációban megerősített.
3. Működhet a rendszer 125 kW-os Solis inverterrel?
Az adott alkalmazáshoz kiértékelhető, de a pontos Solis modellt mellékelni kell. A kompatibilitás megerősítése előtt ellenőrzik az egyenfeszültség-tartományt, az akkumulátoráramot, a kommunikációs protokollt és a vezérlési logikát.
4. A Deye, Growatt, FOX ESS és Megarevo is támogatott?
Ezek a márkák potenciálisan kompatibilis családként vannak felsorolva vagy azonosítva. A végső jóváhagyás modell- és protokollfüggő marad.
5. A Wi-Fi felügyelet szabványos?
A Wi-Fi felügyelet a mellékelt adatlapon látható. Erősítse meg a felügyeleti hardvert, az alkalmazás-hozzáférést és a hálózati módszert a rendelés konfigurációjában.
6. Mit kell megadni az árajánlathoz?
Kérjük, küldje el a cél PCS teljesítményt, a pontos inverter modellt, a terhelési profilt, a szoláris kapacitást, a helyszíni környezetet, a szükséges IP-besorolást, a mennyiséget, a rendeltetési helyet, a megfelelőségi dokumentumok igényeit és a szállítási ütemtervet.
Projekt megkeresés:A 265 kWh-s energiatároló akkumulátorra vonatkozó árajánlathoz küldje el a PCS vagy az inverter márkáját és pontos modelljét, a célteljesítményt, a terhelési profilt, a helyszíni feltételeket, a szekrény kívánt védelmi szintjét, a kommunikációs követelményeket, a mennyiséget és a rendeltetési helyet. A HSS Energy ellenőrzi a tizenegy modulból álló feszültségablakot, a BCU és a protokoll beállítását, a hűtési konfigurációt, a szállítási dokumentumokat és a kereskedelmi ajánlatot.
