215 kWh energiatároló akkumulátor

A HSS Energy felkészíti a kínai 215 kWh-s energiatároló akkumulátort az energiatároló integrátorok, telepítők, forgalmazók és műszaki vásárlók számára, akiknek világos műszaki határokkal rendelkező nagyfeszültségű akkumulátorcsomagra van szükségük. Nem egyszerűen tizenöt modulról van szó egy szekrényben: a soros feszültséget, a master BMS logikát, az egyenáram-védelmet, a kommunikációt, a kábelezést, a termikus tervezést és a PCS- vagy inverterillesztést egy rendszerként kell felülvizsgálni. A vevők egysoros diagramot, berendezés modellt és terhelési profilt küldhetnek, hogy megkapják a konfiguráció áttekintését és a hivatalos árajánlatot.

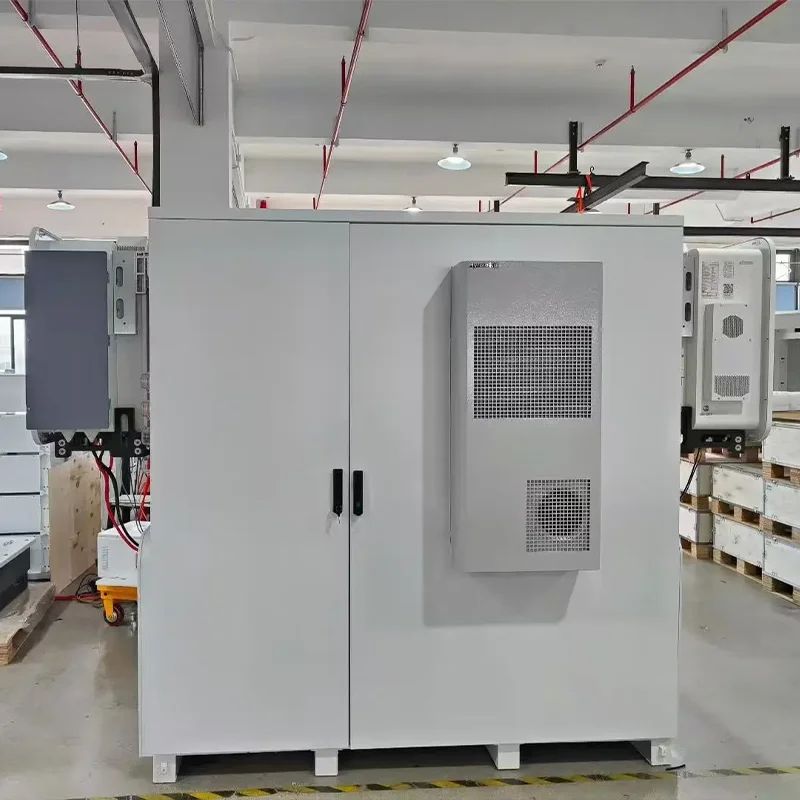

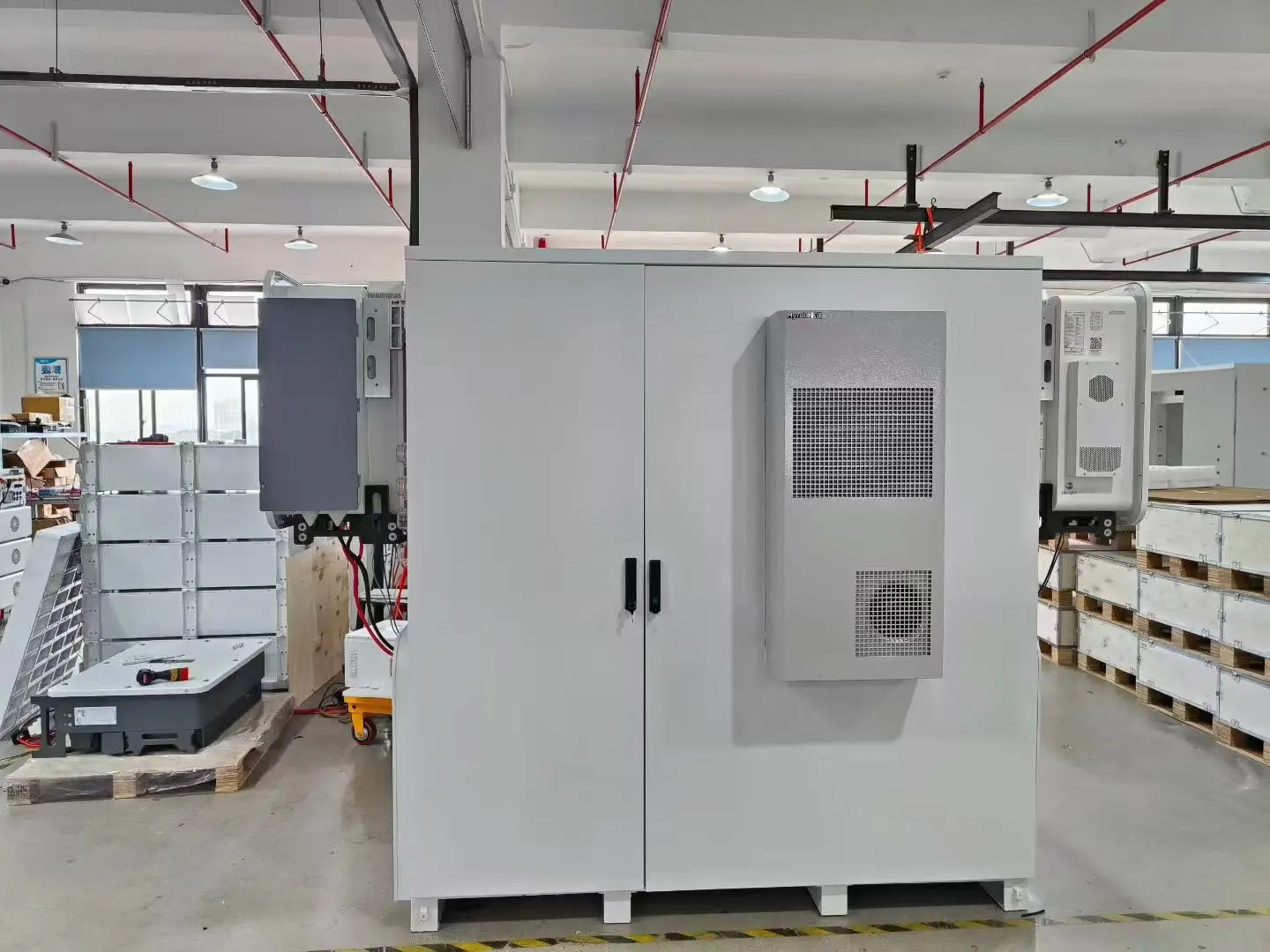

A műhelyben fényképezett IP55-ös szekrény. A végleges interfészek, a hőkezelés és a helyszín elrendezése megerősítésre került a projekthez.

Alapvető műszaki adatok

1. A 15-ös sorozatú architektúra a DC feszültség ablakkal kezdődik

Ez a 215 kWh-s akkumulátoros energiatároló rendszer tizenöt akkumulátoregységet köt sorba. A kapacitás 280 Ah marad, miközben a feszültség a sorozatszámlálással nő, így a számított üzemi tartomány 696–864 V. A kiválasztást a PCS vagy az inverter maximális DC bemenetével, az akkumulátorfeszültség ablakával, a töltő- és kisütési áramkorlátokkal, az előtöltési sorrenddel és a védelmi koordinációval kell kezdeni. A HSS Energy minden 215 kWh-s energiatároló projekt esetében rögzíti a sorozatok elrendezését, az eszközcímeket, az interfész definícióját és a megengedett működési korlátokat a jóváhagyott műszaki specifikációban, ahelyett, hogy pusztán a kapacitáscímkéről választana ki berendezéseket.

2. A PCS vagy az inverter illesztése

A nagyfeszültségű energiatároló rendszerhez a névlegesnél több feszültség tartozik. A CAN vagy RS485 protokollnak, a keretverziónak, a címszabályoknak, a riasztási kapcsolatnak és a teljesítményvezérlési logikának is meg kell egyeznie. A HSS Energy áttekintheti a Deye, Solis, Afore, Growatt, FOX ESS és Megarevo egyes modelljeit. A kompatibilitást a pontos modell és protokoll verzió igazolja; ez nem feltételezhető minden, ugyanazt a márkanevet viselő termékről.

3. IP55 szekrény és moduláris akkumulátor elrendezés

A LiFePO4 energiatároló szekrény a tizenöt modult, a fővezérlőt, az egyenáram-védelmet, a buszcsatlakozásokat és a kapcsolódó tartozékokat egyetlen házban tartalmazza. A külső szekrény IP55, míg az egyedi katalógus akkumulátoregység IP20 besorolású; ez a két minősítés nem tekinthető felcserélhetőnek. A kábelbevezetéseket, a szellőző- vagy hőmérséklet-szabályozó berendezéseket, a karbantartási távolságot és a helyszín alapját ellenőrzik a környezeti hőmérséklet, a por, az esőhatás és a helyi telepítési követelmények szempontjából.

A műhelyfotón látható nagyfeszültségű modulok és vezérlőcsatlakozás. A teljes 215 kWh-s elrendezés tizenöt 51,2 V-os 280 Ah-s egységet használ.

4. Kereskedelmi működési forgatókönyvek

A kereskedelmi forgalomban lévő akkumulátortároló rendszerek támogathatják a napenergia önfogyasztását, a használati idő eltolását, a csúcsborotválkozást, a kiválasztott terhelésű biztonsági mentést és a mikrohálózati projekteket. A hasznos működési eredmény a terhelési profiltól, a felhasználható energiától, a PCS teljesítménytől, a napenergia-termeléstől és a szabályozási stratégiától függ. Az értelmes árajánlat érdekében a vásárlóknak meg kell adniuk a legutóbbi fogyasztási adatokat, a kritikus terheléseket és a rendszer által várhatóan megoldandó problémát. A hálózatra kapcsolt működést, a hálózaton kívüli átvitelt vagy a generátorkoordinációt a rendszerintegrátornak is felül kell vizsgálnia a helyi védelmi és elosztási sémával szemben.

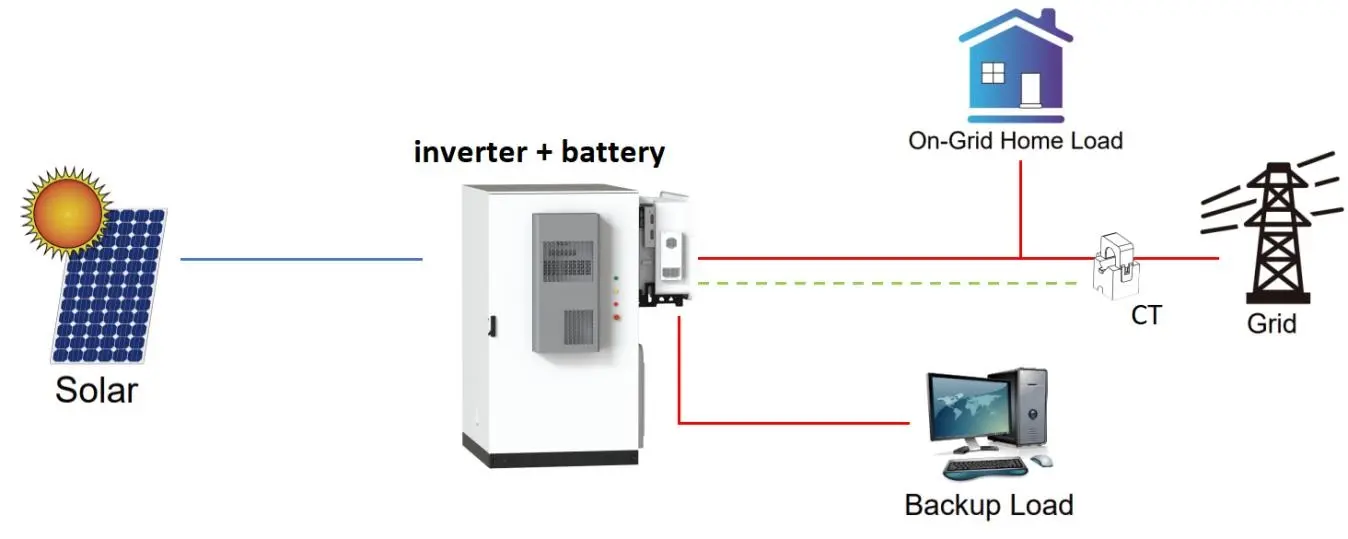

Alapvető energiaáramlási példa. Az otthoni terhelés ikon szemléltető jellegű; A kereskedelmi PCS, EMS, CT, hálózati pont és terhelés vezetékeinek követniük kell a projektrajzot.

5. BMS, kommunikációs és működési határok

Az akkumulátoregységek CAN, RS485 és RS232 interfészt biztosítanak, a master vezérlő pedig konszolidálja a felső szintű berendezések modulállapotát. A megfelelő csatlakozó nem bizonyítja a protokoll-kompatibilitást, ezért a berendezés modelljét, a protokollfájlt és a kommunikációs vizsgálati módszert a gyártás előtt megerősítik. A katalógus felsorolja a 140A ajánlott áramerősséget és a 200A maximális áramerősséget, miközben megjegyzi a hőmérséklet és az SOC hatását is. Ezért a rendszer folyamatos tápellátását a szekrény hőkezelésével, a kábelezéssel, a védelmi eszközökkel és a PCS-korlátokkal együtt állítják be.

6. Testreszabás, gyártásellenőrzés és megfelelőségi bizonyíték

A BESS akkumulátor-energiatároló rendszer általában a rajzok áttekintésén, a darabjegyzék-ellenőrzésen, a szekrény elrendezésén, a protokollegyeztetésen, a címke jóváhagyásán és az első cikk szerinti ellenőrzésen megy keresztül a kötegelt gyártás előtt. A HSS Energy 2023-ban alakult, és partnerei több mint tíz éves lítium akkumulátor ipari tapasztalattal rendelkeznek. Kínában több gyártóbázis összesen körülbelül 12 000 m²-t fed le, lézeres hegesztéssel, automatizált összeszereléssel, öregítési tesztekkel és kimenő ellenőrzésekkel, amelyek támogatják a kötegelt és OEM vagy ODM projekteket. Az ehhez az oldalhoz mellékelt felülvizsgálati csomag tartalmaz egy CE EMC megfelelőségi tanúsítványt, egy RoHS megfelelőségi tanúsítványt és egy IEC 62619 vizsgálati jelentést. A dokumentum hatókörét és végleges alkalmazhatóságát a rendszer a megrendelt konfigurációval összehasonlítja.

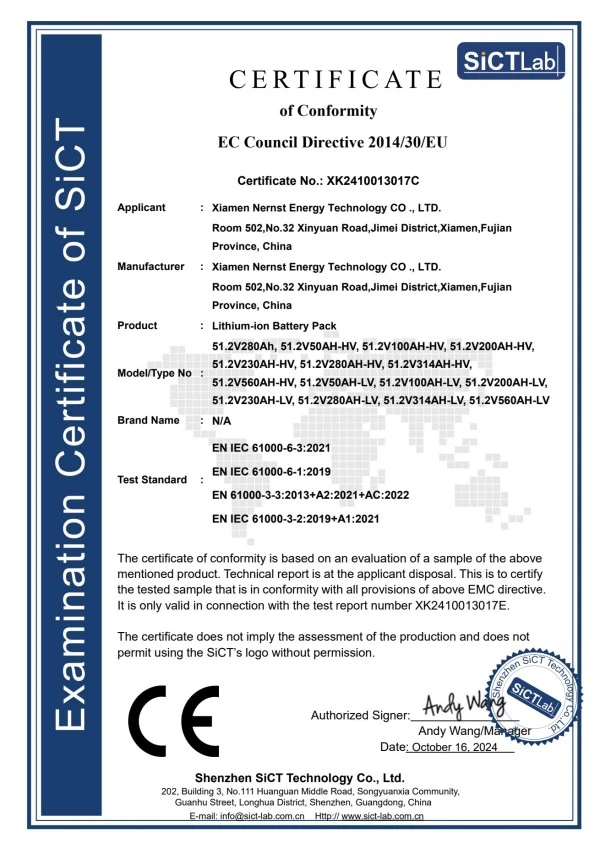

CE EMC megfelelőségi tanúsítvány a termékcsalád felülvizsgálatához.

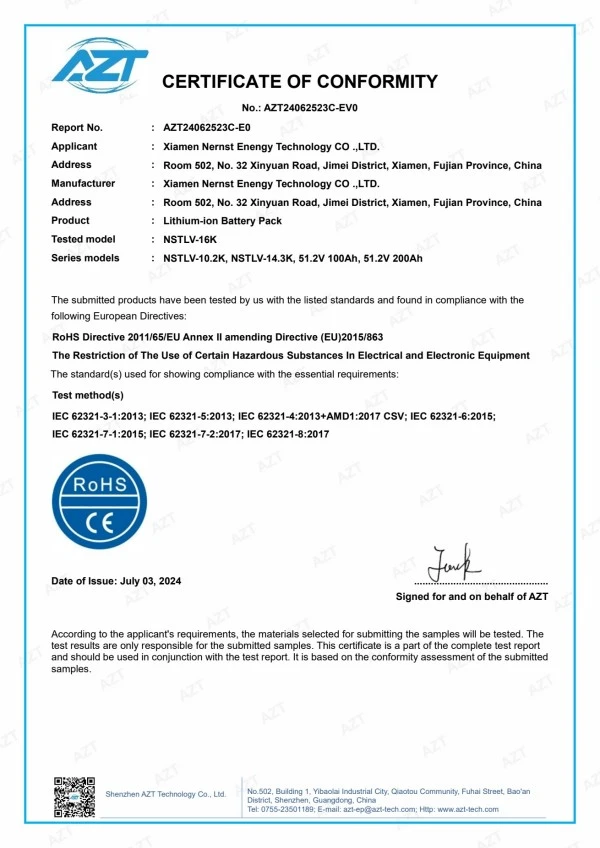

RoHS-megfelelőségi tanúsítvány a megfelelőségi felülvizsgálathoz.

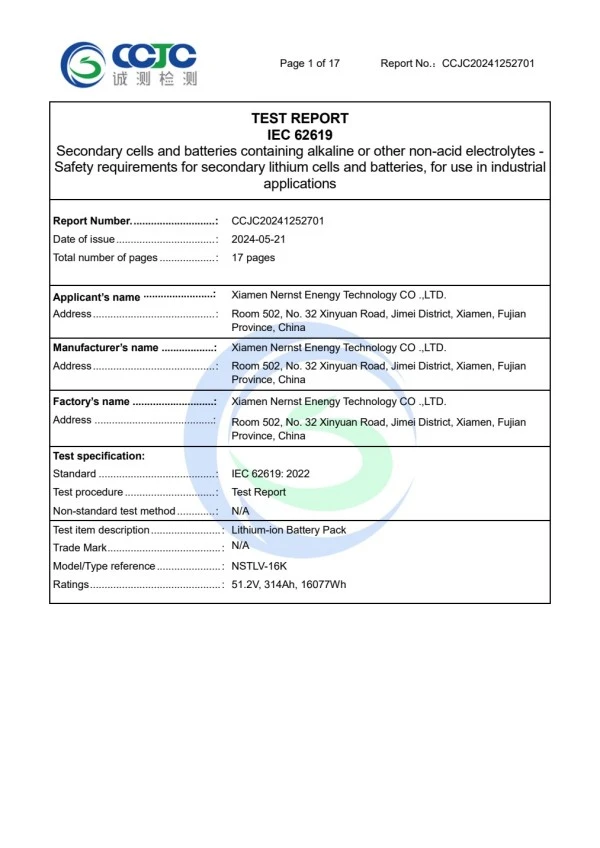

Az IEC 62619:2022 tesztjelentés oldala a biztonsági vizsgálat alátámasztására szolgál.

7. Csomagolás, szállítás és értékesítés utáni átadás

A tizenöt akkumulátoregység hozzávetőleges nettó össztömege 1533 kg, a szekrény, a vezérlő, a kábelek és a tartozékok nélkül. A kirakodó berendezéseket, a szállítási megosztást, a hozzáférési útvonalat és a végső elhelyezést ezért a szállítás előtt meg kell állapodni. A csomagolás a visszaigazolt tengeri vagy közúti útvonalra, rendeltetési helyre, címkékre és dokumentumlistára készül. A szállítás után a HSS Energy biztosítja a megrendelt konfigurációnak megfelelő kézikönyvet és műszaki fájlokat. A részletes vezetékezési, üzembe helyezési, riasztáskezelési és karbantartási eljárások a használati útmutatóban maradnak, így az online termékoldal praktikus és könnyen olvasható marad.

GYIK

1. Miért hívják a rendszert 215 kWh-nak?

Tizenöt 51,2 V-os 280 Ah-s egység 215,04 kWh számított névleges energiát termel, így a termék a 215 kWh teljesítményosztályban szerepel.

2. Közvetlenül csatlakoztatható bármilyen Deye, Solis vagy Growatt inverterhez?

Nem. A márkanév önmagában nem elég. Kérjük, adja meg a pontos modellt, az egyenfeszültség-tartományt, az áramkorlátot és a protokoll verzióját, hogy mindkét fél elvégezhesse a kompatibilitási felülvizsgálatot.

3. Az IP55 minden akkumulátormodulra vonatkozik?

Az IP55 a külső szekrényre vonatkozik. Az egyedi 51,2V 280Ah-s egység IP20-as a katalógusban. A kábelbevezetéseknek és a hőkezelési tervezésnek is meg kell felelnie a tényleges helyszíni feltételeknek.

4. A tizenöt modul sorosról párhuzamosra cserélhető?

Ez az oldal egy nagyfeszültségű soros rendszert ír le. A párhuzamos elrendezés megváltoztatná a feszültséget, az áramerősséget, a vezérlést, a védelmet és a berendezés illesztését, ezért külön tervezést igényel.

5. Milyen megfelelőségi dokumentumok állnak rendelkezésre?

A mellékelt felülvizsgálati készlet CE EMC és RoHS megfelelőségi dokumentumokat, valamint egy IEC 62619 vizsgálati jelentést tartalmaz. A szállítási fájlok és a pontos dokumentum hatóköre megerősítésre kerül a végső rendelési konfigurációhoz.

6. Milyen információk szükségesek az árajánlathoz?

Kérjük, adja meg a célteljesítményt, a fő terheléseket, a PCS vagy inverter modelljét, a működési forgatókönyvet, a telepítési környezetet, a mennyiséget, a célországot, a szükséges dokumentumokat és a várható szállítási dátumot.

Projekt lekérdezés:215 kWh-s energiatároló akkumulátor beszerzésekor küldje el a PCS vagy az inverter márkáját és modelljét, a rendszer teljesítményét, a főbb terheléseket, a helyszíni környezetet, a kommunikációs követelményeket, a mennyiséget, a rendeltetési helyet és a szükséges dokumentumokat. A HSS Energy ezeket az információkat használja fel a 15-ös sorozat feszültségablakának, a szekrénykonfigurációnak, a protokollegyeztetésnek, a szállítási fájlkészletnek és az árajánlatnak az ellenőrzésére.
