11,1V 10Ah akkumulátor
  • 11,1V 10Ah akkumulátor11,1V 10Ah akkumulátor

11,1V 10Ah akkumulátor

Azoknak az OEM csapatoknak, akiknek több üzemidőre van szükségük egy meglévő 11,1 V-os rendszerből, a HSS Energy 11,1 V-os 10 Ah-s akkumulátorcsomagot kínál 111 Wh névleges energiával és akár 30 A folyamatos kimenettel. A megerősített NCM 21700 kialakítás 3S2P elrendezést használ. A projekttől függően A-osztályú EVE, DMEGC, BAK, LG vagy Samsung cellák választhatók, míg a csatlakozó, a BMS-beállítások, a kábelelrendezés, a címkézés és a kész méretek zárolásra kerülnek a mintavétel és az ajánlattétel előtt.

A több üzemidőt és terhelési magasságot igénylő OEM-berendezések esetében a HSS Energy 11,1 V-os 10 Ah-s akkumulátorcsomagja 10 Ah-s kapacitást és 30 A-es, folyamatos kisülési referenciát kombinál egy 11,1 V-os platformon. Hat 21700 cella van elrendezve 3S2P-ben, akár 5A töltéssel.

A jóváhagyott összeállítás ezt követően rögzíti a cella modelljét, a csatlakozót, a polaritást, a kábel hosszát, a BMS-beállításokat, a kész méretet és a szükséges dokumentumokat, így a mintavételezés és az ismételt rendelések ugyanazt az ellenőrzött specifikációt követik.

11.1v 2000mah Battery Pack

Termékmarketing kép: 11,1V 10Ah akkumulátor, kábellel és csatlakozóval. A végső csatlakozó specifikáció rendelésfüggő.

Legfontosabb specifikációk

Tétel

Specifikáció

Termék neve

11,1V 10Ah akkumulátor

Márka

HSS energia

Kémia

NCM

Cell formátum

21700 hengeres cella

Cella konfigurációja

3S2P (összesen 6 cella; 21700-5000mAh referencia)

Névleges kapacitás

10 Ah

Minimális névleges kapacitás

9,9 Ah

Névleges feszültség

11,1V

Névleges energia

kb. 111Wh, 11,1V x 10Ah-ból számolva

Ciklus-élettartam referencia

Mellékelt specifikáció: >1000 ciklus a kezdeti kapacitás >80%-a fennmaradó kapacitással; teljes vizsgálati feltételek nem biztosítottak

Maximális töltőáram

5A. 0,5C töltés javasolt a mellékelt specifikációban

Töltés-lezárási feszültség

<=12,6V

Maximális folyamatos kisülés

30A

BMS referencia

30A; végleges védelmi funkciók és küszöbértékek megerősítésre várnak

Kisülési lekapcsolási feszültség

>=7,8V; 9V ajánlott a mellékelt specifikációban

Ház anyaga

Hőre zsugorodó fólia

Méretek

kb. 68 x 45 x 72 mm

Súly

kb. 0,5 kg

Csatlakozási lehetőségek

XT30, DC5521 vagy XT60

Cell Brand Options

A-osztályú EVE, DMEGC, BAK, LG vagy Samsung; pontos modell a projekt követelményeitől és a rendelkezésre állástól függően

Igazolás / Szállítási okmányok

Meg kell erősíteni a pontos 21700 3S2P megrendelt modellre, rendeltetési helyre és szállítmányra


1. Több üzemidő a feszültségplatform megváltoztatása nélkül

111 Wh névleges energiánál ez a csomag nagyobb energiatartalékot biztosít a 11,1 V-os rendszernek anélkül, hogy magasabb feszültségosztályba lépne. Azok a vásárlók, akik egy 11,1 V-os, 10 Ah-s újratölthető akkumulátort hasonlítanak össze, a nyereség egyértelmű: hosszabb a töltések közötti idő, ha a berendezés terhelése változatlan marad. Erősebben illeszkedik, ha a futásidő a korlát, nem a feszültség.

Erősebb illeszkedés, ha:

● a berendezés már 11,1 V névleges akkumulátorplatformot használ;

● a fő cél a hosszabb üzemidő, nem pedig a magasabb rendszerfeszültség;

● a folyamatos terhelés a jóváhagyott 30A határértéken belül marad;

● a hozzávetőlegesen 68 x 45 x 72 mm-es méret és 0,5 kg tömeg belefér a termék borítékába.

2. A kapacitás nem hasznos, ha a csomag nem bírja a terhet

A mellékelt specifikáció 30A-t ad meg maximális folyamatos kisülési áramként, és egy 30A-es BMS-re hivatkozik. Ez a 11,1 V-os, 10 000 mAh-s akkumulátorcsomag számára hasznos terhelési mozgásteret biztosít az azonos feszültségű és kapacitású gyengeáramú akkumulátorokhoz képest. A csúcsigényt továbbra is külön ellenőrizni kell, mert nem biztosítottak magasabb rövid távú áramerősséget.

3. Miért van értelme a 3S2P 21700-nak?

Hat 5000 mAh-s cella három soros csoportot hoz létre két párhuzamos cellával, 11,1 V névleges feszültséggel és 10 Ah névleges kapacitással. A 3S2P 21700 akkumulátorcsomagban a párhuzamos pár növeli a kapacitást és az áramerősséget, míg a három sorozatcsoport a 11,1 V-os platformon tartja a rendszert. Az eredmény egy kompakt hatcellás architektúra a kisebb cellák nagyobb száma helyett.

4. A 30A-es BMS a rendszer része, nem jelölőnégyzet

A referenciaterv egy 30 A-es BMS-t tartalmaz, 5 A maximális töltőárammal, legfeljebb 12,6 V-os töltés-lezárással és legalább 7,8 V-os kisütés-lezárással, 9 V-tal együtt. Egy 11,1 V 21700 akkumulátorcsomag esetén ezek az értékek határozzák meg az indítási védelmi határt, de a végső BMS-funkciókat és küszöbértékeket meg kell erősíteni a terheléssel és a töltővel. A mellékelt BMS-grafika marketing illusztráció, nem annak bizonyítéka, hogy minden bemutatott védelmi funkció engedélyezve van ezen a konfiguráción.

11.1v 2000mah Battery Pack

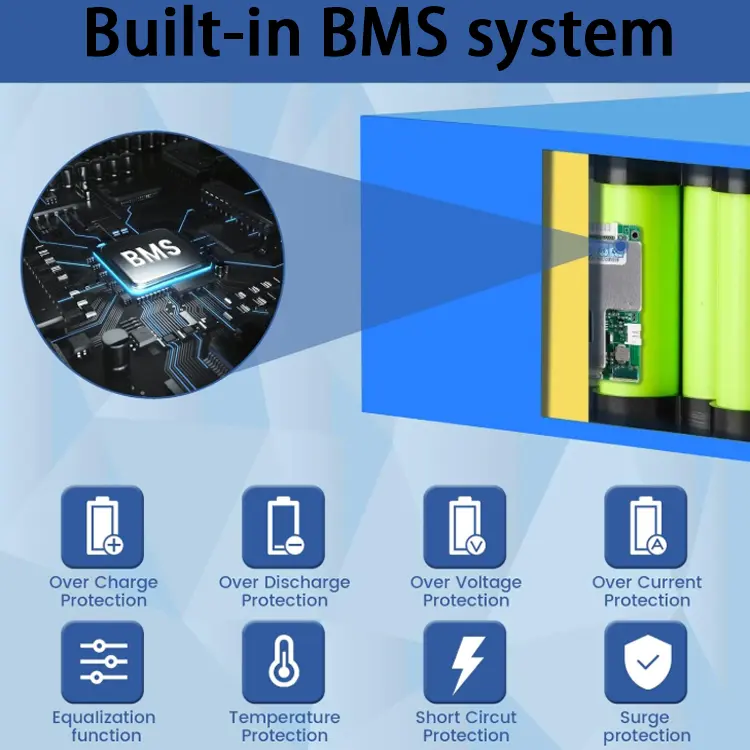

A BMS általános védelmi funkcióinak marketing illusztrációja. A végső funkciókat és küszöbértékeket meg kell erősíteni a megrendelt konfigurációhoz.

5. Az illeszkedés, a kábelkivezetés és a csatlakozóválasztás határozza meg az integrációt

A hozzávetőlegesen 68 x 45 x 72 mm-es és 0,5 kg-os csomag kompakt alapterülettel rendelkezik 10 Ah-s kialakításhoz, de a ház illeszkedése a kábelkimenettől és a csatlakozó hézagától éppúgy függ, mint a csomag testétől. Az XT30, a DC5521 és az XT60 csatlakozóopcióként szerepel. A 11,1 V-os 10 Ah-s lítium-ion akkumulátorcsomagot egy jóváhagyott rajz szerint le kell fagyasztani, mielőtt az ügyfél kiszabadítaná a környező burkolatot.

11.1v 2000mah Battery Pack

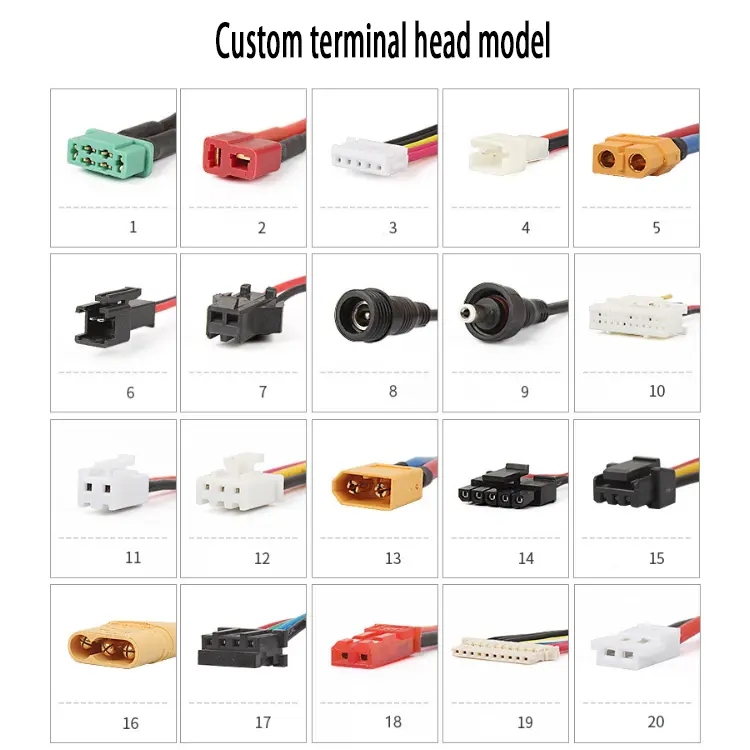

Marketing referencia: csatlakozó és terminál példák. A mellékelt termékleírás külön felsorolja az XT30, DC5521 és XT60 opciókat.

6. A márkás A-osztályú cellák megkönnyítik az ismételt rendelések irányítását

A cellabeszerzés az EVE, DMEGC, BAK, LG vagy Samsung A-osztályú 21700-as celláival értékelhető, a projekt követelményeitől és elérhetőségétől függően. A jóváhagyott anyagjegyzéknek rögzítenie kell a pontos cellamárkát és modellt, valamint a BMS-t, a csatlakozót, a polaritást, a kábelt és a címkét, hogy az ismétlődő rendelések ne csússzanak el a lazán meghatározott egyenértékű részek között. A mellékelt összeszerelési és csomagolt szállítási fotók támogatják a gyártási és szállítási kontextust, de nem tekinthetők annak bizonyítékának, hogy a fényképezett tétel pontosan ez a modell, kivéve, ha belső ellenőrzést végeznek.

A gyártási és szállítási bizonyítékok támogatása

11.1v 2000mah Battery Pack

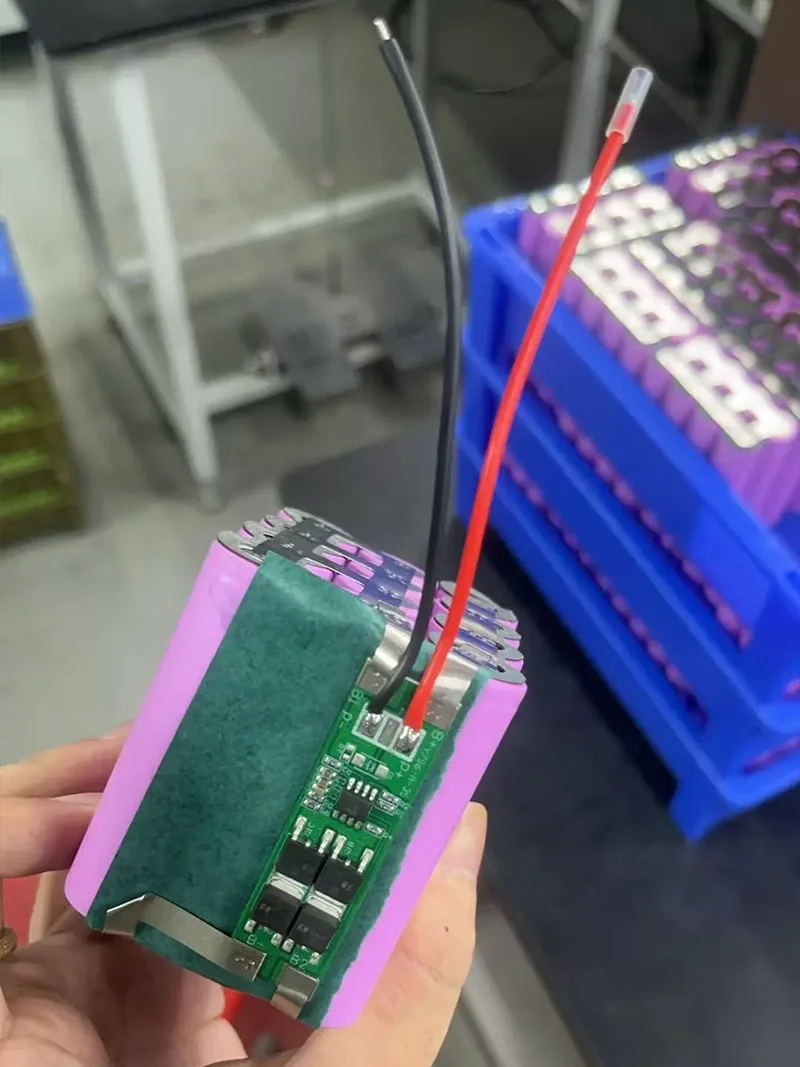

Mellékelt folyamatfotó: BMS integrációs kontextus; a pontos modell alkalmazhatóságát belsőleg ellenőrizni kell.

11.1v 2000mah Battery Pack

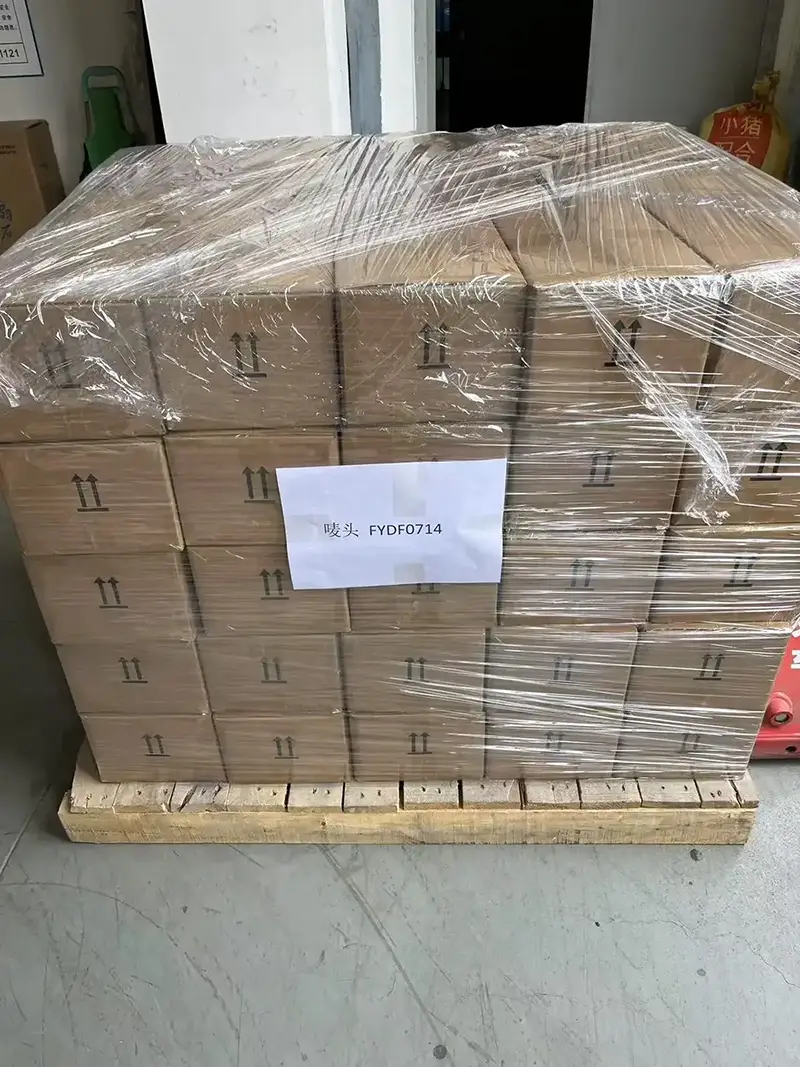

Mellékelt csomagolás/szállítási fotó: szállítási kontextus; a lefényképezett tételt ellenőrzés nélkül nem erre a pontos modellre állítják.

GYIK

Melyek a megerősített elektromos besorolások?

A csomag névleges feszültsége 11,1 V, kapacitása 10 Ah, körülbelül 111 Wh névleges energiával. A mellékelt specifikáció 30A maximális folyamatos kisülést és 5A maximális töltőáramot tartalmaz.

Milyen cellaformátumot és konfigurációt használnak?

A megerősített platform NCM 21700 cellákat használ 3S2P elrendezésben. A névleges kapacitás 10 Ah, a minimális névleges kapacitás pedig 9,9 Ah.

Megadhatom a cella márkáját?

Igen. Az EVE, DMEGC, BAK, LG vagy Samsung A-osztályú cellái a szükséges áramerősség, elérhetőség, célköltség és projektdokumentáció alapján értékelhetők. A jóváhagyott cellamodellt a gyártás előtt rögzíteni kell az anyagjegyzékben.

Milyen ciklusélettartam van megadva?

A mellékelt műszaki lap több mint 1000 ciklust tartalmaz, amelyekben a fennmaradó kapacitás meghaladja a kezdeti kapacitás 80%-át. Mivel a teljes ciklusteszt feltételeit nem biztosították, ezt inkább referenciaként kell kezelni, nem pedig feltétel nélküli élettartam-garanciaként.

Milyen BMS-besorolás van megadva?

A referenciaspecifikáció egy 30A-es BMS-t tartalmaz. A megadott áramerősséget meghaladó védelmi funkciókat és küszöbértékeket a végleges BMS-specifikációban kell megerősíteni.

Milyen csatlakozók állnak rendelkezésre?

Az XT30, DC5521 és XT60 opcióként szerepel. A végső csatlakozó modelljét, polaritását, vezetékhosszát, kábelhosszát és kilépési irányát fel kell tüntetni a jóváhagyott rajzon.

Cserélhet bármilyen 11,1 V-os vagy 12 V-os elemet?

Nem. A feszültség önmagában nem elég. A folyamatos és csúcsáramnak, a töltési profilnak, a lekapcsolási viselkedésnek, a csatlakozónak, a polaritásnak, a méreteknek, a súlynak és a működési környezetnek meg kell felelnie a berendezésnek.

Milyen információk szükségesek az árajánlathoz?

Kérjük, adja meg a normál és csúcsáramot, a futási időt, a rendelkezésre álló akkumulátorterületet, a kívánt csatlakozót, a kábel hosszát, a cella márka preferenciáját, a töltő adatait, a rendeltetési helyet, a szükséges dokumentumokat és a várható mennyiséget.

Kérjen árajánlatot projektre

A 11,1 V-os 10 Ah-s akkumulátorcsomaghoz küldje el a HSS Energy normál és csúcsáramát, a futási idő célját, az akkumulátortér rajzát, a preferált csatlakozót, a cella márkapreferenciáját, a töltő adatait, a rendeltetési helyet, a szükséges dokumentumokat és a várható mennyiséget. A cella modellt, a BMS-t, a vezetékezést és a mechanikai részleteket mintavételi specifikációban és árajánlatban rögzíthetjük.

Kép és elrendezési terv

Eszköz

Bizonyítékcímke

Elhelyezés

ALT szöveg

Megjegyzés használata

Hero termék képe

Termék marketing kép

h2 alatt

11.1V 10Ah akkumulátor csomag csatlakozóval

Használja elsődleges látványelemként; A végső csatlakozó rendelésfüggő.

BMS védelmi grafika

Marketing illusztráció

BMS szakasz

BMS védelmi funkciók lítium akkumulátor csomaghoz

Ne igényeljen minden megjelenített funkciót, kivéve, ha a megrendelt BMS megerősíti.

Csatlakozási diagram

Marketing referencia

Mechanikus / csatlakozó rész

egyedi akkumulátorcsatlakozási lehetőségek

Használja opció hivatkozásként; terméklapon konkrétan az XT30, DC5521, XT60 szerepel.

BMS összeszerelési fotó

Mellékelt folyamatfotó

Ismételt rendelés / gyártási szakasz

akkumulátorcsomag BMS összeszerelési folyamat

Csak a folyamatkörnyezet, kivéve, ha a pontos modellgyártás belső ellenőrzése megtörtént.

Raklap fotó

Csomagolás/szállítás fotó

Ismételt rendelés / logisztikai rész

raklapra csomagolt akkumulátor dobozok szállításhoz

Csak szállítási környezet; ellenőrzés nélkül ne igényeljen pontos mintatételt.

Műszaki paraméter lap

Műszaki bizonyíték

Csak szerkesztői hivatkozás

11.1V 10Ah akkumulátorcsomag műszaki specifikáció

Az oldalparaméterek forrása; ne tegye közzé csiszolt termékvizuálként.

MSDS képernyőkép

Tanúsítvány / jelentés bizonyíték - HOLD

Csak szerkesztői hivatkozás

11.1V 10Ah 111Wh akkumulátor MSDS referencia

Ne tegye közzé pontos modelldokumentációként, amíg az 18650 és 21700 modellek ütközését és az ügyfél tulajdonjogát össze nem egyeztették.

CMS és Mobile Notes

● A teljes terméknevet használja az oldal egyetlen h2-jeként.

● Tartsa láthatóan a bekezdéseket nagyjából két-négy mondatból, és alakítsa át a specifikációs táblázatot halmozott címkeérték-sorokká keskeny képernyőkön.

● Helyezze a hős képet közvetlenül a h2 alá, a BMS-illusztrációt a BMS rész mellé, és a csatlakozó hivatkozását az integrációs rész mellé.

● Tartsa a gyártási és raklapfotókat az ismételt megrendelés/gyártási igények mellett, ahelyett, hogy általános hősképként használná őket.

● Ne tegye közzé az MSDS képernyőképet pontos modelldokumentációként, amíg a modell és a kliens eltérését meg nem szüntették.

● Az árajánlat CTA-t közvetlenül a GYIK után helyezze el, és kapcsolja össze egy követelményűrlappal.

Bizonyítékok és követelések feljegyzései

Követelés

Forrás

Állapot

Közzétételi korlát

Feszültség, kapacitás, 3S2P, 21700, NCM, töltési/kisütési határok, méret, súly, csatlakozók

Mellékelt műszaki paraméterlap

Támogatott

Használja a megadott értékeket; tartsa meg a konfiguráció-specifikus megfogalmazást.

111Wh névleges energia

11,1V x 10Ah-ról számolva

Számított

Címke névleges energiaként, nem tesztelt felhasználható energiaként.

>1000 ciklus és >80% maradék kapacitás

Mellékelt műszaki paraméterlap

Képzett

A teljes ciklusú vizsgálat feltételeit nem biztosították; nem jelent feltétel nélküli életgaranciát.

30A BMS

Mellékelt műszaki paraméterlap

Támogatott minősítés

Ne következtessen minden BMS-védelmi funkcióra vagy küszöbértékre a marketinggrafikából.

EVE / DMEGC / BAK / LG / Samsung A-osztályú cella opciók

Felhasználó által biztosított kereskedelmi lehetőség

Projektspecifikus

A végleges márkát/modellt meg kell erősíteni a jóváhagyott anyagjegyzékben, és a rendelkezésre állás és az elektromos felszerelés függvényében kell maradni.

MSDS 11,1 V 10 Ah / 111 Wh Li-ion csomaghoz

Mellékelt MSDS képernyőkép

HOLD / mismatch

A képernyőkép modell mezője 18650, míg ez a terméklap 21700 3S2P; az ügyfél neve is eltér a HSS Energy-től. Pontos mintadokumentációként való közzététel előtt egyeztetni kell.

BMS összeszerelés és raklap fotók

Mellékelt fotók

Kontextus bizonyíték

Felhasználás folyamat/csomagolás összefüggésében; belső ellenőrzés nélkül ne igényeljen pontos mintatételt.

Megoldatlan tények megjelenés előtt

● Pontos 21700 cellamárka és cellamodell a közzétett cikkszámhoz.

● Teljes ciklus-élettartam tesztkörülmények, amelyek támogatják az 1000-nél nagyobb ciklusú referenciaértéket.

● Csúcskisütési képesség a megerősített 30A folyamatos névleges érték felett, ha van ilyen.

● Pontos BMS-védelmi funkciók és küszöbértékek a 30A-es referenciaértéken túl.

● Pontos csatlakozó, kábelhossz, vezetékhossz és polaritás a közzétett SKU-hoz.

● Pontos minta tanúsítvány és szállítási okmány készlet; a mellékelt MSDS képernyőkép jelenleg ütközik a 21700 konfigurációval.

Szerkesztői bizonyíték miniatűrök

11.1v 2000mah Battery Pack

Műszaki paraméterlap - a termékleírások forrása.

11.1v 2000mah Battery Pack

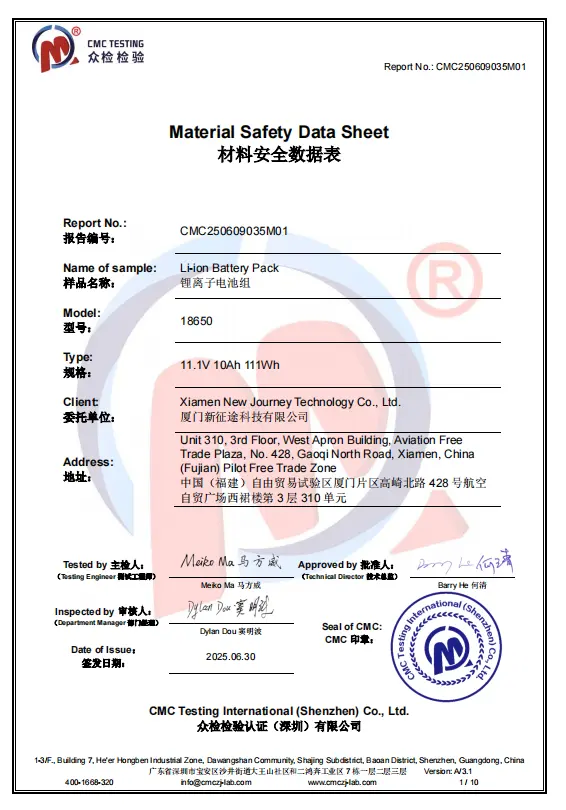

MSDS képernyőkép – HOLD a pontos modell közzétételéhez, mert a modell mezője 18650, nem pedig 21700.
