11,1 V 3000 mAh akkumulátor

A HSS energiaszolgáltató 11,1 V-os 3000 mAh-s akkumulátorcsomagja három 18650-3000 hengeres cellát használ egy tesztelt 3S1P konfigurációban, hogy 11,1 V névleges feszültséget, 3000 mAh-t és 33,3 Wh-t biztosítson a kompakt hordozható berendezések számára. A referenciakonfiguráció egy 12,6 V-os korlátozott töltési feszültséget, 9,0 V-os kisülési megszakítást és legfeljebb 3 A maximális folyamatos töltést és kisütést tartalmaz; A csatlakozó és a kábel részletei eszközfüggőek maradnak.

Műszaki előírások

Specifikációs megjegyzés: a fenti értékek a tesztelt referenciakonfigurációra vonatkoznak. A cellában, a védelmi kialakításban, a csatlakozóban, a kábelben vagy a csomagolásban bekövetkezett változások új integrációt és dokumentáció áttekintést igényelnek.

Kompakt kialakítás szűk helyen lévő akkumulátorokhoz

A 11,1 V-os 3000 mAh-s akkumulátornak tervezett kompakt konfiguráció előnyben részesíti az akkumulátor kapacitását és tömegét a maximális üzemidővel szemben. Kisebb tesztelt borítéka a fő oka annak, hogy ezt válassza a 6000 mAh-s alternatíva helyett.

Melyik 11,1 V-os konfiguráció illik az Ön készülékéhez?

Fit, töltés és integráció

Mechanikai illeszkedés a kapacitás előtt

A tesztelt 69,6 × 55,2 × 19,2 mm-es boríték ezt a konfigurációt a helyhatékonyságra összpontosítja, nem pedig a maximális tárolt energiára. Több belső teret hagyhat az elektronika, a kijelzők, az érzékelők vagy a burkolat jellemzői számára, de a kész telepítésnek még szabad térre van szüksége a szigeteléshez, a vezetékkimenethez, a csatlakozótesthez és a kábel hajlítási sugarához.

Ha egy eszköznek ugyanarra a háromsoros feszültségplatformra van szüksége, de nem tud szélesebb párhuzamos cellás elrendezést elfogadni, a 3S 3000 mAh-s Li-ion akkumulátor praktikus mechanikai kiindulópontot jelent. A végső rekeszt továbbra is ellenőrizni kell a csatlakozó valós tájolásával, a vezetékkimenettel és a kábel hajlítási sugarával, nem pedig az akkumulátor méreteivel.

Elektromos illeszkedés és töltő illesztése

A töltési kompatibilitásnak követnie kell a tesztelt elektromos határértékeket: 12,6 V korlátozott töltési feszültség, 600 mA szabványos töltőáram, legfeljebb 3 A maximális folyamatos töltőáram, 60 mA végtöltési áram és 9,0 V-os kisülési megszakítás. A töltőnek, a védőáramkörnek és az eszköz alacsony feszültségű viselkedésének egy rendszerként kell működnie.

Ugyanilyen fontos a terhelés illesztése. A kézi műszerekben és a hordozható vezérlőberendezésekben a 3000 mAh-s 18650-es akkumulátorcsomag jól működik, ha a normál terhelés és a rövid tranziens igény az érvényesített áramablakon belül marad. A motorokhoz, fűtőtestekhez vagy a nagyobb indítási áramerősséghez eltérő cella- vagy védelmi konfigurációra lehet szükség.

Futásidő, alkalmazás és kompromisszum

A legvilágosabb alkalmazási irány a kompakt hordozható elektronika: felügyeleti eszközök, kézi műszerek, hordozható vezérlőterminálok és hasonló termékek, ahol az akkumulátor tömege befolyásolja a használhatóságot. A 11,1 V-os, 3000 mAh-s lítium-ion akkumulátorcsomag akkor a legerősebb, ha az eszköz kisebbre tartása többet jelent, mint a működési idő meghosszabbítása egy további párhuzamos cellaúttal.

A futásidő marad a kompromisszum. A 33,3 Wh névleges energiával a csomag a 6000 mAh-s alternatíva energia felét tárolja, ezért a működési időt össze kell vetni a munkaciklussal, a képernyőhasználattal, az érzékelő terhelésével, a kommunikációs modulokkal és a készenléti időszakokkal. A 11,1 V-os 3Ah Li-ion akkumulátort értékelő vásárlók számára ez a kompromisszum még mindig vonzó lehet, ha a kisebb 3S1P elrendezés segít a ház kompakt tartásában, és több belső teret hagy az eszköz többi részének.

Végső integrációs határozat

Ha az eszköz kényelmesen el tudja fogadni a nagyobb, 110,6 × 67,7 × 19,2 mm-es csomagot, akkor a nagyobb kapacitású opció jobb futási korlátot biztosíthat. A 11,1 V-os 3000 mAh-s akkumulátorcsomag esetében továbbra is a minimális méret és tömeg a fő oka annak, hogy a tesztelt 69,6 × 55,2 × 19,2 mm-es konfigurációt válassza.

Alkalmazás és fizikai referencia

Kép alkalmazhatósága

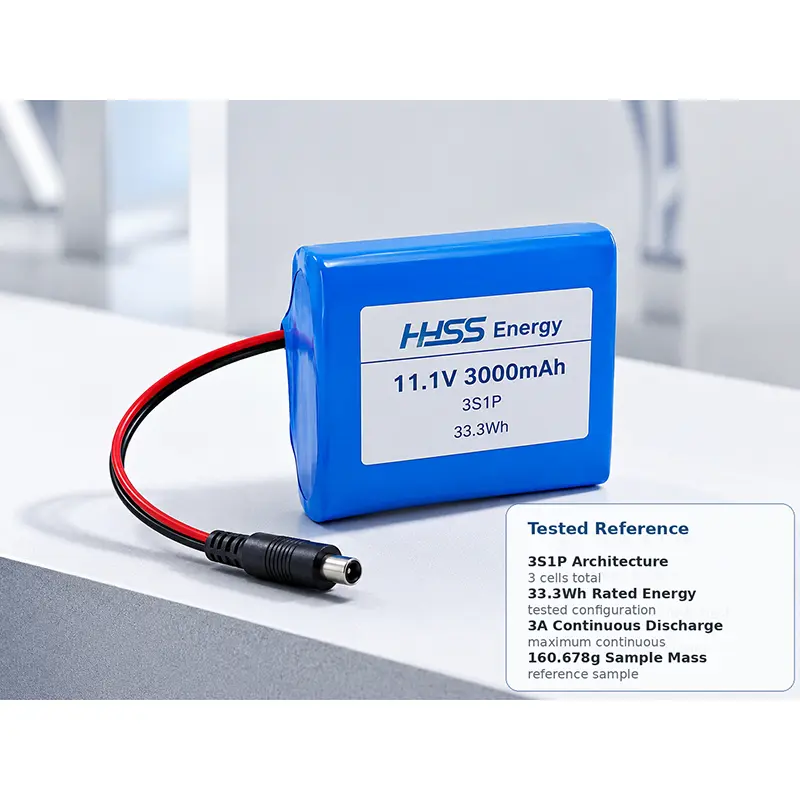

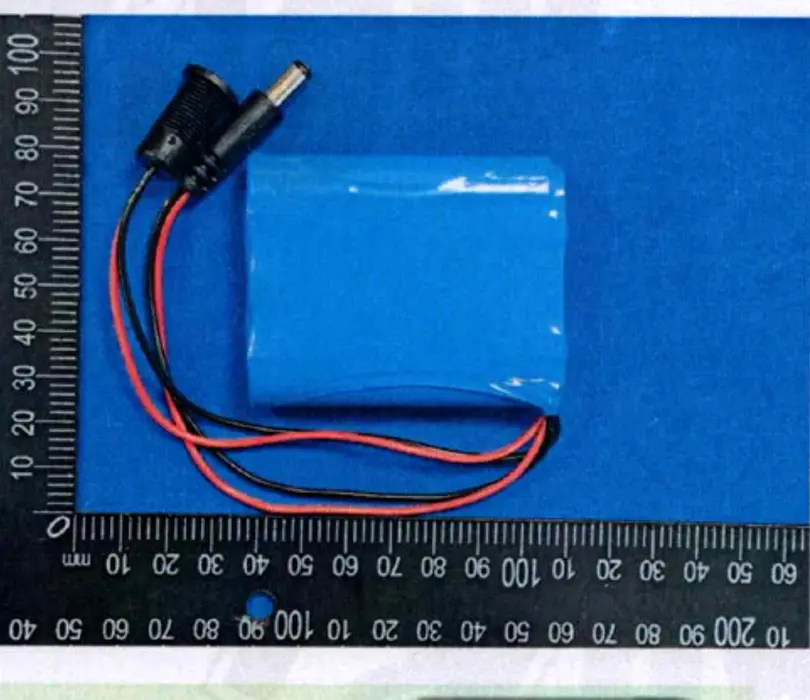

Az alkalmazás képe egy kompakt 18650-es csomag használati utasítását mutatja a hordozható berendezésekhez. A tesztelt mintakép a referenciacsomag formáját, a vezetékelrendezést és a támogató tesztfájlokban használt csatlakozót mutatja.

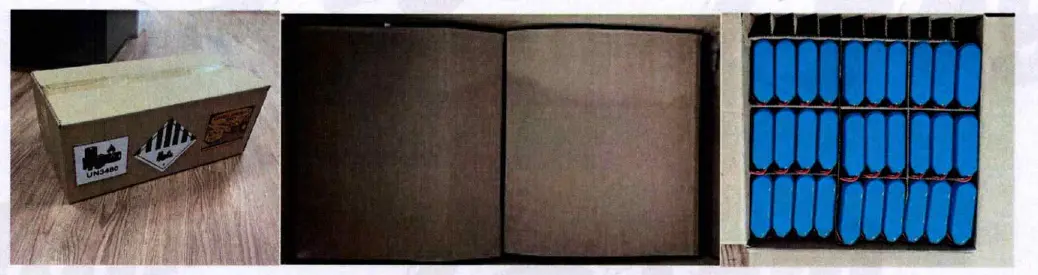

Tesztelt csomagolási referencia

Tesztelt csomagolási hivatkozás a dokumentált szállítási konfigurációhoz.

Teszt- és szállítási dokumentáció

A tesztelt 33,3 Wh-s csomagot az alább megtekintett pontos teszt- és szállítási fájlok támogatják. A projekt felülvizsgálatához vagy a megrendelés visszaigazolásához teljes dokumentumokat lehet benyújtani.

Dokumentum alkalmazhatósága: ezek a feljegyzések a tesztelt konfigurációra és a dokumentált szállítási/csomagolási feltételekre vonatkoznak. Az alkalmazhatóságot újra meg kell erősíteni, ha az akkumulátor vagy a szállítmány konfigurációja megváltozik.

Gyors GYIK

Ez egy 12V-os akkumulátor?

Ez egy 11,1 V névleges feszültségű három sorozatú lítium-ion csomag. A tesztelt konfiguráció 12,6 V-os korlátozott töltési feszültséget és 9,0 V-os kisülési lekapcsolást tartalmaz.

Mit jelent a 3A minősítés?

A tesztelt konfiguráció 3000mA-t ad meg maximális folyamatos töltőáramként és 3000mA-t a maximális folyamatos kisülési áramként. Itt nem igényelnek magasabb csúcsáram értéket.

A csatlakozó és a kábel cserélhető?

Egyedi akkumulátorcsomag esetén a csatlakozó típusát, polaritását, kábelhosszát és kilépési irányát meg kell erősíteni a végső eszközzel.

Milyen dokumentáció érhető el?

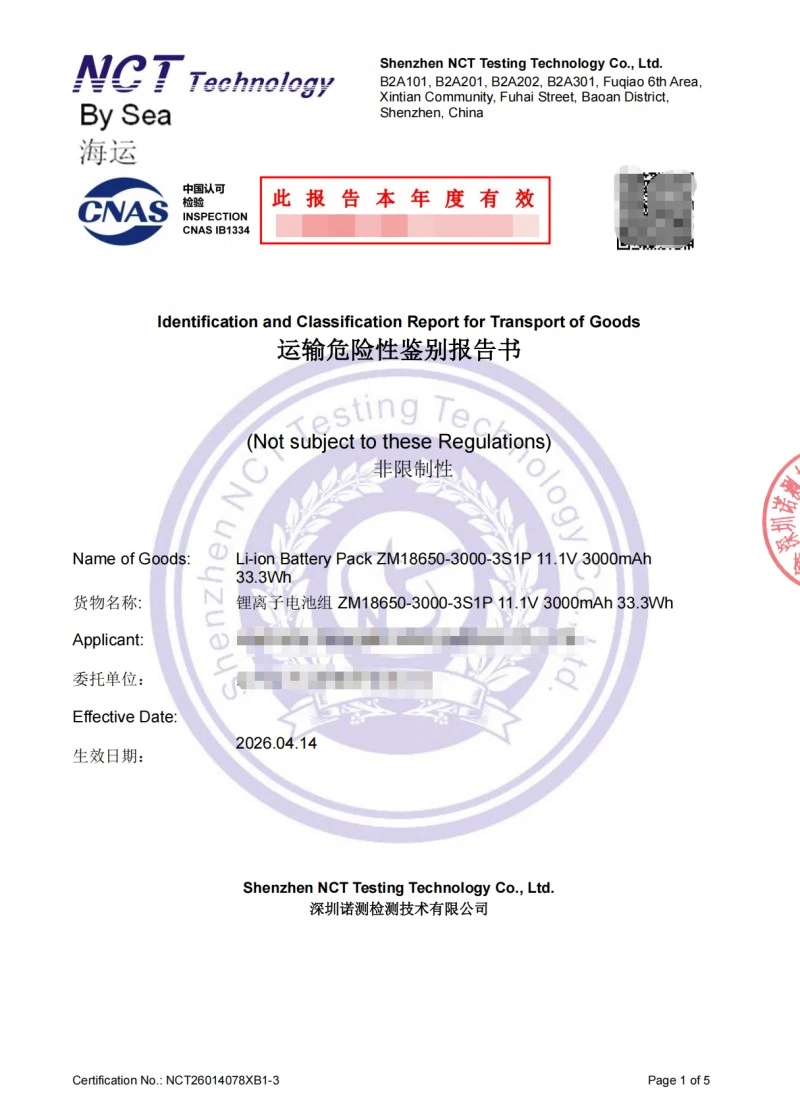

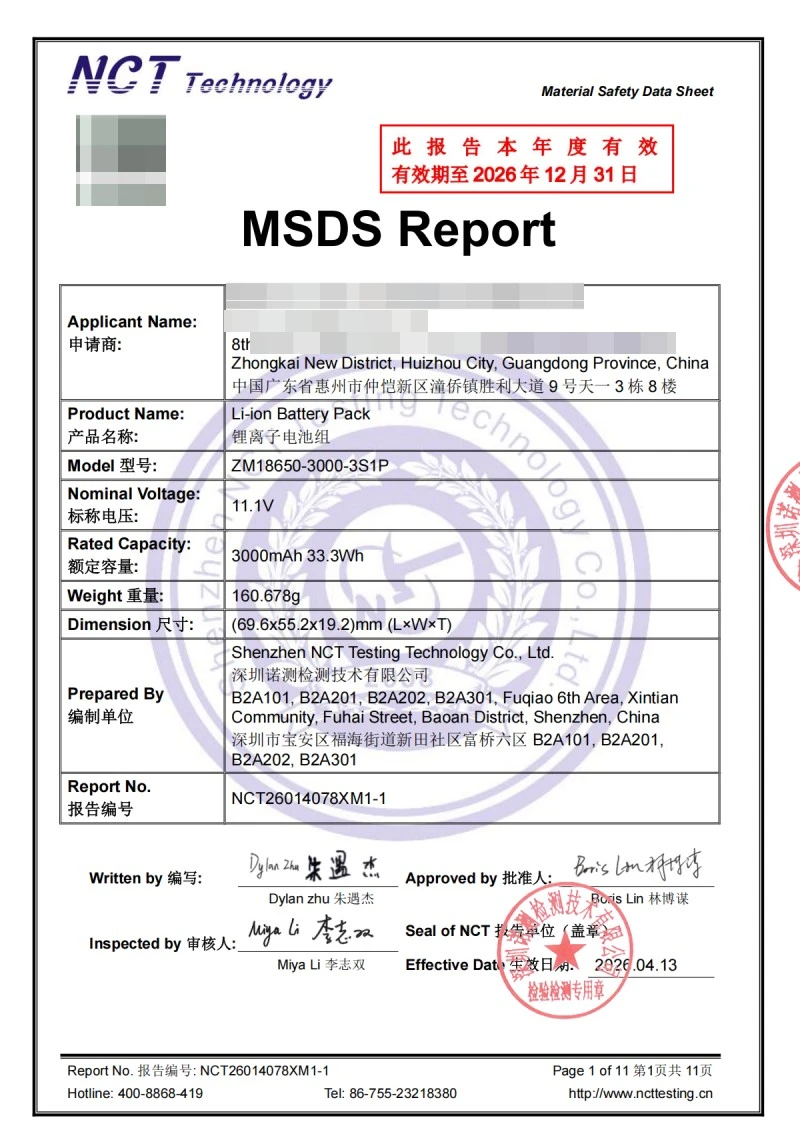

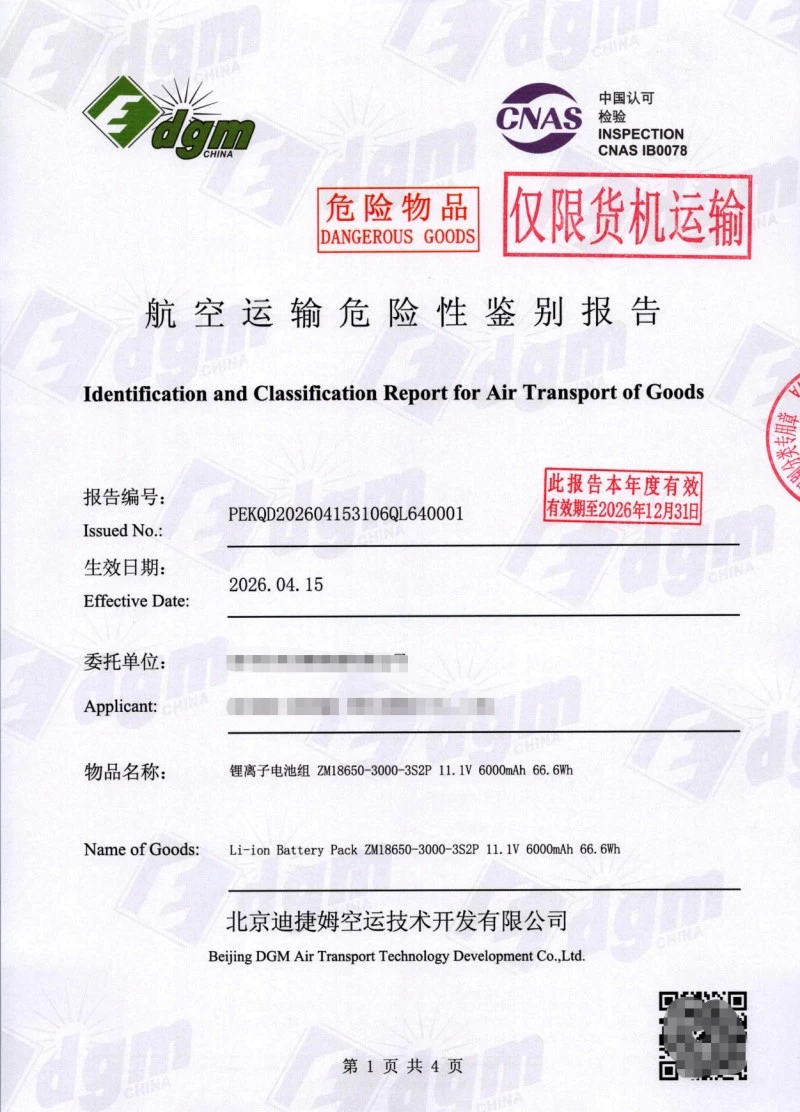

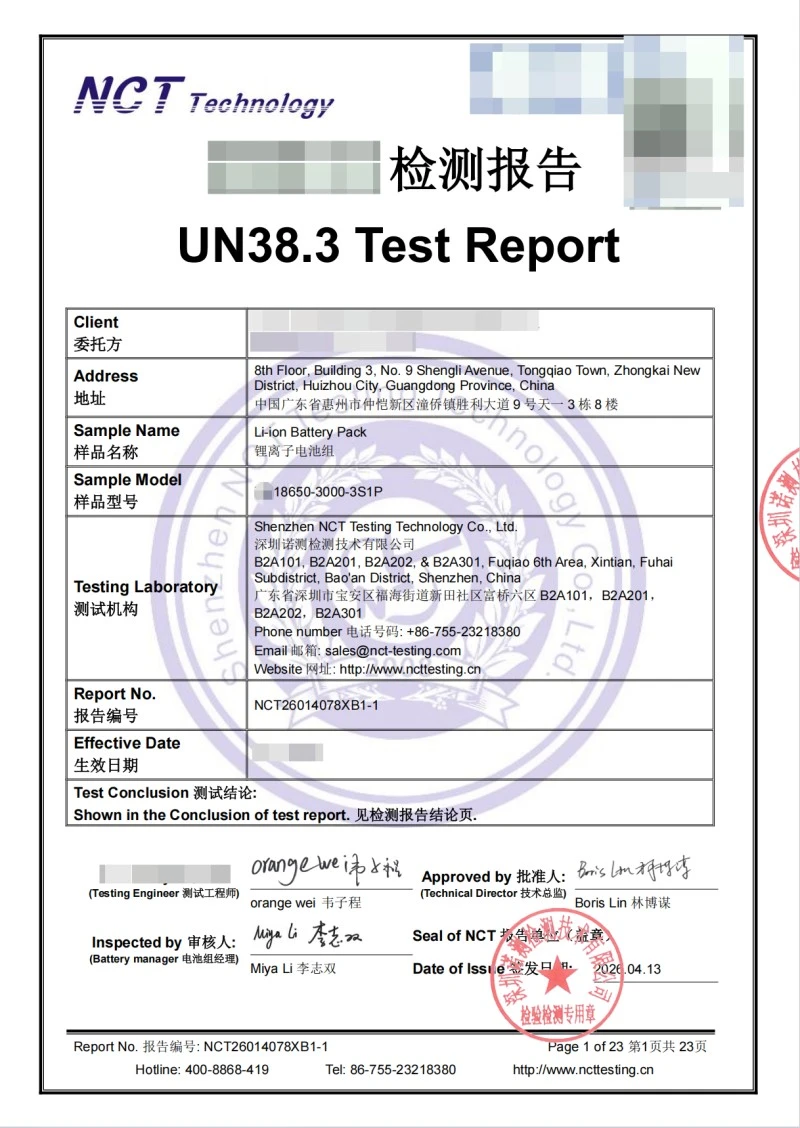

UN38.3, MSDS, tengeri szállítás, légi szállítás és csomagolási vizsgálati feljegyzések állnak rendelkezésre a tesztelt 11,1 V-os 3000 mAh-s akkumulátorcsomag-konfigurációhoz.

Mikor illik jobban a 6000 mAh-s verzió?

Válassza a 6000 mAh-s 3S2P konfigurációt, ha hosszabb üzemidő, 66,6 Wh energia és akár 6 A folyamatos kisülés is többet jelent a minimális akkumulátorméretnél és tömegnél, és a készülék képes a nagyobb, 110,6 × 67,7 × 19,2 mm-es csomag fogadására.

A végleges integráció előtt megerősítendő információk

· Eszköz/alkalmazás és üzemi feszültség

· Normál áram és indítási/tranziens áram

· Szükséges futási idő

· Az akkumulátor kapacitása és súlykorlátozása

· Töltő kimenete és töltési módja

· A csatlakozó fotója/típusa, polaritása és kábelhossza
