11,1 V 6000 mAh akkumulátor

Azoknál a hordozható berendezéseknél, amelyek az üzemidőt helyezik előtérbe a minimális csomagméret helyett, a HSS Energy gyár kínai 11,1 V 6000 mAh akkumulátorcsomagja egy tesztelt 3S2P platform, amely hat ZM18650-3000 cellából épül fel. 66,6 Wh-s referenciakonfigurációja akár 6 A maximális folyamatos töltést és kisütést is támogat, míg a töltő, a csatlakozó, a kábel és a mechanikus illesztés eszközfüggő marad.

Műszaki előírások

Specifikációs megjegyzés: a fenti értékek a tesztelt referenciakonfigurációra vonatkoznak. A cellában, a védelmi kialakításban, a csatlakozóban, a kábelben vagy a csomagolásban bekövetkezett változások új integrációt és dokumentáció áttekintést igényelnek.

Több üzemidő ugyanazon a 11,1 V-os platformon

A 11,1 V-os 6000 mAh-s akkumulátor köré tervezett konfiguráció előnyben részesíti a hosszabb üzemidőt és az aktuális mozgásteret a minimális méretnél és tömegnél. A 3S2P struktúra akkor a legmegfelelőbb, ha a készülék a nagyobb vizsgált referenciaburkot is képes fogadni, és az extra tárolt energia jelentős üzemidő értéket biztosít.

Melyik 11,1 V-os konfiguráció illik az Ön készülékéhez?

Fit, töltés és integráció

Futásidő vs. telepítési hely

A 3S2P struktúra megtartja ugyanazt a háromsoros feszültségarchitektúrát, miközben egy második párhuzamos cellaútvonalat is hozzáad. Ez megduplázza a névleges kapacitást és energiát a kompakt változathoz képest, de a referencia borítékot is 110,6 × 67,7 × 19,2 mm-re, a minta tömegét pedig 305,93 g-ra növeli, ezért a tárolóhelyet korán meg kell erősíteni.

A már ugyanilyen 11,1 V-os architektúra köré tervezett berendezések esetében a 3S2P 6000 mAh Li-ion akkumulátorcsomag megnövelheti a munkaidőt anélkül, hogy a rendszer nagyobb feszültségű újratervezését kényszerítené. Az előny akkor a legerősebb, ha az eszköznek elegendő belső területe van a szélesebb csomag számára, és egyébként gyakori töltésre vagy akkumulátorcserére lenne szükség.

Elektromos illeszkedés és jelenlegi belmagasság

A tesztelt konfiguráció 1200 mA szabványos töltő- és kisütési áramot, 6 A maximális folyamatos töltő- és kisütési áramot, 120 mA végtöltési áramot és 9,0 V-os kisülési megszakítást tartalmaz. A töltőkimenetet, a védelmi beállításokat és a kábelmérőt együtt kell felülvizsgálni, mert a nagyobb kapacitás nem tesz minden meglévő töltőt kompatibilissé.

A hosszabb működési idővel rendelkező berendezésekben a 6Ah 18650-es akkumulátorcsomag nagyobb működési tartalékot és magasabb érvényesített folyamatos áramú mennyezetet biztosít, mint a kompakt alternatíva. Az előny csak akkor érvényes, ha a tényleges terhelés és az indítási igény a tesztelt határokon belül marad; külön magasabb csúcsáram-számot nem állítanak.

Alkalmazási irány és energia kompromisszum

A hordozható ellenőrző berendezések, a mobil felügyeleti terminálok és a terepi műszerek jelentik a legegyértelműbb alkalmazási irányt, mivel ezeknek a termékeknek gyakran hosszabb munkaidőre van szükségük a töltőtől távol. A 11,1 V-os 6 Ah-s lítium-ion akkumulátor a 66,6 Wh-s energiatartalék révén hosszabb terepi munkameneteket is képes támogatni, feltéve, hogy a ház elbírja a szélesebb lábnyomot és a nagyobb tömeget.

A kiválasztásnak ezért a teljes működési profilt kell követnie, nem pedig önmagában az Ah-t. Ez a 3S2P konfiguráció javíthatja a munkaidőt a szántóföldön, de egy kisebb kézi szekrény vagy erősen súlyérzékeny termék továbbra is előnyben részesítheti a 3000 mAh-s alternatívát, bár a névleges rendszerfeszültség azonos.

Végső integrációs határozat

A mechanikai rajzoknak meg kell erősíteniük a csatlakozó hézagát, a kábelkimenetet, a szerelési nyomást és a szerviz hozzáférést, mielőtt a konstrukció lefagy. Azok a vásárlók, akik egy 11,1 V-os 6000 mAh-s újratölthető akkumulátort hasonlítanak össze, a tesztelt 110,6 × 67,7 × 19,2 mm-es boríték, 66,6 Wh energia és 6 A folyamatos áramerősség nagyobb üzemidőt biztosít, ha a berendezés képes a nagyobb csomag befogadására.

Hosszabb idejű alkalmazás és fizikai referencia

Kép alkalmazhatósága

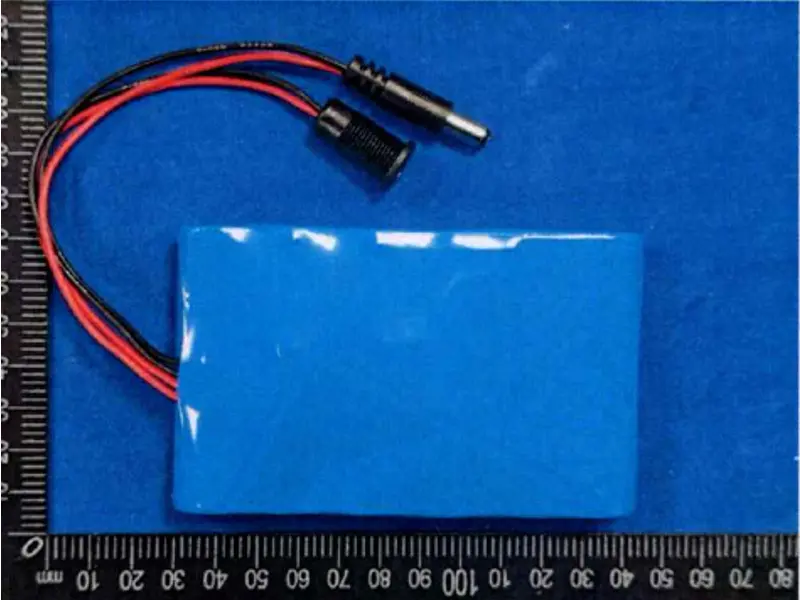

Az alkalmazás képe szemlélteti a hordozható berendezések hosszabb üzemidejű használati irányát a töltőtől távol végzett helyszíni munkamenetekhez. A tesztelt mintakép a referenciacsomag formáját, a vezetékelrendezést és a támogató tesztfájlokban használt csatlakozót mutatja.

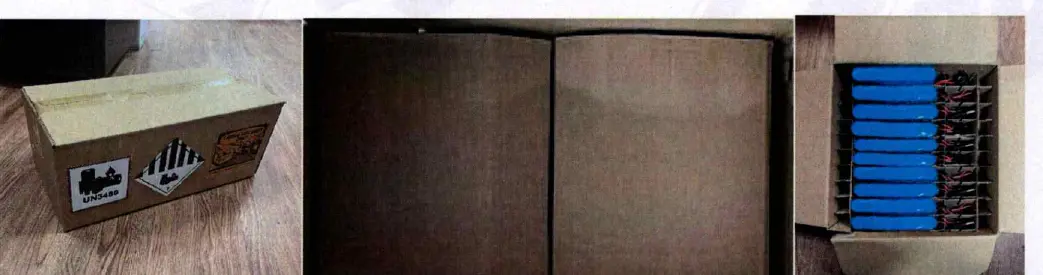

Tesztelt csomagolási referencia

Tesztelt csomagolási hivatkozás a dokumentált szállítási konfigurációhoz.

Teszt- és szállítási dokumentáció

A tesztelt 66,6 Wh-s csomagot az alább megtekintett pontos teszt- és szállítási fájlok támogatják. A projekt felülvizsgálatához vagy a megrendelés visszaigazolásához teljes dokumentumokat lehet benyújtani.

Dokumentum alkalmazhatósága: ezek a feljegyzések a tesztelt konfigurációra és a dokumentált szállítási/csomagolási feltételekre vonatkoznak. Az alkalmazhatóságot újra meg kell erősíteni, ha az akkumulátor vagy a szállítmány konfigurációja megváltozik.

Gyors GYIK

Miért válassza a 6000 mAh-s konfigurációt?

Megduplázza a névleges kapacitást és energiát 6000 mAh-ra / 66,6 Wh-ra, a maximális folyamatos kisülést pedig 6 A-re emeli, de több telepítési helyet igényel, és növeli a tömeget.

A 6A csúcsáram-érték?

Nem. A tesztelt konfiguráció 6000mA-t ad meg maximális folyamatos töltőáramként és 6000mA-t maximális folyamatos kisülési áramként. Nem igényelnek magasabb csúcsáram értéket.

Kiválthatja a 3000 mAh-s változatot ugyanabban a rekeszben?

Nem automatikusan. A tesztelt referenciaméret 110,6 × 67,7 × 19,2 mm, míg a kompakt változat 69,6 × 55,2 × 19,2 mm.

Milyen dokumentáció érhető el?

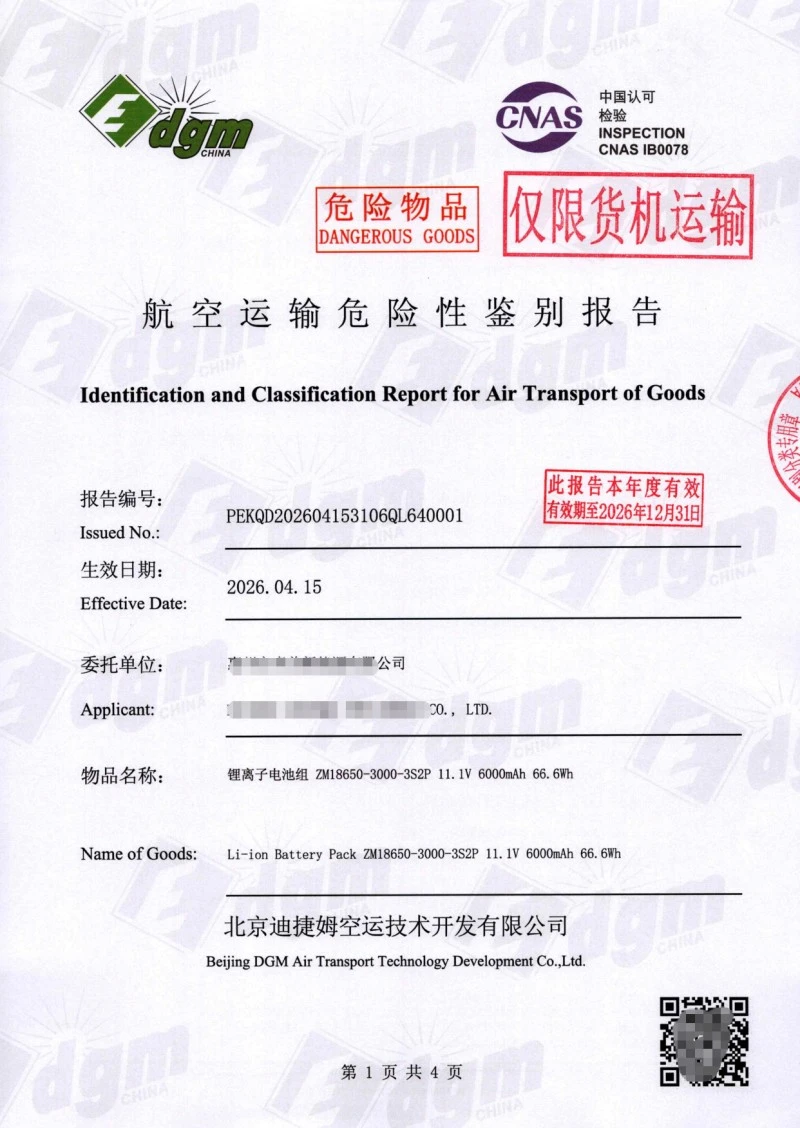

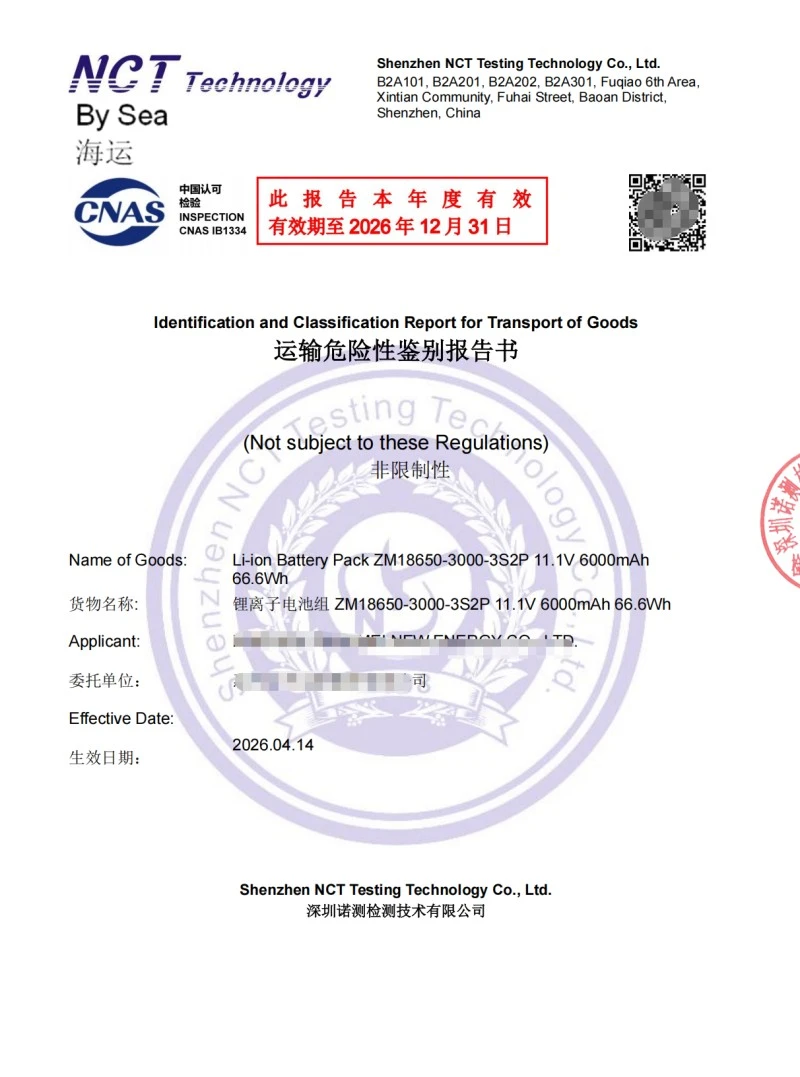

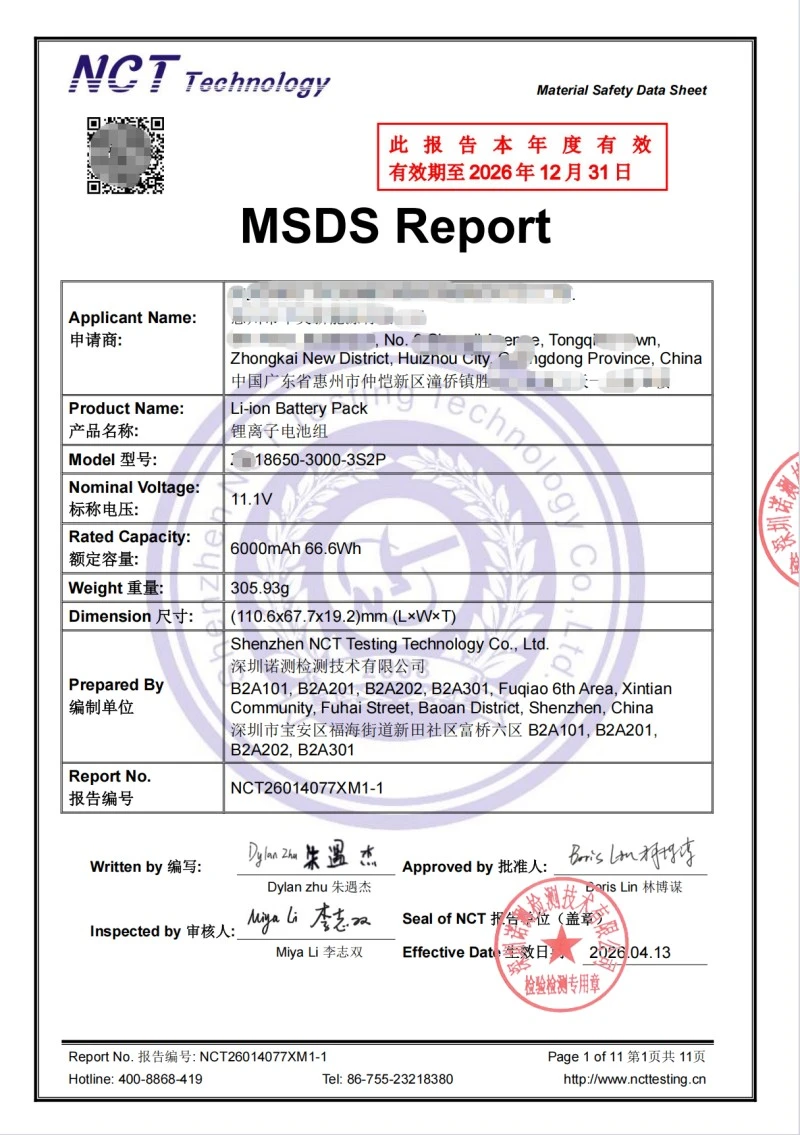

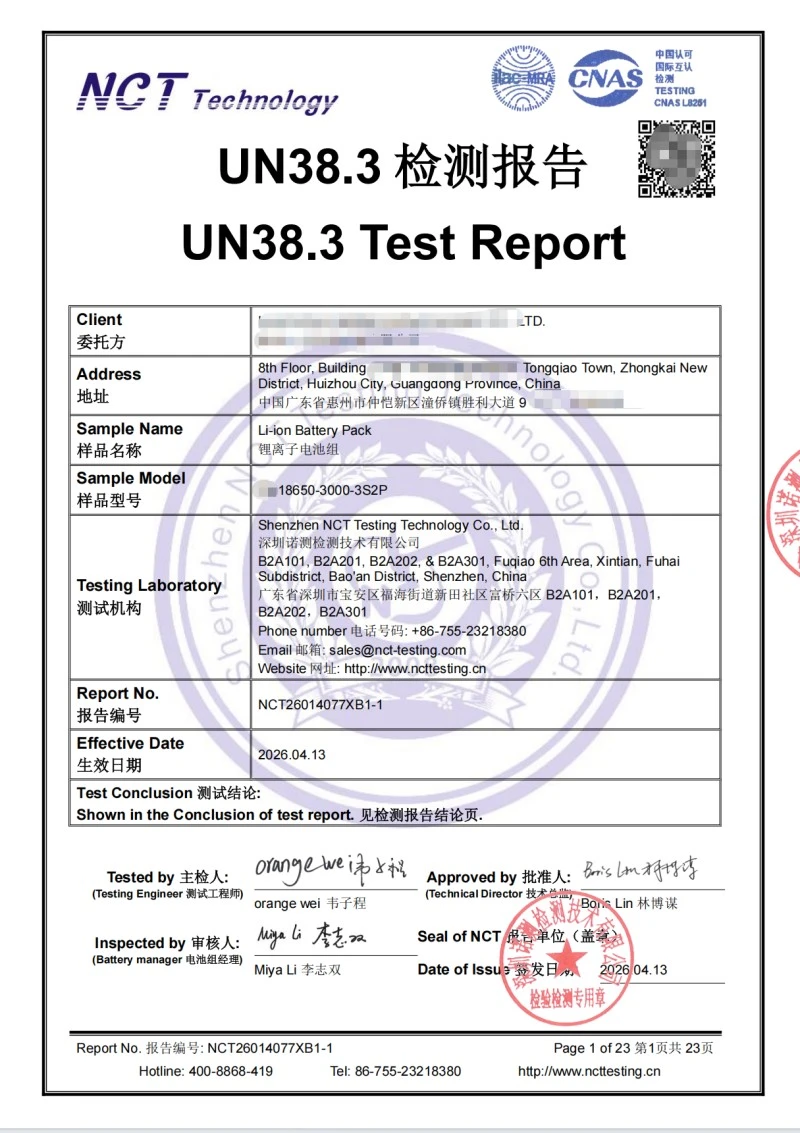

UN38.3, MSDS, tengeri szállítás, légi szállítás és csomagolási vizsgálati feljegyzések állnak rendelkezésre a tesztelt 11,1 V 6000 mAh-s akkumulátorcsomag konfigurációjához.

A csatlakozó és a kábel cserélhető?

Egyedi akkumulátorcsomag esetén a csatlakozó típusát, polaritását, kábelhosszát és kilépési irányát meg kell erősíteni a végső eszközzel.

A végleges integráció előtt megerősítendő információk

· Eszköz/alkalmazás és üzemi feszültség

· Normál áram és indítási/tranziens áram

· Szükséges futási idő

· Az akkumulátor kapacitása és súlykorlátozása

· Töltő kimenete és töltési módja

· A csatlakozó fotója/típusa, polaritása és kábelhossza
