12S 7500mAh FPV akkumulátor

FPV repülőgép integráció

A HSS Energy 12S 7500 mAh FPV-akkumulátor rendelési specifikációit a tervezett FPV-repülőgépváz köré dolgozták ki. A teljes üzemi feszültségtartományt a repülési elektronika alapján értékelje, ne csak a sorozatszámot. Az alábbi szakaszok különválasztják az elektromos feladatokat, a mechanikai illeszkedést és a csatlakozási részleteket a konfiguráció áttekintéséhez.

Elektromos specifikáció és működési korlátok

Folyamatos teljesítmény és rövid csúcsterhelések

25C FPV akkumulátor beszereléséhez használja a folyamatos besorolást a tartós igényhez; az 50C besorolás csak a legfeljebb két másodperces csúcsokra vonatkozik. A kész összeállítást a kiválasztott vezetékezéssel és csatlakozóval kell értékelni a tervezett hőmérsékleti és terhelési profil mellett.

A töltésnek a fenti feszültség- és áramhatárokon belül kell maradnia. 0°C alatt csak hitelesített alacsony hőmérsékletű töltési eljárást használjon megfelelő védelemmel. A ciklus-élettartam értékeléséhez meghatározott kibocsátási mélység és megtartott kapacitás kritériumok szükségesek.

Testméretek és kábelhézag

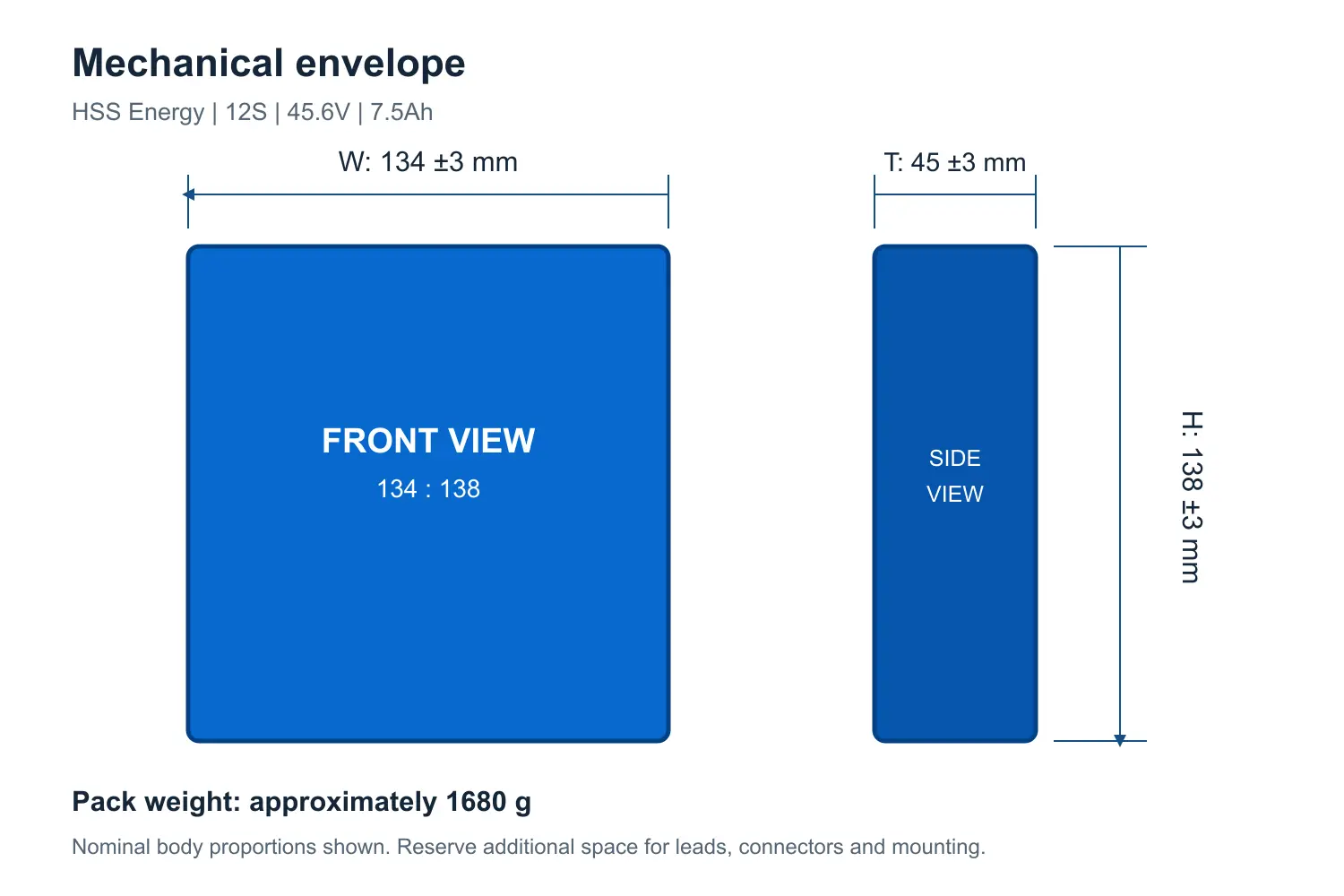

A karosszéria méretének ábrája • Hagyjon további helyet a kábeleknek és a rögzítésnek.

Hagyjon helyet a 7,5 Ah-s FPV akkumulátor körül a mérettűréshez, a kábelhajlításokhoz és az eltávolításhoz. A karosszéria méretei nem tartalmazzák a csatlakozók megfogásához szükséges munkahézagot. A rögzítőhevederek kiválasztásakor és a repülőgép egyensúlyának ellenőrzésekor vegye figyelembe a körülbelül 1,68 kg-os csomagtömeget.

Elektromos interfész konfiguráció

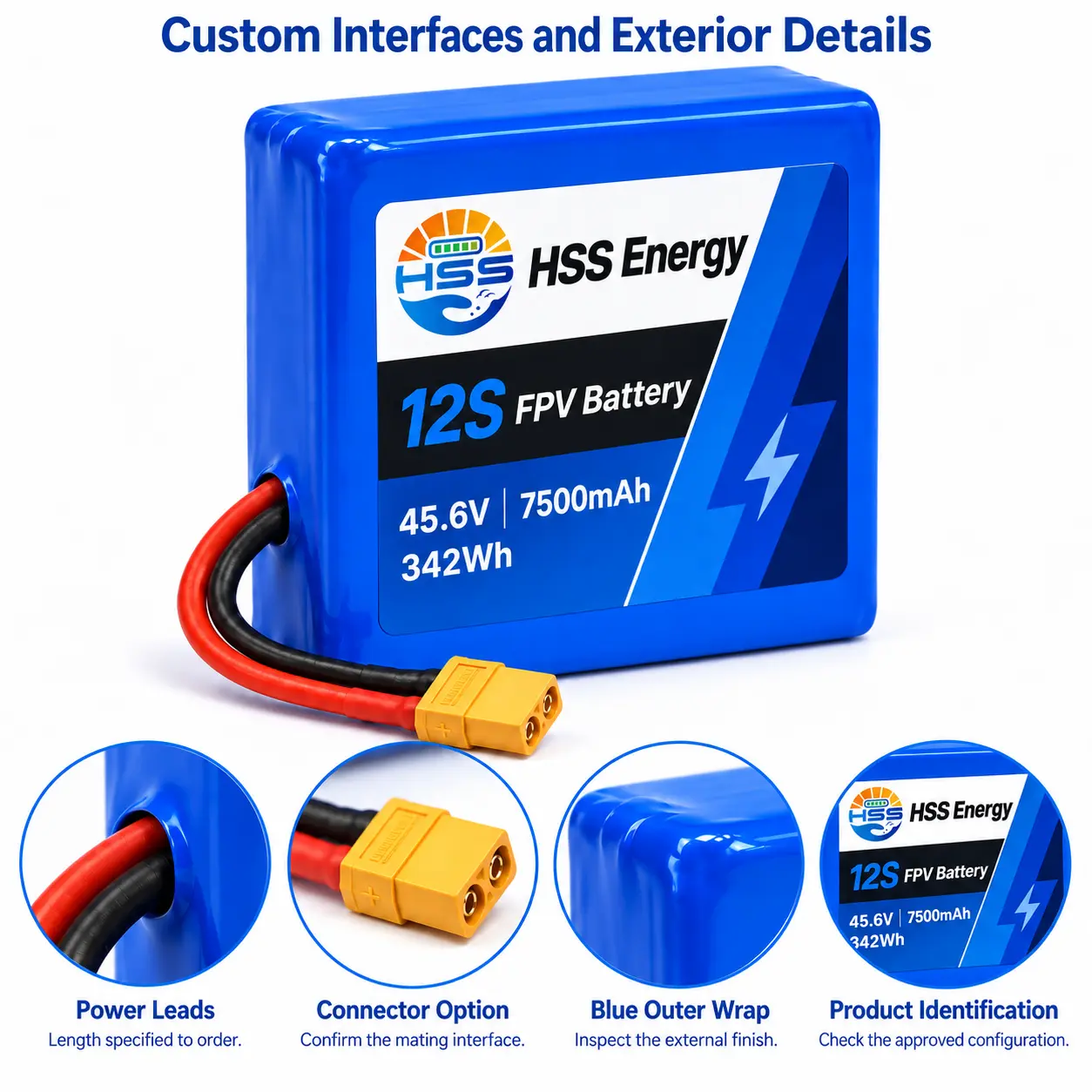

Részlet illusztráció • A látható alkatrészek konfigurálható opciókat mutatnak be.

Ennél a 12S 7500 mAh-s akkumulátornál az interfész rajza meghatározza a vezeték méretét és hosszát, a csatlakozó típusát, a polaritást és a kábelkimeneti pozíciót. Adja meg a teljes 12S kiegyensúlyozó kábelköteg topológiát és kivezetést a fő csatlakozó mellett. A táblázatban szereplő XH-7P bejegyzés opció, nem teljes kapcsolási rajz. A kész csatlakozásnak meg kell egyeznie a repülőgéppel és a töltővel.

Külső kikészítés és végellenőrzés

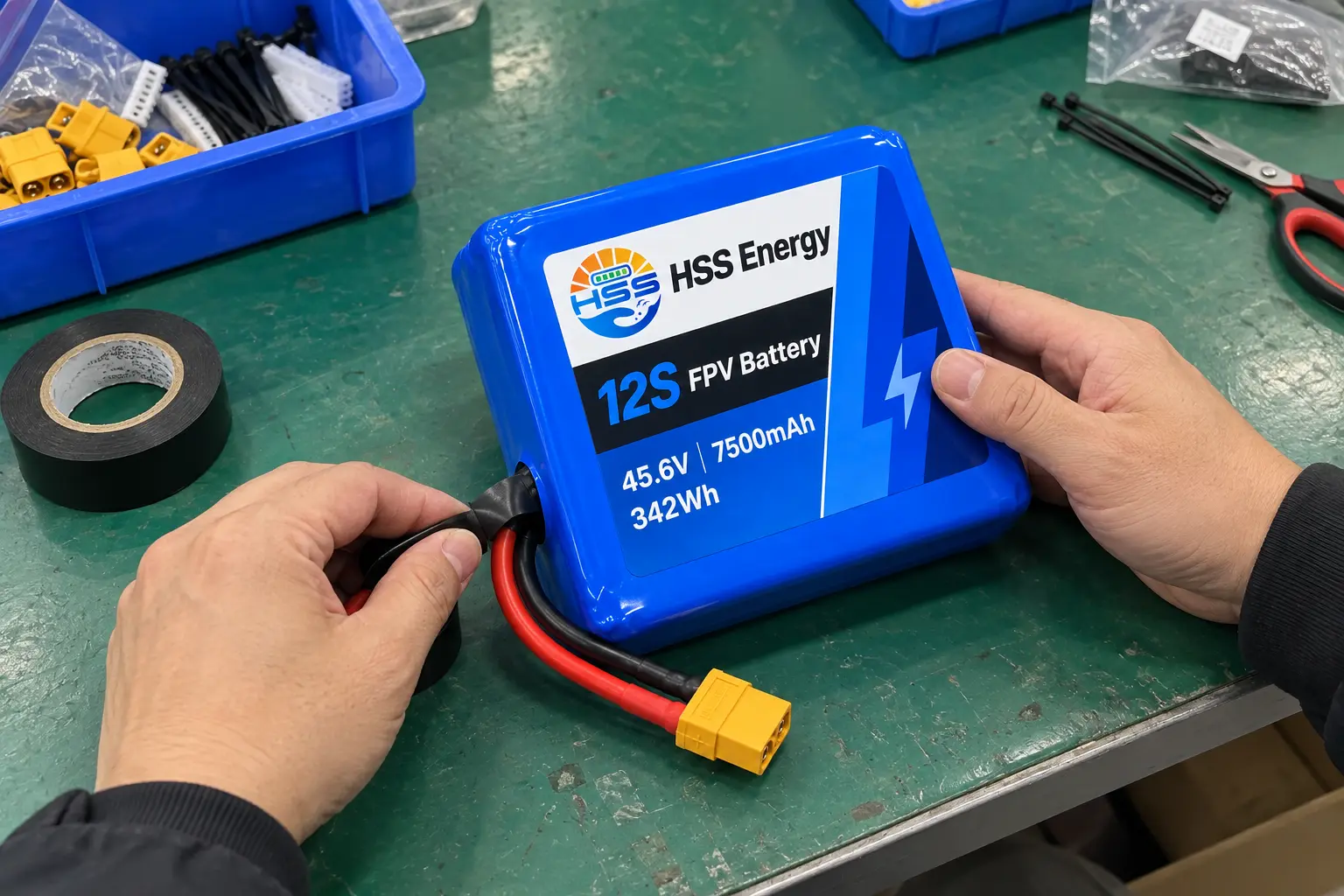

A folyamat szemléltetése • Kábelkivezető szigetelés és külső burkolat.

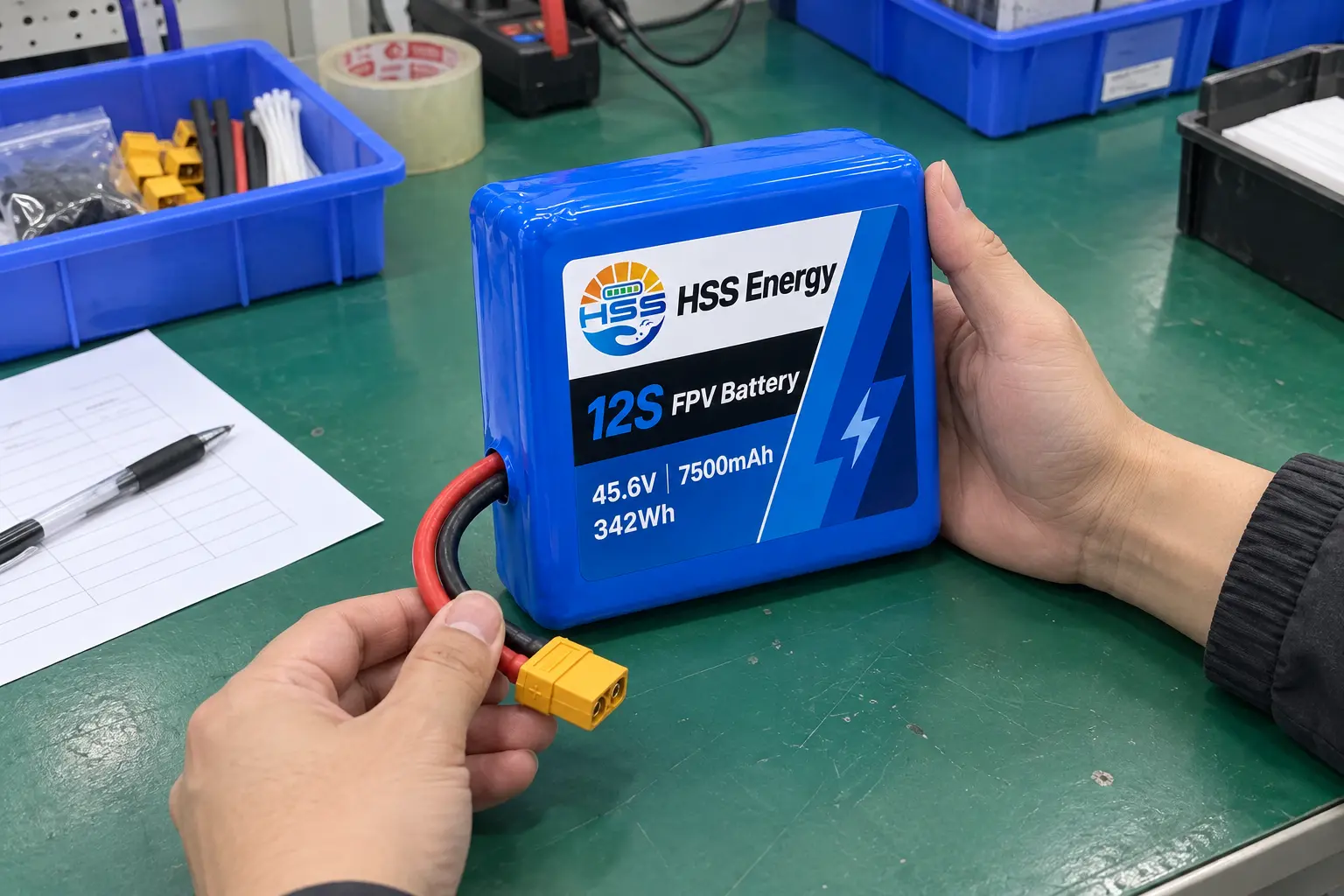

A HSS Energy 12S 7500 mAh FPV akkumulátor esetében a befejezés ellenőrzi a burkolat éleit és a kábelkimenet szigetelését. A csomag támasztva marad, amíg ezeket a területeket megvizsgálják; a vezetékek nem emelési pontok.

A folyamat illusztrációja • A kész csomagolás külső és csatlakozó vizsgálata.

A végső ellenőrzés összehasonlítja a címkét a jóváhagyott modellel, és ellenőrzi a csomagolás sérülését, a címke laza éleit és a csatlakozóház hibáit. Csomagolás előtt jegyezzen fel minden eltérést az egységhez vagy a tételhez képest.

Elektromos ellenőrzések és csatlakoztatott öregedés

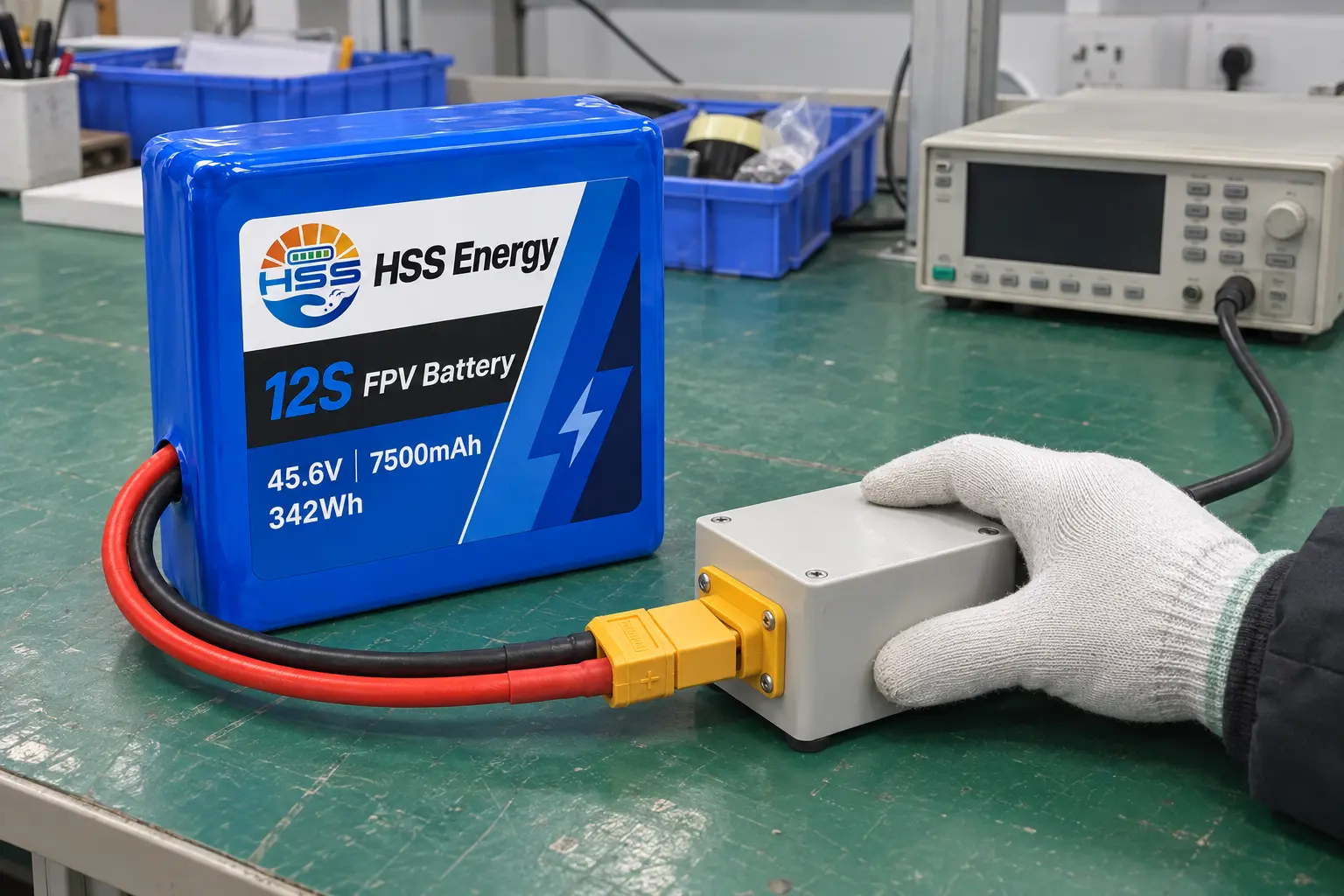

A folyamat illusztrációja • A csomag elektromos ellenőrző szerelvényhez van csatlakoztatva.

Ennek a 45,6 V-os FPV-akkumulátornak az elektromos kiértékelése a polaritás és a feszültség ellenőrzésével kezdődik egy szigetelt szerelvényen. A kapacitás- és terhelésvizsgálatok meghatározott áram-, hőmérséklet- és leállási határértékeket igényelnek. Az ábrán látható bekötés nem jelent nagyáramú kisülési tesztet.

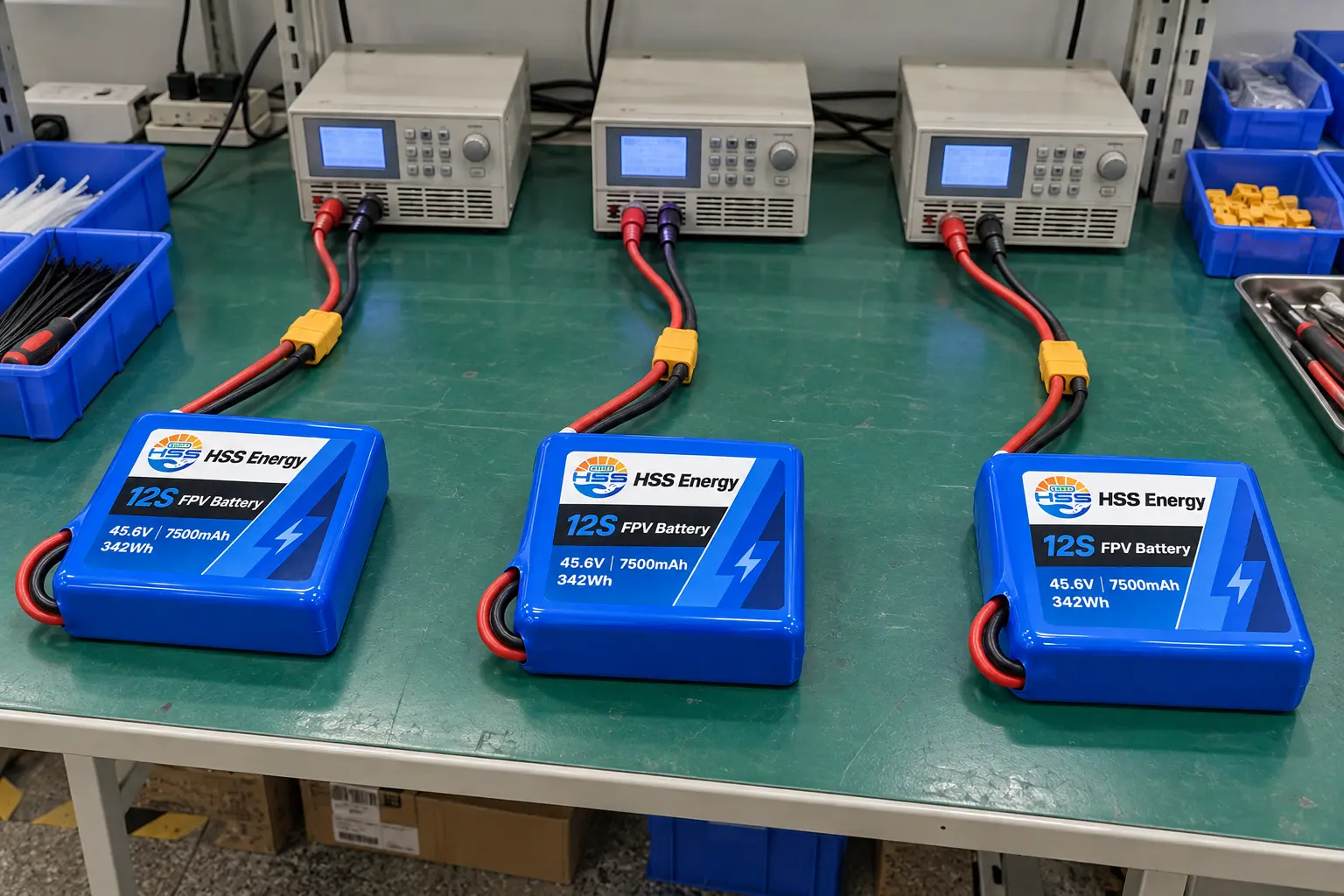

A folyamat szemléltetése • Különálló öregedésértékelési csatornákhoz csatlakoztatott csomagok.

Az öregedés illusztrációja külön csatlakoztatott csatornákat mutat be, a csomagok között térközzel. Az értékelési terv meghatározza a működési sorrendet, az időtartamot és az elfogadási határokat, a feszültségváltozások, a hőmérséklet és a látható rendellenességek figyelésével. A töltéshez a jóváhagyott egyensúlyi interfész is szükséges.

Védő csomagolás

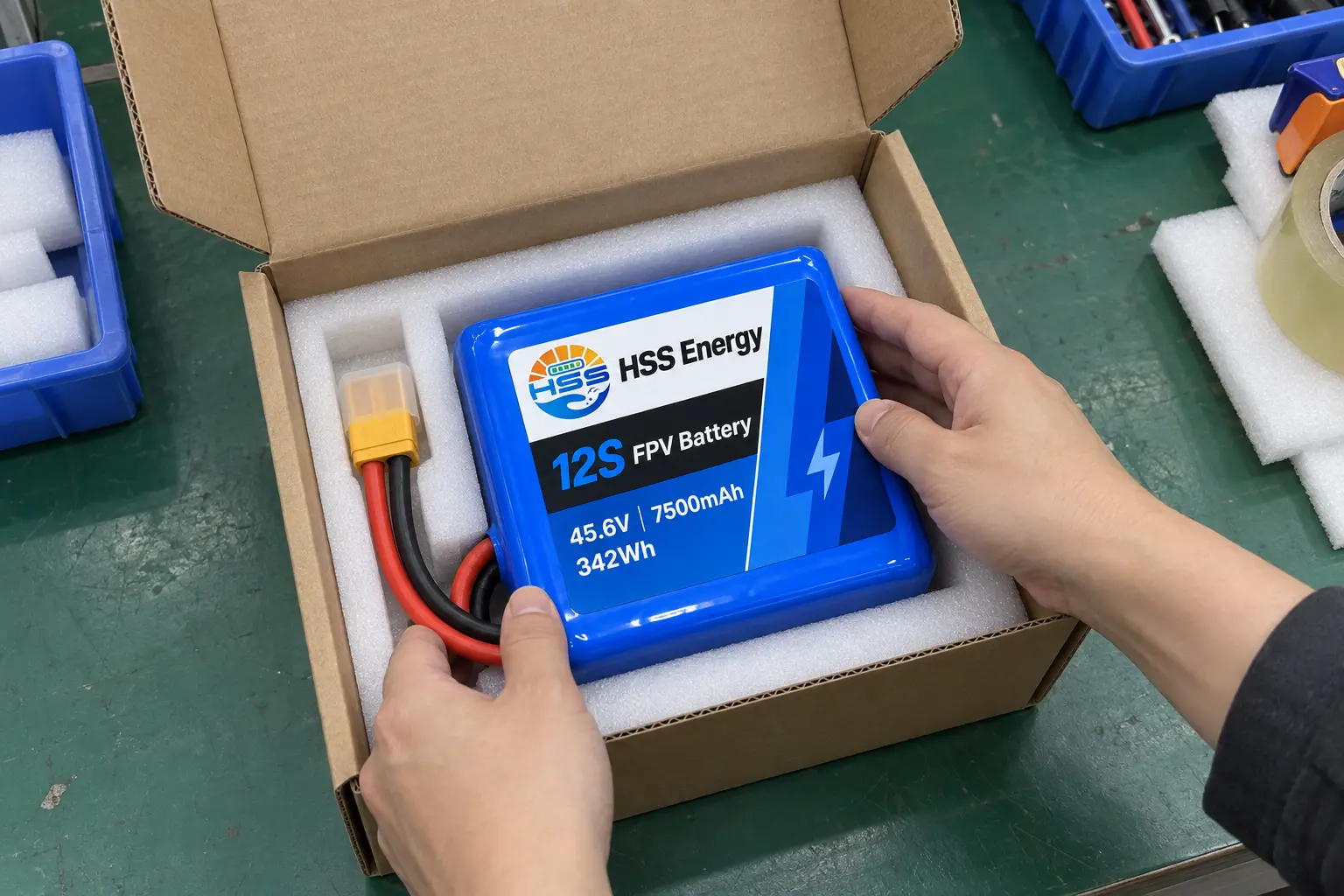

Csomagolás illusztráció • Az ügyfél által konfigurálható párnázás és csatlakozóvédelem.

Az ábrázolt 12S FPV akkumulátor habszivacs mélyedésben helyezkedik el, a csatlakozója védett, a vezetékek pedig nem ütköznek össze. A csomagolóanyagok, a rögzítőelem és a kartondoboz azonosítása minden megrendelésnél meg van adva; a képen látható elrendezés egy példa.

GYIK

A névleges energia határozza meg a repülési időt?

Nem. A repülőgép tömege, a meghajtás hatékonysága, a hasznos teher és a repülési profil befolyásolja a használható állóképességet. Értékelje a csomagot a tervezett repülőgépben megfelelő repülési tartalékkal.

Használhatok meglévő 12S töltőt?

Csak akkor, ha a töltési profilja, a levágási beállítása és a teljes kiegyensúlyozott kivezetés megfelel ennek a csomagnak. A sorozatszám önmagában nem elegendő; lásd az elektromos specifikációt és az interfészeket.

Milyen vizsgálati és szállítási dokumentumok érvényesek?

A dokumentumoknak azonosítaniuk kell a kész csomagot, vagy kifejezetten le kell fedniük annak konfigurációját. A cellaszintű jelentés önmagában nem határozza meg a kész csomag lefedettségét.

Konfiguráció áttekintése

HSS Energy 12S 7500 mAh FPV akkumulátor rendeléséhez adja meg a repülőgépváz modelljét, a terhelési profilt és a telepítési rajzot. Ezek a bemenetek meghatározzák a konfigurációs és elfogadási kritériumokat a minta jóváhagyása előtt.
