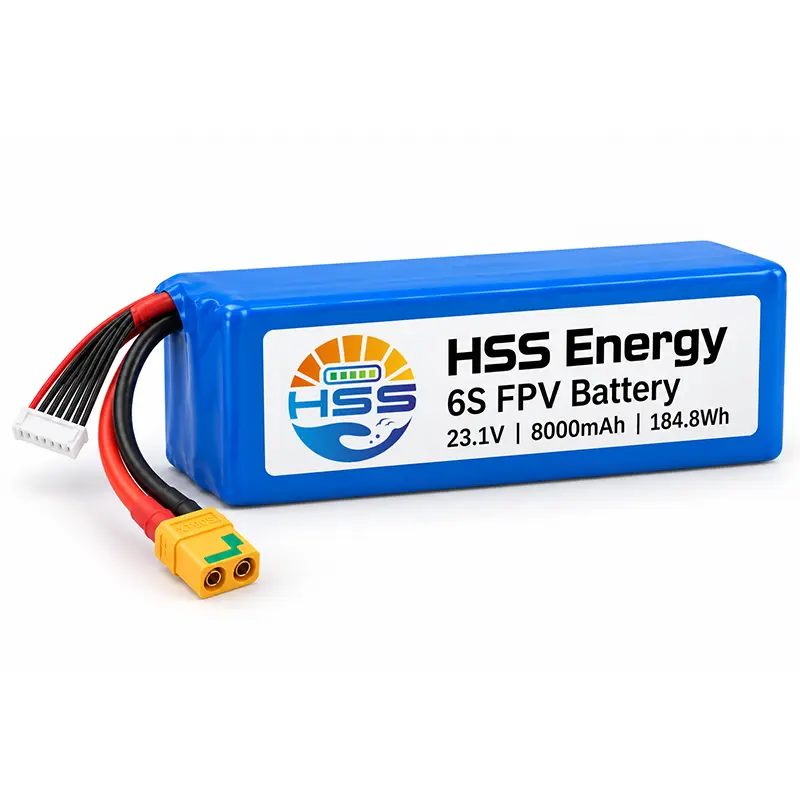

6S 8000mAh FPV akkumulátor

Az integráció teljes feltöltéssel kezdődik

A HSS Energy 6S 8000 mAh FPV akkumulátor rendelési specifikációi a repülőgép energiaellátó rendszerével kezdődnek. Ez a modell a 8 Ah kapacitást 26,4 V-os töltési végponttal kombinálja. A csatlakozási elrendezés kiválasztása előtt ellenőrizze az elektronika kompatibilitását teljes feltöltött állapotban, és hagyjon fizikai helyet a hosszú test számára.

A tervezett repülés energiaköltsége

Használja ennek a 8000 mAh-s FPV-akkumulátornak a 184,8 Wh névleges energiáját a repülőgép energiaköltségvetésének bemeneteként. A kapacitás önmagában nem tudja meghatározni a repülési időt: a repülőgép tömege, manőverei és a leszállási tartalék befolyásolja a küldetésre rendelkezésre álló energiát. Hasonlítsa össze a reprezentatív repülési naplókat a tervezett tartalékkal, mielőtt beállítja a munkamenet időtartamát.

Elektromos specifikáció

Repülőgép feszültség kompatibilitás

A 23,1 V-os FPV-akkumulátort minden csatlakoztatott eszköz megengedett tápellátási tartományához kell igazítani, beleértve a motorvezérlőket és a kiegészítő elektronikát is. A 6S címke önmagában nem igazolja a 26,4 V-os felső végponttal való kompatibilitást. Figyelembe kell venni az üzemi tranzienseket, amikor a rendszertervező feszültségtartalékot állapít meg.

Hőmérséklet és tárolási határok

A felsorolt ​​alacsony hőmérsékletű töltési tartomány érvényesített töltési eljárást és a tényleges csomagnak megfelelő védelmet igényel. Nem engedélyezi a korlátlan töltést fagypont alatt. Használja a kisülési megszakítást működési korlátként, ne a repülőgép leszállási figyelmeztető beállításaként.

Töltési profil és felügyelt kerékpározás

A 8000 mAh-s nagyfeszültségű akkumulátor töltéséhez a cellarendszerhez illeszkedő végpontra van szükség. Itt a 26,4 V-os csomaghatár sorozatcsoportonként 4,4 V-nak felel meg. Válassza ki azt a berendezést, amely kifejezetten támogatja ezt a végpontot és a csomagkonfigurációt; ne csak azért válasszon töltési módot, mert az 6S vagy LiHV felirattal van ellátva.

A 8,0 A maximális töltőáram elkülönül a kisütési névleges értékektől. A jóváhagyott profil engedélyezése előtt ellenőrizze a mérleg csatlakozását és polaritását. A töltési és tesztbeállításokat a megrendelés specifikációinak megfelelően kell ellenőrizni, nem pedig egy másik csomagméretből másolni.

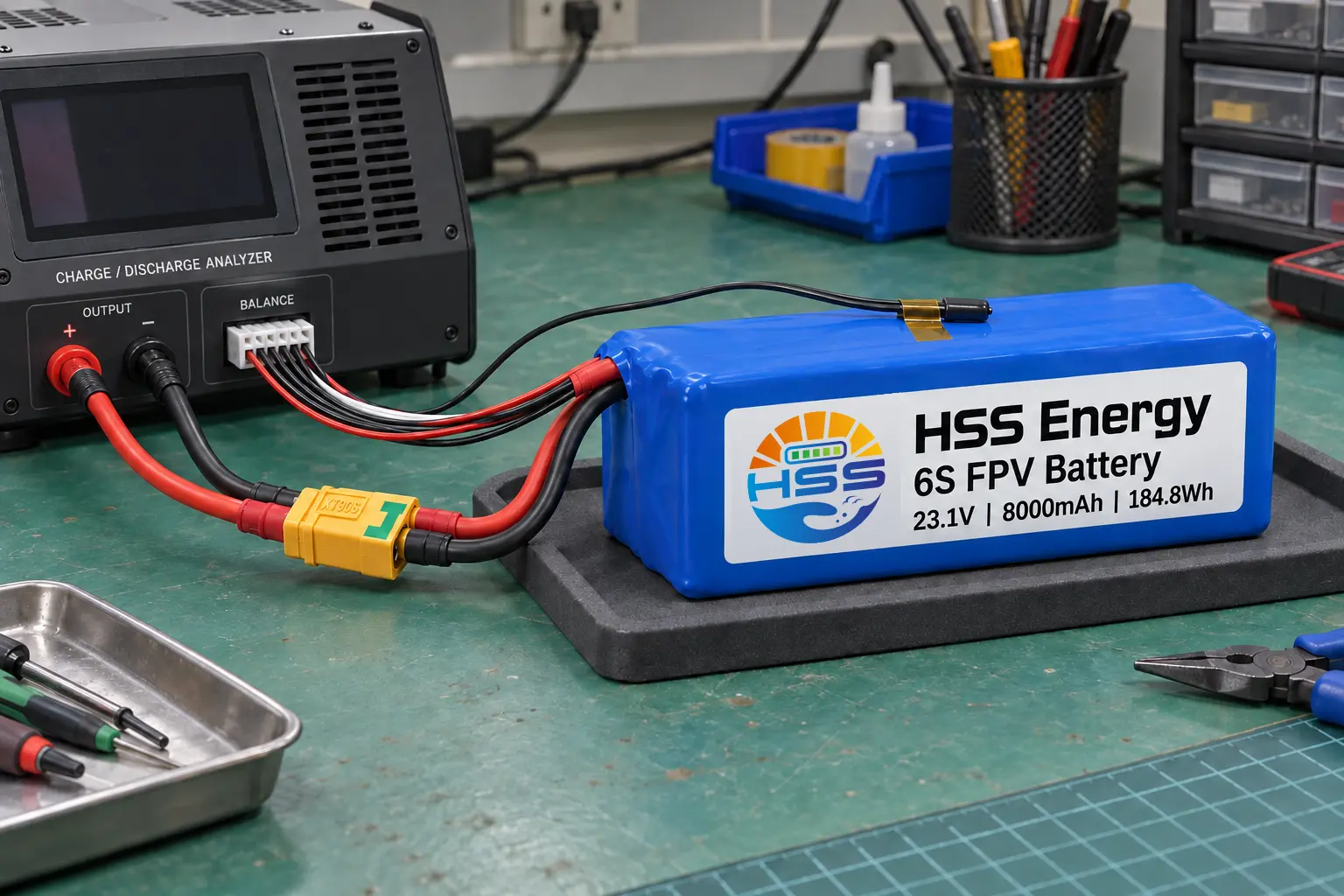

A folyamat illusztrációja • Csatlakoztatott töltési és kisütési ciklus beállítás

Mit kell rögzíteni a ciklus értékelésében

A 6S 8000 mAh-s FPV-akkumulátor esetében az értelmes ciklusértékelés meghatározza a töltési és kisütési áramot, a hőmérsékletet, a pihenőidőket és a megőrzött kapacitás végpontját. Rögzítse a csomag azonosítását a mért kapacitás és hőmérséklet előzményei mellett. Az 500 ciklus referenciaértéke nem az ezen az ábrán bemutatott teszteredmény vagy garanciaidő.

Az ábrán látható főáramkör, a kiegyensúlyozó kábelköteg és a felületi szonda a megfigyelési elrendezést mutatja, nem a rögzített méréseket.

Test boríték és mechanikus illeszkedés

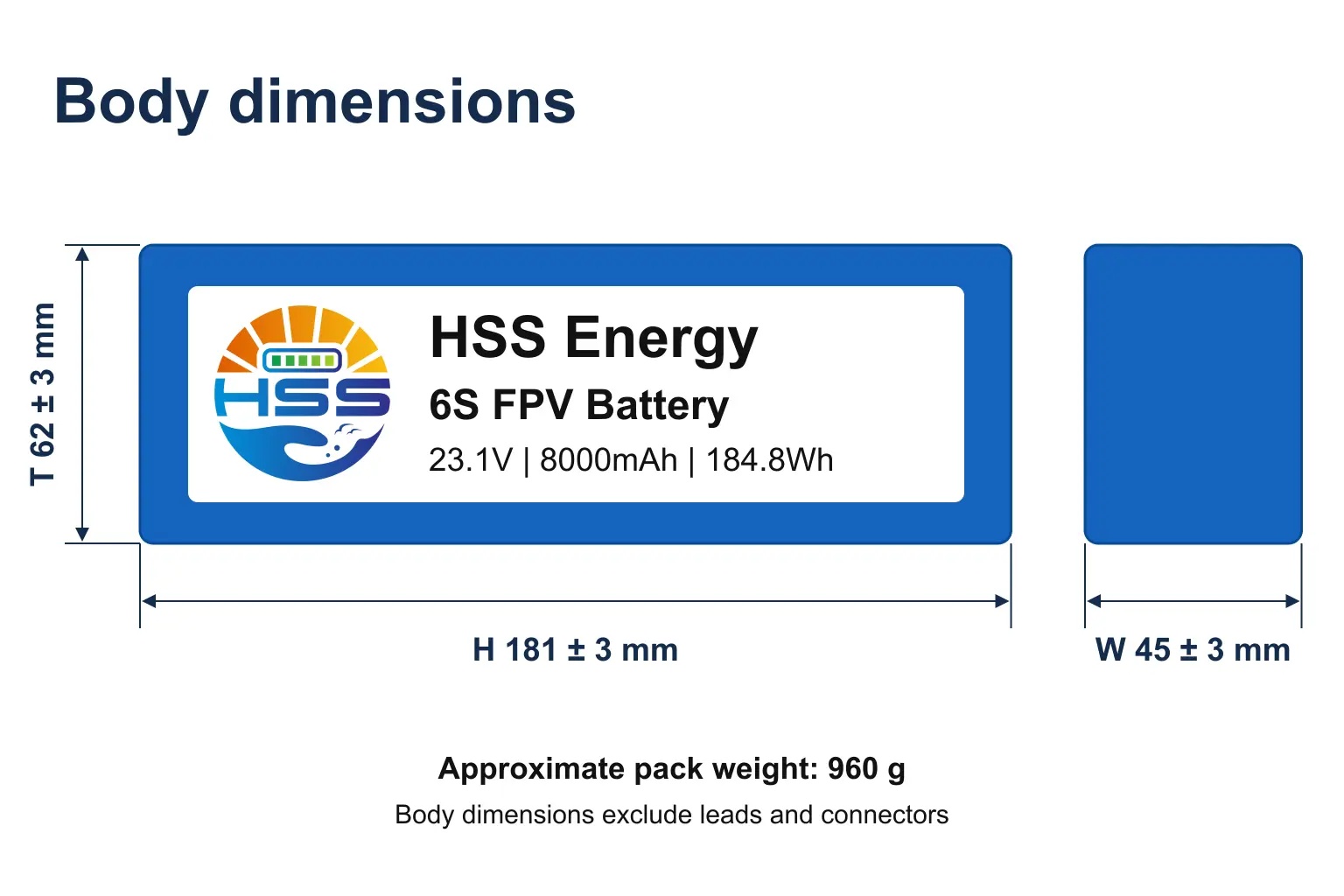

Méretábra • Névleges testtengelyek és tűrések

Ennek a 8000 mAh-s félszilárd akkumulátornak hosszú kék burkolatú teste van. A 181 mm-es méret még akkor is megtartja a H jelölést, ha a csomagot vízszintesen szerelik fel. Költségvetési hely a tűréseknek, a párnázásnak és a kábelkivezetésnek külön; a karosszéria rajza nem tartalmazza a külső vezetékeket és csatlakozókat.

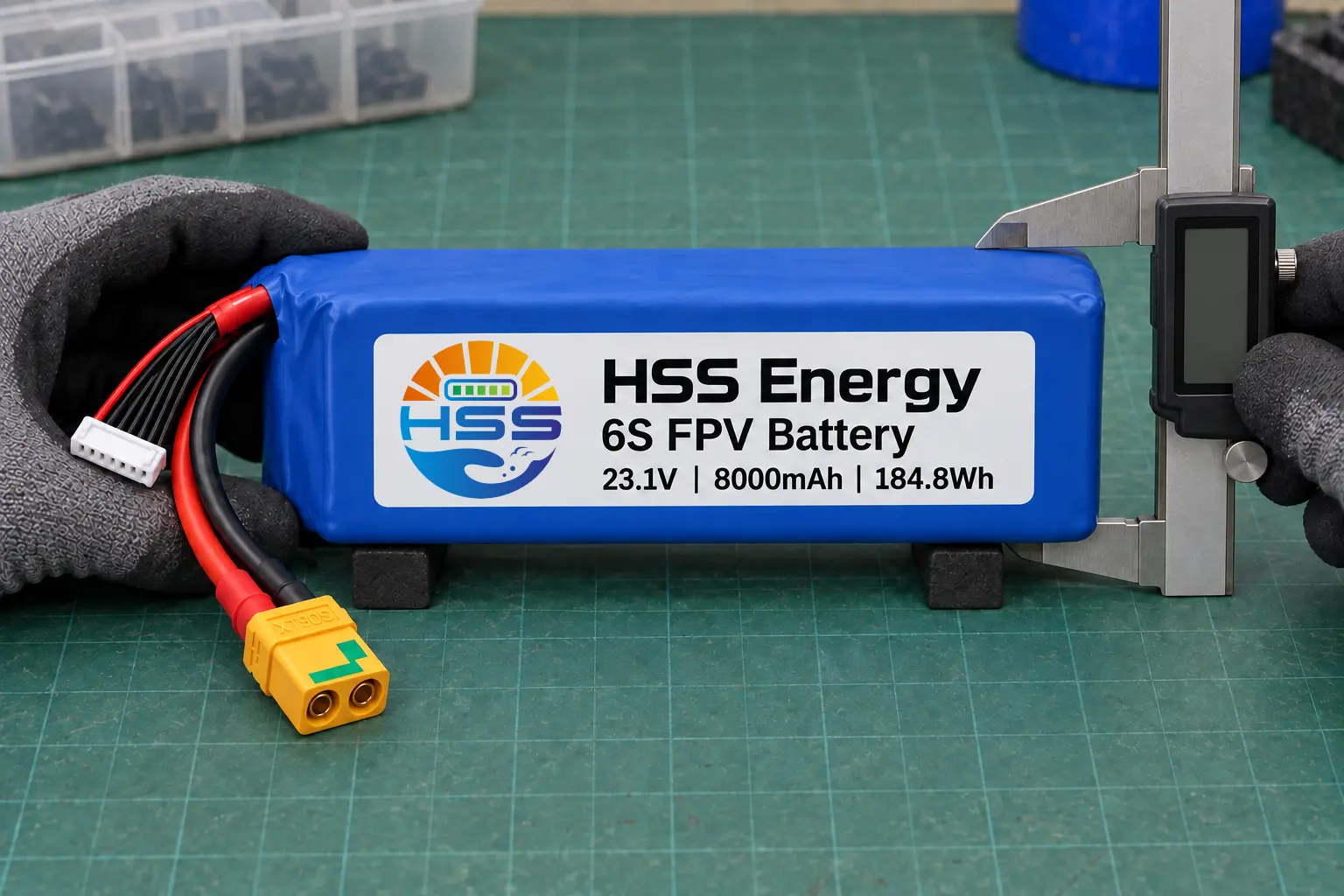

Folyamat illusztráció • Külső méretellenőrzés

Ellenőrizze a kész karosszériát a szerelési rajzon megadott ellenőrzési pontokon. Egy rögzítőeszköznek vissza kell tartania a körülbelül 960 g-os csomagot anélkül, hogy összetörné a csomagolást, vagy a vezetékeket ne használná a súlyának hordozására.

Folyamatos igény és rövid impulzusok

Értékelje ezt a 6S 25C FPV akkumulátort tartós árammal szemben, a rövid gyorsulási terhelésektől elkülönítve. A 200A folyamatos teljesítmény és a 400A csúcsérték különböző üzemi körülményeket ír le. Egy csúcs legfeljebb két másodpercig tarthat; ez nem határozza meg, hogy milyen gyakran ismétlődhet meg, vagy milyen gyakran bizonyulhat elfogadható hőmérséklet-emelkedésnek a telepített egységben.

Külső kikészítés és azonosítás

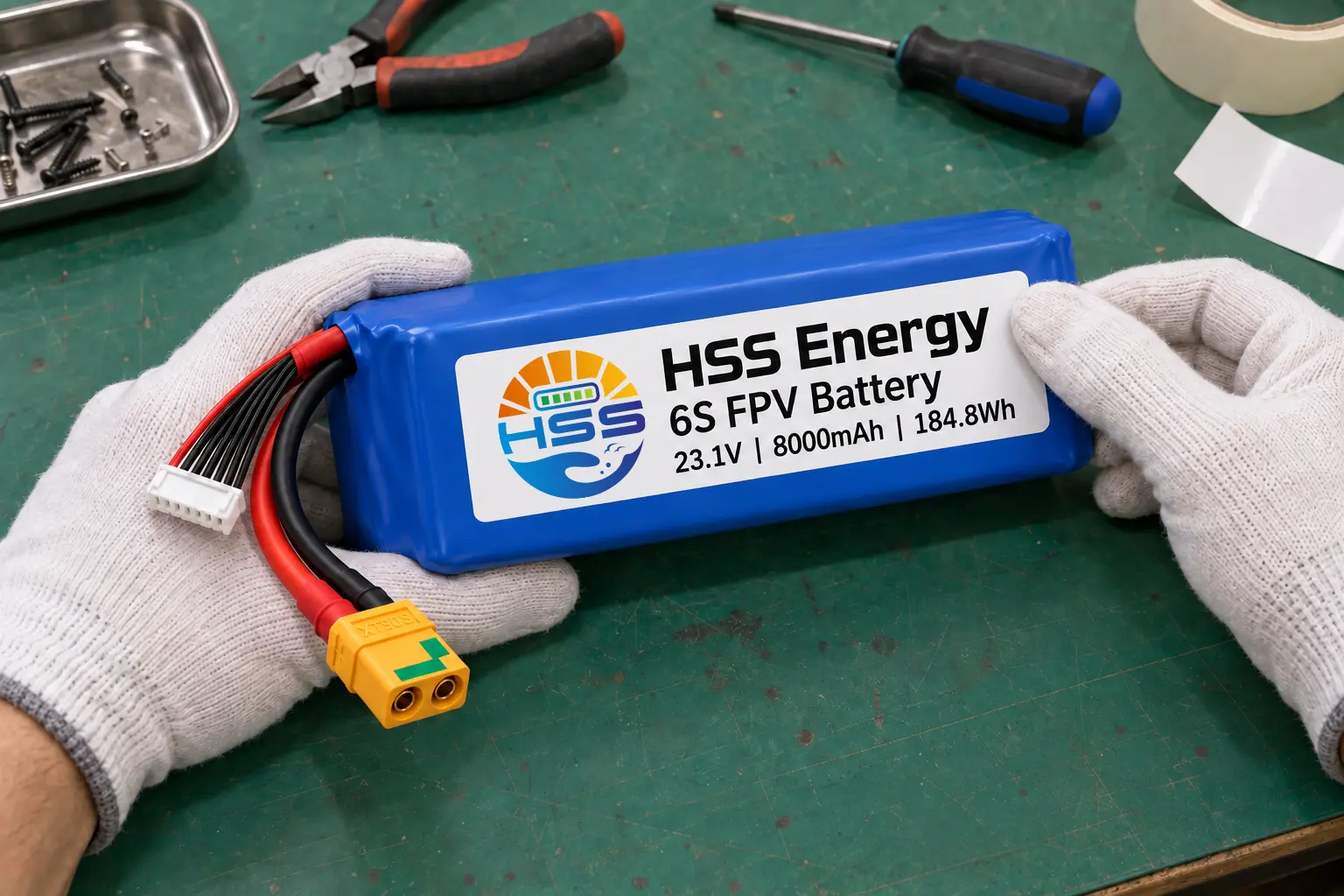

A folyamat szemléltetése • Címke elhelyezése és külső kikészítés

Egy olvasható címke köti össze a kész csomagot a feszültség és kapacitás specifikációjával. A külső ellenőrzések során meg kell keresni a megemelt címkeszéleket, a sérült szigetelést vagy az akadályozott kábelkimenetet. Ezek a látható ellenőrzések nem helyettesítik az elektromos átvételi méréseket.

Csatlakozás elrendezése a megrendeléshez

A vezeték hossza, a kábel mérete és a csatlakozók az ügyfél igényei szerint konfigurálhatók. Ellenőrizze a kiválasztott szerelvény áramképességét és hőmérséklet-emelkedését. Az opcionális referencia alkatrészek önmagukban nem erősítik meg a 200A vagy 400A teljes áramút.

Párnázás és kartonzárás

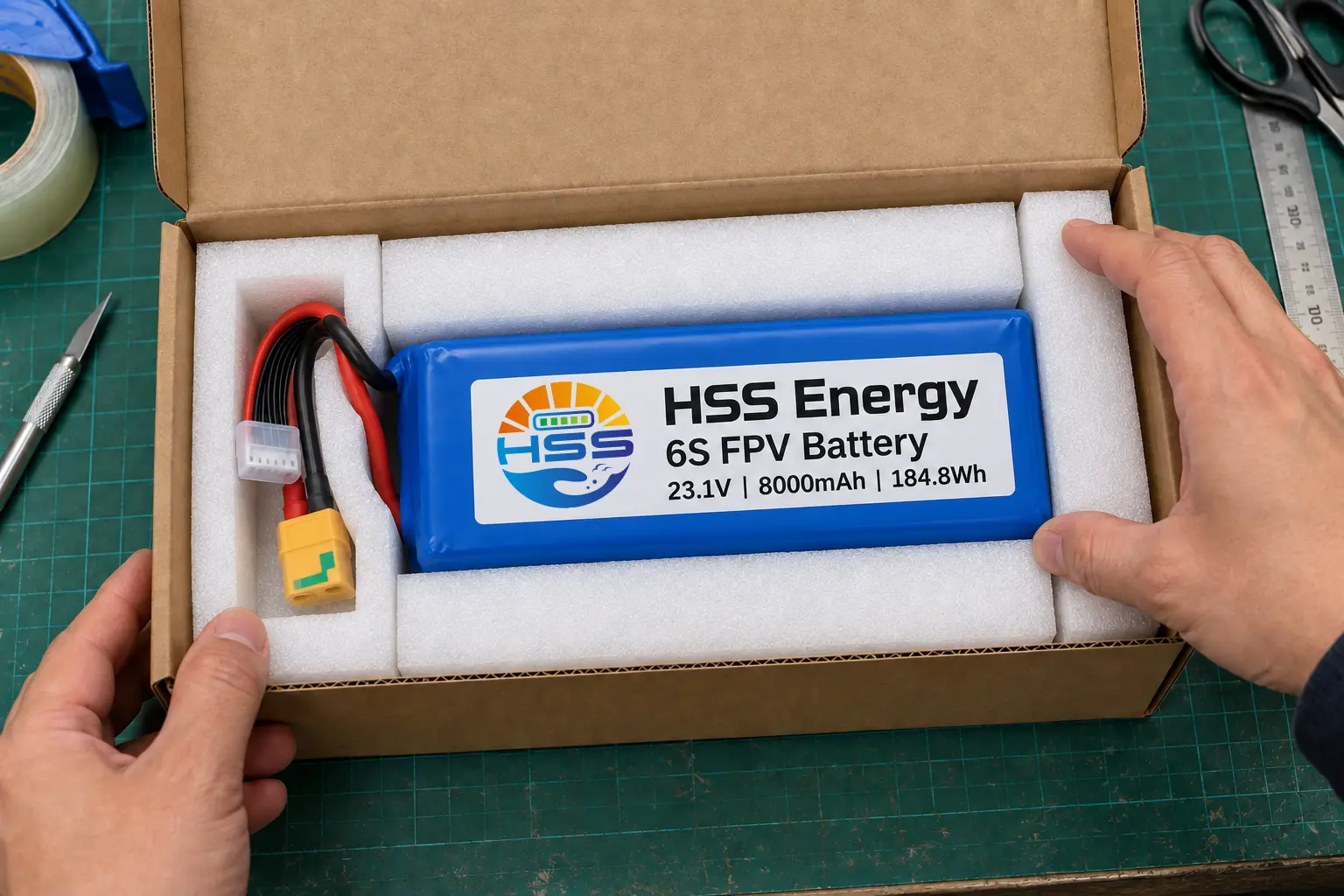

Csomagolás illusztráció • Testtámasz és elszigetelt csatlakozóterek

Adja meg a csomagolást a végső vezetékelrendezés körül. Az ábrán látható betét megtámasztja a testet és elválasztja a védett csatlakozókat; egyetlen vezeték sem keresztezheti a záróélt. A habszivacs és a karton részletei az ügyfél által konfigurálhatók maradnak.

Folyamat illusztráció • Karton lezárás a csomagolóállomáson

GYIK

A félszilárd egy teljesen szilárdtest sejtet jelent?

Nem. Ez a modell félszilárdként van megadva. Ez a leírás nem határoz meg szilárdtest-elektrolitot vagy nem gyúlékonysági minősítést.

Mit kell kísérnie a mintaértékeléshez?

Tartsa együtt a mintakonfigurációt, a tervezett terhelési profilt és az elfogadási kritériumokat. Rögzítse a mért eredményeket az adott konfigurációhoz képest, mielőtt meghatározná az ismételt rendelésekre vonatkozó követelményeket.

Hogyan határozzák meg a vásárlási és szállítási feltételeket?

A minta elérhetősége, a minimális mennyiség, az átfutási idő és a garancia árajánlat alapján történik. A szállítási dokumentumokat és a fuvarozó átvételét ellenőrizni kell a pontos konfiguráció, a rendeltetési hely és a szállítási útvonal tekintetében.

A HSS Energy 6S 8000 mAh FPV akkumulátor megrendelésén fel kell tüntetni a jóváhagyott elektromos konfigurációt és a rögzítési borítékot. Rögzítse a minta átvételi kritériumait a csomagolási elrendezéssel, hogy az ismételt szállításokat ugyanazon specifikáció alapján lehessen ellenőrizni.
