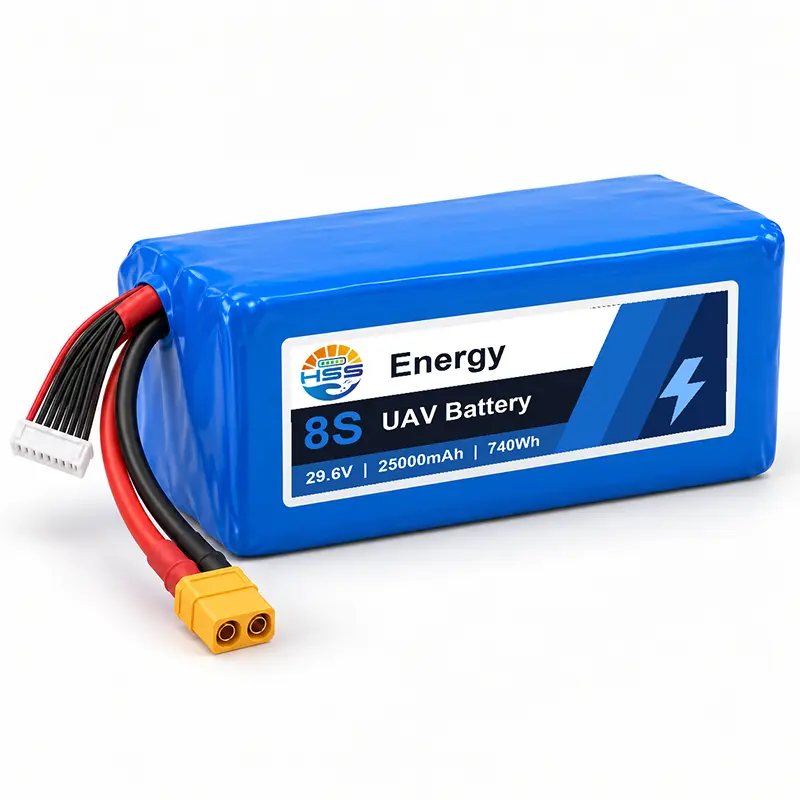

8S 25000mAh UAV akkumulátor

Az egyes 8S 25000 mAh UAV-akkumulátorok HSS Energy rendeléseinek felülvizsgálata a repülőgép feszültségtartományával, terhelési profiljával és rögzítési borítékával kezdődik. A csomag nyolc sorozatcsoportot kombinál 25 Ah kapacitással. Az integráció előtt ellenőrizze a 33,6 V-os töltési végpontot, a 22,0 V-os kisülési határt és a külső csatlakozásokat a teljes UAV táprendszerrel szemben.

Műszaki előírások

Alkalmazási illeszkedés

A minta értékelése előtt ellenőrizze az öt határértéket: 33,6 V maximális töltési feszültség, 75 A folyamatos terhelés, 250 A csúcsérték, 195 × 90 × 78 mm-es test és körülbelül 2650 g beépített tömeg. Ezek az értékek határozzák meg az első kompatibilitási képernyőt; nem helyettesítik a repülőgép-szintű felülvizsgálatot.

Konfigurációs adatok a minta kiértékeléséhez

Adja meg a repülőgép feszültségtartományát, a folyamatos és csúcsáram profilját, a rendelkezésre álló akkumulátortartót, a kábelkilépési irányt, a csatlakozót és a polaritást, valamint a töltő konfigurációját. Ezeket az inputokat arra használják, hogy a javasolt mintát összehasonlítsák a tervezett repülőgéppel.

Energia költségvetés és beépített tömeg

Ennek a 25 Ah-s UAV-akkumulátornak a 740 Wh névleges energiáját használja a küldetéstervezés bemenetére, ne pedig közvetlen repülési idő ígéreteként. A repülőgép tömege, hasznos teherbírása, hajtási hatékonysága, időjárása, útvonala és leszállási tartaléka határozza meg a használható állóképességet. A körülbelül 2650 g-os csomagtömeget is bele kell számítani a hasznos teher és a súlypont számításába.

Feszültségkompatibilitás

A 29,6 V-os, 25 Ah-s UAV-akkumulátor eléri a 33,6 V-ot a töltés kikapcsolásakor. Győződjön meg arról, hogy a motorvezérlők, az áramelosztás, az avionika és a segédterhelések elfogadják a teljes feltöltött feszültséget. Állítsa a repülőgép-figyelmeztetéseket a 22,0 V-os csomaghatár fölé, hogy a normál működés ne használja fel a leszállási tartalékot.

Sejtsűrűség és teljes csomagsűrűség

A mellékelt 310Wh/kg érték az egyes cellára vonatkozik, nem a teljes akkumulátorra. A szállított 740 Wh névleges energia és körülbelül 2,65 kg kész csomag tömeg felhasználásával körülbelül 279 Wh/kg számított csomagszintű érték adódik. Ez a megkülönböztetés figyelembe veszi a szigetelést, a vezetékeket, a csatlakozókat, a burkolatot és az egyéb összeszerelési tömegeket.

A cellarendszer és az összeállítás vezérlői

A 25 Ah-s félvezető UAV-akkumulátor nyolc sorozatcsoportot használ. A cellaillesztésnek össze kell hasonlítania a kapacitást, a nyitott áramköri feszültséget és a belső ellenállást a csoportok összeállítása előtt. A vezető felületek közötti szigetelés, az ellenőrzött fülcsatlakozás és a kábelkimenetnél a húzásmentesítés külön ellenőrzés; a vizuális egyezés önmagában nem hoz létre elektromos konzisztenciát.

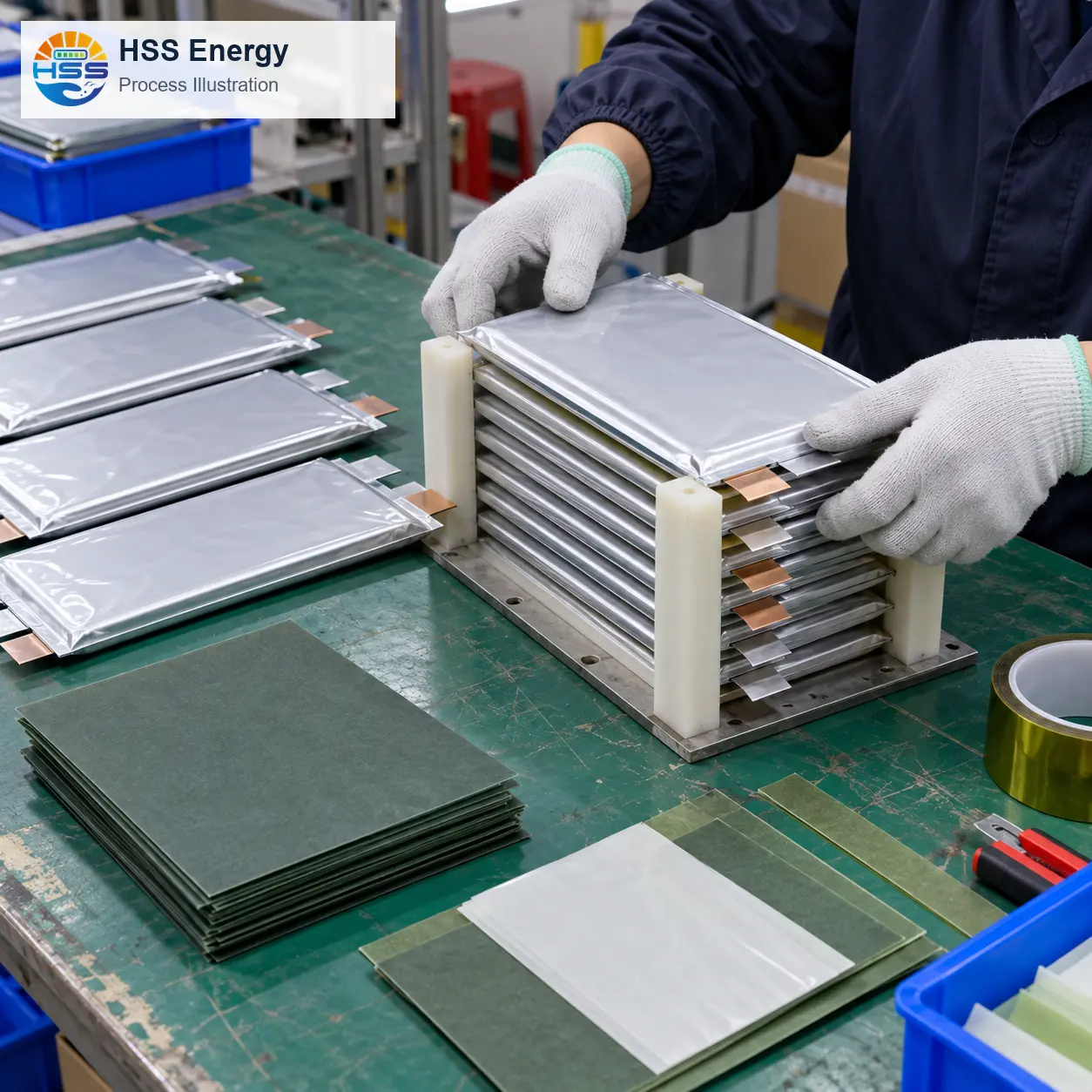

A folyamat szemléltetése • Cellák elrendezése és szigetelés előkészítése

Hőmérséklet és tárolási határok

Ezek a tartományok határozzák meg a szállított termékek határait; nem helyettesítik a repülőgép szintű hőfelülvizsgálatot. A töltőberendezést, a burkolat légáramlását és a tervezett munkaciklust a tényleges telepítési és környezeti feltételeknek megfelelően kell kiválasztani.

Mechanikus burkolat és szerelési hézag

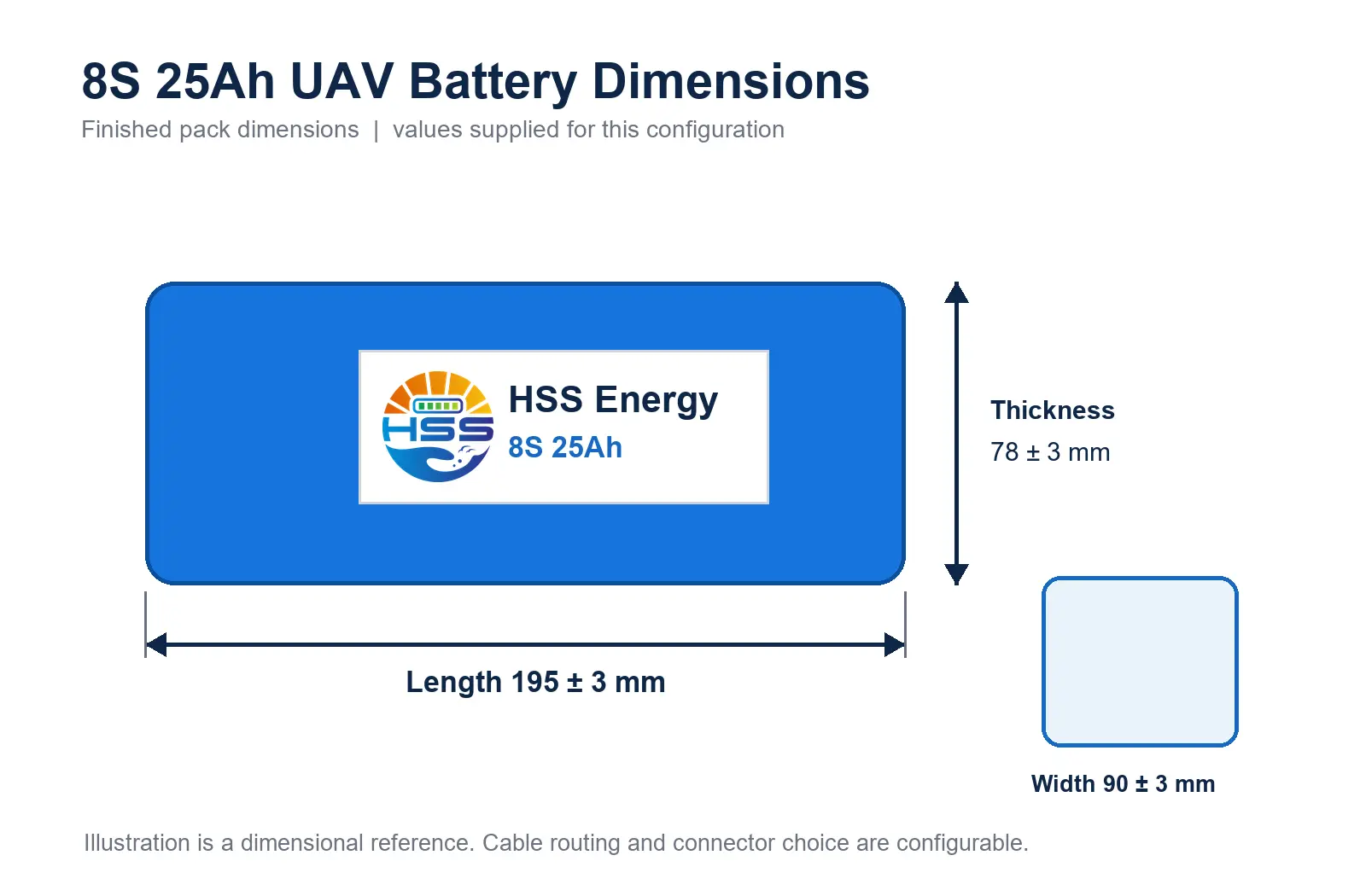

Méretábra • Kész csomagtest és mellékelt tűrés

A 8S 25Ah-s drone akkumulátor vastag, téglalap alakú testtel rendelkezik, nem pedig a kisebb FPV-csomagoknál használt laposabb profillal. Tartalékhézag a gyártási tűrésekhez, a védőpárnázáshoz, a kábelhajlítási sugárhoz és a csatlakozókhoz való hozzáféréshez. A repülőgép tálcájának közvetlenül meg kell támasztania a testet; a táp- vagy kiegyensúlyozó vezetékek nem viselhetik a csomag súlyát.

Konfigurálható vezetékek és csatlakozók

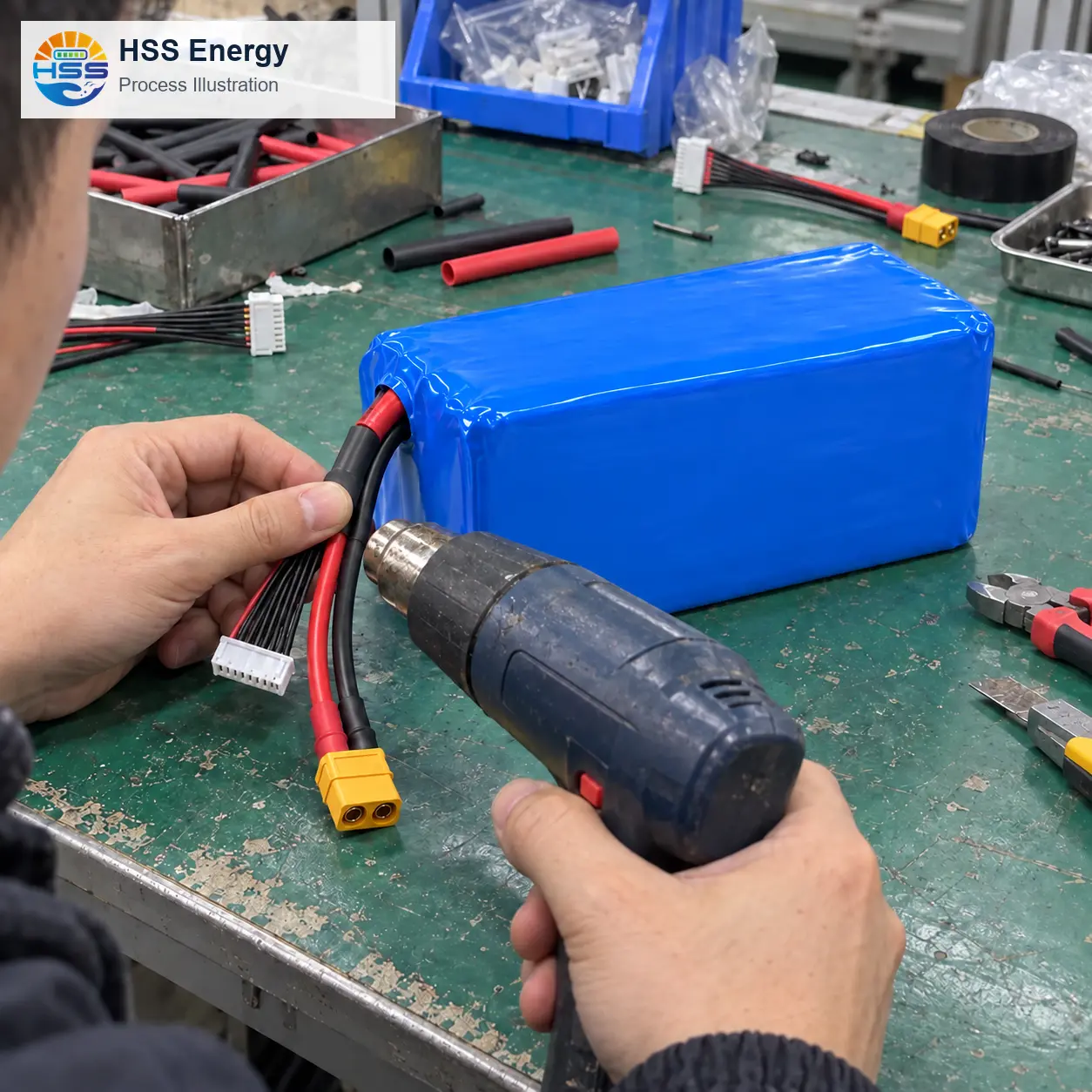

A folyamat illusztrációja • Kábelszigetelés és csatlakozó integráció

A vezeték hossza, a vezeték szélessége és a csatlakozó típusa konfigurálható a jóváhagyott repülőgép interfészhez. Az opcionális referenciakomponensek önmagukban nem igazolják a 75A-es folyamatos vagy 250A-es csúcsáram-útvonalat. Tekintse át a hőmérséklet-emelkedést, az érintkezési ellenállást, a polaritást és a tartást a teljes összeállításhoz.

Folyamatos terhelés és csúcsigény

A 75A folyamatos és a 250A csúcsot külön tervezési bemenetként kezelje. A meghajtási terhelés, a kábelvezetés, a hűtés és a csatlakozóelrendezés határozza meg a beépített elektromos és termikus határértékeket. A cella C-sebessége önmagában nem erősíti meg az elfogadható teljes légi jármű áramát.

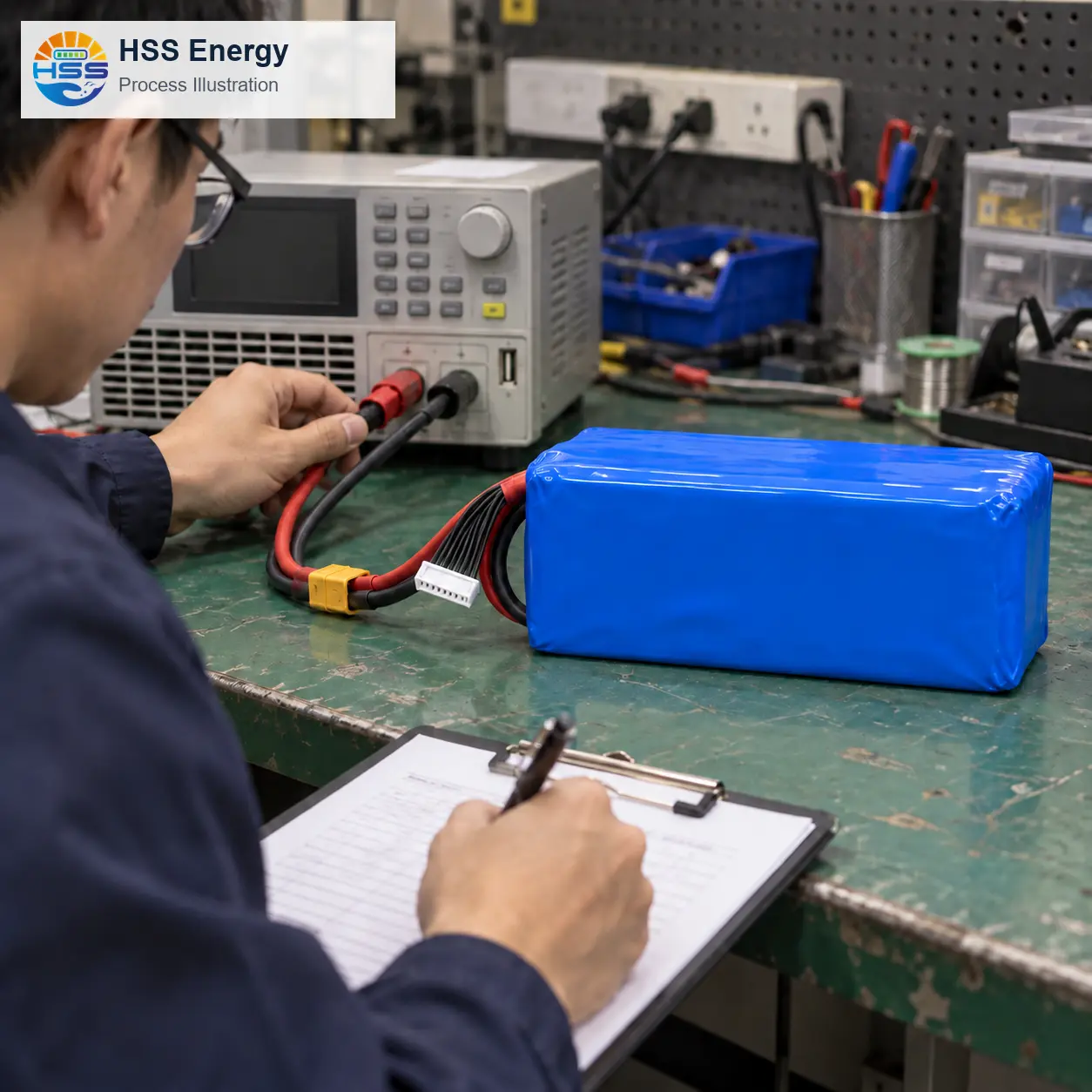

A folyamat illusztrációja • Csatlakoztatott elektromos ellenőrzés

Ciklusértékelés és nyomon követhetőség

A 8S 25000 mAh UAV-akkumulátor ciklusának áttekintése során meg kell határozni a töltő- és kisütési áramokat, a hőmérsékletet, a pihenőidőket és a megőrzött kapacitás végpontját. A mellékelt 1000-es ciklus adata a specifikáció referencia; az átvételi jegyzőkönyvnek azonosítania kell a csomag konfigurációját és a mért eredményhez használt eljárást.

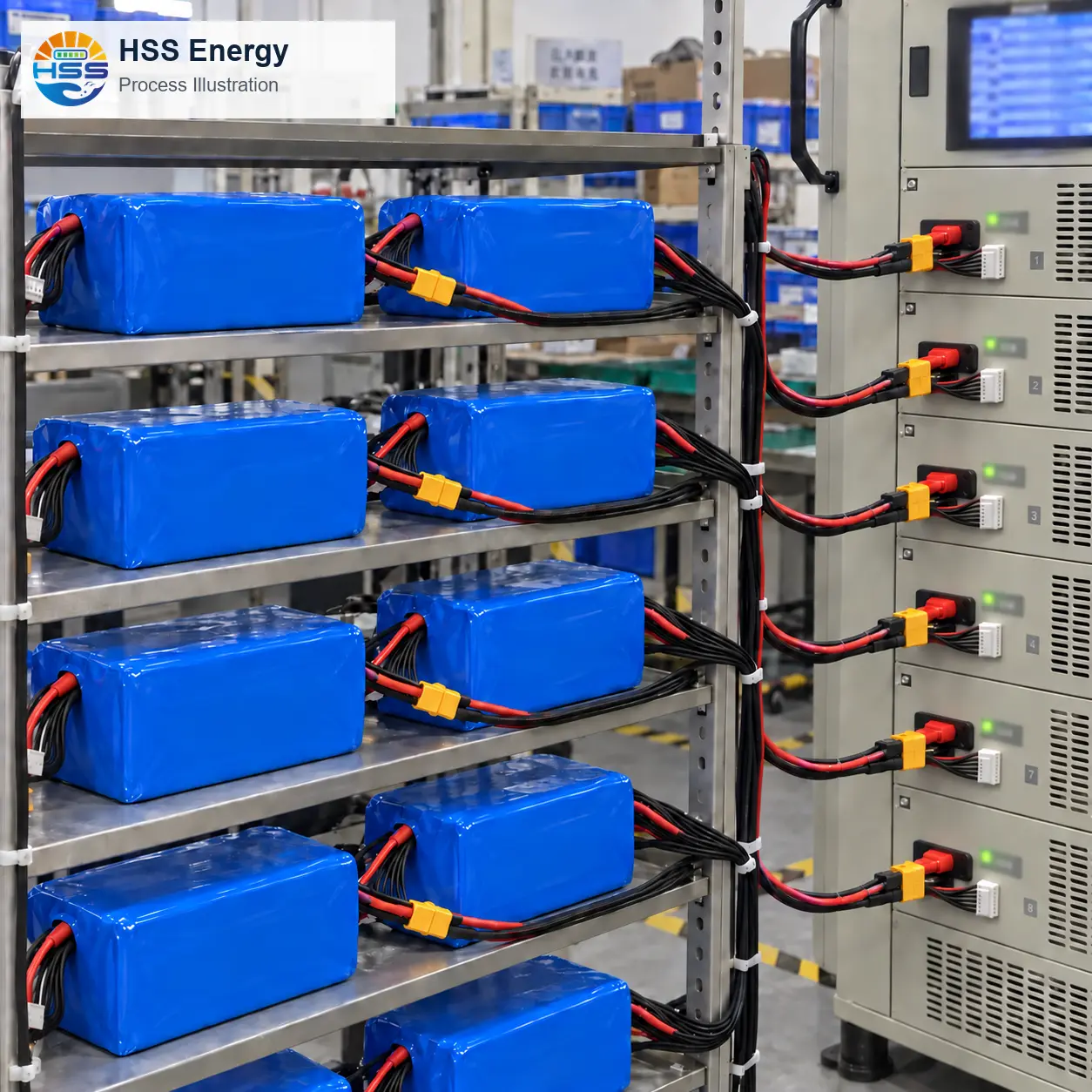

Folyamat illusztráció • Többcsatornás öregedési kapcsolatok

Egy öregedési beállításban azonosítsa az egyes csomagok fő és egyensúlyi kapcsolatait ugyanahhoz a csatornához. Támassza meg a kábeleket, különítse el a csatornákat, és figyelje a hőmérsékletet, így a beállítás inkább aktív tesztet jelent, mint tárolást.

A csomagolás illeszkedik a konfigurált szerelvényhez

A 25000 mAh-s drone akkumulátor csomagolását a kábel és a csatlakozó elrendezésének jóváhagyása után választják ki. Az ábrán egy címkézetlen csomag látható a hab illeszkedésének ellenőrzése során; a HSS címke felhelyezhető a végső ellenőrzés és a szállítás előtt. Közvetlenül párnázza ki a testet, és tartsa a védett vezetékeket egy külön mélyedésben, távol a dobozzárótól.

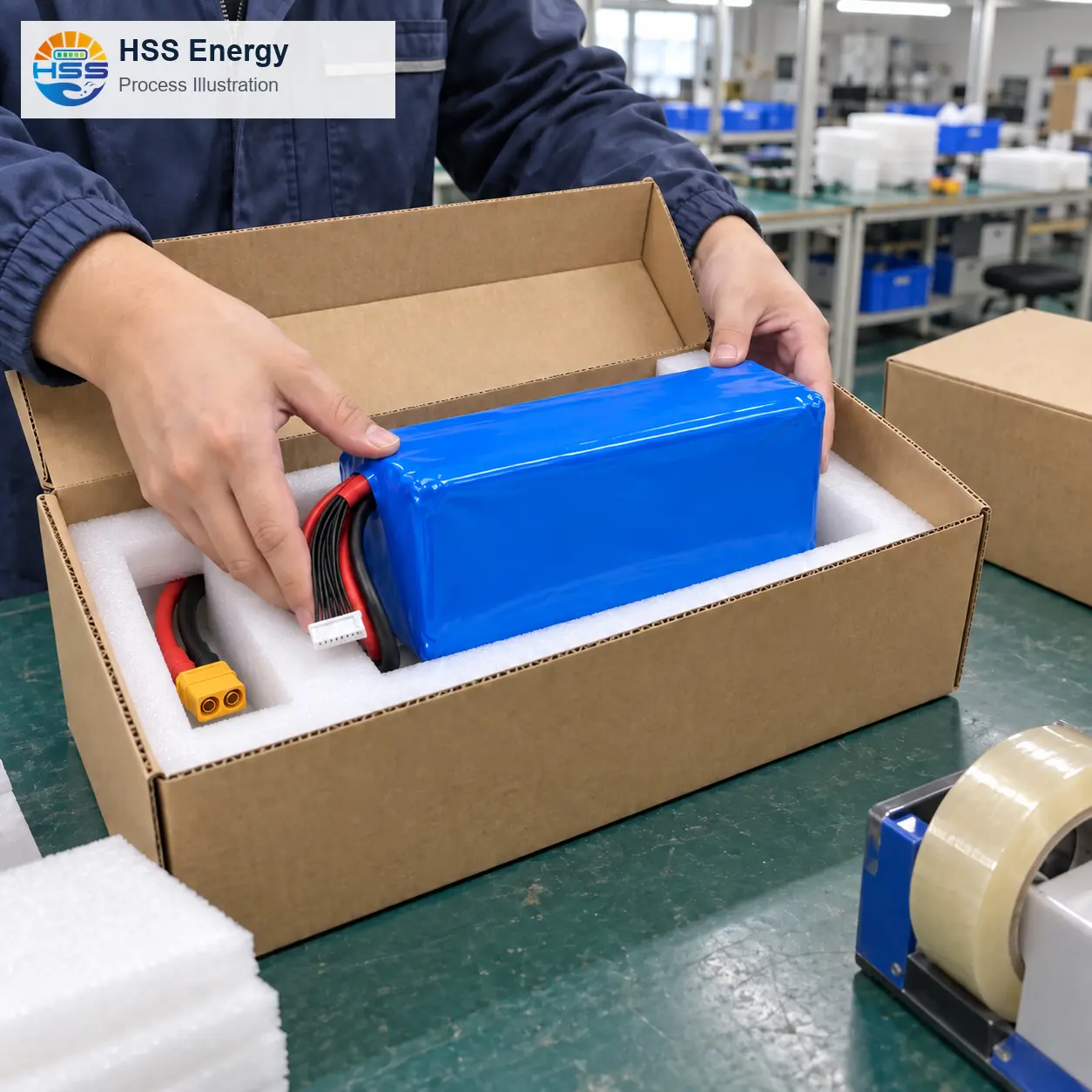

Csomagolás illesztési ábra • Egyedi habtartó és védett kábelmélyedés

GYIK

310Wh/kg a teljes csomag energiasűrűsége?

Nem. A szolgáltatott 310Wh/kg érték az egyes cellák energiasűrűsége. 740 Wh és körülbelül 2650 g alapján a számított teljes csomagérték körülbelül 279 Wh/kg.

Az opcionális XT60 kezelhető 250A névleges áramútként?

Nem. Ellenőrizze a kábelt, a csatlakozót, az érintkezőket, a telepítést és a hőviszonyokat együtt a repülőgép terhelési profiljához.

Mit kell megerősíteni a mintaértékeléshez?

Ellenőrizze a töltőt, a feszültségtartományt, a rögzítési borítékot, a kábelkimenetet, a csatlakozó polaritását, a terhelési profilt és az átvételi ellenőrzéseket. A gyártás megismétlése előtt jegyezze fel az elfogadott mintakonfigurációt.

Ez a 8S akkumulátor helyettesítheti a 6S UAV akkumulátort?

Nem közvetlen csereként. A repülőgép energiaellátó rendszerének, töltőjének és feszültségének figyelmeztetéseinek támogatniuk kell a 29,6 V névleges feszültséget, a 33,6 V-os töltés- és a 22,0 V-os kisütés-lekapcsolást az átalakítás előtt.

Milyen töltési beállítások szükségesek ehhez a 8S akkumulátorhoz?

Olyan 8S töltési profilt használjon, amely 33,6 V-nál áll le, és nem haladja meg a megadott 25 A maximális töltőáramot. Csatlakoztatás előtt ellenőrizze a kiegyensúlyozott kábelköteg-kivezetést.

Hogyan történik a mennyiségi, átfutási idő, garanciális és szállítási dokumentumok kezelése?

A jóváhagyott konfigurációhoz és rendeltetési helyre vonatkozó árajánlatban vannak meghatározva. A szállítási dokumentációnak és a szállító átvételének meg kell felelnie a tényleges akkumulátornak és a szállítási útvonalnak. A 8S 25000 mAh UAV akkumulátor kiadása előtt jegyezze fel a jóváhagyott feszültséghatárokat, a kábel- és csatlakozóelrendezést, a szerelési távolságot, a töltőprofilt, az átvételi ellenőrzéseket és a csomagolás módját egy konfigurációs lapon.
