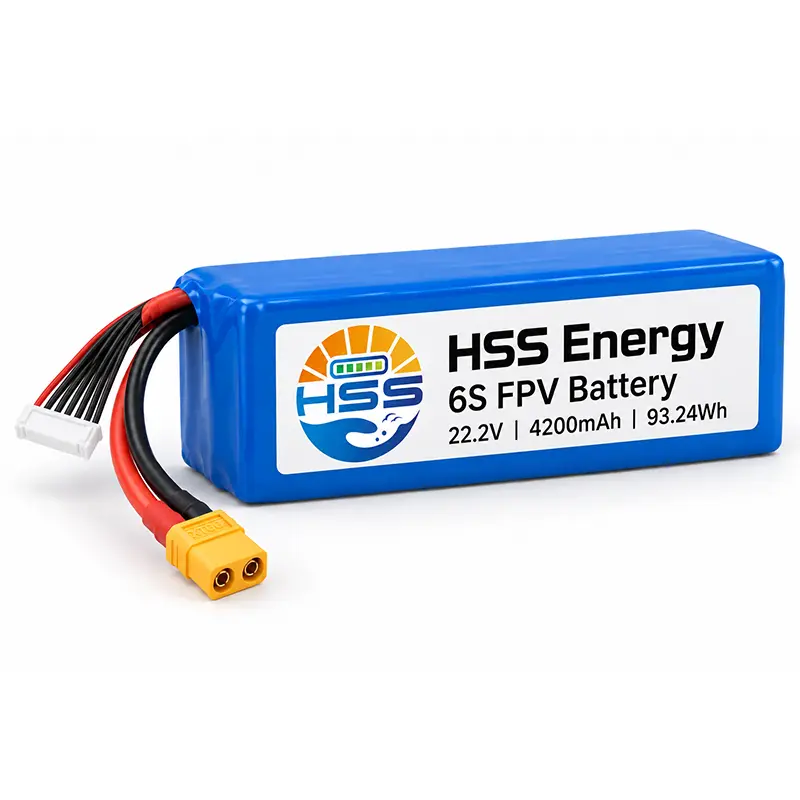

6S 4200mAh FPV akkumulátor

FPV versenycsomag konfiguráció

A HSS Energy 6S 4200 mAh FPV akkumulátor rendelés tervezése a versenyplatformnál kezdődik. A gyorsulás és a tartós fojtószelep különböző követelményeket támaszt a csomaggal szemben. Hasonlítsa össze a várható áramerősséget egy körben mindkét kisülési határértékkel, majd értékelje a beépített tömeget és a súlypontot a kiválasztott repülőgépvázon.

Kapacitás és energia tervezés

A 4200 mAh-s FPV akkumulátor meghatározott kapacitást biztosít az FPV munkamenet megtervezéséhez. 93,24 Wh névleges energiája 22,2 V és 4,2 Ah szorzata. A használható repülés időtartama az energiaigénytől és a leszálláshoz fenntartott tartaléktól függ; ahelyett, hogy csupán kapacitás alapján becsülné meg az időtartamot.

Elektromos specifikáció

Töltési és működési feltételek

Ennél a 22,2 V-os FPV akkumulátornál a névleges feszültség nem a töltés végpontja. Válasszon olyan töltőberendezést és jóváhagyott töltési profilt, amely megfelel a 25,2 V-os feszültséglezárásnak. A megadott 12,6 A érték a maximális töltőáram, nem minden kábel vagy töltő alapértelmezett beállítás.

Repülőgép-figyelmeztetések és leszállási tartalék beállítása a rendszer ellenőrzött terhelés alatti viselkedésével; a kisülési megszakítás nem ajánlott leszállási riasztás. A ciklus élettartama a töltési és kisütési feltételektől, valamint a kapacitásmegtartási kritériumtól függ. A 200-ciklusos referencia beszerzéshez való használatakor állapodjon meg a vizsgálati alapról; ez nem garanciaidő.

A karosszéria burkolata és a szerelési hézag

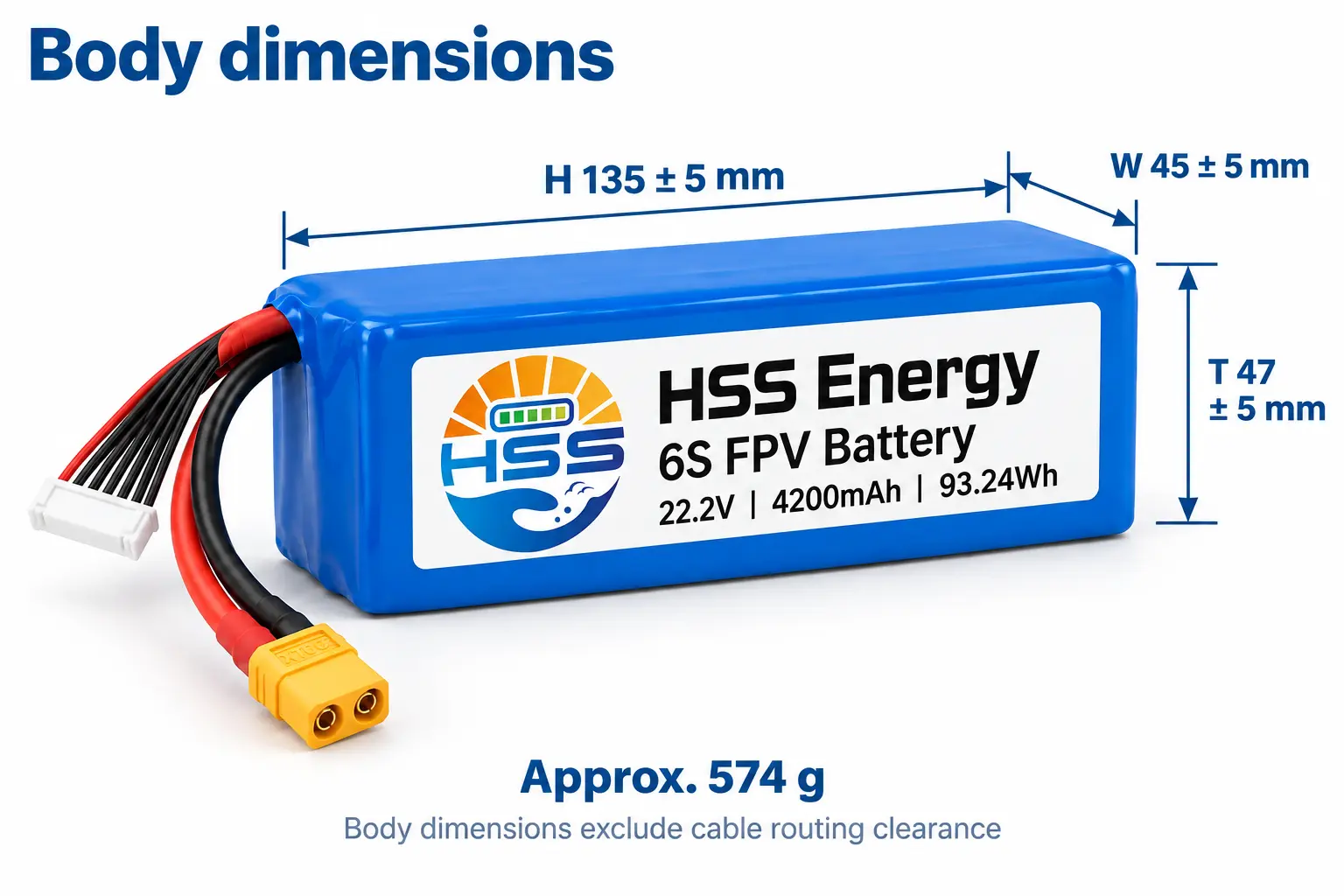

Méretek illusztráció • Testméret és hozzávetőleges súly

A H a test 135 mm-es tengelyét jelöli, beleértve azt is, ha a csomag vízszintesen van elhelyezve. Vegye figyelembe a megadott tűréseket és a további vezetékhézagot. A rögzítő támasznak meg kell tartania a testet anélkül, hogy megterhelné a kábelkimenetet.

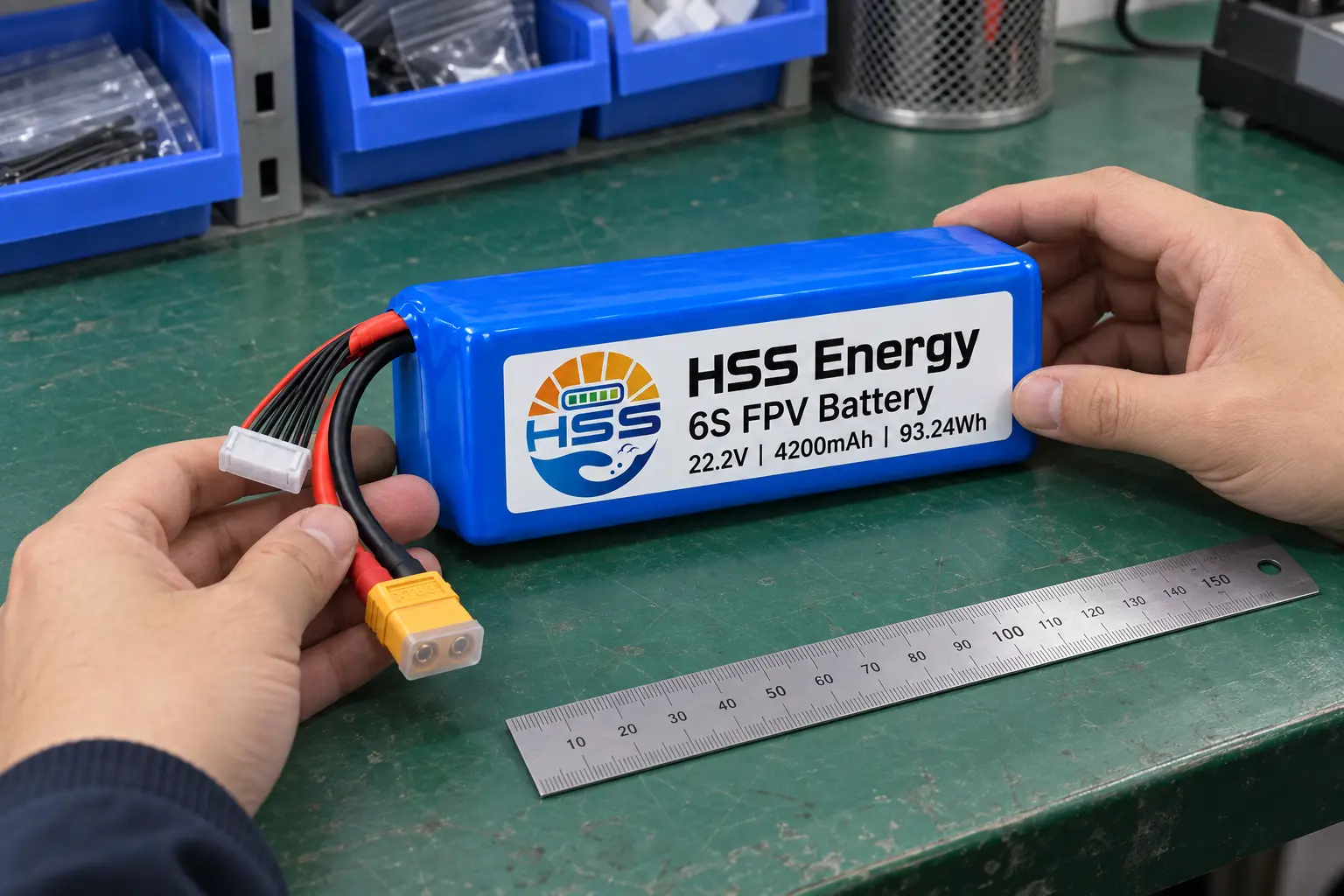

A cellatípus és a külső ellenőrzések

Ez a félig szilárd FPV-akkumulátor kék, hőre zsugorodó külső borítást használ. A cellák kémiája és a külső megjelenés különálló jellemzők: szemrevételezéssel ellenőrzik a szigetelést, a címkét és a kábelkimenetet, míg az elektromos átvétel mérést igényel.

Folyamat illusztráció • Külső ellenőrzés mérési útmutatóval

Folyamatos terhelés és rövid csúcsok

A 6S 4200 mAh-s FPV-akkumulátornak külön folyamatos és rövid távú kisütési határa van. A 35C FPV akkumulátor értékelésekor hasonlítsa össze a teljes áramprofilt a 147A folyamatos névleges értékkel. A 294A csúcsérték legfeljebb három másodpercig érvényes; nem állapít meg megengedett ismétlési gyakoriságot vagy átlagos terhelést.

A teljes áramútnak támogatnia kell a tervezett feladatot. Repülés előtt meghatározza a kiválasztott vezetékek és csatlakozók elrendezésének termikus viselkedését és megengedett terhelését; az opcionális referencia-alkatrészek nem hoznak létre 147A vagy 294A csatlakozási teljesítményt.

Főcsatlakozó és kábelelvezetés

A bemutatott XT60 csatlakozó egy opcionális referenciakonfiguráció. A fő kábel és a csatlakozó a telepítésnek megfelelően választható ki. A rendelési rajzon adja meg az illesztési tájolást, a polaritást és a húzásmentességet.

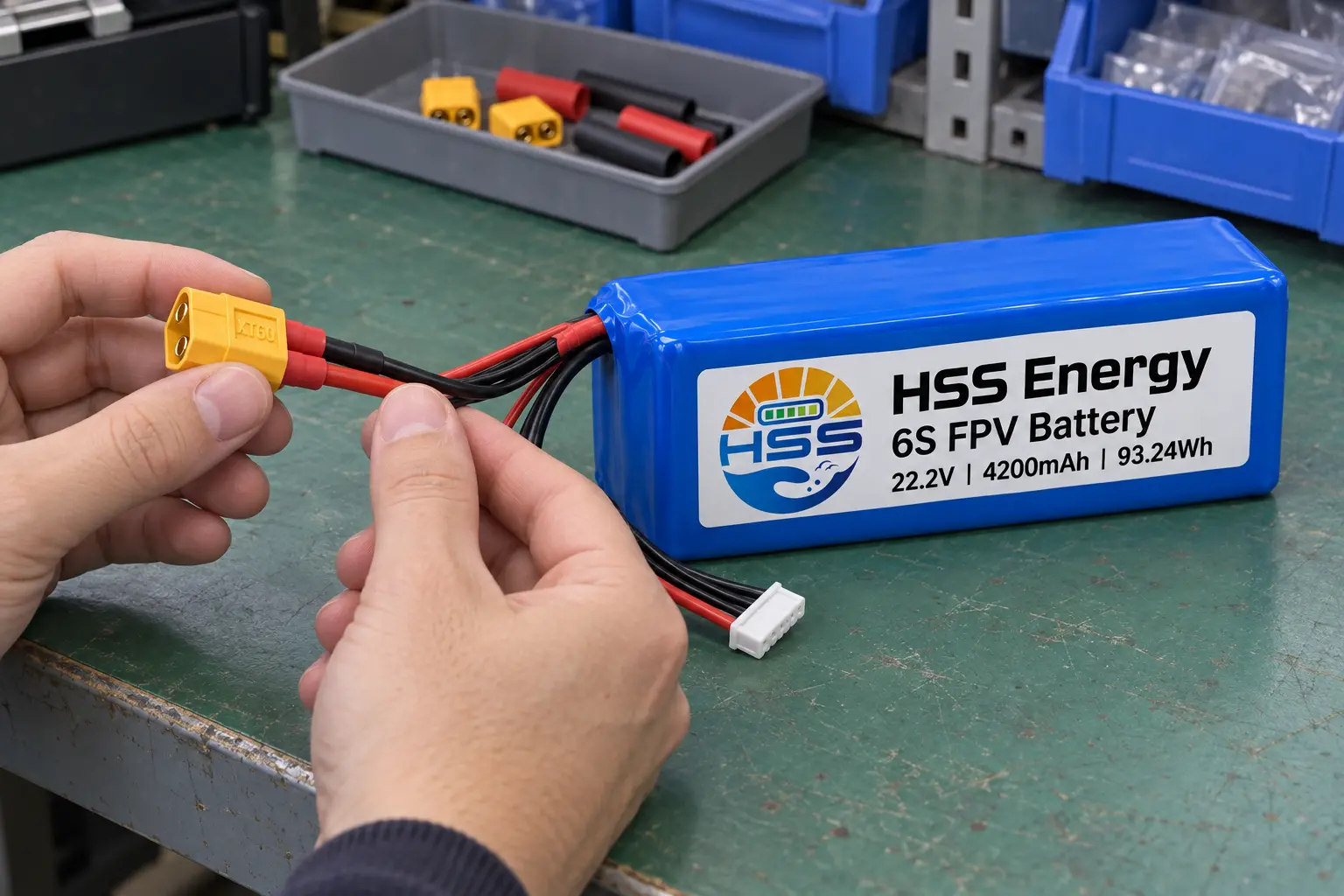

A folyamat szemléltetése • Csatlakozóház és húzásmentesség ellenőrzése

Ellenőrizze a házat, hogy nem sérült-e, és ellenőrizze a szigetelést a vezetékkimenetnél. Hagyjon elegendő távolságot a kábelcsatlakozás meghúzása nélkül a háznál történő leválasztáshoz.

Versenyplatform kiválasztása

Válassza ezt a 6S FPV versenyakkumulátort olyan platformhoz, amelyen helyet és tömeget enged a körülbelül 574 g-os csomaghoz. Értékelje a fojtószelep reakcióját, a terhelés alatti feszültséget és a hőmérsékletet a tervezett munkamenet során. A kisülési besorolások támogatják a terhelés összehasonlítását; nem határoznak meg kompatibilis keretméretet, és nem erősítik meg az adott versenyosztályra való jogosultságot.

Elektromos ellenőrzések és kiegyensúlyozó kábelköteg

Az opcionális kiegyensúlyozó kábelköteg 22AWG, 60 mm, B0-B6 jelzésű XH-7P csatlakozóval. Csatlakoztatás előtt ellenőrizze az érintkezési sorrendet a kiválasztott töltőberendezéssel szemben.

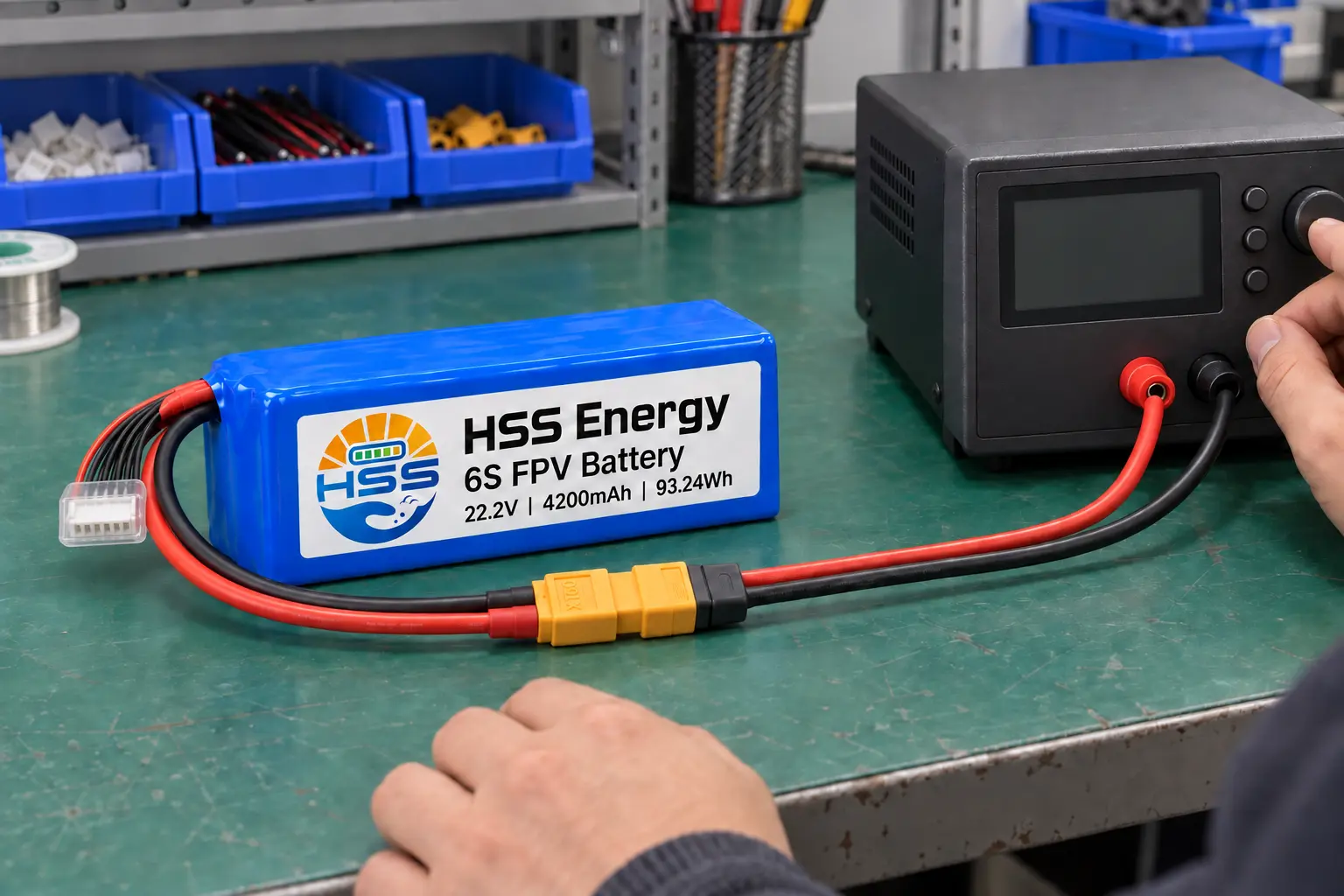

A folyamat illusztrációja • A főcsomag feszültségcsatlakozásának beállítása

A képen látható csatlakozás a csomag teljes feszültségére vonatkozik. Az egyéni sorozat-csoportos ellenőrzésekhez szükség van a kiegyensúlyozó hevederre. A feszültségvizsgálatot tartsa külön a terhelési teszttől, és jegyezze fel az eredményeket a csomagazonosítóhoz.

Védett tárolás és azonosítás

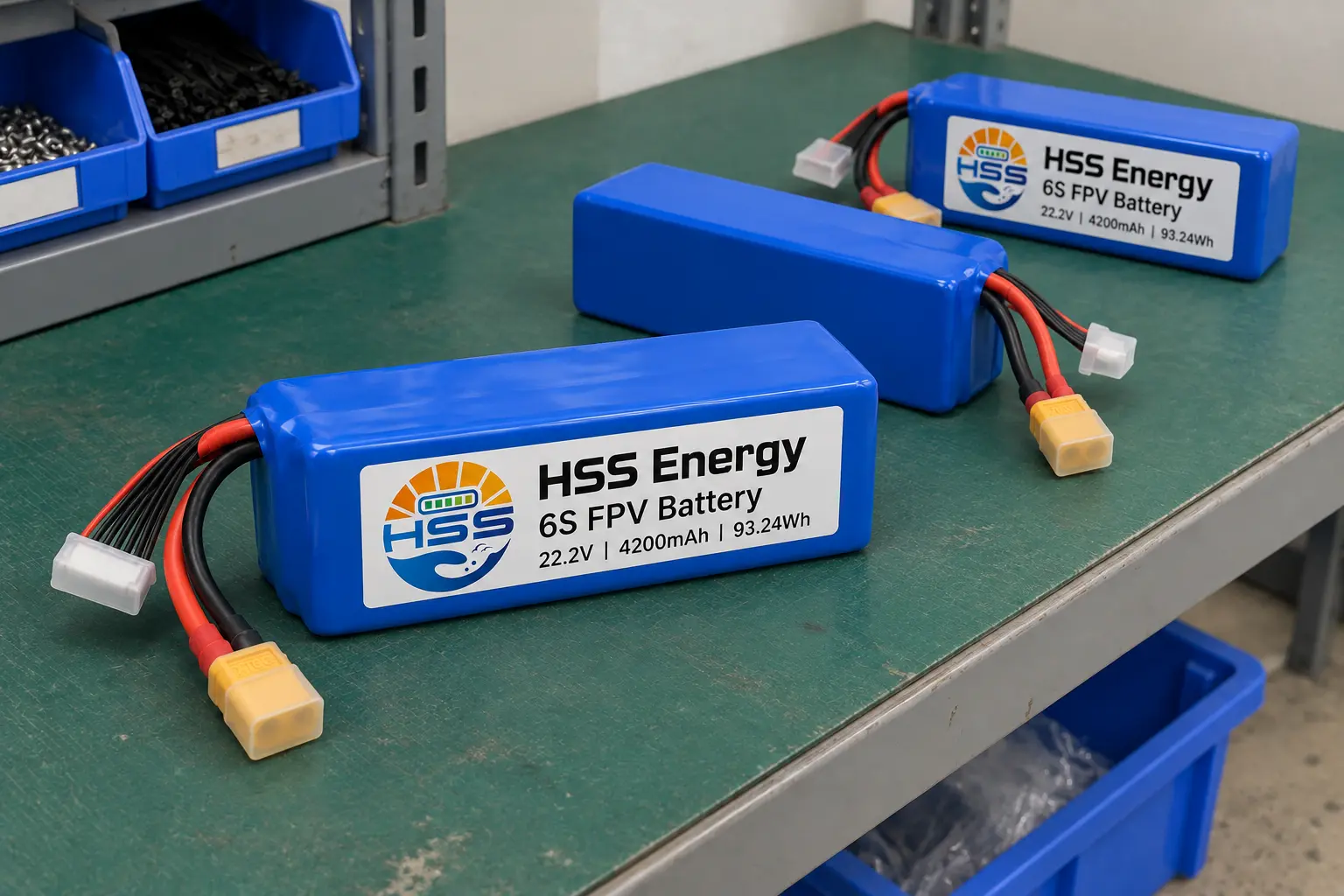

A folyamat illusztrációja • Leválasztott csomagok védett szakaszolásban

A csatlakozókat tartsa külön szigetelve, a vezetékeket pedig az egyes csomagok tárolóhelyén belül. Különítse el a kitöltött csomagokat a folyamatban lévő munkától, hogy az azonosítás és az ellenőrzés állapota egyértelmű maradjon. Ez a jelenet a tárolást mutatja, nem az aktív öregedést.

Csomagolás a kiválasztott konfigurációhoz

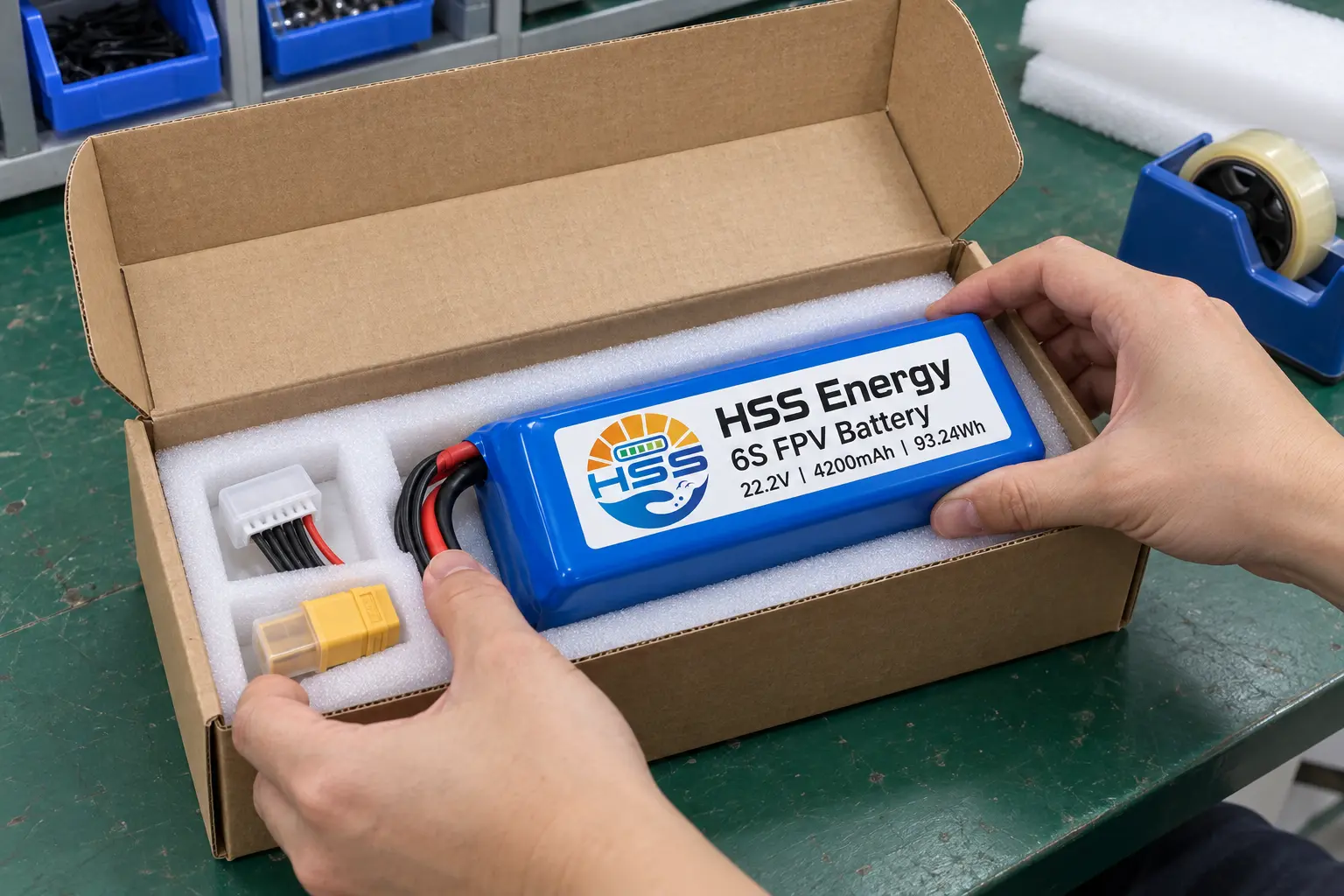

Csomagolás illusztráció • Párnázás és különálló csatlakozó mélyedések

A csomagolást az ügyfél igényei szerint alakítjuk ki. A párnázásnak meg kell támasztania a csomag testét, miközben helyet kell hagynia a kiválasztott vezetékeknek és a védett csatlakozóknak. Zárás előtt ellenőrizze, hogy nincs-e vezeték keresztezve a doboz szélén, vagy nem szorult-e be az akkumulátor alatt. A bemutatott betét és karton csomagolási példák, nem rögzített csomag.

GYIK

A csomag cserélhet bármilyen 6S feliratú akkumulátort

Nem. Illessze a teljes feszültségtartományt, a szerelt tömeget, a karosszéria-burkolót és az érvényesített áramigényt a repülőgéphez. A sorozatszám önmagában nem elegendő.

Mit kell megállapítania a mintaértékelésnek?

Értékelje a fizikai alkalmasságot, az egyensúlyt, az elvezetést és a tervezett terhelési profilt a tényleges platformon. Határozza meg az elfogadási feltételeket a minták összehasonlítása vagy ismételt rendelések leadása előtt.

Mik a rendelési és szállítási feltételek

Kérjen árajánlatot a kiválasztott konfigurációra és mennyiségre. A minimális mennyiséget, a minta elérhetőségét, az átfutási időt és a garanciális feltételeket a megrendelésnél megegyezik, nem pedig ezen az oldalon.

Milyen fuvarokmányok érvényesek

Kérje az akkumulátor pontos konfigurációjára és rendeltetési helyére vonatkozó dokumentumokat. Ez az oldal nem igényel bizonyos tanúsítványt, jóváhagyott szállítási útvonalat vagy fuvarozói elfogadást.

A HSS Energy 6S 4200 mAh FPV akkumulátor esetében a rendelési specifikációnak meg kell határoznia a szerelési rajzot, a várható áramerősséget, a kiválasztott interfészt és a csomagolás elrendezését. Tartsa meg a jóváhagyott mintakonfigurációt referenciaként a későbbi rendelésekhez.
