14S 105Ah UAV akkumulátor

A China 14S 105Ah UAV akkumulátor a maximálisan beépített energiaforrás a jelenlegi HSS Energy 14S családban. 51,8V névleges feszültség és 105Ah kapacitás mellett a számított névleges energia 5439Wh. Ez az SKU nem egy általános célú frissítés a 72 Ah-s modellhez képest; ez egy OEM-integrációs platform repülőgépekhez, amely szerkezetileg és elektromosan 15,6 kg-os, 420 mm magas akkumulátort képes befogadni.

Termékleírások

Maximális beépített energia, nem minimális tömeg

A 14S 105Ah-s drón akkumulátor olyan projektekhez való, ahol 5439 Wh beépített energia fontosabb annál, hogy az akkumulátort könnyű vagy kompakt legyen. 15,6 kg súlyú és 420 mm magas esetén csak azután szabad kiválasztani, hogy a repülőgép csapata megerősítette a felszerelést, a súlypontot, a kezelést és a szerviz hozzáférést.

A mechanikus integráció az elsődleges kapu

A 15,6 kg-os és 175 x 123 x 420 mm-es 14S1P 105Ah UAV akkumulátort repülőgép szerkezeti elemeként kell kezelni. A HSS Energynek át kell tekintenie a rekesz rajzát, a rögzítési pontokat, a rögzítési módszert, az eltávolítási útvonalat, a kábel hajlítási sugarát, a csatlakozó hozzáférését és a CG célpontját, mielőtt a mintát elkészítené. Ehhez a kapacitásosztályhoz nem elegendő az elérhető mennyiség egyszerű ellenőrzése.

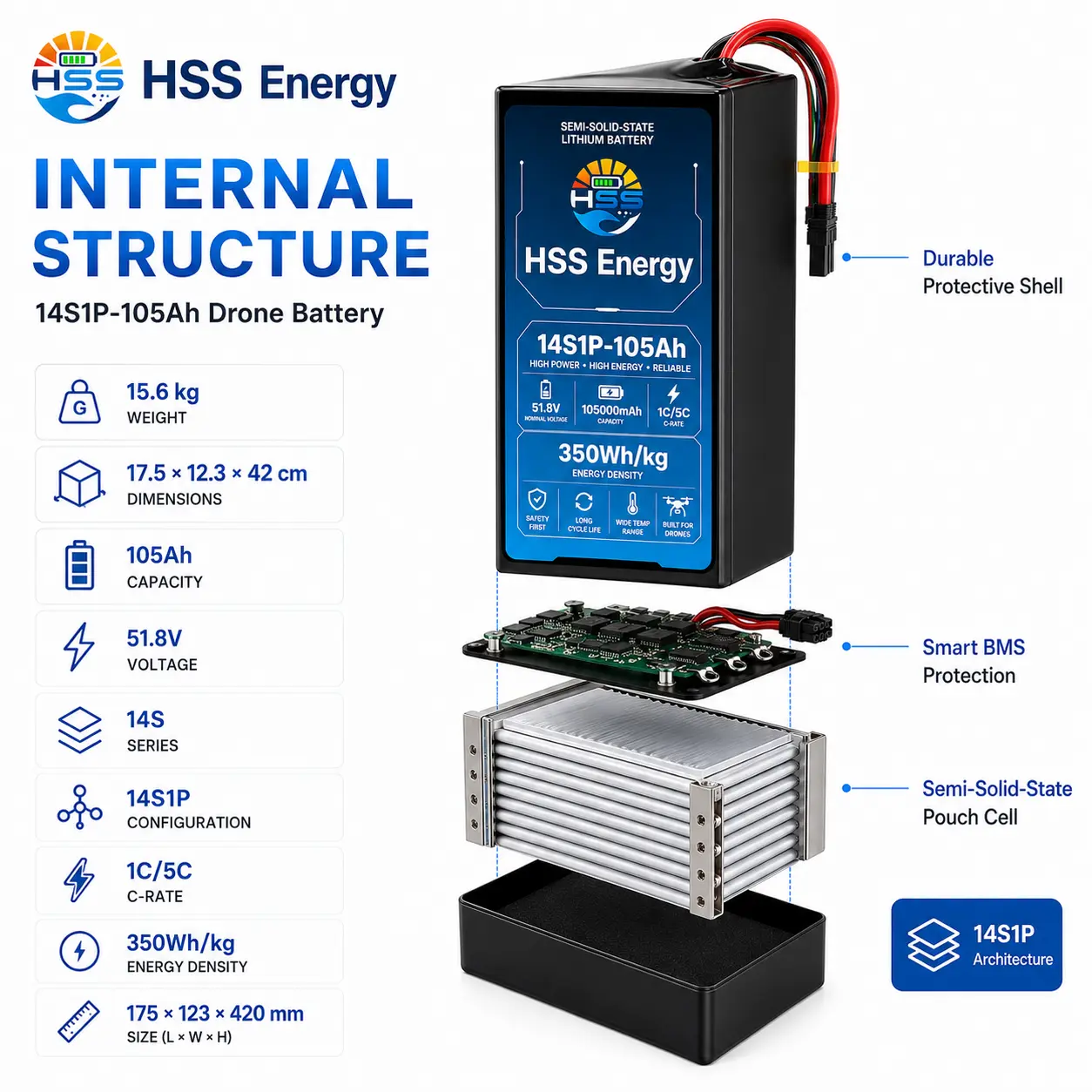

Cella/védelmi architektúra referenciavizuális a HSS projekt konfigurációjához.

Nagyrepülőgépek elektromos felülvizsgálata

Egy 51,8 V-os, 105 Ah-s UAV akkumulátor esetén az 1C / 5C termékreferencia-értékek 105 A és 525 A aritmetikai áramreferenciának felelnek meg. A végső folyamatos és csúcshatárértékekhez a jóváhagyott csomagkialakítás, csatlakozó, kábelhossz, hőviszonyok és az esemény időtartama szükséges. Valódi repülési adatokat küldjön ahelyett, hogy pusztán C-ráta szorzásból méretezné a rendszert.

Alkalmazási és integrációs kontextus

Az ilyen méretű nagy teherbírású UAV-akkumulátor egy körülötte tervezett repülőgéphez tartozik, nem pedig késői kapacitásbővítésként. Tipikus projektek a nagy ipari, logisztikai, mezőgazdasági és nagy hasznos teherbírású UAV-k, ahol a repülőgépváz képes támogatni az akkumulátor tömegét, a szerelési és a súlyponti követelményeket.

Nagyrepülőgép-alkalmazási referencia a 105Ah-s OEM-platformhoz; a szerkezeti szerelés, a CG és az áramút ellenőrzése kötelező.

OEM / ODM konfiguráció áttekintése

Egy 105 000 mAh-s UAV-akkumulátor-projekt esetén a HSS Energynek át kell tekintenie a szerkezeti rögzítést, a visszatartó terheléseket, a csomagkezelést, a súlyponti célt, a rekesz magasságát, a kábel hajlítási sugarát, a nagyáramú csatlakozók elérését, a töltőprofilt, a valós repülési áram naplóit és a várható éves igényt. Ez a felülvizsgálat jobban mechanikusan és integráción alapul, mint a kisebb 14S modellek.

15,6 kg-os 105 Ah-s csomag integrálása egy nagy UAV-ba

15,6 kg-jával ez nem egy plug-and-play akkumulátor. A minta elkészítése előtt győződjön meg arról, hogy a csomagot hogyan támasztják alá, rögzítik, emelik ki és be, hol helyezkedik el a csatlakozó, és milyen CG-tartományt tud fogadni a repülőgép. Tekintse át egyszerre a kábel útvonalát és a szolgáltatáshoz való hozzáférést.

AMIT A REPÜLŐGÉP CSAPATNAK KÜLDJEN

Küldje el a rekeszrajzot, a szerelési koncepciót, az akkumulátor-tömeg-ráfordítást, a CG-tartományt, a repülési áramadatokat, a csatlakozó- és kábeligényeket, a töltőinformációkat, a küldetés célját és az éves igényt.

GYIK

Mekkora az 51,8V 105Ah-s csomag névleges energiája?

A megadott 51,8 V névleges feszültség és 105 Ah kapacitás mellett a névleges energia 5439 Wh.

Miért nem egyszerűen egy nagyobb, 72Ah-s akkumulátorról van szó?

A 105 Ah-s modell lényegesen megváltoztatja a mechanikai problémát: a tömeg 15,6 kg-ra, a magasság pedig 420 mm-re nő, így a szerelés, a súlypont, a kezelés és a csatlakozókhoz való hozzáférés központi tervezési korlátokká válik.

Mikor érdemes inkább a 72Ah-s modellt választani?

Válassza a 72 Ah-t, ha a repülőgépnek nagy tartósságra van szüksége, de nem tudja elfogadni a 105 Ah-s modell tömegét vagy burkolatát, vagy ha az energia-tömeg-hatékonyság a legfontosabb.

A 105A és 525A ellenőrzött áramértékek?

Nem. Ezek az 1C és 5C számtani hivatkozásai. A HSS Energy megerősíti a folyamatos/csúcsáramot és az időtartamot a jóváhagyott projektkonfigurációhoz.

Mit kell ellenőrizni a 105Ah-s drone akkumulátor kiválasztása előtt?

A 105Ah-s modell kiválasztása előtt adja meg a repülőgép feszültséghatárait, a valós áramnaplókat, az akkumulátorrekesz rajzát, a megengedett tömeget, a CG-célt, a szerelési koncepciót, a csatlakozó- és kábelkövetelményeket, a töltőprofilt és a várható éves igényt.
