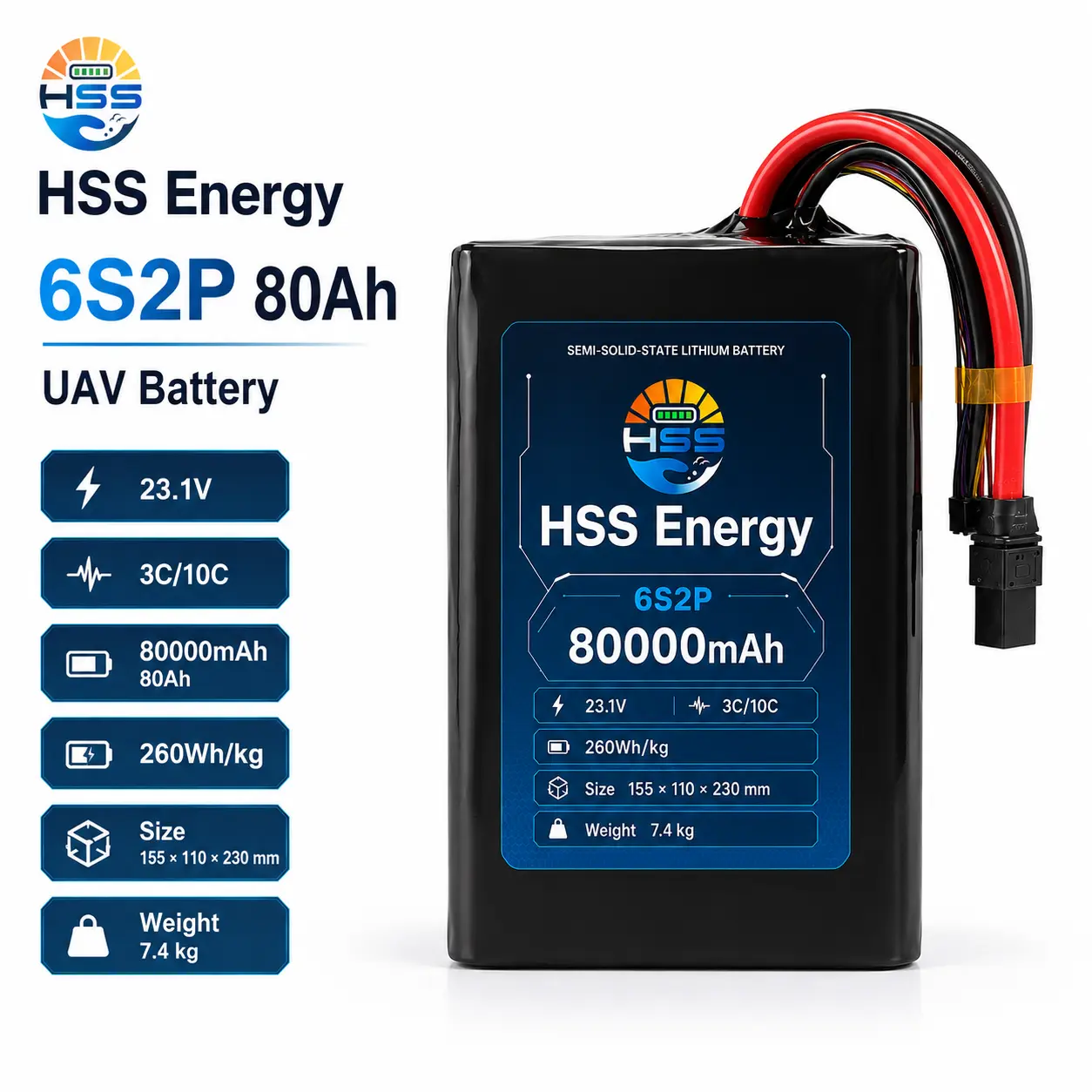

A kiváló minőségű 6S 80000 mAh UAV akkumulátor a maximális kapacitású pozíció a jelenlegi HSS Energy 6S2P ágban. Olyan projektekhez tervezték, ahol a 23,1 V-os architektúra megőrzése többet jelent, mint az akkumulátor tömegének minimalizálása. Az 1848 Wh-s számított névleges energiával és a 7,4 kg-os kiszereléssel a vásárló döntése eltolódik a „mennyi kapacitás áll rendelkezésre?” hogy a repülőgép biztonságosan tudja-e szállítani, hűteni, biztonságosan és elektromosan felhasználni ezt az energiát.
|
Paraméter |
Specifikáció |
|
Termékmodell |
HSS 6S2P-80Ah |
|
Termékkategória |
Félig szilárdtest lítium UAV akkumulátor |
|
Konfiguráció |
6S2P |
|
Névleges feszültség |
23,1V |
|
Névleges kapacitás |
80000mAh / 80Ah |
|
Névleges energia |
1848Wh |
|
Közzétett energiasűrűség |
260Wh/kg érték a mellékelt termékreferencián látható |
|
Számított csomag referencia |
Körülbelül 250 Wh/kg (1848 Wh / 7,4 kg) |
|
Csomag súlya |
kb. 7,4 kg |
|
Csomag mérete (H x Sz x Ma) |
155 x 110 x 230 mm |
|
Kisülési sebesség látható |
3C / 10C a termékreferencián látható |
|
Aritmetikai áramhivatkozás |
240 A 3 °C-on; 800A 10C-on (csak aritmetikai hivatkozások, nem ellenőrzött csomaghatárok) |
|
Teljesítmény/egyensúly interfész |
Nagyáramú tápvezeték és egyensúlyi interfész látható; a végleges csatlakozó csatlakozó és a kábel konfiguráció megerősítést nyert a jóváhagyott megrendeléshez |
|
Töltési profil |
Illesztett sorozatszám töltés; a töltőfeszültség/áram és a töltő munkafolyamatának megerősítése a végső konfigurációhoz |
A 6S2P 80Ah UAV akkumulátor a legnagyobb kapacitású opció ebben a HSS 6S ágban. Csak akkor válassza, ha a repülőgépben van hely és teherbírás egy 7,4 kg-os csomaghoz, és a küldetés valóban profitál a beépített többletenergiából; különben a 66Ah opció könnyebben integrálható.
|
Döntés |
6S2P 66Ah |
6S2P 80Ah |
14S1P 36Ah |
|
Névleges energia |
1564,2Wh |
1848Wh |
1864,8Wh |
|
Névleges feszültség |
23,7V |
23,1V |
51,8V |
|
Kapacitás |
66 Ah |
80 Ah |
36 Ah |
|
Csomagolási tömeg |
5,35 kg |
7,4 kg |
5,6 kg |
|
Alapvető választás |
Kisebb tömeg 6S2P |
Maximum 6S kapacitás |
Hasonló energia, nagyobb feszültség |
Ezt a nagy kapacitású 6S UAV akkumulátort a HSS 14S1P 36 Ah platformmal kell összehasonlítani, mivel a két csomag majdnem ugyanabba a névleges energiaosztályba tartozik (1848 Wh vs 1864,8 Wh), miközben nagyon eltérő feszültség és amperóra architektúrát használ. A kiválasztás során figyelembe kell venni a meghajtási feszültséget, az ESC határértékeit, a töltő architektúráját, az áramprofilt és a repülőgép vezetékeit – nem csak a Wh-t.
Mérnöki pillanatkép a maximális kapacitású 6S ághoz; energia, tömeg és feszültség architektúrát együtt kell értékelni.
|
6S2P KONFIGURÁCIÓ |
23,1V FESZÜLTSÉG |
155 x 110 x 230 mm CSOMAG MÉRETE |
7,4 kg CSOMAG MASSZA |
Egy 80 Ah-s drone akkumulátor esetén a közzétett 260 Wh/kg értéket el kell választani a számított készcsomag referenciaértéktől. Az 1848 Wh-val és a 7,4 kg-os kész csomag tömegével körülbelül 250 Wh/kg. Ez a megkülönböztetés fontos a tartósság és a hasznos teherbírás összehasonlításakor, mivel a teljes csomag szigetelést, vezetékeket, csatlakozó hardvert és szerkezeti anyagokat tartalmaz.
|
MIKOR VÁLASZD EZT AZ SKU-T Válassza ezt az SKU-t, ha a 6S2P architektúrán belüli maximális telepített energia az elsődleges követelmény. |
MIKOR ÁLTOZZ MÁSIK CIKKRE váltson 66 Ah-ra, ha kisebb tömegre van szükség; váltson 14S36Ah-ra, ha a magasabb feszültségű architektúra elfogadható, és hasonló Wh-ra van szükség kisebb csomagtömeg mellett. |
A 23,1 V-os 80 Ah UAV akkumulátor nagy professzionális multirotorokhoz és ipari UAV-programokhoz használható, ahol az elsődleges tervezési cél a 6S ágon belüli maximális energiafogyasztás. A küldetés idejét a légi jármű mért teljesítményigénye alapján kell megbecsülni, nem csupán a kapacitásból.
Nagy UAV-alkalmazási referencia a 80Ah-s 6S2P platformhoz; a küldetés idejét a repülőgép valós energiaigényéből kell becsülni.
Egy 80 000 mAh-s félig szilárd drón akkumulátor-projekt esetén a HSS Energynek át kell tekintenie a beépített energiacélt, a repülőgép tömeghatárát, a rekesz térfogatát, az emelési vagy kezelési módot, a valós áramnaplót és a töltő képességét. Ha a projekt a 14S-t is mérlegeli, a 6S80 és 14S36 architektúrákat a mintaválasztás előtt össze kell hasonlítani.
80Ah-nál ez már egy nagy 6S akkumulátor. Ellenőrizze a valós repülési áramot, a kábel hosszát, a töltőt, a telepítési helyet és a 7,4 kg-os csomag beszerelési és eltávolítási módját. Ha a repülőgép 14S-t is képes fogadni, hasonlítsa össze mindkét architektúrát, mielőtt lefagyasztja az összeállítást.
|
Ellenőrizze a teljes jelenlegi útvonalat A csatlakozó csak egy része az interfésznek. Tekintse át együtt a mért áramerősséget, a csatlakozó csatlakozót, a kábelhosszt, a kábelhosszt, az útvonalat és a töltőt. |
A kábelköteg részletei számítanak A polaritásnak, a kilépési iránynak, a hajlítási sugárnak és a feszültségmentesítésnek meg kell egyeznie a repülőgép elrendezésével. A hosszan elvezetett kábel megváltoztathatja a telepítési problémát. |
|
Tervezzen egy 7,4 kg-os csomagot Erősítse meg a csomag felemelésének, visszatartásának, csatlakoztatásának és eltávolításának módját. A rekeszbe illő akkumulátort még mindig kényelmetlen lehet szervizelni. |
Használja a repülési adatokat, ne egyedül a C-arányt Az aktuális naplók és az események időtartama hasznosabb, mint az egyszerű C-sebesség szorzása a csomag, a kábel és a csatlakozó útvonalának áttekintésekor. |
|
Védje a csomagot a kiszállításkor A jóváhagyott csomagolás tartalmazhatja a csatlakozó védelmét, a párnázást, a csomagolás tájolását, a tételcímkéket, a kartonokat és a kezelési azonosítót. |
Először mintát, majd ismételje meg Használja a mintát vagy a pilótarendelést az illeszkedés, a kezelés, az interfész, a töltés és a repülőgép működésének megerősítésére, majd őrizze meg a jóváhagyott beállításokat a későbbi tételekhez. |
MIT KÜLDJEN MINTAVÉTEL ELŐTT
Küldje el az energiacélt, a tömeghatárt, a rekesz méreteit, az aktuális naplót, a csatlakozó fényképét, a kábel hosszát, a töltő adatait, a kezelési korlátokat és azt, hogy a 14S-t is figyelembe veszik-e.
A 80 Ah-s modell a maximális kapacitású 6S2P pozíció. Több beépített energiát kínál, de körülbelül 2,05 kg-os csomagtömeget ad hozzá, így több repülőgép hasznos terhelést és szerkezeti tartalékot igényel.
Közel azonos névleges energiájúak, de nagyon eltérő a feszültség és az amperóra architektúra. Az összehasonlítás segít a vásárlóknak kiválasztani a meghajtó elektronikának és az aktuális keresletnek megfelelő architektúrát.
Nem. A rendszer a termék közzétett energiasűrűségi értékeként kezeli. A kiszámított kész csomag referencia körülbelül 250 Wh/kg 1848 Wh és 7,4 kg között.
Igen. Küldje el a csatlakozó csatlakozót, a kábelhosszt, a kábel hosszát és az áramprofilt, hogy a végső interfész áttekinthető legyen a mintavétel előtt.
Erősítse meg az akkumulátor megengedett tömegét, az akkumulátorrekesz méreteit, a rögzítési tájolást, a kábelkimenetet, a súlypontot és a töltő/ESC feszültség kompatibilitását.
