6S 22000mAh UAV akkumulátor

A HSS Energy 6S 22000 mAh-s UAV-akkumulátora a jelenlegi HSS 6S család keskeny burkolatú, nagy energiájú híd SKU-ja. A 488,4 Wh-s névleges energiája 133,2 Wh-val meghaladja a 16 Ah-s platformot, miközben a kész tömeg körülbelül 140 grammal, a csomag szélessége pedig 50 mm-ről 55 mm-re nő; vastagsága és magassága ugyanabban a 78 x 195 mm-es osztályban marad.

A 350Wh/kg adat az egyes cellákra vonatkozik. 488,4 Wh névleges csomagenergiát és körülbelül 1,62 kg kész csomagtömeget használva körülbelül 301 Wh/kg a számított teljes csomag referenciaként. Ez a megkülönböztetés egyértelmű, így a repülőgép-tervezők értékelni tudják az energiát, a tömeget, a tartós áramot és a telepítési helyet anélkül, hogy összekevernék a cellaszintű és a csomagszintű értékeket.

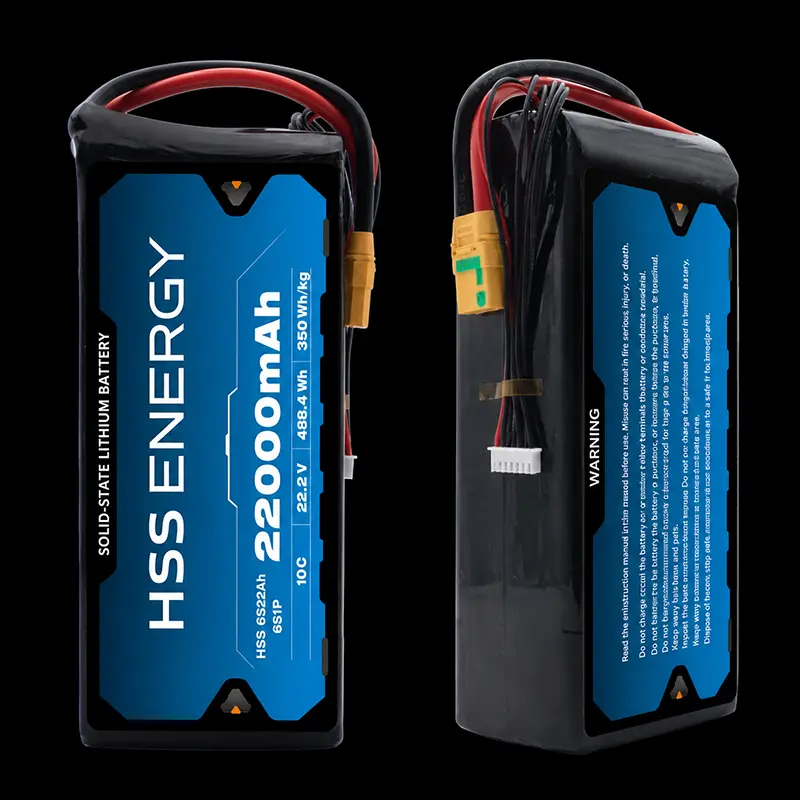

HSS Energy HSS 6S22Ah termék elölről és oldalról.

Termékleírások

A tényleges ciklus-élettartam a töltési és kisütési sebességtől, a kisütés mélységétől, a hőmérséklettől, a tárolási gyakorlattól és a kiválasztott élettartam-végi kritériumtól függően változik. Használja a jóváhagyott HSS 6S22Ah konfigurációhoz meghatározott elfogadási feltételeket.

Teljesítmény és egyensúly interfész referencia

A 22Ah-s szerep a HSS 6S termékmátrixban

A 6s 22000 mAh-s drone akkumulátor nem a 30 Ah-s modell kisebb példányaként vagy a 16 Ah-s modell nagyobb példányaként van elhelyezve. Szerepe az, hogy közepes kapacitású 6S opciót biztosítson a vásárlóknak, amely növeli a beépített energiát, miközben a csomagot szűk 55 mm-es szélességen belül tartja. Az alábbi táblázat HSS-választási útmutató a termék-család szűréséhez, nem pedig egy automatikus repülőgép-kompatibilitási nyilatkozat.

Miért számít a 22Ah-s nyílás: a HSS 6S16Ah-hoz képest a névleges energia 37,5%-kal nő, miközben a csomag hozzávetőleges tömege körülbelül 9,5%-kal, a szélessége pedig 5 mm-rel nő. A HSS 6S30Ah-hoz képest a 22Ah-s csomag körülbelül 430 grammal könnyebb és 13 mm-rel keskenyebb, míg a 30 Ah-s platform több beépített energiát és nagyobb folyamatos áramot kínál. Ez egyértelmű kiválasztási lépést hoz létre, mielőtt a nagyobb 30Ah / 40Ah architektúrákra váltana. Ez a pozicionálás a HSS 6S22Ah-t nagy energiasűrűségű UAV-akkumulátorrá teszi azoknak a csapatoknak, akiknek egyértelmű lépésre van szükségük 16 Ah felett anélkül, hogy közvetlenül a szélesebb, 30 Ah-s osztályba lépnének.

Keskeny burkolatú integráció: energia, szélesség és áram

Egy 22,2 V-os, 22 Ah-s drone akkumulátor esetén a repülőgép illeszkedését a komplett csomagtól kifelé kell ellenőrizni: 55 x 78 x 195 mm-es boríték, körülbelül 1620 g tömeg, kábelkimenet, csatlakozó hozzáférés, rögzítés és a súlypont helye. A 22 Ah-s platform ugyanazt a 78 mm-es vastagságot és 195 mm-es magassági osztályt tartja meg, mint a HSS 6S16Ah, miközben csak 5 mm-rel növeli a névleges szélességet.

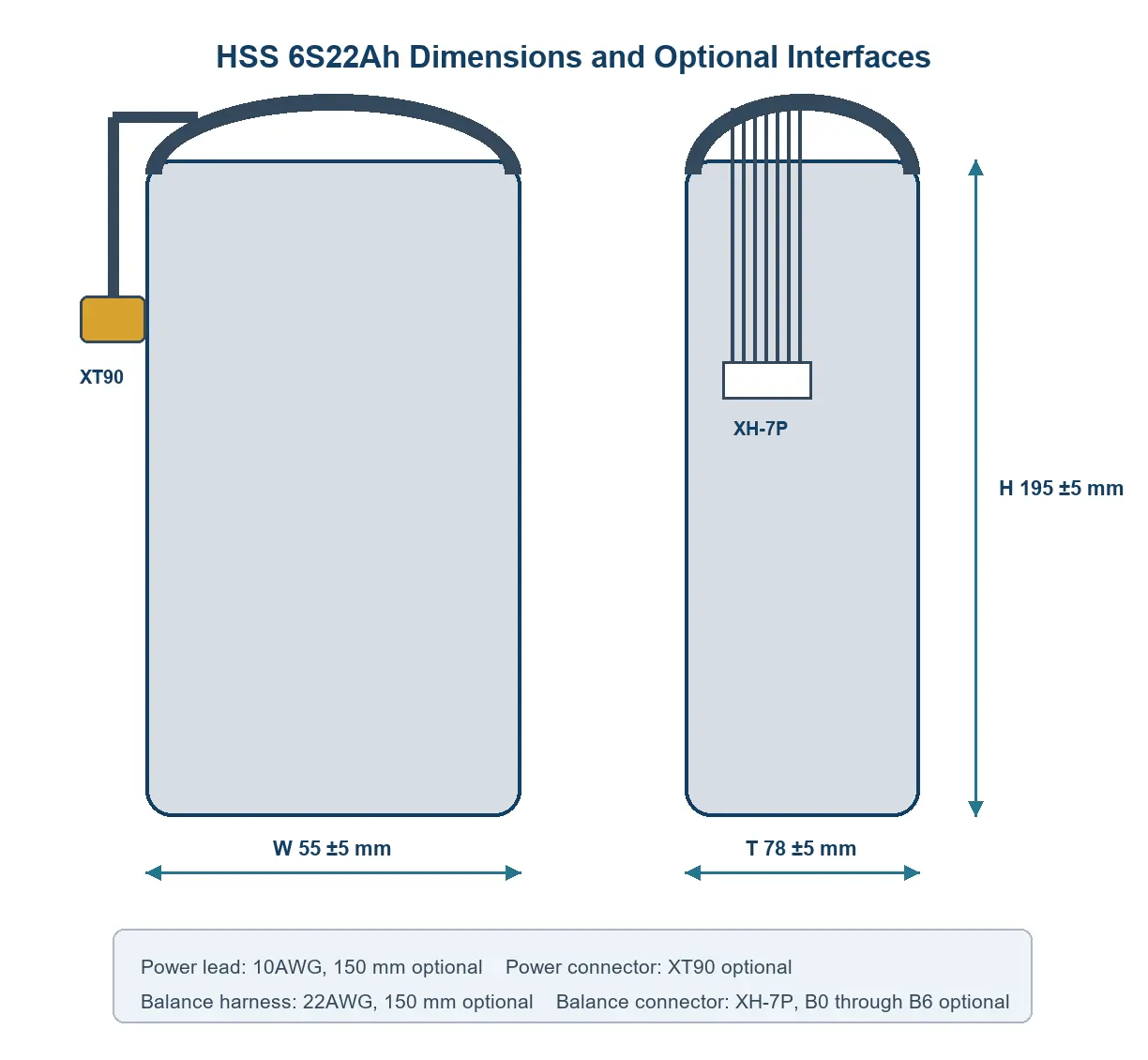

HSS 6S22Ah dimenziós és opcionális interfész referencia.

Kinek kell értékelnie ezt a 22 Ah-s platformot?

Azok a vásárlók, akik a HSS 6S családon belüli 6S félvezető akkumulátort hasonlítják össze, ez az SKU akkor a legerősebb, ha a tervezési kérdés nem egyszerűen a maximális kapacitás. Projektszintű értékelésre szolgál, ahol egy közepes, egyedi multirotor vagy professzionális megfigyelő/kamera platform több névleges energiát igényel, mint a kompakt 16Ah osztály, de még mindig keskenyebb és könnyebb csomagot kínál, mint a 30Ah / 40Ah alternatívák.

A mintavétel előtt ellenőrizendő repülőgépadatok

Adja meg a repülőgép névleges és maximális feszültségét, a mért átlagos áramerősséget, a csúcsáramot és időtartamot, az akkumulátorrekesz rajzát, a maximális akkumulátortömeget, a súlyponti kényszert, a csatlakozót, a kábel irányát, a töltőprofilt, az üzemi hőmérsékletet és a mintamennyiséget. A HSS Energy ezeket a bemeneteket használja annak meghatározására, hogy a 22 Ah-s konfigurációt kell-e folytatni a minta értékelésével, vagy egy másik 6S mátrix pozíció megfelelőbb.

Amikor egy másik HSS mátrix pozíció jobb lehet

Szabványos gyártási műhely és folyamatláthatóság

A 22,2 V-os, 22 000 mAh-s UAV-akkumulátor megismétlése nem csupán specifikációs döntés; Az OEM vásárlóknak a gyártásszervezésbe és a folyamatok láthatóságába vetett bizalomra is szükségük van. A HSS Energy szervezett termelési területeket és dedikált akkumulátor-feldolgozó berendezéseket használ a cella/csomag gyártási munkafolyamat, a folyamat közbeni vezérlés és a minta-gyártás közötti átadás támogatására. A jóváhagyott konfigurációhoz pontos folyamatbeállítások és modell-specifikus elfogadási feltételek vannak meghatározva.

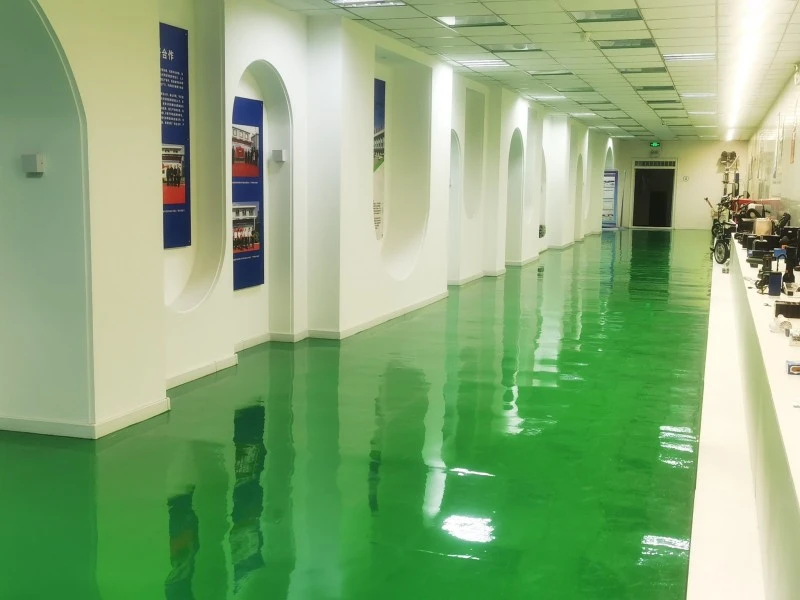

Műhely-környezeti bizonyítékként használt szervezett termelési terület.

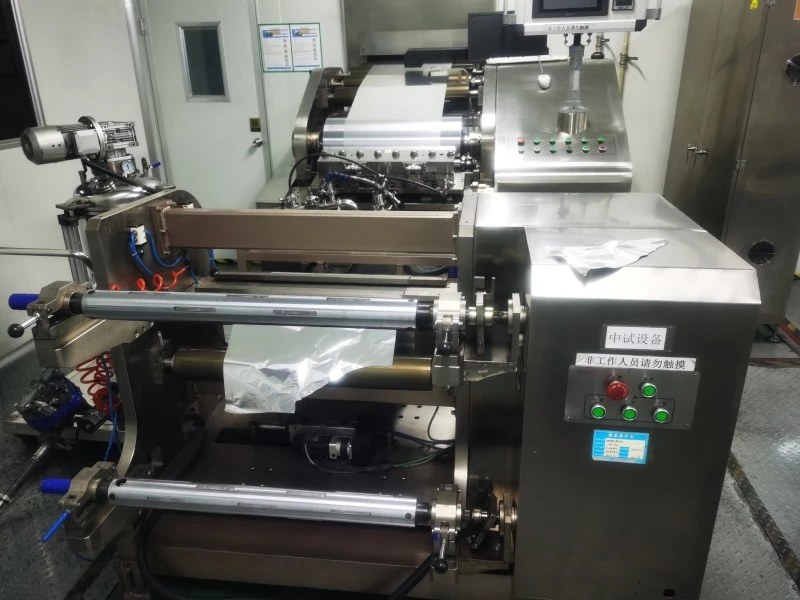

Lapfeldolgozó berendezések az akkumulátorgyártás munkafolyamatán belül.

A 6S kiválasztástól a jóváhagyott gyártási konfigurációig

A HSS 6S22Ah-t mérnöki felülvizsgálaton keresztül adják ki, nem pedig a kapacitáscímke alapján. A kiválasztási folyamat összehangolja az elektromos határértékeket, a mechanikai interfészeket és a mintavételt a mennyiségi gyártás előtt.

Ez a folyamat segít a vásárlóknak összehasonlítani a 16Ah / 22Ah / 30Ah / 40Ah családot a közös mérnöki alapon, miközben minden megrendelt csomagot a saját jóváhagyott rajzhoz, kábelelrendezéshez és működési korlátokhoz kötnek.

Gyakran Ismételt Kérdések

Mi a HSS 6S22Ah fő szerepe a termékmátrixban?

Ez a közepes kapacitású, nagy energiájú 6S opció a kompakt 16Ah-s platform és a nagyobb 30Ah / 40Ah osztályok között. A kiválasztási szerep igazolt energia-, tömeg-, áram- és mechanikai burkológörbe különbségeken alapul; a repülőgép végleges kompatibilitása még műszaki felülvizsgálatot igényel.

A 350Wh/kg a kész akkumulátorcsomagot írja le?

A 350Wh/kg az egyes cellák energiasűrűségének értéke. A 488,4 Wh névleges energia és körülbelül 1,62 kg kész csomag tömege alapján a számított teljes csomag referencia körülbelül 301 Wh/kg.

A 220A a folyamatos kisülési teljesítmény?

Nem. A folyamatos kisülés 66A 3C-on. A 220A érték a 10C maximális kisütési névleges érték, és az alkalmazható időtartam a jóváhagyott konfigurációtól és működési feltételektől függ.

Milyen töltési beállítások vannak megadva?

A maximális töltőáram 11A 0,5 C-on, 25,5 V-os töltéslezárással. Használja a megrendelt 6S konfigurációhoz jóváhagyott töltőprofilt és mérlegcsatlakozást.

Az XT90, a kábel hossza vagy iránya testreszabható?

A referenciakonfiguráció egy opcionális XT90 tápcsatlakozót és 10AWG 150 mm-es tápkábelt tartalmaz. A csatlakozó, a kábel hossza, a polaritás és a kilépési irány áttekinthető és befagyasztható a jóváhagyott rendelési rajzon.

Ez egy szabadalmaztatott intelligens UAV akkumulátor helyettesítője?

Nem automatikusan. Egy szabadalmaztatott légi jármű a feszültségen és a kapacitáson túlmenően kommunikációs, zárási, megfigyelési, zárási vagy töltési funkciókat igényelhet. Adja meg a repülőgép akkumulátor interfészét és a töltő adatait a kompatibilitás ellenőrzéséhez.

Mit küldjek árajánlatért?

Küldje el a repülőgép-modell vagy projekt típusát, feszültségtartományát, átlagos és csúcsáramát, csúcsidőtartamát, akkumulátorrekesz-rajzát, maximális akkumulátortömeget, csatlakozót, töltőt, üzemi hőmérsékletet, mintamennyiséget és rendeltetési helyet.

Lépjen át a termékmátrixból a mintára

Küldje el a HSS Energy-t a repülőgép követelményeivel és az akkumulátorrekesz rajzával. Áttekintjük, hogy a HSS 6S22Ah a megfelelő mátrixpozíció, és előkészítjük a mintavételhez és az ajánlattételhez szükséges konfigurációs részleteket.
