A HSS Energy által szállított 6S 30000 mAh UAV akkumulátor egy 22,2 V-os, 30 Ah-s félszilárdtest-csomag, amely egy 350 Wh/kg teljesítményű egyedi cellás platform köré épül. A névleges energia 666 Wh, a kész csomag tömege pedig hozzávetőlegesen 2,05 kg, ami körülbelül 325 Wh/kg komplett csomag referenciaértéket jelent. A 68 mm-es szélesség lényegesen keskenyebbnek tartja a csomagot, mint a 40 Ah-s nagyenergiájú platform, míg az ellenőrzött 90 Ah folyamatos besorolás miatt ez az SKU eltér a könnyebb, 16 Ah-s és 22 Ah-s opcióktól.
A vásárlás elsődleges oka nem önmagában a maximális kapacitás. A HSS 6S30Ah olyan egyedi 6S repülőgép-programokhoz készült, amelyek erősebb, tartós áramot igényelnek, miközben az ismerős 22,2 V-os architektúrán belül maradnak. A végső alkalmasság továbbra is függ a repülőgép feszültséghatáraitól, az állandó és maximális áramerősségtől, a maximális áram időtartamától, az akkumulátorrekesz geometriától, a csatlakozótól, a töltőprofiltól, a hőmérséklettől és a minta érvényesítésétől.

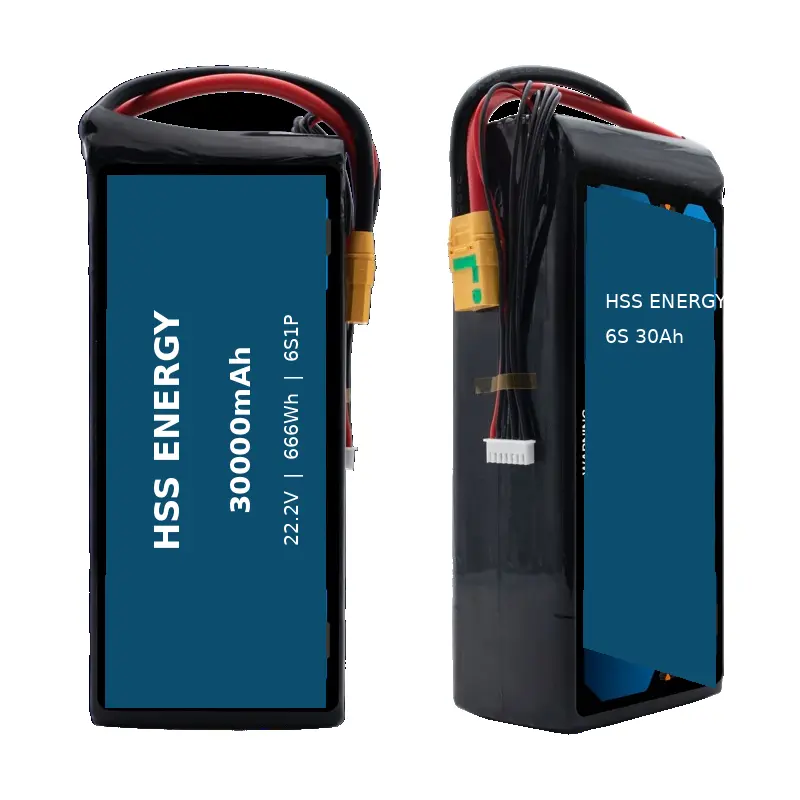

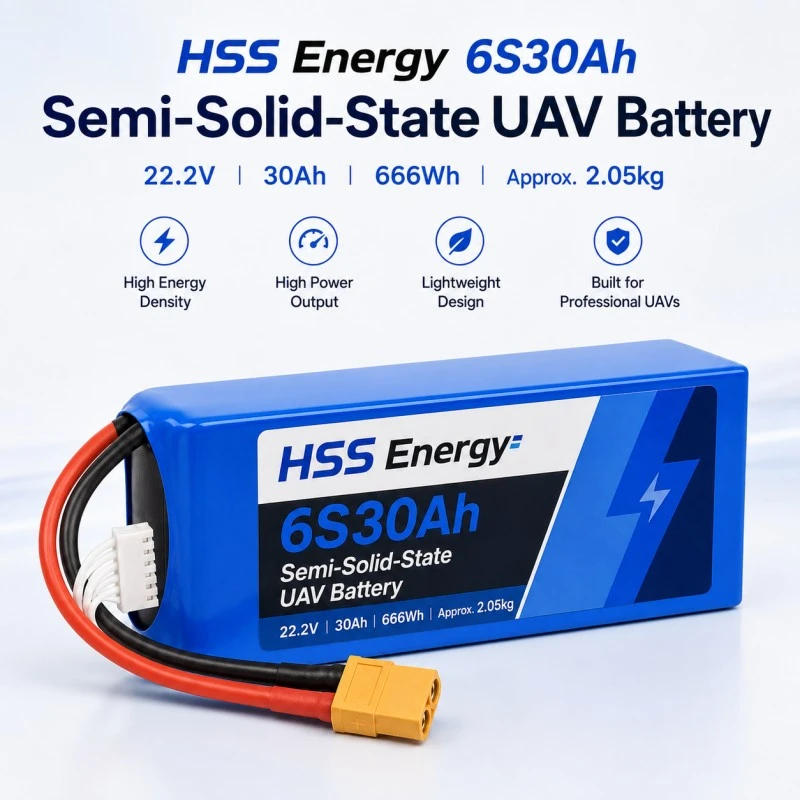

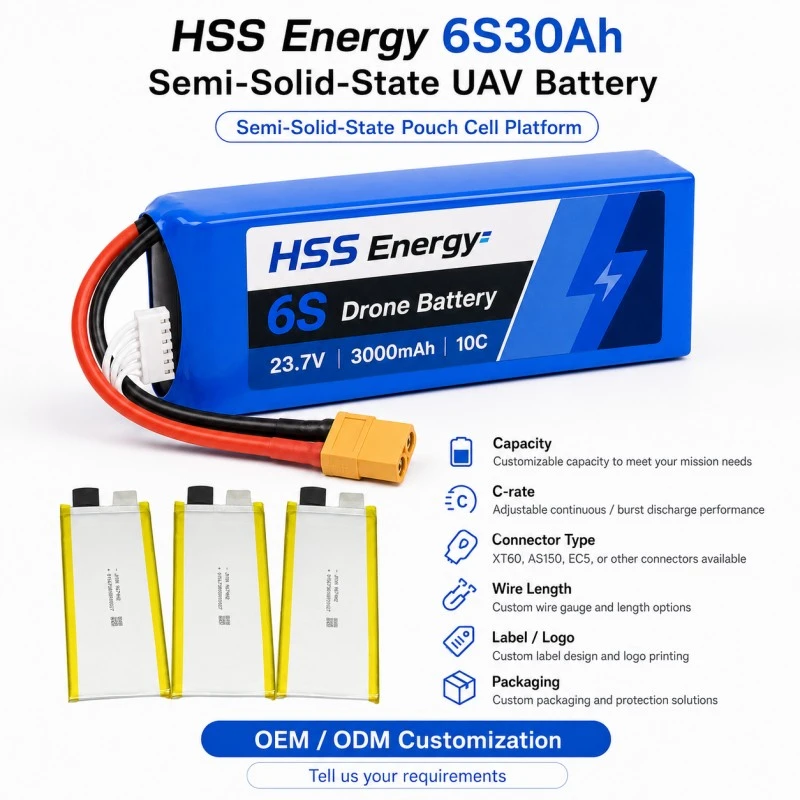

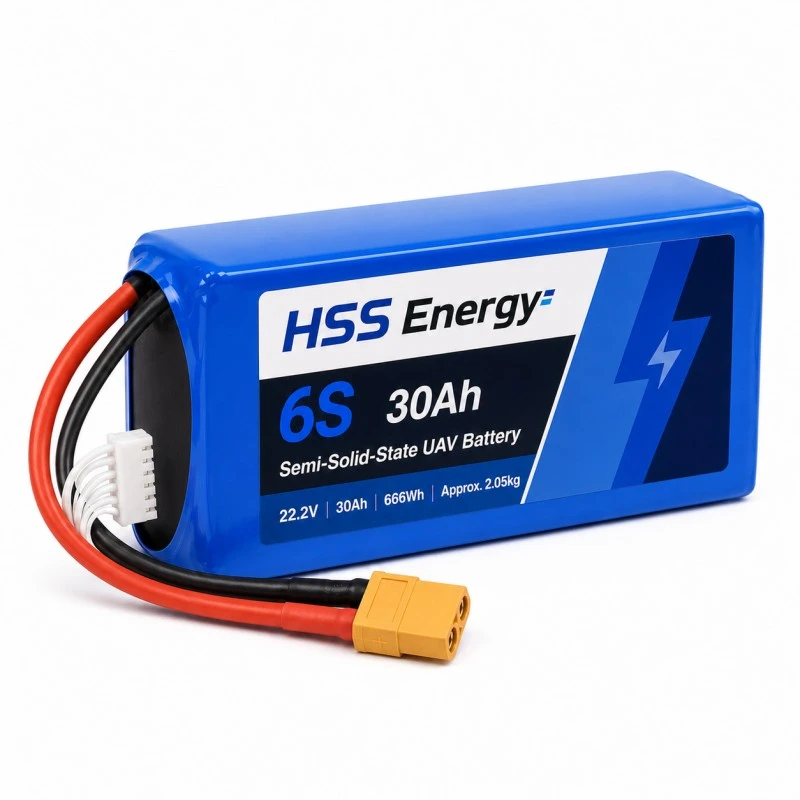

HSS Energy HSS 6S30Ah termék elölről és oldalról.
|
Paraméter |
Specifikáció |
|
Termékmodell |
HSS 6S30Ah |
|
Akkumulátor típusa/cella |

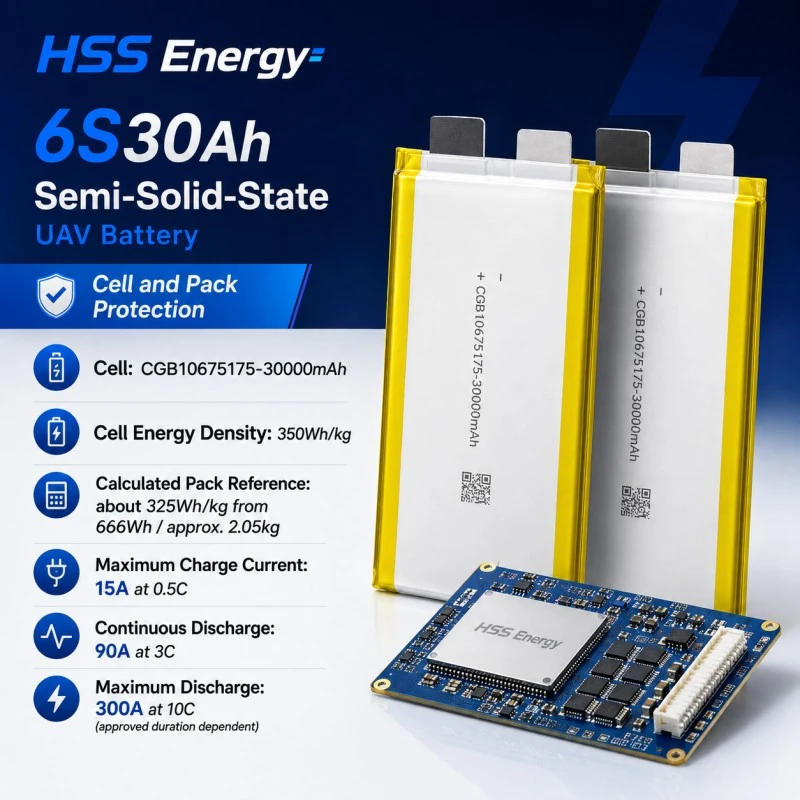

Félig szilárdtest lítium akkumulátor; CGB10675175-30000mAh |
|
Konfiguráció |
6S1P referencia konfiguráció |
|
Névleges feszültség |
22,2V |
|
Névleges kapacitás |
30000mAh / 30Ah |
|
Névleges energia |
666 Wh |
|
A sejtek energiasűrűsége |
350Wh/kg egyedi cellás érték |
|
Számított csomag referencia |
Körülbelül 325Wh/kg 666Wh-ról / kb. 2,05 kg |
|
Maximális töltőáram |
15 A 0,5 C-on |
|
Töltési lekapcsolási feszültség |
25,5V |
|
Kisülési zárófeszültség |
15.0V |
|
Folyamatos kisülés |
90A 3C-on |
|
Maximális kisülés |
300 A 10 C-on; az alkalmazandó időtartam a jóváhagyott konfigurációt követi |
|
Paraméter |
Specifikáció |
|
Ciklus élettartam referencia |
kb. 200-400 ciklus; a kapacitás jellemzően a kezdeti névleges kapacitás körülbelül 80%-ára csökken e tartomány végére meghatározott feltételek mellett |
|
Üzemi hőmérséklet |
-20°C és 55°C között |
|
Tárolási feltételek |
-20 °C és 40 °C között; 85% relatív páratartalom alatt |
|
Méretek (Sz x M x Ma) |

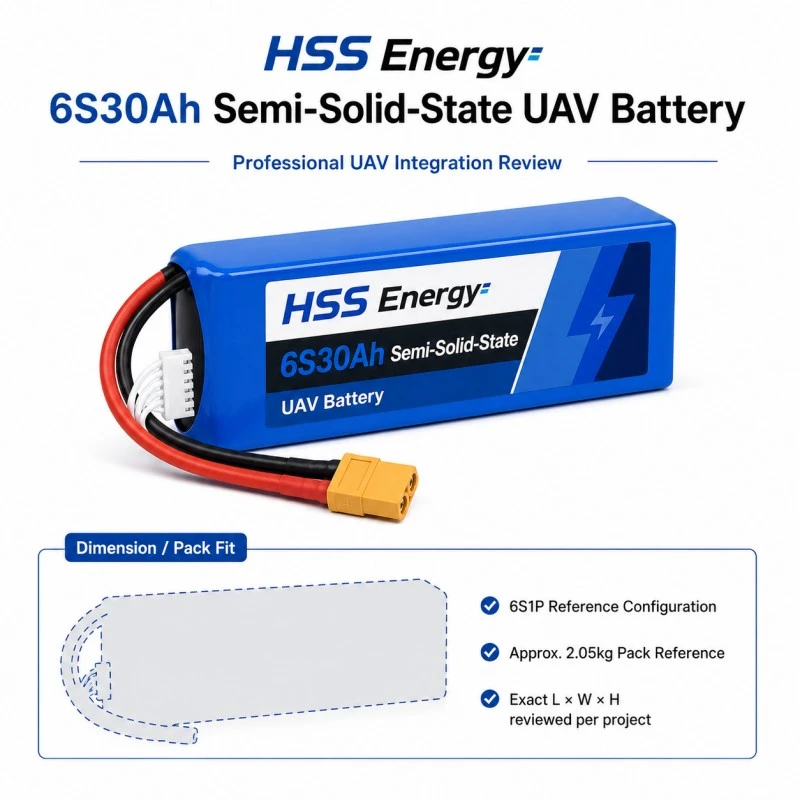

68 x 78 x 195 mm; referencia tűrés +/-5mm |
|
Súly |
körülbelül 2050 g |
|
Tápkábel |
10AWG, 150mm, opcionális |
|
Tápcsatlakozó |
XT90, opcionális |
|
Balance hám |
22AWG, 150 mm, opcionális |
|
Kiegyensúlyozó csatlakozó |
XH-7P a B0-B6-hoz, opcionális |
A ciklus élettartama a töltési/kisütési sebességtől, a kisütés mélységétől, a hőmérséklettől, a tárolási gyakorlattól és az élettartam végi kritériumoktól függően változik. Használja a jóváhagyott megrendelt konfigurációra vonatkozó vizsgálati és elfogadási feltételeket.
Ennél a félszilárd UAV-akkumulátornál az ellenőrzött folyamatos névleges teljesítmény 90A 3C-on. A 300A érték a 10C maximális kisütési névleges érték, és nem szabad folyamatos áramként kezelni. Az alkalmazható maximális áram időtartama a jóváhagyott akkumulátor-konfiguráció, az indítási állapot, a hűtés, a hőmérséklet és a légijármű munkaciklusa alapján kerül meghatározásra. Adjon meg mért áramnaplókat, amikor a meghajtórendszer megközelíti a felső áramhatárt.
|
90A folyamatos A HSS 6S30Ah elsődleges tartós áramú szűrési adata. |
Maximum 300A Rövid nagy igény határ; időtartama konfigurációtól és állapottól függ. |
||
|
15A töltési korlát 0,5C maximális töltőáram 25,5V lekapcsolással. |
68 x 78 x 195 mm Mechanikus boríték a repülőgép beépítési rajzán való lefagyáshoz. |
A HSS 6S30Ah nem egy felnagyított 22Ah-s oldal és nem egy csökkentett 40Ah-s oldal. Mátrix szerepe a nagyobb tartós áram a 6S családon belül. Az alábbi összehasonlítás az ellenőrzött energia, tömeg, folyamatos áram, cellaplatform és mechanikai burkolat alapján a termék-család kiválasztására vonatkozó útmutató; ez nem automatikus repülőgép-kompatibilitási nyilatkozat.
|
Kiválasztási pont |
6S16Ah |
6S22Ah |
6S30Ah |
6S40Ah nagy energia |
|
Névleges energia |
355,2Wh |
488,4Wh |
666 Wh |
888Wh |
|
kb. csomag tömeg |
1,48 kg |
1,62 kg |
2,05 kg |
2,35 kg |
|
Folyamatos áram |
48A |
66A |
90A |
80A |
|
A sejtek energiasűrűsége |
270Wh/kg |
350Wh/kg |
350Wh/kg |
400Wh/kg |
|
Számított csomag ref. |
~240Wh/kg |
~301Wh/kg |
~325Wh/kg |
~378Wh/kg |
|
Csomagoljon borítékot |
50 x 78 x 195 |
55 x 78 x 195 |
68 x 78 x 195 |
70 x 90 x 205 |
|
Mátrix szerep |
Kompakt 6S |
Közepes kapacitású |
Nagyobb áramú 6S |
Magas beépített energia |
A HSS 6S22Ah-val összehasonlítva a 30 Ah-s platform 177,6 Wh névleges energiát és 24 A folyamatos áramot ad hozzá, miközben a csomag hozzávetőleges tömegét körülbelül 430 g-mal, szélességét pedig 13 mm-rel növeli. A 40 Ah-s High Energy platformhoz képest a HSS 6S30Ah 222 Wh-val kevesebb névleges energiát szállít, de 10 A-vel nagyobb folyamatos áramerősséggel rendelkezik, körülbelül 300 g-mal könnyebb, és vékonyabb és rövidebb, 68 x 78 x 195 mm-es burkolatot használ. Ez az oka annak, hogy a 6S nagyáramú UAV-akkumulátor szerepe a 30 Ah-s nyíláshoz tartozik, nem pedig a családon belül.
|
Válassza a 16Ah-t Amikor a minimális HSS 6S tömeg és a legkeskenyebb 50 mm-es szélesség az első szűrési prioritás. |
Válassza a 22Ah-t Amikor egy közepes kapacitású lépésre van szükség a szélesebb 30Ah-s osztályba való átállás előtt. |
|
Válassza a 30 Ah-t Amikor 666Wh és 90A folyamatos áram indokolja a hozzáadott szélességet és tömeget. |
Válassza a 40 Ah nagy energiát Amikor a teljes beépített energia és a teljes csomag fajlagos energia pozicionálása többet jelent, mint a 6S készlet legmagasabb folyamatos áramértéke. |
A 30 Ah-s drón akkumulátor pozíciója az egyedi 6S repülőgépekhez készült, ahol a tartós elektromos igény a központi kiválasztási tényező. Az elsődleges illeszkedés egy egyedi 6S segédprogram vagy működő multirotoros platform, amely körülbelül 2,05 kg-os akkumulátortömeget és a 68 x 78 x 195 mm-es csomagot képes befogadni. A másodlagos értékelés magában foglalhat kompatibilis mezőgazdasági, ipari megfigyelési vagy nagy formátumú multirotoros projekteket, amikor a teljes feszültség-, áram-, mechanikai és töltőigény megerősítette.
|
Elsődleges szerep Használati / működő 6S multirotor igazolt 90A folyamatos áramszükséglettel. |
Másodlagos szerep 1 Egyedi mezőgazdasági vagy permetezőplatform, amelyet már kompatibilis 6S feszültség architektúrára terveztek. |
|
Másodlagos szerep 2 Nagy formátumú multirotoros projekt, amelyben 666 Wh beépített energia és 68 mm szélesség illeszkedik a repülőgép-csomaghoz. |
Ne feltételezd Egy szabadalmaztatott intelligens akkumulátoros repülőgépnek a feszültségen és a kapacitáson túl kommunikációs, zárolási, megfigyelési vagy töltőfunkciókra lehet szüksége. |
Az UAV lítium akkumulátorcsomagot a repülőgép telepítésének részeként kell értékelni, nem pedig elszigetelt kapacitásszámként. Erősítse meg a súlypontot, a rögzítést, a csatlakozóhoz való hozzáférést, a kábel hajlítási sugarát, a hűtést, az akkumulátor eltávolítási útvonalát és a maximálisan beszerelt burkolatot. A referencia 10AWG tápkábel és XT90 csatlakozó opcionális, ezért a kábel végső hosszát, polaritását, kilépési irányát és csatlakozóelrendezését rögzíteni kell a jóváhagyott rajzon.
A 22,2 V-os 30 000 mAh-s UAV-akkumulátor felülvizsgálatához küldje el a HSS Energy-nek a repülőgép vagy a projekt típusát, az üzemi feszültségtartományt, az állandó áramot, a maximális áramot és az időtartamot, a cél küldetés profilját, az akkumulátor maximális tömegét, az akkumulátorrekesz rajzát, a csatlakozót, a kábel hosszát, a töltő adatait, az üzemi hőmérsékletet, a minta mennyiségét és a rendeltetési helyet.
|
Tömegplafon Ha körülbelül 2,05 kg a repülőgép akkumulátorának határértékén kívül esik, először a könnyebb, 22 Ah-s platformot árnyékolja át. |
Az energia-első küldetés Ha a 888 Wh beépített energia a fő prioritás, és a 80 A folyamatos áram elegendő, értékelje a 40 Ah High Energy platformot. |
|
Feszültség eltérés Ha a meghajtást és a töltőt 8S-hez tervezték, a 6S csomag adaptálása helyett lépjen át a HSS 8S mátrixra. |
Saját felület Ha a kommunikáció, a zárolás vagy az intelligens töltő funkció kötelező, akkor az akkumulátor kiválasztása előtt adja meg az interfész dokumentumokat. |
Ennél a magasabb áramerősségű 6S platformnál a folyamatok láthatósága segít az OEM-ügyfeleknek megérteni, hogy a cellafolyamat-előkészítő és elektródafeldolgozó berendezések hogyan illeszkednek a gyártási munkafolyamatba. Az alábbi műhelyfotók a gyártóberendezéseket és a szervezett folyamatterületeket mutatják be. Csak gyártási kontextusként jelennek meg; a végtermék minőségi követelményeit a jóváhagyott specifikáció és mintaátvételi terv határozza meg.

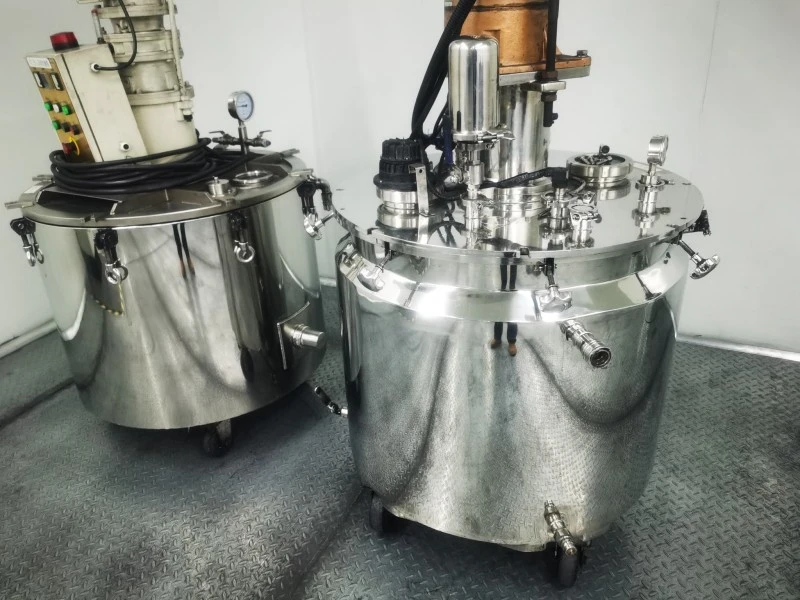

Sejtfolyamat-keverő berendezés a termelési területen.

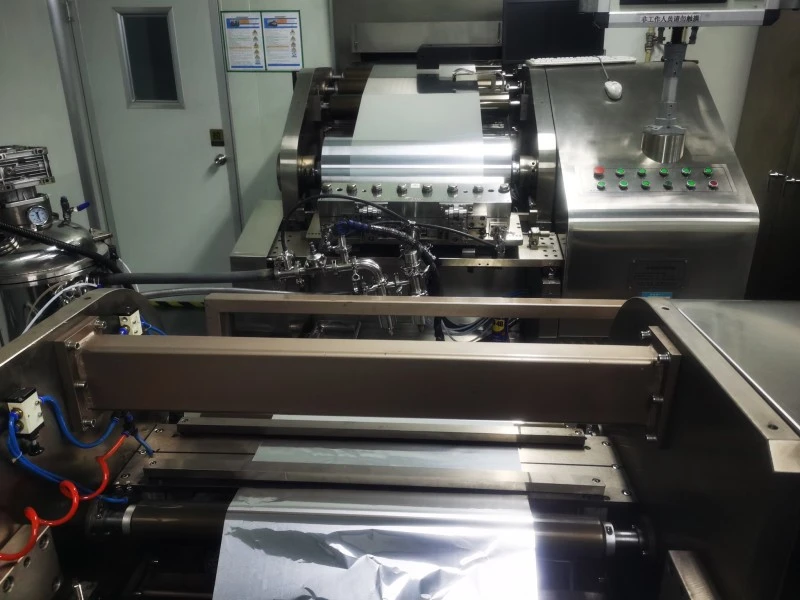

Elektróda-feldolgozó berendezések a gyártási munkafolyamatban.
Az aktuális követelménytől a kiadott konfigurációig
A HSS 6S30Ah kereskedelmi útját inkább a repülőgép áramprofiljával kell kezdeni, nem pedig a kapacitással. A HSS Energy ezután lefagyaszthatja az elektromos határértékeket, a mechanikai burkolatot, a kábel- és csatlakozókonfigurációt, a címkét, a töltőre vonatkozó követelményeket és a minta elfogadási kritériumait, mielőtt a rendelési rajzot közzétennék.
|
1 Profil betöltése |
2 Power-Path Review |
3 Mintaellenőrzés |
4 Rendelési rajz |
|
Elektromos határértékek Névleges feszültség, határértékek, folyamatos áram és maximális áram időtartama. |
Mechanikus boríték Kész méret, rögzítés, csatlakozó hozzáférés, kábelkivezetés és eltávolítási út. |
||
|
Interfész részletei Tápcsatlakozó, mérlegcsatlakozás, polaritás, kábelhossz és kábelhossz. |
Átvételi terv Mintakritériumok, címke, töltőigény és kiadott rendelési rajz. |
Ez a nagyobb áramerősségű 6S opció a jelenlegi HSS kapacitásmátrixban. Egyesíti a 666 Wh névleges energiát 90 A folyamatos kisüléssel és egy 68 x 78 x 195 mm-es burkolattal, amely a könnyebb, 22 Ah-s platform és a magasabb energiaigényű, 40 Ah-s platform között helyezkedik el.
A 350Wh/kg az egyes cellák energiasűrűségének értéke. A 666 Wh névleges energia és körülbelül 2,05 kg kész tömeg alapján a számított teljes csomag referencia körülbelül 325 Wh/kg.
Nem. A folyamatos kisülés 90A 3C-on. A 300A érték a maximális kisütés 10 C-on, és az alkalmazandó időtartam a jóváhagyott konfigurációt és működési feltételeket követi.
Válassza a 30 Ah-t, ha a 90 A folyamatos áram névleges teljesítménye, a körülbelül 300 g-mal kisebb tömeg és a kisebb, 68 x 78 x 195 mm-es burkológörbe fontosabb, mint a 40 Ah-s platform magasabb beépített energiája és magasabb számított fajlagos energiareferencia.
A maximális töltőáram 15A 0,5C-on, 25,5V töltéslezárással. Használja a megrendelt 6S konfigurációhoz jóváhagyott töltőprofilt és mérlegcsatlakozást.

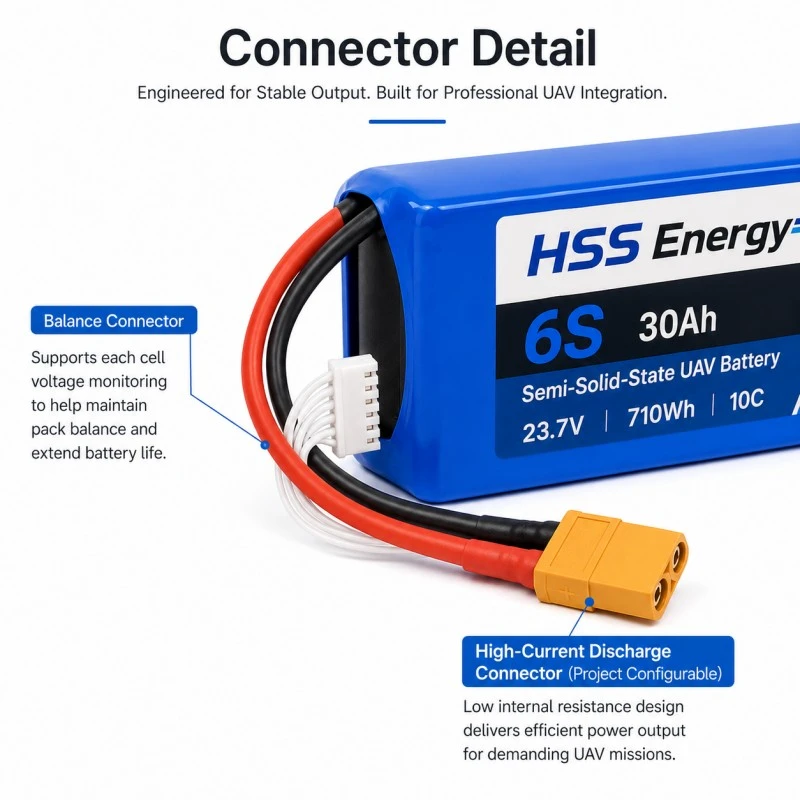

A referenciakonfiguráció tartalmaz egy opcionális XT90 csatlakozót, 10AWG 150 mm-es tápkábelt és XH-7P mérlegcsatlakozót. A végső csatlakozó, a kábel hossza, polaritása és kilépési iránya áttekinthető és rögzíthető a jóváhagyott rendelési rajzon.
Nem automatikusan. A védett rendszerek a feszültségen és a kapacitáson túl kommunikációs, tokozási, zárási, felügyeleti vagy töltési funkciókat igényelhetnek. Küldje el a repülőgép akkumulátorának interfészét és a töltő adatait felülvizsgálatra.
Küldje el a repülőgép áramprofilját, az akkumulátorrekesz rajzát és a töltő részleteit, hogy a HSS Energy meg tudja győződni arról, hogy a HSS 6S30Ah a megfelelő mátrixpozíció a mintavételhez.
