6S 16000mAh UAV akkumulátor

A HSS Energy China 6S 16 000 mAh UAV akkumulátora egyértelműen meghatározott 22,2 V / 16 Ah energiaosztályt biztosít az OEM és az egyedi UAV integrációhoz. 355,2 Wh névleges energiája, körülbelül 1480 g készcsomagtömege és 50 x 78 x 195 mm-es borítéka alkalmassá teszi a kompakt és közepes kereskedelmi repülőgépek mérnöki felülvizsgálatára, ahol az akkumulátorteret, a súlypont költségvetését, az aktuális profilt és a küldetési tartalékot egy rendszerként kell értékelni.

A terméket nem szabadalmaztatott repülőgép-akkumulátor-rendszerek helyettesítőjeként mutatják be. A végső alkalmasság a repülőgép elektromos architektúrájától, a csatlakozó szabványától, a töltőprofiltól, a telepítés irányától, a termikus környezettől és a jóváhagyott mintaellenőrzéstől függ.

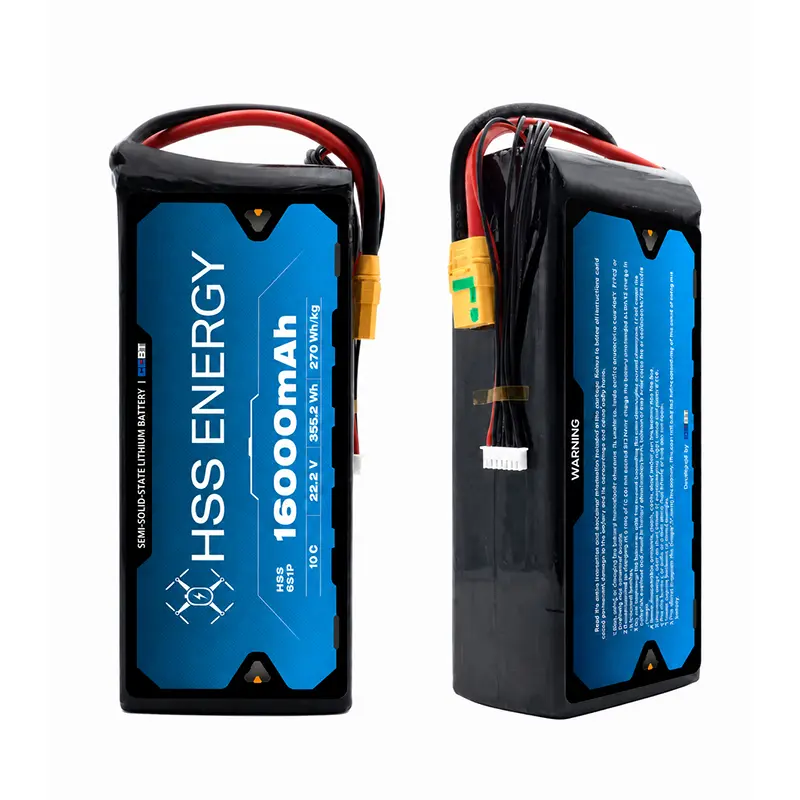

HSS Energy HSS 6S16Ah termék elölről és oldalról.

Termékleírások

Termékleírások - Folytatás

* A tényleges cikluseredmények a töltési/kisütési sebességtől, a kisütés mélységétől, a hőmérséklettől, a tárolási gyakorlattól, a pihenési protokolltól és az élettartam végi kritériumoktól függően változnak. A beszerzés előtt erősítse meg a jóváhagyott csomagkonfigurációra vonatkozó feltételeket.

Energia-súly és elektromos határok

Ennél a 6S 16Ah UAV akkumulátornál a fő műszaki érték a beépített energia, a csomag tömege, az áramerősség és a viszonylag szűk, 50 mm-es csomagszélesség közötti egyensúly. A 160A adat a maximális kisütési határérték, nem pedig egy folyamatos névleges érték; az alkalmazandó csúcsidőtartam a jóváhagyott akkumulátorkonfiguráció és működési feltételek alapján kerül meghatározásra.

A félig szilárd UAV-akkumulátor-jelölés az ehhez az SKU-hoz használt jóváhagyott akkumulátortechnológiát azonosítja. A cellák energiasűrűségére vonatkozó adatok és a kész csomag fajlagos energiájára vonatkozó adatok külön kerülnek bemutatásra, így a beszerzési csapatok összehasonlíthatják az elektromos platformot anélkül, hogy összekevernék a cellaszintű és a csomagszintű állításokat.

Mechanikai illeszkedés és interfész áttekintése

A minta jóváhagyása előtt a 22,2 V-os, 16 000 mAh-s UAV-akkumulátornak mechanikusan is fel kell szerelnie a repülőgépet, nem csak elektromosan. Erősítse meg az akkumulátorrekesz méreteit, a behelyezési irányt, a kábelkimenetet, a csatlakozó hézagát, a súlypont elhelyezkedését, a rögzítési módot és a mérleg interfészéhez való hozzáférést. A szabványos mechanikus boríték 50 x 78 x 195 mm, +/-3 mm tűréssel.

Mechanikus burkolat és opcionális teljesítmény/egyensúly interfész referencia a HSS 6S16Ah-hoz.

Interfész opciók

Az elérhető referencia opciók nem szerepelnek automatikusan minden megrendelésben. A csatlakozót, a polaritást, a kábel hosszát, a vezeték hosszát és a kilépési irányt meg kell erősíteni a jóváhagyott rajzon vagy mintakonfiguráción.

Alkalmazás alkalmas kompakt kereskedelmi UAV platformokhoz

A jelenlegi kereskedelmi drónmunkafolyamatok általában tartalmaznak térképezést, felmérést, infrastruktúra-ellenőrzést, biztonsági megfigyelést és megismételhető útvonal-küldetéseket. Ez a HSS konfiguráció olyan egyedi 6S repülőgépekhez készült, amelyek mérsékelt energiaosztályt igényelnek anélkül, hogy a sokkal nehezebb, 30–40 Ah-s csomagkategóriába kerülnének.

For buyers searching for a mapping drone battery or inspection drone battery, the key screening questions are not only capacity and voltage. A minta jóváhagyása előtt át kell tekinteni az átlagos áramerősséget, a rövid csúcsáramot, a repülőgép felszállási súlyának korlátját, a rekesz méreteit, a hasznos teherprofilt és a töltő architektúráját.

HSS Energy can review aircraft electrical data and a battery-bay drawing before quoting a sample configuration.

Ahol ez a 16 Ah-s platform elfér a HSS-mátrixban

Szabványosított gyártás és mintaellenőrzés

For OEM and export projects, procurement confidence depends on more than a specification table. A HSS Energy támogatja a konfiguráció felülvizsgálatát, a minta-előkészítést, a gyártásellenőrzést és az akkumulátor öregítési/érvényesítési munkafolyamatát, így a megrendelt csomag ellenőrizhető a jóváhagyott elektromos és mechanikai definíció szerint.

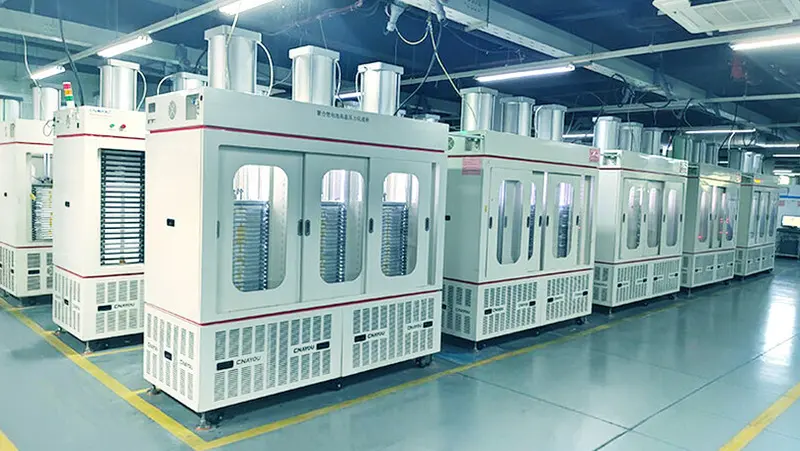

A gyártási folyamat bizonyítékaként használt akkumulátor-öregedési és validációs berendezések területe.

A követelményektől a jóváhagyott konfigurációig

Egyedi UAV-akkumulátor-keresés

Gyakran Ismételt Kérdések

A csatlakozó és a kábel hossza testreszabható?

Igen. Az XT60 elérhető referenciaopció, míg a csatlakozó típusa, polaritása, vezetékhossza, kábelhossza és kilépési iránya áttekinthető a megrendelt konfigurációhoz.

A 160A a folyamatos kisülési teljesítmény?

Nem. A folyamatos kisülés 48A 3C-on. A 160A / 10C érték egy maximális kisütési határ, és alkalmazható időtartama a jóváhagyott konfigurációtól és működési feltételektől függ.

Milyen töltési beállítások vannak megadva?

A maximális töltőáram 16A 25,2V töltéslezárással. Használjon a végső 6S konfigurációhoz jóváhagyott töltő- és mérlegcsatlakozót.

Milyen ciklus-élettartam referenciát kell használni a beszerzés tervezésénél?

A megrendelt konfigurációhoz külön jóváhagyott csomagszintű ciklus-élettartam-teszt nélkül körülbelül 200-400 ciklust használjon elülső referenciaként. Ennek a tartománynak a vége körül a rendelkezésre álló kapacitás jellemzően a kezdeti névleges kapacitás körülbelül 80%-ára csökken meghatározott feltételek mellett. A tényleges eredmények a működési és tárolási körülményektől függenek.

Az akkumulátor mérete testreszabható?

A szabványos boríték 50 x 78 x 195 mm, +/-3 mm tűréssel. Küldjön el egy másik akkumulátorrekesz-rajzot a megvalósíthatósági áttekintéshez.

Ez egy adott DJI vagy Autel repülőgép csereakkumulátora?

Nem. Ez egy OEM / egyedi 6S akkumulátorplatform. Csak a repülőgép feszültség-architektúrájának, az áramigénynek, a csatlakozónak, a töltőnek, a rekesz méretének és a súlyponti követelményeknek a megerősítése után szabad értékelni.

Kérhetek mintákat tömeges gyártás előtt?

Igen. A mintaárat, az elkészítési ütemtervet, a konfigurációs rajzot és az elfogadási követelményeket az árajánlattételi folyamat során lehet megerősíteni.

Lépjen a specifikációról a mintára

Küldje el a repülőgép modelljét/architektúráját, az aktuális profilt, az akkumulátorrekesz rajzát, a súlykorlátozást, a csatlakozót, a töltőre vonatkozó információkat és a mintamennyiséget. A HSS Energy az árajánlat és a minta előkészítése előtt felülvizsgálja a konfigurációt.
