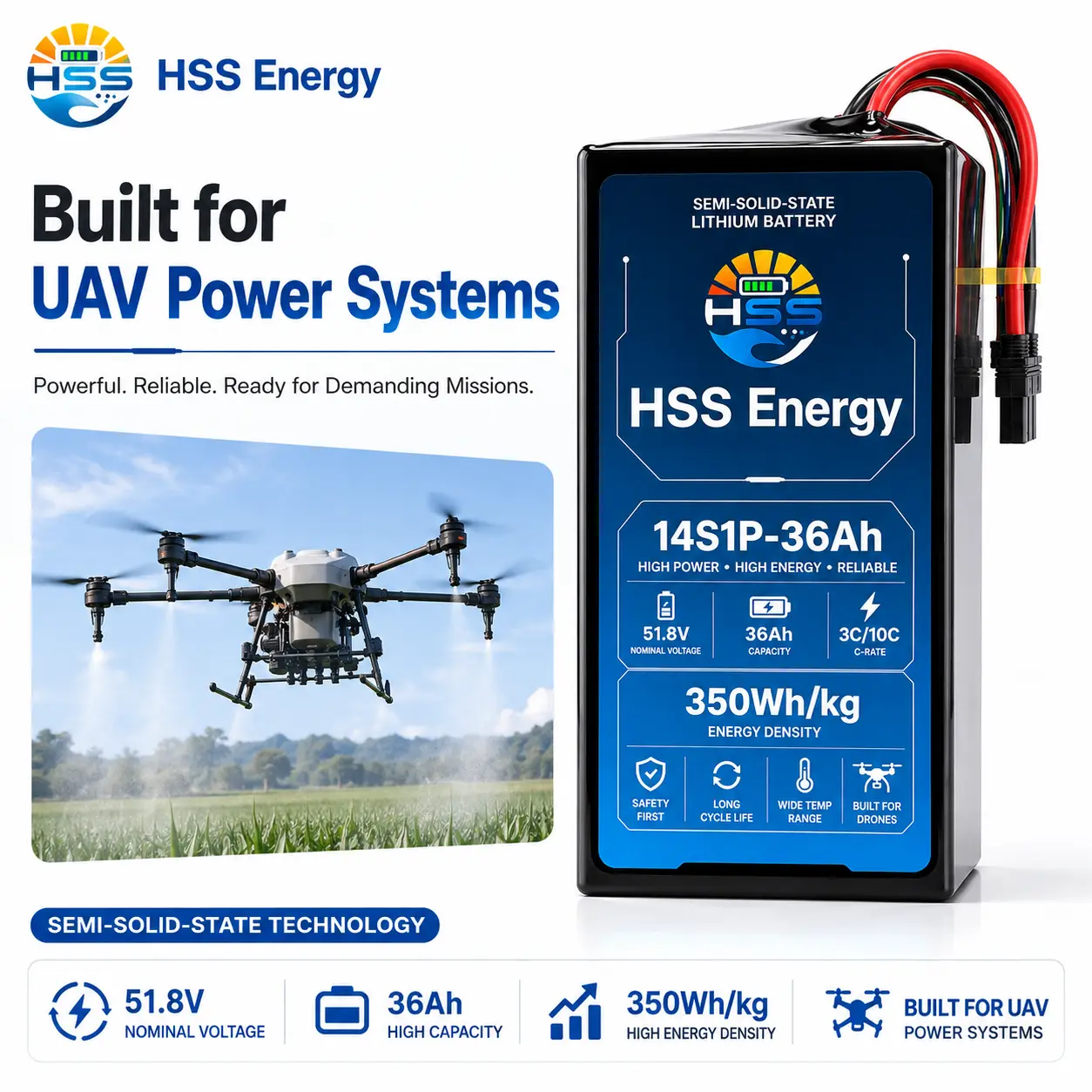

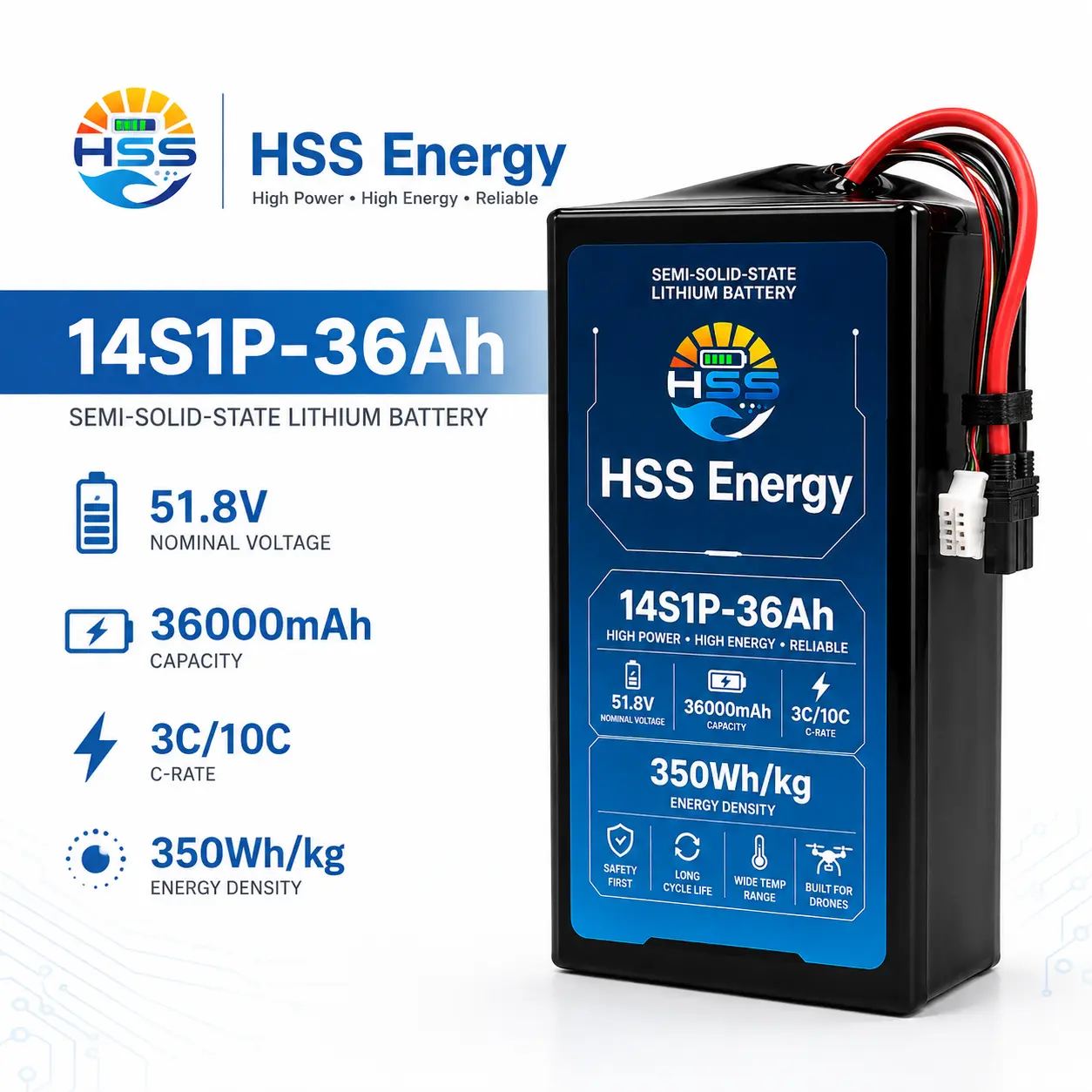

A HSS Energy gyár által szállított 14S 36000 mAh UAV akkumulátor a jelenlegi HSS Energy 14S család kompakt nagyfeszültségű eleme. Szerepe nem „több kapacitás, mint 6S”; körülbelül 1,865 kWh névleges energiát kínál 51,8 V-on egy 5,6 kg-os csomagban. Ez hasznos architektúrájú alternatívává teszi a nagyon nagy 6S csomagokat, ha a repülőgép elektromos rendszerét magasabb soros feszültségre tervezték.
|
Paraméter |
Specifikáció |
|
Termékmodell |
HSS 14S1P-36Ah |
|
Termékkategória |
Félig szilárdtest lítium UAV akkumulátor |
|
Konfiguráció |
14S1P |
|
Névleges feszültség |
51,8V |
|
Névleges kapacitás |
36000mAh / 36Ah |
|
Névleges energia |
1864,8Wh |
|
Közzétett energiasűrűség |
350Wh/kg érték a mellékelt termékreferencián |
|
Számított csomag referencia |
333 Wh/kg (1864,8 Wh / 5,6 kg) |
|
Csomag súlya |
kb. 5,6 kg |
|
Csomag mérete (H x Sz x Ma) |
155 x 90 x 205 mm |
|
Kisülési sebesség látható |
3C / 10C a termékreferencián látható |
|
Aritmetikai áramhivatkozás |
108A 3C-on; 360A 10C-on (csak aritmetikai hivatkozások, nem ellenőrzött csomaghatárok) |
|
Teljesítmény/egyensúly interfész |
Nagyáramú tápvezeték és egyensúlyi interfész látható; a végleges csatlakozó csatlakozó és a kábel konfiguráció megerősítést nyert a jóváhagyott megrendeléshez |
|
Töltési profil |
Illesztett sorozatszám töltés; a töltőfeszültség/áram és a töltő munkafolyamatának megerősítése a végső konfigurációhoz |
A 14S 36Ah drone akkumulátor akkor van értelme, ha a repülőgépet 14S körül építik, és nagyjából ugyanannyi névleges energiát igényel, mint a 6S80 csomag könnyebb, nagyobb feszültségű konfigurációban. Kezdje az ESC-vel, a töltővel és a feszültségkorlátokkal, mielőtt összehasonlítaná a rekesz méretét vagy a csatlakozó részleteit.
|
Építészet |
6S2P 80Ah |
14S1P 36Ah |
|
Névleges energia |
1848Wh |
1864,8Wh |
|
Névleges feszültség |
23,1V |
51,8V |
|
Kapacitás |
80 Ah |
36 Ah |
|
Csomagolási tömeg |
7,4 kg |
5,6 kg |
|
Elsődleges döntés |
Maradjon a 6S fiókban |
Lépjen a nagyfeszültségű platformra |
A 51.8V 36Ah UAV battery must be matched as a 14S electrical system, not treated as a simple replacement for a 6S pack. A minta jóváhagyása előtt ellenőrizze az ESC vagy a vezérlő maximális feszültségét, a motor és a meghajtás kialakítását, a töltő kimeneti tartományát, az alacsony feszültség küszöbértékeit, a csatlakozórendszert és a vezetékek szigetelését.
14S elektromos architektúra pillanatfelvétel a kompakt 36Ah-s platformhoz; A feszültségkompatibilitás a kapacitás összehasonlítás előtt áll.
|
14S1P KONFIGURÁCIÓ |
51,8V FESZÜLTSÉG |
155 x 90 x 205 mm CSOMAG MÉRETE |
5,6 kg CSOMAG MASSZA |
Kompakt 14S mechanikai integráció
A 14S1P 36Ah UAV akkumulátor 155 x 90 x 205 mm-es borítékot és 5,6 kg-os csomagtömeget használ, így a jelenlegi HSS 14S termékcsalád legkompaktabb pozíciója. A vásárlóknak továbbra is ellenőrizniük kell a rekesz rajzát, a szerelési irányt, a kábel hajlítási sugarát, a csatlakozókhoz való hozzáférést, az eltávolítási útvonalat és a súlypont hatását.
|
MIKOR VÁLASZD EZT AZ SKU-T A 14S-re való áttérés többet változtat, mint az akkumulátor címkéje. |
MIKOR ÁLTOZZ MÁSIK CIKKRE lépjen át 6S80Ah-ra, amikor a repülőgépnek a 6S ágban kell maradnia; lépjen 72 Ah-ra, ha több 14S kitartásra van szükség, és a repülőgép további tömeget tud fogadni. |
Az 51,8 V-os, 36 000 mAh-s drón akkumulátor ipari multirotorokhoz, ellenőrző platformokhoz, térképező repülőgépekhez és más professzionális, 14S elektromos architektúra köré tervezett UAV-okhoz is használható. Application fit depends on propulsion voltage, real load profile, mass allowance and mechanical integration.
14S professzionális UAV alkalmazás referencia; Az alkalmasság függ a meghajtási feszültségtől, a terhelési profiltól, a tömegtől és a térerőtől.
Egy kompakt 14S projektnél a HSS Energynek át kell tekintenie az ESC feszültségmennyezetét, a töltőprofilt, az alacsony feszültség küszöbértékeit, a csatlakozó csatlakozót, a kábelszigetelést, a nyílás geometriáját és az áramnaplót a minta elkészítése előtt. Ez először egy architektúra-migrációs áttekintés, másodsorban a kapacitáskiválasztás.
Ha a repülőgép 6S-ről vagy más alacsonyabb feszültségű rendszerről mozog, a kapacitás nem az első kérdés. Győződjön meg arról, hogy az ESC, a töltő, a vezetékek és az alacsony feszültség beállításai készen állnak a 14S-re, majd ellenőrizze a csatlakozót, a kábel útvonalát és az akkumulátorrekesz illeszkedését.
|
A kapacitás kiválasztása előtt erősítse meg a 14S-t Ellenőrizze a vezérlő maximális feszültségét, a meghajtási határokat, a töltő hatótávolságát, az alacsony feszültség küszöbértékeit és a vezetékeket. A hasonló Wh nem teszi felcserélhetővé a 6S-t és a 14S-t. |
Csatlakozó és kábelköteg átalakítása Ellenőrizze az illesztési csatlakozót, a polaritást, a kábelhosszt, a hosszt, a kiegyensúlyozási interfészt, a szigetelést és a hajlítási sugarat úgy, hogy a csomag a valódi szerelési helyzetben van. |
|
Tartsa meg a kompakt előnyt A 155 x 90 x 205 mm-es boríték csak akkor segít, ha a kábelek és csatlakozók még beleférnek. Ellenőrizze a szerelési irányt, a kábelkimenetet, az eltávolítási útvonalat és a CG-t. |
Prototípus flottahasználat előtt A mintának meg kell felelnie a statikus illeszkedésnek, a csatlakozók párosításának, a töltő és a kiegyensúlyozás ellenőrzésének, a földi elektromos ellenőrzésnek és a légi jármű irányított működésének. |
|

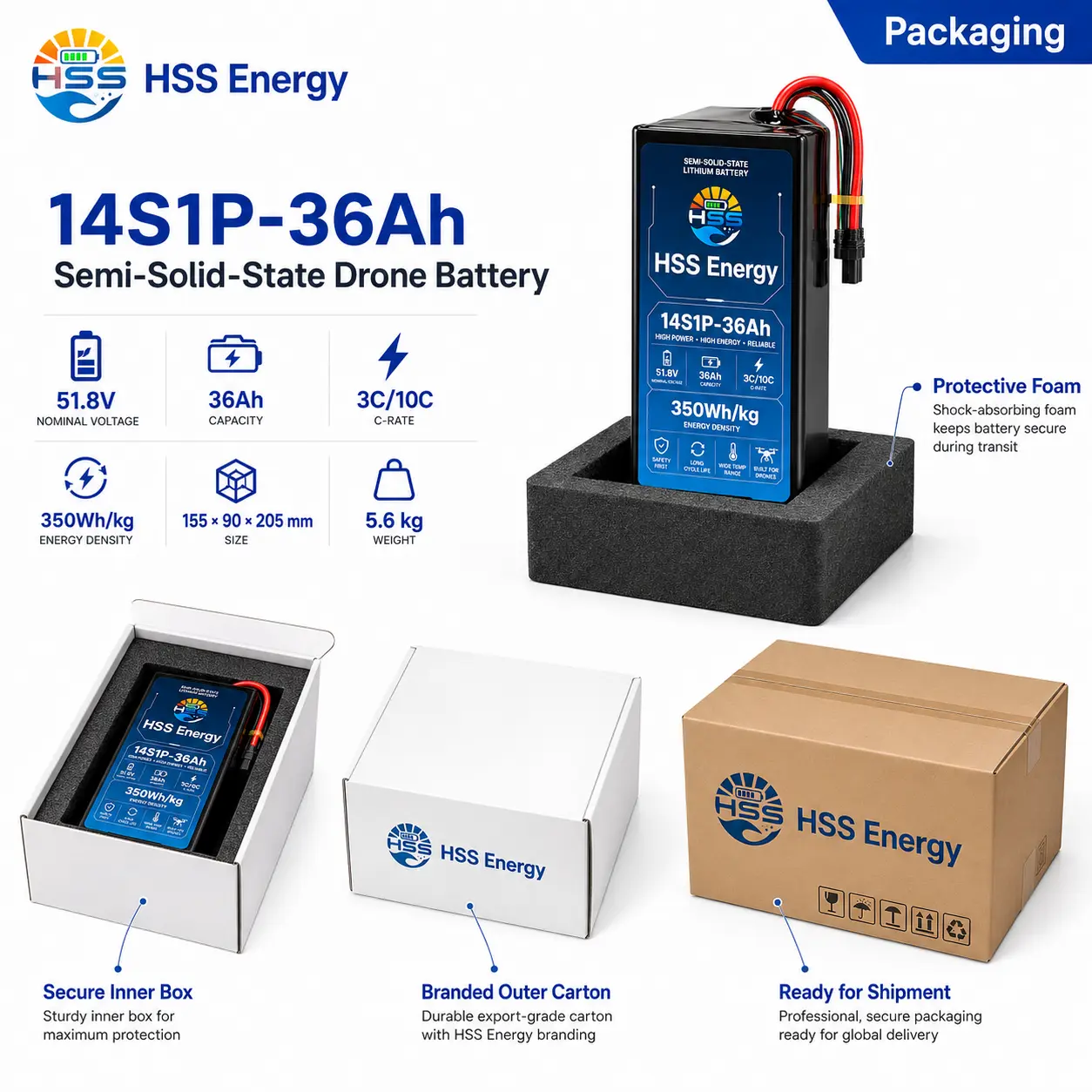

OEM címke és csomagolás A jóváhagyott megrendelések modellazonosítót, figyelmeztetéseket, vonalkódot vagy QR-kódot, tételkövetést, kartonjeleket, csatlakozóvédelmet és párnázást használhatnak. |
Jegyezze fel, amit jóváhagytak Az érvényesítés után dokumentálja a töltő beállításait, a csatlakozót, a kábel elrendezését, a csomagolás tájolását, a címkét és a csomagolást a későbbi gyártási tételekhez. |
KEZDJE A REPÜLŐGÉP ELEKTROMOS ADATAIVAL
Küldje el az ESC vagy a vezérlő feszültséghatárait, a töltőprofilt, az alacsony feszültség küszöbértékeit, az áramnaplót, a rekeszrajzot, a megengedett tömeget, a csatlakozót és a mérleg-interfész részleteit, a kábelvezetést és a mintamennyiséget.
Nem közvetlenül. Hasonló energia nem jelent elektromos kompatibilitást. A meghajtásvezérlőt, a töltőt, a vezetékeket és a feszültségküszöböket 14S-re kell tervezni.
Ez biztosítja a kompakt nagyfeszültségű belépést, mielőtt áttérne a sokkal nagyobb 72Ah és 105Ah kapacitásosztályokra.
Ennél a 350Wh/kg-os UAV-akkumulátornál a 350Wh/kg a termék közzétett energiasűrűségi értéke. A kiszámított készcsomag referencia körülbelül 333 Wh/kg 1864,8 Wh és 5,6 kg között.
Adja meg az átlagos áramerősséget, a maximális áramerősséget, az esemény időtartamát, a vezérlőkorlátokat és a csatlakozóigényt. A 3C/10C számadatok nem használhatók ellenőrzött csomagáram-korlátként végső érvényesítés nélkül.
Erősítse meg a 14S feszültségkompatibilitást, a töltőprofilt, a rekesz méreteit, a megengedett tömeget, a CG-t, a csatlakozó/kábel elrendezését és a küldetés munkaciklusát.
