A 14S 72000 mAh-s UAV akkumulátor a nagy fajlagos energiafelhasználású pozíció a HSS Energy gyártó 14S családjában. 51,2 V és 72 Ah mellett a névleges energia 3686,4 Wh. A mellékelt termékreferencia 400Wh/kg-os közzétett energiasűrűség-értéket és egy 9,5kg-os kész csomagot mutat, ami körülbelül 388Wh/kg-os aritmetikai csomagszintű referenciaértéket ad. Értékajánlata tehát az energia-tömeg-hatékonyság, nem pedig egyszerűen a maximális kapacitás.
|
Paraméter |
Specifikáció |
|
Termékmodell |
HSS 14S1P-72Ah |
|
Termékkategória |
Félig szilárdtest lítium UAV akkumulátor |
|
Konfiguráció |
14S1P |
|
Névleges feszültség |
51,2V |
|
Névleges kapacitás |
72000mAh / 72Ah |
|
Névleges energia |
3686,4Wh |
|
Közzétett energiasűrűség |
400Wh/kg érték a mellékelt termékreferencián látható |
|
Számított csomag referencia |
Körülbelül 388 Wh/kg (3686,4 Wh / 9,5 kg) |
|
Csomag súlya |
kb. 9,5 kg |
|

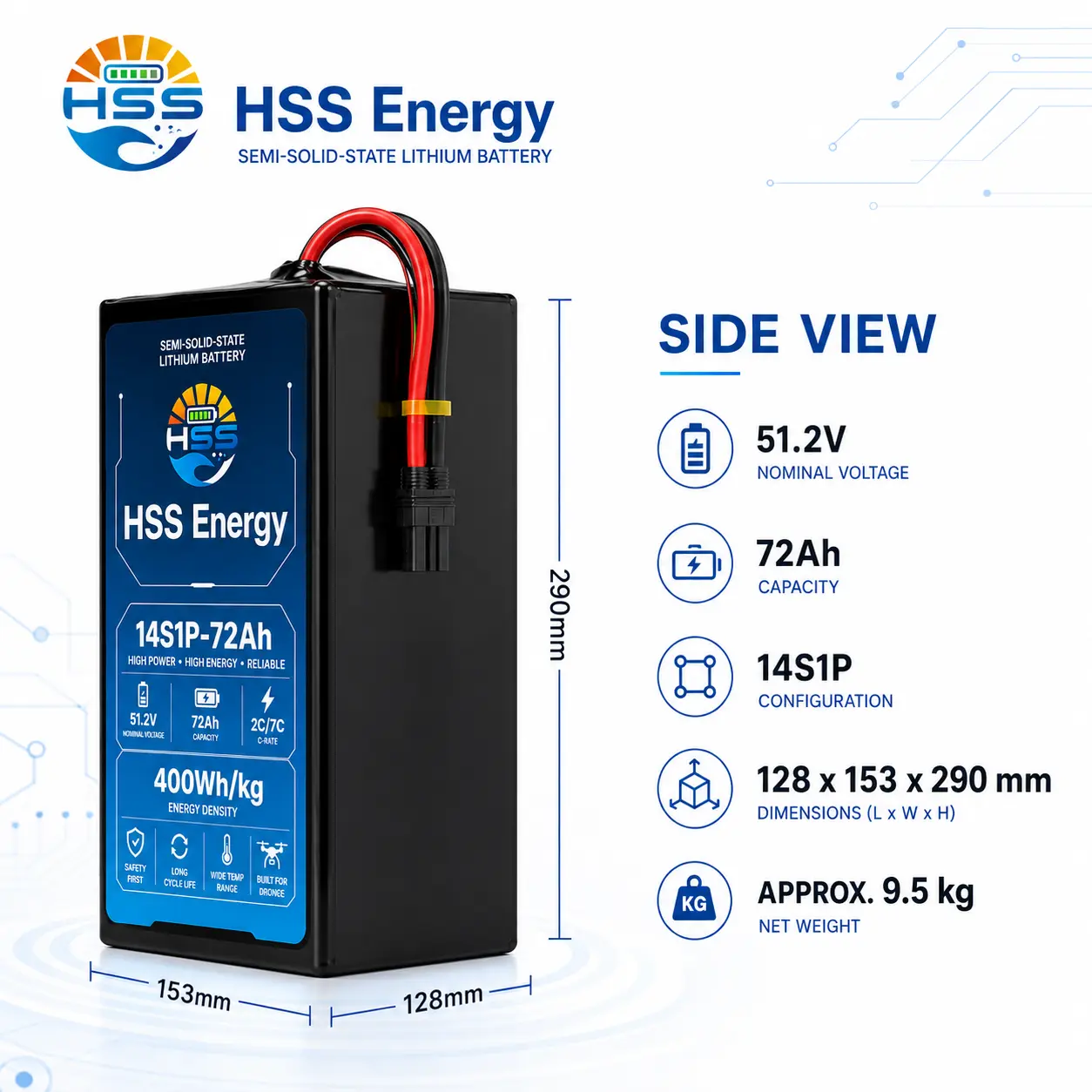

Csomag mérete (H x Sz x Ma) |
128 x 153 x 290 mm |
|
Kisülési sebesség látható |
2C / 7C a termékreferencián látható |
|
Aritmetikai áramhivatkozás |
144A 2C-on; 504A 7C-on (csak aritmetikai hivatkozások, nem ellenőrzött csomaghatárok) |
|
Teljesítmény/egyensúly interfész |
Nagyáramú tápvezeték és egyensúlyi interfész látható; a végleges csatlakozó csatlakozó és a kábel konfiguráció megerősítést nyert a jóváhagyott megrendeléshez |
|
Töltési profil |
Illesztett sorozatszám töltés; a töltőfeszültség/áram és a töltő munkafolyamatának megerősítése a végső konfigurációhoz |
A 14S 72Ah-s drone akkumulátor a középső 14S-es választás, ha a repülőgépnek nagy teherbírásra van szüksége, de még mindig meg kell védenie a hasznos teherbírást. Sokkal több energiát hordoz, mint a 36 Ah-s opció, miközben lényegesen könnyebb és kisebb marad, mint a 105 Ah-s csomag.
|
Kiválasztási pont |
14S1P 36Ah |
14S1P 72Ah |
14S1P 105Ah |
|
Névleges energia |
1864,8Wh |
3686,4Wh |
5439Wh |
|
Csomagolási tömeg |
5,6 kg |
9,5 kg |
15,6 kg |
|
Közzétett sűrűségérték |
350Wh/kg |
400Wh/kg |
350Wh/kg |
|
A termék pozíciója |
Kompakt 14S |
Magas fajlagos energia |
Maximális beépített energia |
|
Válassza ki, hogy mikor |
Kisebb tömeg/kompakt illeszkedés |
Kitartás + tömegegyensúly |
Energy dominates |
Ennél a 400Wh/kg-os UAV-akkumulátornál a 400Wh/kg a termékre vonatkozó közzétett energiasűrűség-érték, nem pedig a készcsomagra vonatkozó garancia. A kiszámított kész csomag referencia körülbelül 388 Wh/kg 3686,4 Wh és 9,5 kg között. A két érték külön tartása a vásárlók számára egyértelműbb energia-tömeg összehasonlítást tesz lehetővé.
Cella/védelmi architektúra referenciavizuális a HSS projekt konfigurációjához.
Terhelhetőség, CG és Battery-Bay Fit
Egy 51,2 V-os, 72 Ah-s UAV-akkumulátor 9,5 kg-os csomagtömeggel jelentősen megváltoztathatja a repülőgép súlypontját, szerkezeti terhelését és kezelését. A minta jóváhagyása előtt adja meg a megengedett akkumulátortömeget, a CG-célt, a beépítési pozíciót, a rögzítési interfészt, a rögzítési módot, a kábel útvonalát és az eltávolítási útvonalat.
|
MIKOR VÁLASZD EZT AZ SKU-T Válassza ezt az SKU-t, ha az állóképesség és az energia-tömeg egyensúly fontosabb prioritást élvez, mint a maximálisan telepített energia. |
MIKOR ÁLTOZZ MÁSIK CIKKRE váltson 36 Ah-ra, ha a kisebb tömeg és a kompakt illeszkedés nagyobb prioritást élvez; lépjen 105 Ah-ra, amikor a maximális beépített energia dominál, és a repülőgép 15,6 kg-ot képes fogadni. |
A 14S hosszú élettartamú UAV-akkumulátor-projektnek a kapacitásszám helyett a küldetéssel kell kezdődnie. Lebegő vagy utazóteljesítmény, hasznos teher, célrepülési idő és súlyponthatárok megmutatják, hogy a 72 Ah-s csomag hasznos tartósságot biztosít-e anélkül, hogy új repülőgép-egyensúlyi problémát okozna.
Kitartás-központú UAV-alkalmazás referencia a 72Ah-s platformhoz; A hasznos teherbírás és a súlypont a repülőgép-kiválasztás része marad.
Egy 14S1P 72Ah UAV akkumulátorprojekt esetén a HSS Energynek együtt kell felülvizsgálnia a küldetés időtartamának célját, a lebegési vagy utazóteljesítményt, a hasznos teher tömegét, a CG-ablakot, az akkumulátorrekesz rajzát, a csatlakozót, a töltőt és a valós áramprofilt. A cél annak megerősítése, hogy a 72Ah-s energia-tömeg egyensúly jobb-e a nehezebb, 105Ah-s csomaggal szemben.
A 72 Ah-s csomag esetében a fő kérdés nem egyszerűen az, hogy mennyi energiát képes szállítani a repülőgép. Arról van szó, hogy ez az energia hasznos repülési időt növel-e anélkül, hogy túl sok hasznos terhet vonna el, vagy a súlypontot a kívánt tartományon kívülre helyezné. Kezdje a küldetési adatokkal, majd tekintse át az akkumulátor helyzetét.
|
Milyen repülési időt céloz meg? Használja a mért teljesítményt, hasznos terhelést és tartalékszükségletet annak megítélésére, hogy a 3686,4 Wh hasznos tartóssági nyereséget biztosít-e. A kapacitás önmagában nem tudja megjósolni a repülési időt. |
Csatlakozó és mérleg beállítása Erősítse meg az illesztési csatlakozót, a kábelhosszt, a hosszt, a polaritást, a szolgáltatáshoz való hozzáférést és az egyensúly-csatlakozás munkafolyamatát a tényleges töltővel és a repülőgéppel. |
|
Keep the CG in Check Tekintse át együtt az akkumulátor helyzetét, a kábelkivezetést, a hajlítási sugarat, a visszatartást és az eltávolítási útvonalat. A több energia nem hasznos, ha a telepítés CG-problémát okoz. |
72Ah vagy 105Ah? Válassza a 72 Ah-t, ha a tartósság számít, de a hasznos teher és a tömeghatár még mindig védelemre szorul. Csak akkor lépjen 105 Ah-ra, ha a hozzáadott energia indokolja a hozzáadott tömeget. |
|
Védje meg a nagy értékű csomagot szállítás közben A csomagolás tartalmazhat csatlakozóvédelmet, párnázást, csomagolás tájolását, tételcímkéket, kartondobozokat és kezelési utasításokat. |
Fagyassza le a bevált beállítást A földi és repülési érvényesítés után jegyezze fel a rekesz helyzetét, a csatlakozót, a kábel útvonalát, a töltő munkafolyamatát, a címkét és a csomagolás részleteit a gyártáshoz. |
ELŐSZÖR KÜLDJE EL A KÜLDETÉSI ADATOKAT
Küldje el a cél repülési időt, a lebegő vagy utazóteljesítményt, a hasznos terhet, a tartalékszükségletet, a tömegközlekedési ablakot, a térbeli rajzot, a megengedett tömeget, az aktuális profilt, a csatlakozóigényeket, a töltőinformációkat és a rendelési mennyiséget.
Ennél a HSS 14S1P 72Ah terméknél a megadott névleges feszültség 51,2V. 72Ah-nál a megfelelő névleges energia 3686,4Wh.
Válassza a 72Ah-s modellt, ha a kitartás fontos, de a repülőgépnek még mindig szüksége van hasznos teherre és tömegtartalékra. A 105 Ah-s modell több energiát hordoz, de a csomag tömegét 15,6 kg-ra növeli.
A rendszer a termék közzétett energiasűrűség-értékeként kezeli. A megerősített csomagenergia és tömeg felhasználása körülbelül 388Wh/kg-os csomagszintű referenciaértéket ad.
144A és 504A aritmetikai referenciákat ad a kapacitásszorzásból. Ezeket nem teszik közzé ellenőrzött folyamatos és csúcscsomagolási határértékekként jóváhagyott vizsgálati feltételek nélkül.
Küldje el a rekesz rajzát, a szerelési irányt, a maximális csomagtömeget, a CG-igényt, a csatlakozó/kábel útvonalát, a töltőre vonatkozó információkat és az átlagos/csúcsáram-profilt.
