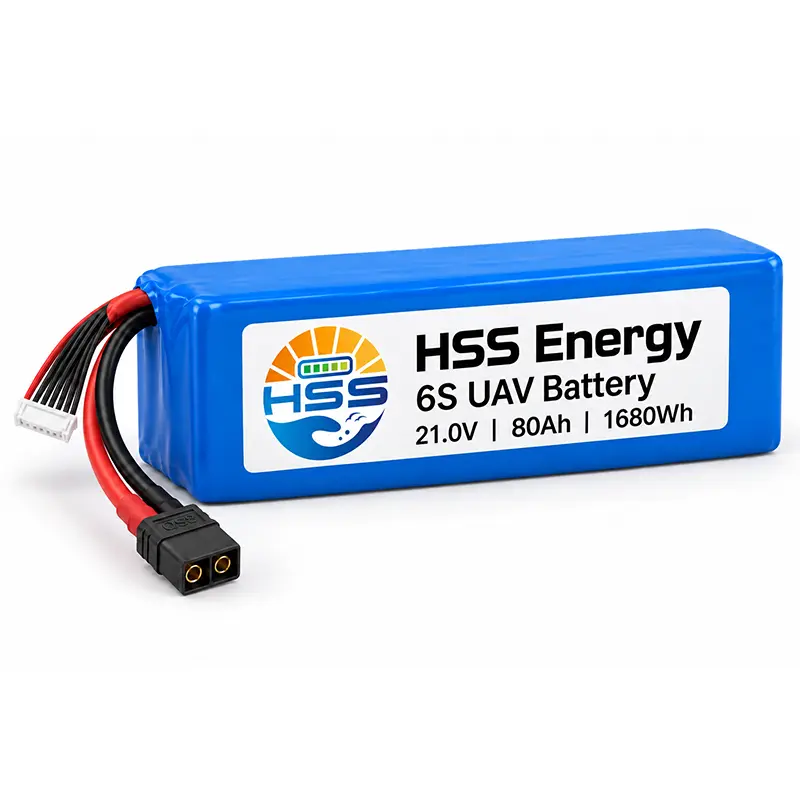

6S 80Ah UAV drone akkumulátor

Kezdje el a HSS Energy 6S 80Ah UAV drone akkumulátor méretének lekérdezését a rendelkezésre álló rekesz keresztmetszetével. 75 mm-es szélessége nem teszi az egész csomagot 75 mm-es négyzetformátumúvá: a test 117 mm vastag és 350 mm hosszú. Tervezze meg a korlátokat a test mentén, és hagyjon helyet a rövidebb végén a tápcsatlakozónak és az egyensúlyozó kábelkötegnek. Ez alkalmassá teszi annak felmérésére, hogy a szélesség helyett a hosszúság hol szabályozza az elrendezést. Lépjen kapcsolatba értékesítési csapatunkkal árajánlatért, részletes akkumulátor-specifikációkért és tömeges rendelési árakért, hogy felmérje, ez a modell megfelel-e az Ön telepítési követelményeinek.

Mi ez a 6S80Ah-s csomag?

A 6S 80000 mAh-s UAV-akkumulátor egy komplett, hat sorozatból álló tasakcellás akkumulátor, nem pedig egyetlen 80 Ah-s cella. Egyesíti a cellákat, a szigetelést, a külső burkolatot és a csatlakozó vezetékeket egy telepítésre kész formátumban a műszaki értékeléshez. A névleges energia a csomagot írja le; a sejtsűrűség ábra a sejtplatformját írja le.

A szélességben korlátozott telepítés előnyei

A 6S 80Ah-s akkumulátorcsomagot érdemes összehasonlítani, ha egy hosszú akkumulátorrekesz szélessége korlátozott. A rövidebb végű vezetékkijárat a hosszú oldalakat támasztásra és rögzítésre hagyja. Ez az elrendezési előny csak akkor hasznos, ha a fennmaradó vastagság, a rögzítési távolság és a repülőgép egyensúlya is működik.

A folyamatos áramerőssége a rövid impulzus ráhagyástól külön működési korlátot ad a meghajtás tervezőjének. Válasszon a tényleges repülési terhelés alapján, beleértve a felszállást és a helyreállítást, ahelyett, hogy a specifikációra nyomtatott legnagyobb áramot kezelné normál működési pontként.

Műszaki előírások

Környezeti és ciklus-élettartam

Mechanikai méretek

Opcionális interfészek

A névleges energia a feszültség szorozva a kapacitással. A sejtek energiasűrűsége nem a kész energiasűrűség. Az üzemi hőmérséklet határértékei nem adnak engedélyt a töltési hőmérsékletre.

Alkalmazási területek: felmérés és ellenőrzés értékelése

Fontolja meg a 6S 80Ah UAV Drone Battery-t olyan felmérési vagy vizsgálati platformokhoz, amelyek elektromos bemenete, hasznos terhelési költségkerete és akkumulátorrekesz megfelel ennek a konfigurációnak. A hasznos kérdés az, hogy a komplett repülőgép képes-e teljesíteni a tervezett útvonalat megfelelő leszállási tartalékkal – nem pedig az, hogy az akkumulátor fényképe hasonlít-e a meglévő csomagjára.

Az első szabadtéri értékelés előtt

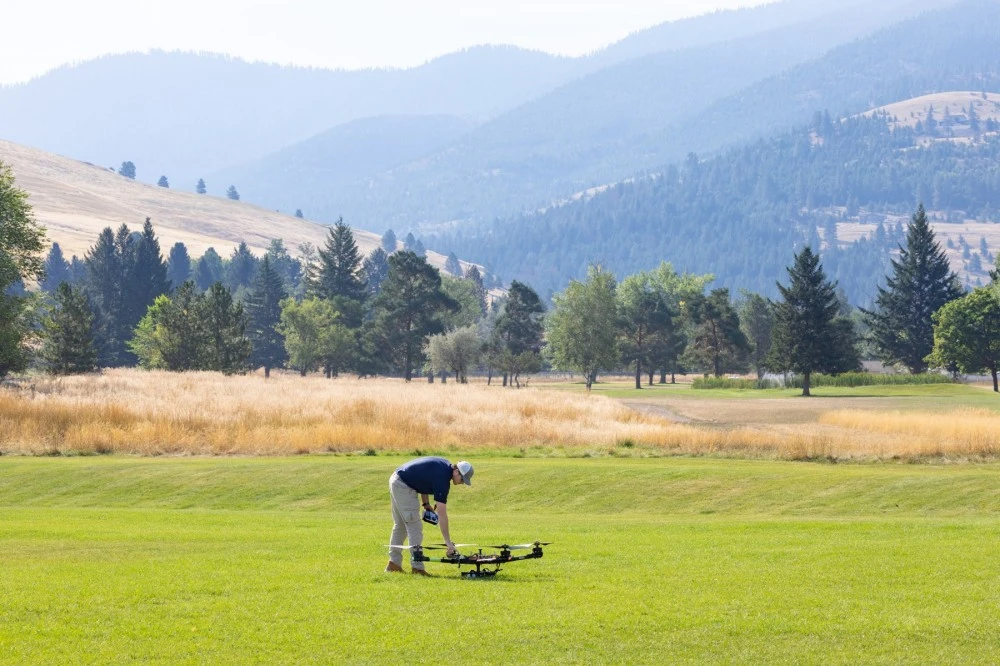

A NASA Montanában végzett FireSense munkája a terepi előkészítés és a repülés megfigyelésének független példája. A fényképek a NASA ARC/Milan Loiacono nevéhez fűződnek, és azt a projektet mutatják be, nem egy HSS-meghajtású repülőgépet. Saját értékeléséhez ellenőrizze a rögzítést, a csatlakozók hozzáférését és a kábelhézagot, mielőtt a próbapadi ellenőrzésről a repülőgép által jóváhagyott repülési tesztre lépne.

A következő konfiguráció eldöntéséhez használja a repülési rekordokat

Egy 80 000 mAh-s UAV akkumulátorcsomag értékelésekor vegye fel a hasznos terhelést, az időjárást, a repülés időtartamát és a terhelés alatti feszültséget együtt. Egy hosszabb repülés könnyebb teherbírással nem egyenértékű összehasonlítás. Ezek a megfigyelések segítenek megkülönböztetni az energiakorlátozást a szerelési, csatlakozási vagy meghajtási eltéréstől.

Gyártási munkafolyamat: cellaplatformtól csomagig

A HSS Energy kereskedelmi szállító partnerektől származó cellákat használ. Gyártási fényképeik betekintést nyújtanak a tasakcellás termékek mögötti ellátási láncba; ezek nem jelennek meg gyártási rekordként ehhez az egyedi 80Ah-s konfigurációhoz. A beszerzésnek össze kell kapcsolnia a kiválasztott cellaplatformot az egyeztetett csomagrajzi és átvételi követelményekkel.

Anyagelőkészítés és elektródák feldolgozása

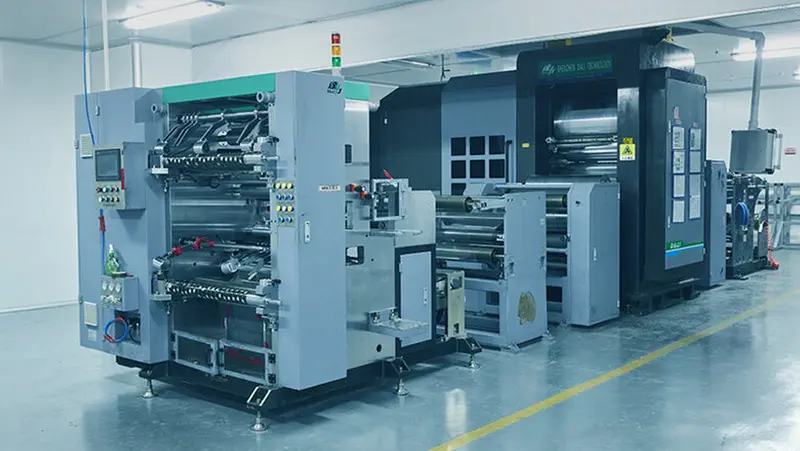

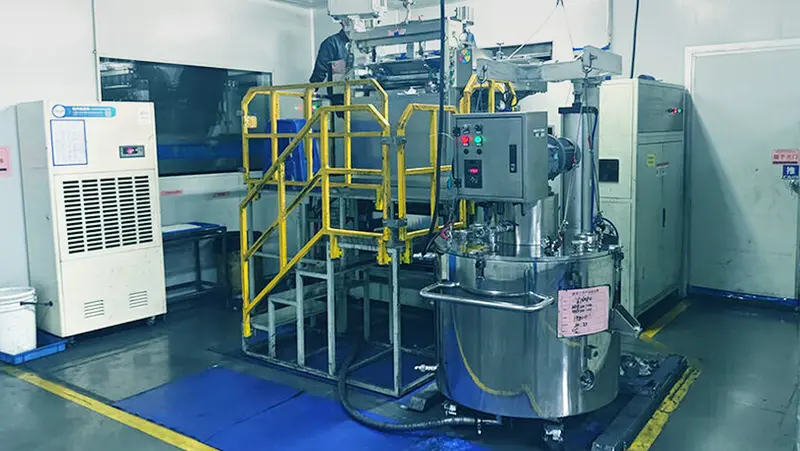

Egy 80 Ah-s félszilárd akkumulátor esetében az anyagmegnevezés önmagában nem fedi fel az elektrolitreceptet vagy a gyártási toleranciát. A partnerképeken keverő- és tekercsfeldolgozó berendezések láthatók. Ezek a szakaszok az upstream cellagyártást szemléltetik, míg az adott összetétel és folyamatbeállítások elkülönülnek a közzétett csomagolási specifikációtól.

Cellák gyártása és csomagolás konfigurációja

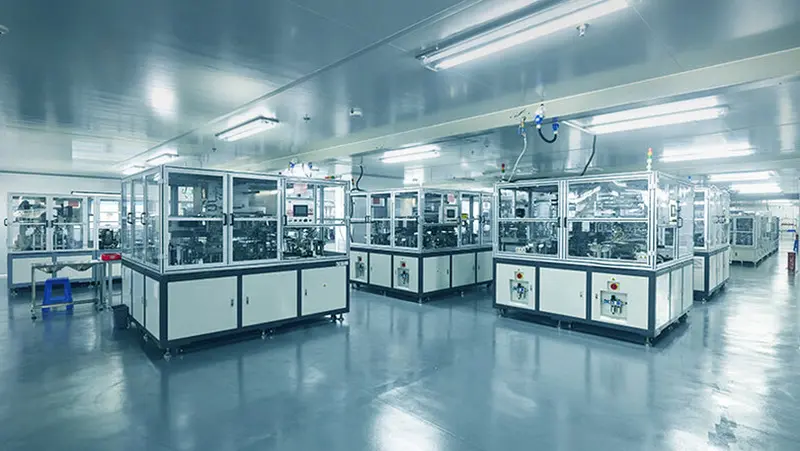

A cellák gyártása és a kész csomag összeállítása különböző szakaszok. A mellékelt gyártóberendezés a cellagyártáshoz tartozik. A megrendelt csomag esetében a konfiguráció felülvizsgálatának meg kell határoznia a cella megjelölését, a sorozat elrendezését, a csatlakozási elrendezést és a szigetelési követelményeket, mielőtt a külső és az interfészek véglegesítik.

A 21 V-os UAV akkumulátortöltő-profilt a konfiguráció részeként kezelje, ne csak a sorozatszámból kiválasztott tartozékként. A cellaplatformon, a csatlakozókon vagy a borítékon végrehajtott változtatásoknak tükröződniük kell a végső műszaki megállapodásban, hogy a minta és az ismételt rendelés értékelése azonos alapon történjen.

Kezdje az akkumulátorrekesz rajzával

A konfigurációs árajánlathoz küldje el a HSS Energy számára a használható rekesz méreteit, a repülőgép feszültségtartományát, a terhelési profilt és a tervezett mennyiséget. Tartsa be a csomag csatlakoztatásához és eltávolításához szükséges helyet, ne csak a névleges üregméretet.

GYIK

Lecserélheti-e a meglévő 6S LiPo-mat a repülőgép cseréje nélkül?

Nem csak a „6S” alapján. Hasonlítsa össze a teljes feszültségablakot, a töltőprofilt, a terhelési követelményeket, a karosszéria burkolatát és a csatlakozási elrendezést. Ez a modell 25,8 V-os töltéslekapcsolást használ; egy meglévő hatos sorozatú beállítást össze kell hasonlítani ezzel az értékkel, mielőtt jóváhagyják a cserét.

Az akkumulátor rekeszem 75 mm széles. A csomag belefér?

A névleges szélesség 75 mm, de egy pontosan azonos szélességű rés nem hagy gyártási tűréshatárt, beépítést vagy korlátozást. Ellenőrizze mindhárom karosszéria-méretet és az egyeztetett mérettűréseket, majd adja hozzá a párnázáshoz, a rögzítéshez és a rövid végű kábelekhez szükséges helyet.

Mennyi repülési időt biztosít az 1680Wh?

A névleges energia önmagában nem határozza meg a repülési időt. A repülőgép átlagos teljesítménye, hasznos terhelése, repülési profilja, hőmérséklete és leszállási tartaléka befolyásolja a használható küldetés időtartamát. Használja a mért teljesítményt és az ellenőrzött minta repüléseket az útvonal értékeléséhez; ehhez a csomaghoz nincs fix repülési perc követelés csatolva.

Milyen feltételek vonatkoznak a 800A maximumra?

A megadott maximum 800A 10 másodpercig 50% feletti SOC mellett. A folyamatos kisülés 240A. A kábelek, a csatlakozók és a repülőgép határértékeinek is meg kell felelniük a tervezett terhelésnek.

Az opcionális QS8 csatlakozó automatikusan alkalmas 800A-es impulzushoz?

Nem. A csomagszintű impulzusbesorolás nem jelenti a csatlakozó jóváhagyását. A kiválasztott csatlakozót, a csatlakozó érintkezőket, a vezeték útvonalát és a csatlakozás minőségét át kell tekinteni az aktuális áramprofilhoz. Adja meg a teljes felületet ahelyett, hogy pusztán a neve alapján választana ki egy csatlakozót.

A 400Wh/kg a komplett akkumulátort írja le?

No. 400Wh/kg a megadott cella energiasűrűség. A névleges csomagenergia 1680 Wh, 21,0 V-ról és 80 Ah-ról számolva. Ezek az értékek különböző mennyiségeket írnak le.

Kérhetek eltérő kábelhosszúságot vagy testelrendezést?

Küldje be felülvizsgálatra a szükséges rajz- és illesztési felületet. A kábel vagy csatlakozó kérése eltér a cella elrendezésének vagy a test méretének megváltoztatásától; ez utóbbi hatással lehet a tömegre, az elektromos határértékekre és a dokumentációra. Az árajánlatnak a jóváhagyott konfigurációt kell azonosítania, nem pedig a szabványos borítékon belüli minden változtatást ígérni.

Mit kell ellenőriznem egy értékelő mintán az ismételt rendelés leadása előtt?

Először ellenőrizze a tényleges rögzítési hézagot, a rögzítést és a csatlakozóhoz való hozzáférést. Ezután értékelje a töltési beállítást és a repülőgép terhelését az elfogadott elektromos határértékek alapján. Jegyezze fel az elfogadott kábel-, csatlakozó- és rajzváltozatot, hogy az ismételt rendelés ugyanarra a konfigurációra vonatkozzon, ne csak az azonos kapacitáscímkére.

Mit kell küldenem, hogy hasznos árajánlatot kapjak általános ár helyett?

A 6S 80Ah UAV drone akkumulátorhoz adjon meg egy rekeszrajzot, a támogatott feszültségtartományt, a folyamatos és átmeneti terheléseket, a csatlakozó polaritását és a célmennyiséget. Adja hozzá a működési környezetet és a kért dokumentumokat. Ez lehetővé teszi az árajánlat címének telepítését és az interfész kiválasztását, valamint magát az akkumulátort.
